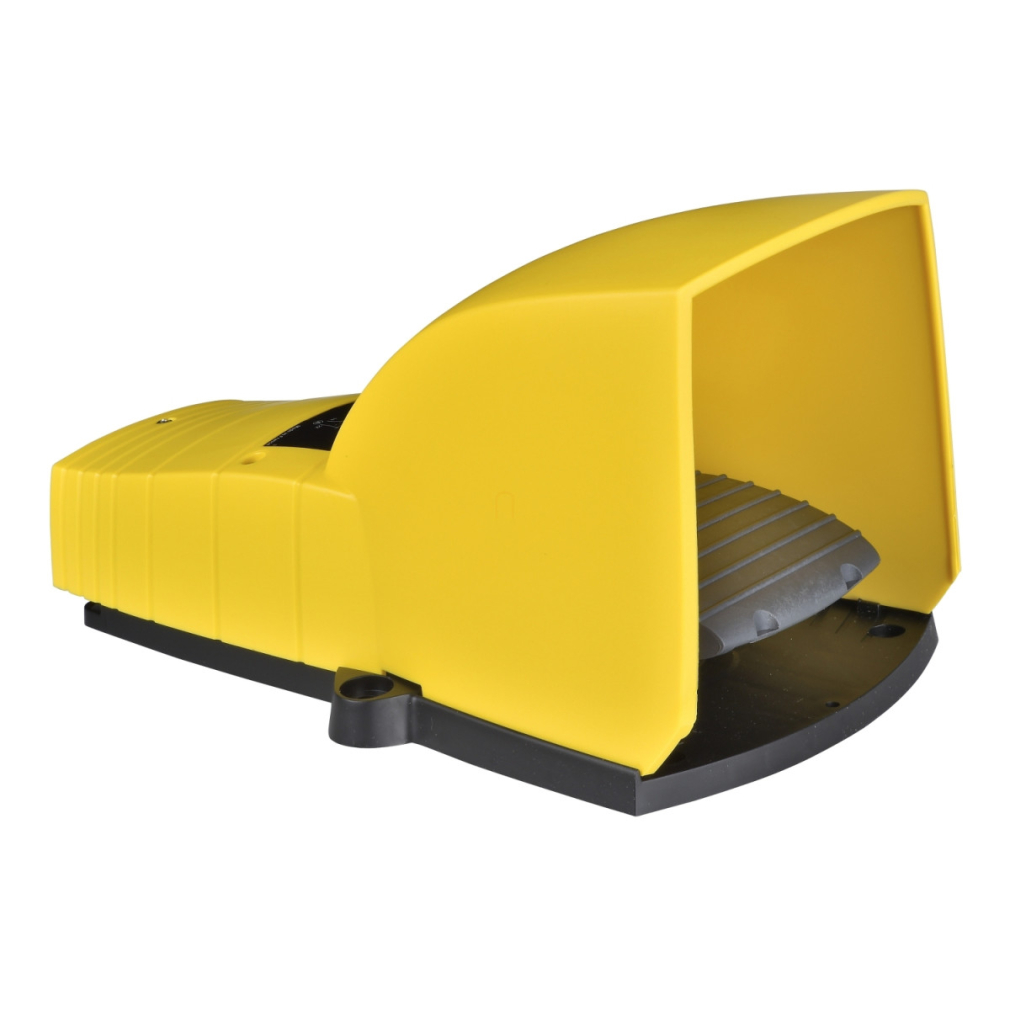

A Schneider Electric Harmony XPE termékvonalába tartozó XPEY611 lábkapcsoló egy kiváló minőségű, ipari környezetbe tervezett vezérlőeszköz, amely megbízhatóságával és robusztus kialakításával tűnik ki a piacon. Ez a sárga színű, műanyag házas, IP55 védettségi szinttel rendelkező lábkapcsoló ideális választás olyan környezetben, ahol a kezek foglaltsága miatt lábbal történő kapcsolás szükséges.
A XPEY611 lábkapcsoló 2 lépcsős működési elvvel rendelkezik, és 2 NC + NO (2 alaphelyzetben zárt és 1 alaphelyzetben nyitott) kontaktus konfigurációval készül. A készülék védőtetővel van ellátva, amely nemcsak védi a működtető mechanizmust a külső behatásoktól, de megakadályozza a véletlen működtetést is. A védőtető 4 darab rozsdamentes acél csavarral rögzíthető, 1 Nm meghúzási nyomatékkal. A lábkapcsoló trigger mechanizmus nélkül készül, ami egyszerű és megbízható működést tesz lehetővé.
Műszaki szempontból a Harmony XPE XPEY611 modell kiemelkedő paraméterekkel rendelkezik. A névleges üzemi áram (Ie) AC-15 kategóriában 3 A 240 V-on, míg DC-13 kategóriában 0,27 A 250 V-on. A készülék névleges szigetelési feszültsége (Ui) 500 V a 3-as szennyezettségi fokozat mellett, valamint 6 kV-os névleges lökőfeszültség-állósággal (Uimp) rendelkezik. A mechanikai élettartam kiemelkedően magas, 5 millió kapcsolási ciklus, ami hosszú távú, megbízható működést garantál. A kapcsok közötti maximális ellenállás 25 MOhm, a rövidzárlat elleni védelem pedig 10 A-es gG típusú olvadóbiztosítóval biztosítható. A készülék üzemi hőmérséklet-tartománya -25...+55 °C, míg tárolási hőmérséklet-tartománya -40...+70 °C.
A lábkapcsoló kiváló fizikai védelmet nyújt a környezeti behatásokkal szemben. Az IP55 védettségi szint hatékony védelmet biztosít por és vízsugár ellen, ami ideálissá teszi ipari környezetben való alkalmazásra. A készülék ellenáll a vibrációnak (5 gn 10-500 Hz tartományban) és a mechanikai ütéseknek (30 gn) is, ami tovább növeli a megbízhatóságát mostoha körülmények között is. A II. túlfeszültség-kategória megfelelő védelmet biztosít a hálózati tranziensek ellen. A csatlakozás csavaros szorítókapcsokkal történik, amelyek lehetővé teszik 1 x 2,5 mm² vagy 2 x 1,5 mm² keresztmetszetű vezetékek bekötését, kábelvéggel vagy anélkül.
Schneider Electric Harmony XPE - XPEY611 - lábkapcsoló, 2 fokozatú, 1NO+2NC, védeőtetővel, műanyag, sárga műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XPE
Termék típusa: Lábkapcsoló
Anyag: Műanyag
Lábkapcsoló típusa: Egypedálos lábkapcsoló
Rövid terméknév: XPEY
Tartozék: Védőtető
Kioldó mechanizmus: Kioldó mechanizmus nélkül
Kapcsoló működése: 2 lépcsős
Érintkező típusa és összetétele: 2 NC + NO
Szín: Sárga
Villamos jellemzők
Pozitív nyitás: IEC 60947-5-1 K mellékletnek megfelelően
Csatlakozás - terminálok: Csavaros kapocs, <= 1 x 2,5 mm² kábelvéggel vagy anélkül
Csavaros kapocs: <= 2 x 1,5 mm² kábelvéggel vagy anélkül
Mechanikai élettartam: 5000000 ciklus
Névleges üzemi áram [Ie]: 3 A, 240 V, AC-15, A300
0,27 A, 250 V, DC-13, Q300 az IEC 60947-5-1 A mellékletnek megfelelően
Névleges szigetelési feszültség [Ui]: 500 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
500 V (3-as szennyezettségi fokozat) az NF C 20-040 C csoport szerint
500 V (3-as szennyezettségi fokozat) a VDE 0110 C csoport szerint
300 V az UL 508 szerint
300 V a CSA C22.2 No 14 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-1 szerint
Maximális ellenállás a kapcsok között: 25 MOhm az IEC 60255-7 3. kategória szerint
25 MOhm az NF C 93-050 A módszer szerint
Rövidzárlati védelem: 10 A gG típusú olvadóbiztosító az IEC 60947-5-1 szerint
10 A gG típusú olvadóbiztosító a VDE 0660-200 szerint
Névleges üzemi teljesítmény W-ban:
10 W DC-13, üzemi gyakoriság <60 ciklus/perc, 5000000 ciklus, 24 V, terhelési tényező: 0,5 az IEC 60947-5-1 C melléklet szerint
4 W DC-13, üzemi gyakoriság <60 ciklus/perc, 5000000 ciklus, 120 V, terhelési tényező: 0,5 az IEC 60947-5-1 C melléklet szerint
7 W DC-13, üzemi gyakoriság <60 ciklus/perc, 5000000 ciklus, 48 V, terhelési tényező: 0,5 az IEC 60947-5-1 C melléklet szerint
Környezeti jellemzők
Védőkezelés: TH
Üzemi környezeti hőmérséklet: -25...55 °C
Tárolási környezeti hőmérséklet: -40...70 °C
Rezgésállóság: 5 gn (f= 10...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn az IEC 60068-2-27 szerint
Túlfeszültség-kategória: II. osztály az IEC 61140 szerint
II. osztály az NF C 20-030 szerint
IP védettségi fokozat: IP55 az IEC 60529 szerint
Méretek és szerelés
Rögzítési furatátmérő: Ø 16 x 4 süllyesztett furat
Védőtető rögzítése: 4 rozsdamentes acél rögzítőcsavar. Meghúzási nyomaték: 1 N.m
