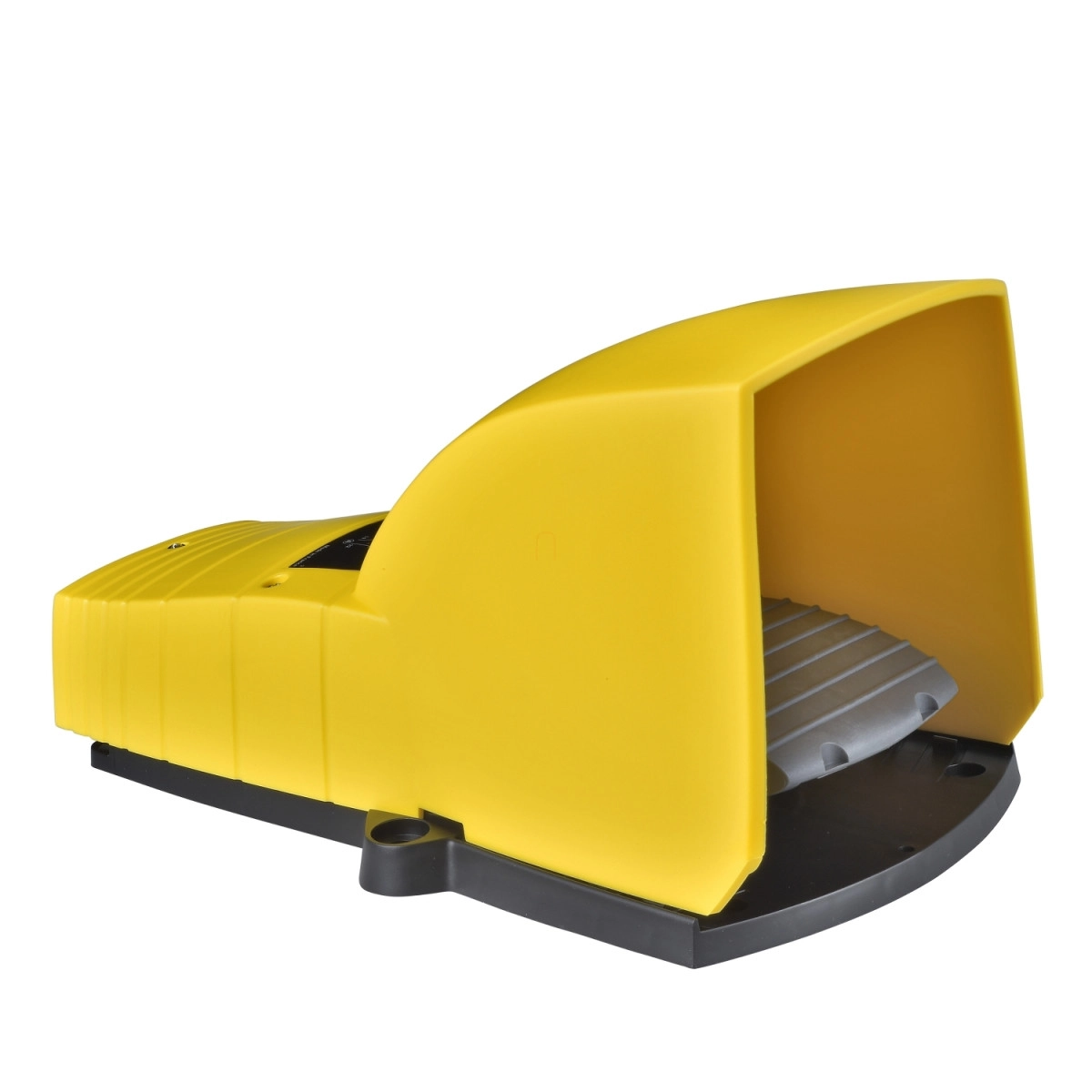

A Schneider Electric Harmony XPE XPEY511 egy kiváló minőségű, egypedálos lábkapcsoló, amely ipari környezetben való használatra lett tervezve. Ez a sárga színű, műanyag házas lábkapcsoló védőburkolattal és kioldó mechanizmussal rendelkezik, ami növeli a biztonságos használatot és megelőzi a véletlen működtetést. Az XPEY511 modell egylépcsős működési elvvel és 2 NC + NO érintkezőkonfigurációval rendelkezik, ami sokoldalú vezérlési lehetőséget biztosít különböző ipari alkalmazásokban.
A termék IP55-ös védettségi fokozattal rendelkezik az IEC 60529 szabványnak megfelelően, ami biztosítja a por és víz elleni védelmét, így kiválóan alkalmazható nehezebb környezeti feltételek mellett is. Mechanikai tartóssága kiemelkedő, akár 5 millió kapcsolási ciklust is kibír, ami hosszú élettartamot garantál intenzív használat mellett is. Működési hőmérséklet-tartománya -25°C és +55°C között van, míg tárolási hőmérséklete -40°C és +70°C között lehet, ami szélsőséges környezeti feltételek melletti alkalmazást is lehetővé tesz.
Az XPEY511 lábkapcsoló villamos jellemzői figyelemre méltóak: névleges üzemi árama 3 A 240 V AC-15, A300 kategóriában, illetve 0,27 A 250 V DC-13, Q300 kategóriában az IEC 60947-5-1 szabvány A függeléke szerint. A névleges szigetelési feszültség 500 V (3-as szennyezettségi fokozat mellett) az IEC 60947-1, NF C 20-040 C csoport és VDE 0110 C csoport szerint, illetve 300 V az UL 508 és CSA C22.2 No 14 szabványoknak megfelelően. A névleges lökőfeszültség-állóság 6 kV az IEC 60947-1 szerint, ami kiváló elektromos védelmet biztosít. A csatlakozások csavaros kapcsokkal történnek, amelyek lehetővé teszik 1 x 2,5 mm² vagy 2 x 1,5 mm² vezeték bekötését, kábelvéggel vagy anélkül.
A termék megfelel számos nemzetközi szabványnak és biztonsági előírásnak, többek között pozitív nyitású funkcióval rendelkezik az IEC 60947-5-1 K függelékének megfelelően. Rövidzárlat elleni védelemként 10 A-es gG típusú olvadóbiztosítót igényel az IEC 60947-5-1 és VDE 0660-200 szabványoknak megfelelően. A rezgésállósága 5 gn (f=10...500 Hz) az IEC 60068-2-6 szerint, míg ütésállósága 30 gn az IEC 60068-2-27 szerint, ami stabil működést biztosít vibrációval terhelt ipari környezetben is. Az XPEY511 lábkapcsoló tökéletes választás olyan alkalmazásokhoz, ahol szükség van egy megbízható, robosztus és biztonságos vezérlési megoldásra, különösen olyan helyzetekben, ahol a kéz nem szabad vagy kényelmetlen lenne a kézi működtetés.
Schneider Electric Harmony XPE - XPEY511 - lábkapcsoló, 1 fokozatú, 2NO+1NC, védőtetővel, műanyag, kioldóval, sárga műszaki adatok
Főbb tulajdonságok
Termékcsalád: Harmony XPE
Termék vagy alkatrész típusa: Lábkapcsoló
Anyag: Műanyag
Lábkapcsoló típusa: Egypedálos lábkapcsoló
Rövid név: XPEY
Mellékelt felszerelés: Védőburkolat
Kioldó mechanizmus: Kioldó mechanizmussal
Érintkező működés: 1 lépcsős
Érintkezők típusa és összetétele: 2 NC + NO
Szín: Sárga
Kiegészítő tulajdonságok
Pozitív nyitás: Az IEC 60947-5-1 K függelékének megfelelően
Csatlakozások - sorkapcsok: Csavaros sorkapocs, <= 1 x 2,5 mm² kábelvéggel vagy anélkül
Csavaros sorkapocs, <= 2 x 1,5 mm² kábelvéggel vagy anélkül
Mechanikai élettartam: 5000000 ciklus
Névleges üzemi áram: 3 A, 240 V, AC-15, A300
0,27 A, 250 V, DC-13, Q300 az IEC 60947-5-1 A függelékének megfelelően
Névleges szigetelési feszültség: 500 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
500 V (3-as szennyezettségi fokozat) az NF C 20-040 C csoport szerint
500 V (3-as szennyezettségi fokozat) a VDE 0110 C csoport szerint
300 V az UL 508 szerint
300 V a CSA C22.2 No 14 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Maximális ellenállás a sorkapcsok között: 25 MOhm az IEC 60255-7 3. kategória szerint
25 MOhm az NF C 93-050 A módszer szerint
Rövidzárlat elleni védelem: 10 A gG típusú olvadóbiztosító az IEC 60947-5-1 szerint
10 A gG típusú olvadóbiztosító a VDE 0660-200 szerint
Névleges üzemi teljesítmény (W): 10 W DC-13, üzemelési gyakoriság <60 cikl/perc, 5000000 ciklus, 24 V, terhelési tényező: 0,5 az IEC 60947-5-1 C függeléke szerint
4 W DC-13, üzemelési gyakoriság <60 cikl/perc, 5000000 ciklus, 120 V, terhelési tényező: 0,5 az IEC 60947-5-1 C függeléke szerint
7 W DC-13, üzemelési gyakoriság <60 cikl/perc, 5000000 ciklus, 48 V, terhelési tényező: 0,5 az IEC 60947-5-1 C függeléke szerint
Környezeti feltételek
Védőkezelés: TH
Üzemi környezeti hőmérséklet: -25…55 °C
Tárolási környezeti hőmérséklet: -40…70 °C
Rezgésállóság: 5 gn (f= 10…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn az IEC 60068-2-27 szerint
Túlfeszültség kategória: II. osztály az IEC 61140 szerint
II. osztály az NF C 20-030 szerint
IP védettségi fokozat: IP55 az IEC 60529 szerint
Méretek
Rögzítő furatok: Ø 16 x 4 süllyesztett furat
Burkolat rögzítő csavarok: rozsdamentes acél. Meghúzási nyomaték: 1 N.m
