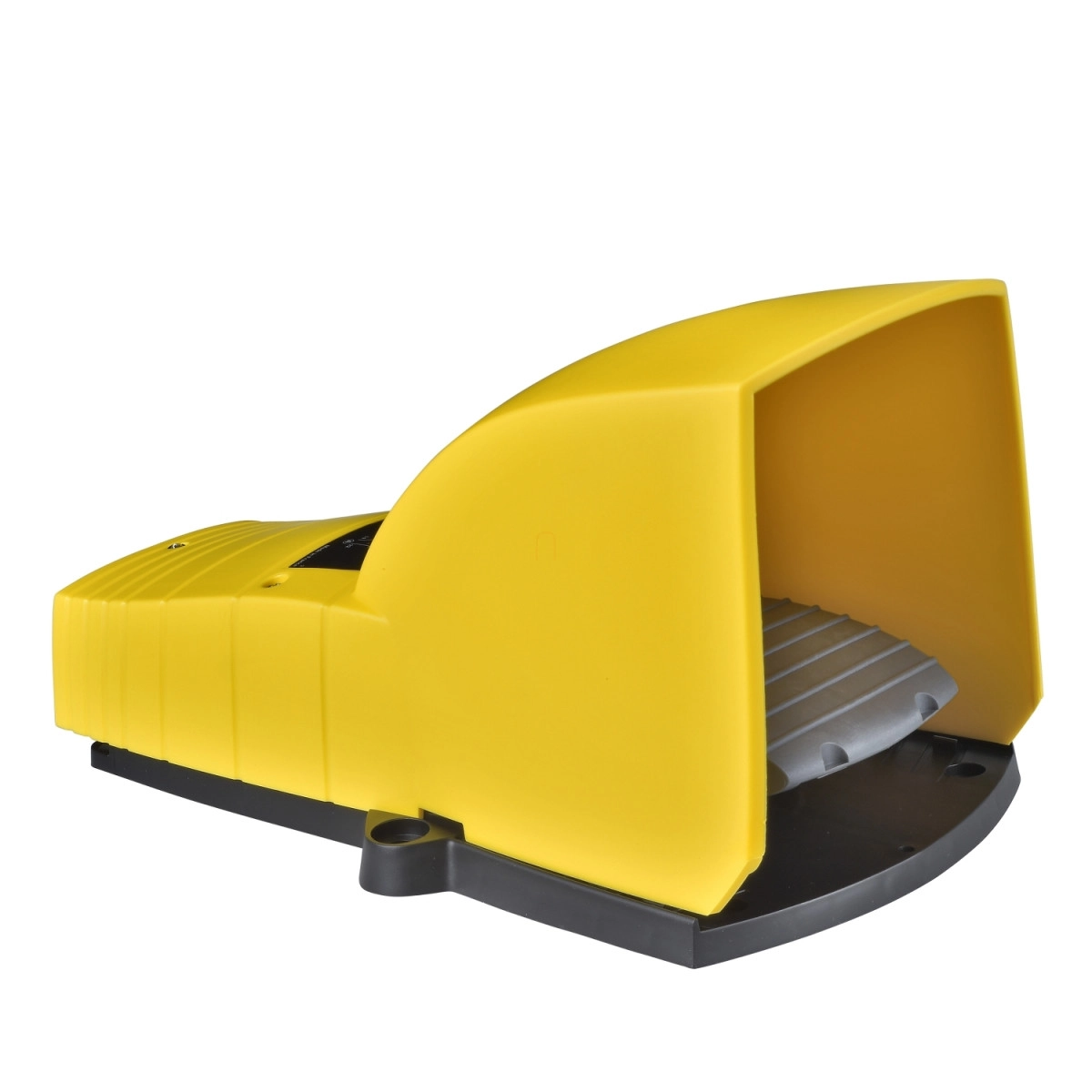

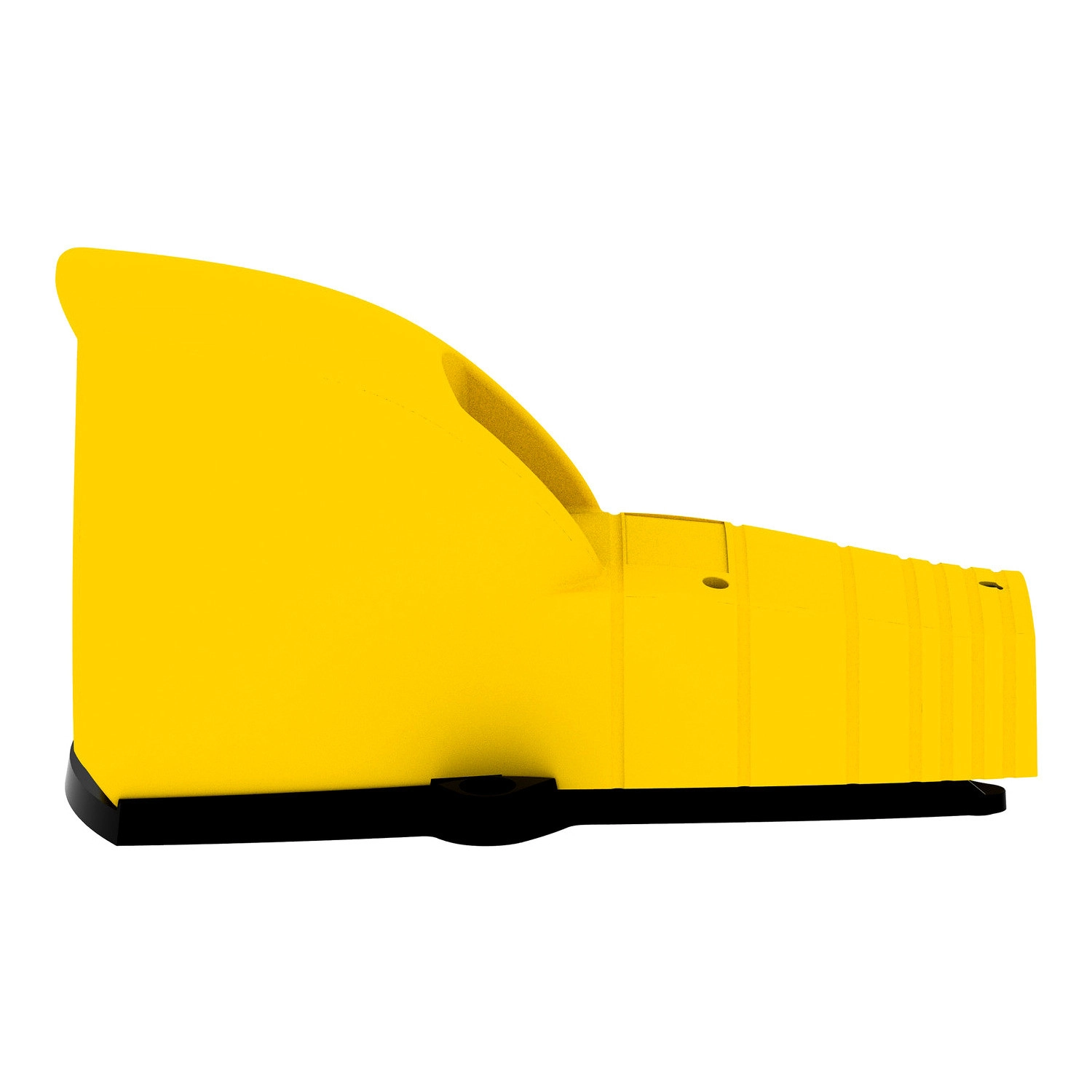

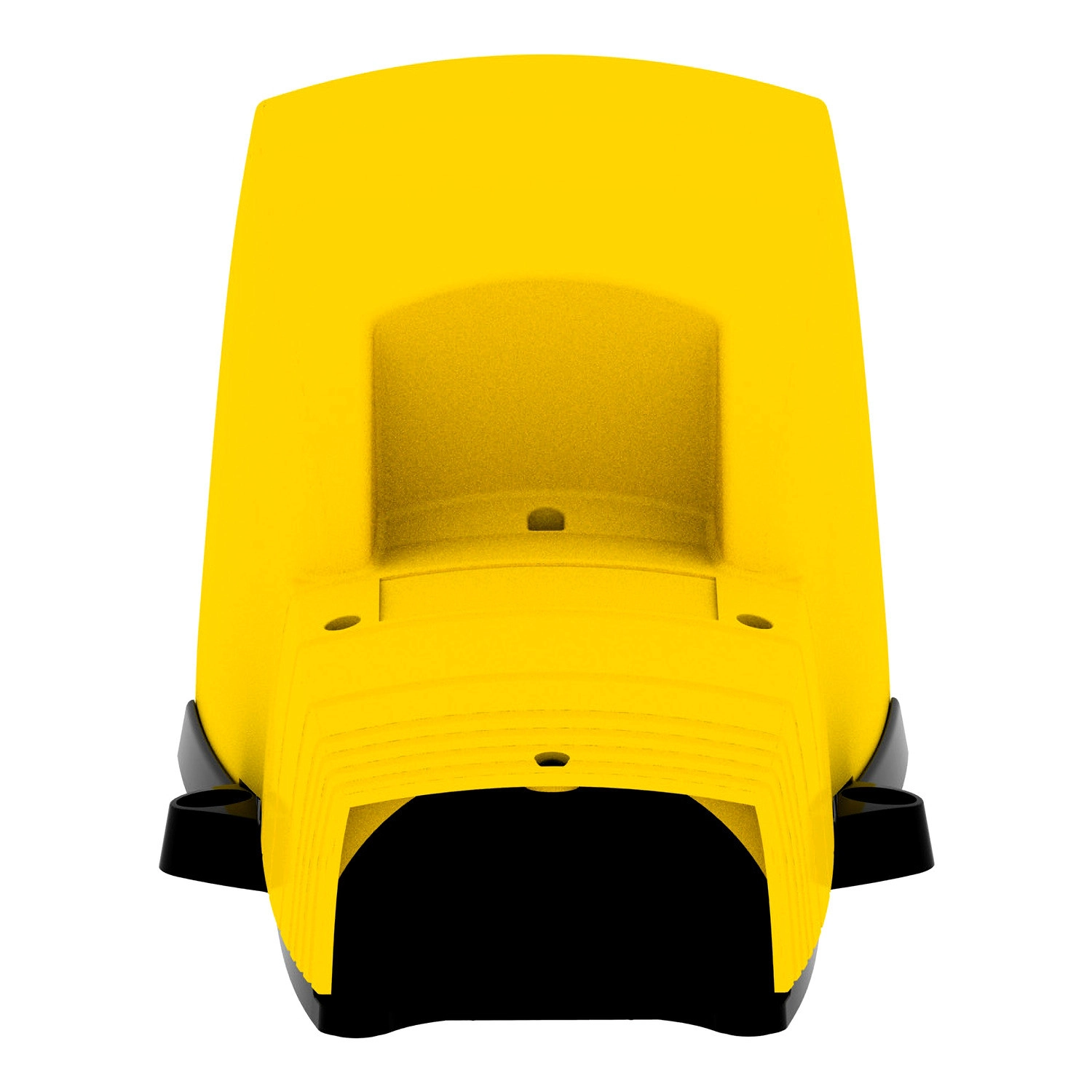

A Harmony XPE sorozatú XPEY510 modell a Schneider Electric kiemelkedő minőségű ipari lábkapcsolója, amely az automatizálási és ipari környezetben történő biztonságos működtetésre lett kifejlesztve. Ez a sárga színű, műanyag lábkapcsoló védőtetővel és kioldómechanizmussal rendelkezik, így megakadályozva a véletlenszerű működtetést, miközben optimális hozzáférést biztosít a kezelő számára.
Az XPEY510 lábkapcsoló kiváló minőségű műanyag házban került kialakításra, amely nemcsak tartós használatot garantál, hanem az IP55-ös védettségi szintjének köszönhetően por és víz ellen is védett. A sárga színű burkolat jól láthatóvá teszi a kapcsolót, ami különösen hasznos ipari környezetben. A termék egyetlen lépésben működtethető, és 1NC+1NO (1 záró és 1 nyitó) érintkezővel rendelkezik, amely sokoldalú alkalmazást tesz lehetővé különböző vezérlési feladatokhoz.
A Schneider Electric XPEY510 lábkapcsoló kiemelkedő műszaki paraméterekkel büszkélkedhet. Mechanikai élettartama 5 millió kapcsolási ciklus, ami rendkívül hosszú használatot tesz lehetővé még intenzív ipari környezetben is. A névleges üzemi áram AC-15 kategóriában 3A 240V-on, míg DC-13 kategóriában 0,27A 250V-on. A szigetelési feszültség 500V (3-as szennyezettségi fokozat mellett) az IEC 60947-1, NF C 20-040 C csoport és VDE 0110 C csoport szabványoknak megfelelően, valamint 300V az UL 508 és CSA C22.2 No 14 szabványok szerint. A névleges lökőfeszültség-állóság 6 kV az IEC 60947-1 szerint, a maximális ellenállás a csatlakozók között pedig 25 MOhm. A csatlakoztatás csavaros kapcsokkal történik, és a kapcsoló 1×2,5 mm² vagy 2×1,5 mm² keresztmetszetű vezetékek fogadására alkalmas, kábelvéggel vagy anélkül.
A termék névleges működési teljesítménye DC-13 üzemmódban különböző feszültségszinteken: 10W 24V-on, 7W 48V-on és 4W 120V-on, ami rendkívüli rugalmasságot biztosít különféle vezérlési alkalmazásokhoz. Az XPEY510 lábkapcsoló -25°C és +55°C közötti környezeti hőmérsékleten használható, tárolása pedig -40°C és +70°C között megengedett. A rezgésállósága 5 gn (f=10...500 Hz) az IEC 60068-2-6 szerint, ütésállósága pedig 30 gn az IEC 60068-2-27 szerint, ami garantálja a megbízható működést még zord ipari körülmények között is. A Schneider Electric XPEY510 lábkapcsoló ideális választás lehet gyárak, üzemek, gépsorok vezérlési rendszereibe, ahol fontos a biztonságos, megbízható és hosszú élettartamú működtetés.
Schneider Electric Harmony XPE - XPEY510 - lábkapcsoló, 1 fokozatú, 1NO+1NC, védőtetővel, műanyag, kioldóval, sárga műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XPE
Termék vagy komponens típus: Lábkapcsoló
Anyag: Műanyag
Lábkapcsoló típus: Egyes lábkapcsoló
Eszköz rövid neve: XPEY
Tartozék: Védőtető
Kioldó mechanizmus: Kioldó mechanizmussal
Érintkező működés: 1 lépés
Érintkezők típusa és összetétele: 1 NC + 1 NO
Szín: Sárga
Kiegészítő adatok
Pozitív nyitás: IEC 60947-5-1 K függelék szerint
Csatlakozások - kapcsok: Csavaros kapocs, <= 1 x 2,5 mm² kábelvéggel vagy anélkül
Csavaros kapocs, <= 2 x 1,5 mm² kábelvéggel vagy anélkül
Mechanikai élettartam: 5000000 ciklus
Névleges üzemi áram: 3 A, 240 V, AC-15, A300
0,27 A, 250 V, DC-13, Q300 az IEC 60947-5-1 A függeléknek megfelelően
Névleges szigetelési feszültség: 500 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
500 V (3-as szennyezettségi fokozat) az NF C 20-040 C csoport szerint
500 V (3-as szennyezettségi fokozat) a VDE 0110 C csoport szerint
300 V az UL 508 szerint
300 V a CSA C22.2 No 14 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Maximális ellenállás a kapcsok között: 25 MOhm az IEC 60255-7 3. kategória szerint
25 MOhm az NF C 93-050 A módszer szerint
Rövidzárlat elleni védelem: 10 A gG típusú olvadóbiztosíték az IEC 60947-5-1 szerint
10 A gG típusú olvadóbiztosíték a VDE 0660-200 szerint
Névleges üzemi teljesítmény W-ban: 10 W DC-13, működési sebesség <60 ciklus/perc, 5000000 ciklus, 24 V, terhelési tényező: 0,5 az IEC 60947-5-1 C függeléknek megfelelően
4 W DC-13, működési sebesség <60 ciklus/perc, 5000000 ciklus, 120 V, terhelési tényező: 0,5 az IEC 60947-5-1 C függeléknek megfelelően
7 W DC-13, működési sebesség <60 ciklus/perc, 5000000 ciklus, 48 V, terhelési tényező: 0,5 az IEC 60947-5-1 C függeléknek megfelelően
Környezeti jellemzők
Védelmi kezelés: TH
Üzemi környezeti hőmérséklet: -25…55 °C
Tárolási környezeti hőmérséklet: -40…70 °C
Rezgésállóság: 5 gn (f= 10…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn az IEC 60068-2-27 szerint
Túlfeszültségi kategória: II. osztály az IEC 61140 szerint
II. osztály az NF C 20-030 szerint
IP védettségi fokozat: IP55 az IEC 60529 szerint
Méretek
A termék műszaki rajzai szerint a lábkapcsoló főbb méretei:
- 282 mm hosszúság (11,10 in)
- 165 mm szélesség (6,50 in)
- 154 mm magasság (6,06 in)
- Rögzítőfuratok: 4 darab Ø 16 x 4 süllyesztett furat
- 4 fedélrögzítő csavar: rozsdamentes acél. Meghúzási nyomaték: 1 N.m
