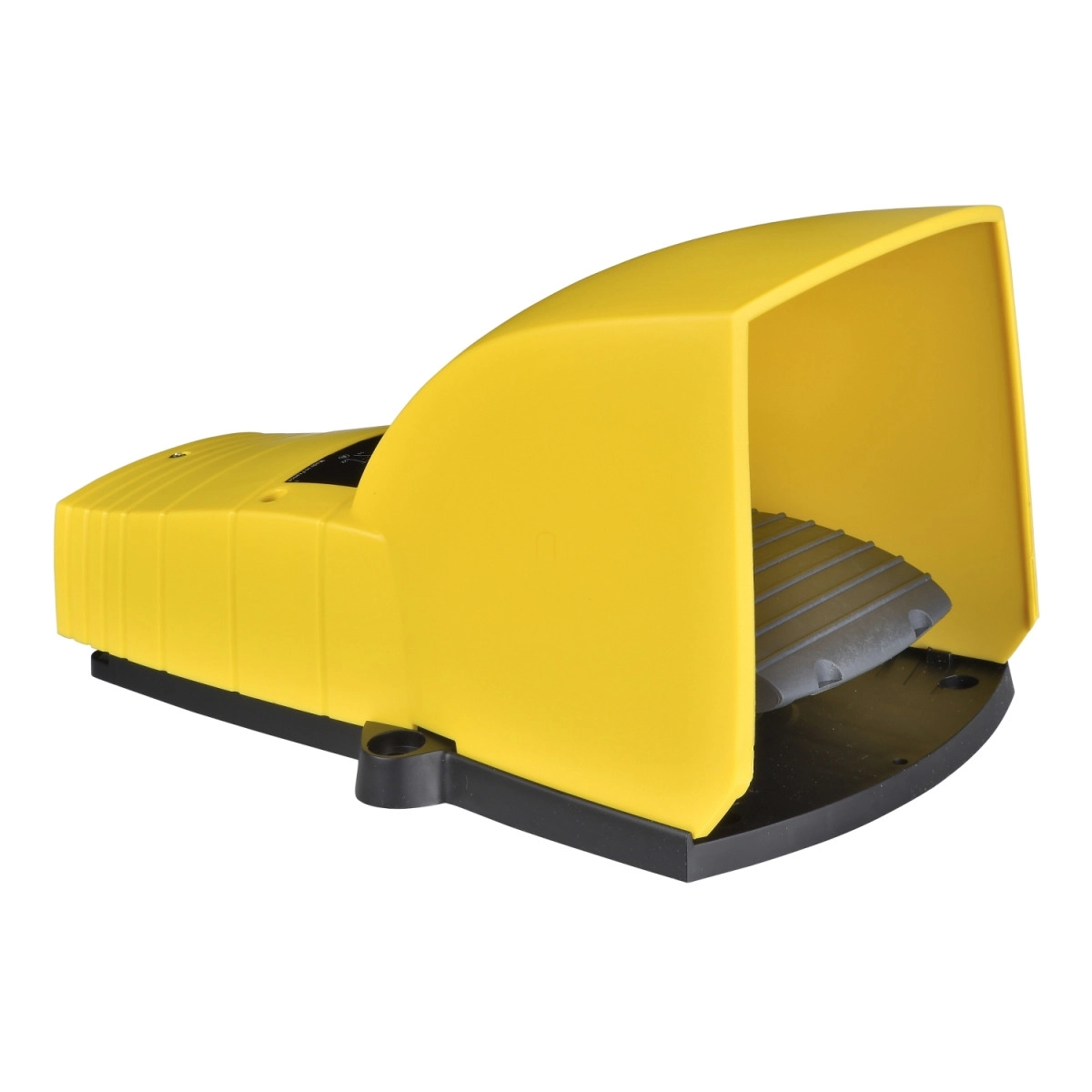

A Harmony XPE termékcsaládba tartozó XPEY311 egy professzionális, sárga színű, műanyag lábkapcsoló a Schneider Electric kínálatából. Ez a kiváló minőségű ipari vezérlőeszköz ideális különféle gépek és berendezések biztonságos távirányításához, ahol a kézi működtetés nem praktikus vagy nem biztonságos. A termék különlegessége, hogy védőtetővel van ellátva, amely megakadályozza a véletlen működtetést, ezáltal növelve a biztonságot az ipari környezetben.
A XPEY311 lábkapcsoló egy lépcsős működtetéssel rendelkezik, és 2 NC + NO érintkezőkombinációt kínál, amely sokoldalú felhasználást tesz lehetővé különböző vezérlési alkalmazásokban. IP55-ös védettségi szintjének köszönhetően kiválóan ellenáll a pornak és a víz káros hatásainak, így nedves vagy poros környezetben is megbízhatóan működik. A termék pozitív nyitással rendelkezik az IEC 60947-5-1 K függelékének megfelelően, ami tovább növeli a biztonságot kritikus alkalmazásokban.
A műszaki specifikációkat tekintve, a XPEY311 villamos jellemzői lenyűgözőek. A névleges üzemi áram 3 A 240 V AC-15, A300 kategóriában, illetve 0,27 A 250 V DC-13, Q300 kategóriában az IEC 60947-5-1 A függelékének megfelelően. A névleges szigetelési feszültség 500 V (3-as szennyezettségi fokozat) az IEC 60947-1, NF C 20-040 C csoport és VDE 0110 C csoport szabványoknak megfelelően, valamint 300 V az UL 508 és CSA C22.2 No 14 szabványok szerint. A névleges lökőfeszültség-állóság 6 kV az IEC 60947-1 szerint. A kapcsoló rövidzárlat elleni védelmét 10 A-es gG típusú olvadóbiztosító biztosítja az IEC 60947-5-1 és VDE 0660-200 szabványoknak megfelelően.
A XPEY311 mechanikai tartóssága kiemelkedő, 5 millió kapcsolási ciklust garantál, ami hosszú élettartamot biztosít még intenzív használat esetén is. A termék üzemi hőmérsékleti tartománya -25°C-tól +55°C-ig terjed, míg tárolási hőmérsékleti tartománya -40°C-tól +70°C-ig. Rezgésállósága 5 gn (f=10...500 Hz) az IEC 60068-2-6 szerint, ütésállósága pedig 30 gn az IEC 60068-2-27 szabványnak megfelelően. Túlfeszültség-kategóriája Class II az IEC 61140 és NF C 20-030 szabványok szerint. A termék csatlakoztatása csavaros kapcsokkal történik, amelyek 1 x 2,5 mm² vagy 2 x 1,5 mm² vezeték bekötését teszik lehetővé kábelvéggel vagy anélkül. Az eszköz méreteit a műszaki rajzok részletesen tartalmazzák, a termék pontos beépítéséhez és rögzítéséhez.
Schneider Electric Harmony XPE - XPEY311 - lábkapcsoló, 1 fokozatú, 1NO+2NC, védőtetővel, műanyag, sárga műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XPE
Terméktípus: Lábkapcsoló
Anyag: Műanyag
Lábkapcsoló típus: Egypedálos lábkapcsoló
Rövid terméknév: XPEY
Tartozék: Védőtető
Működtető mechanizmus: Működtető mechanizmus nélkül
Érintkezők működése: 1 fokozat
Érintkezők típusa és összetétele: 2 NC + NO
Szín: Sárga
Kiegészítő műszaki adatok
Pozitív nyitás: IEC 60947-5-1 K függeléknek megfelelően
Csatlakozások: Csavaros kapocs, ≤ 1 x 2,5 mm² kábelvéggel vagy anélkül
Csavaros kapocs, ≤ 2 x 1,5 mm² kábelvéggel vagy anélkül
Mechanikai élettartam: 5000000 ciklus
Névleges üzemi áram [Ie]: 3 A, 240 V, AC-15, A300
0,27 A, 250 V, DC-13, Q300 az IEC 60947-5-1 A függeléknek megfelelően
Névleges szigetelési feszültség [Ui]: 500 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
500 V (3-as szennyezettségi fokozat) az NF C 20-040 C csoport szerint
500 V (3-as szennyezettségi fokozat) a VDE 0110 C csoport szerint
300 V az UL 508 szerint
300 V a CSA C22.2 No 14 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-1 szerint
Maximális ellenállás a kapcsok között: 25 MOhm az IEC 60255-7 3-as kategória szerint
25 MOhm az NF C 93-050 A módszer szerint
Rövidzárlat elleni védelem: 10 A gG típusú olvadóbiztosító az IEC 60947-5-1 szerint
10 A gG típusú olvadóbiztosító a VDE 0660-200 szerint
Névleges üzemi teljesítmény W-ban: 10 W DC-13, <60 ciklus/perc üzemi sebesség, 5000000 ciklus, 24 V, terhelési tényező: 0,5 az IEC 60947-5-1 C függelék szerint
4 W DC-13, <60 ciklus/perc üzemi sebesség, 5000000 ciklus, 120 V, terhelési tényező: 0,5 az IEC 60947-5-1 C függelék szerint
7 W DC-13, <60 ciklus/perc üzemi sebesség, 5000000 ciklus, 48 V, terhelési tényező: 0,5 az IEC 60947-5-1 C függelék szerint
Környezeti jellemzők
Védőkezelés: TH
Üzemi környezeti hőmérséklet: -25...55 °C
Tárolási környezeti hőmérséklet: -40...70 °C
Rezgésállóság: 5 gn (f= 10...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn az IEC 60068-2-27 szerint
Túlfeszültség kategória: II. osztály az IEC 61140 szerint
II. osztály az NF C 20-030 szerint
IP védettségi fokozat: IP55 az IEC 60529 szerint
Méretek
A termék pontos méreteit a részletes méretrajzok tartalmazzák, amelyek milliméteres és hüvelykes mértékegységben is megadják az értékeket.
A védőtető rögzítéséhez 4 rozsdamentes acél csavar szolgál, 1 N.m meghúzási nyomatékkal.
