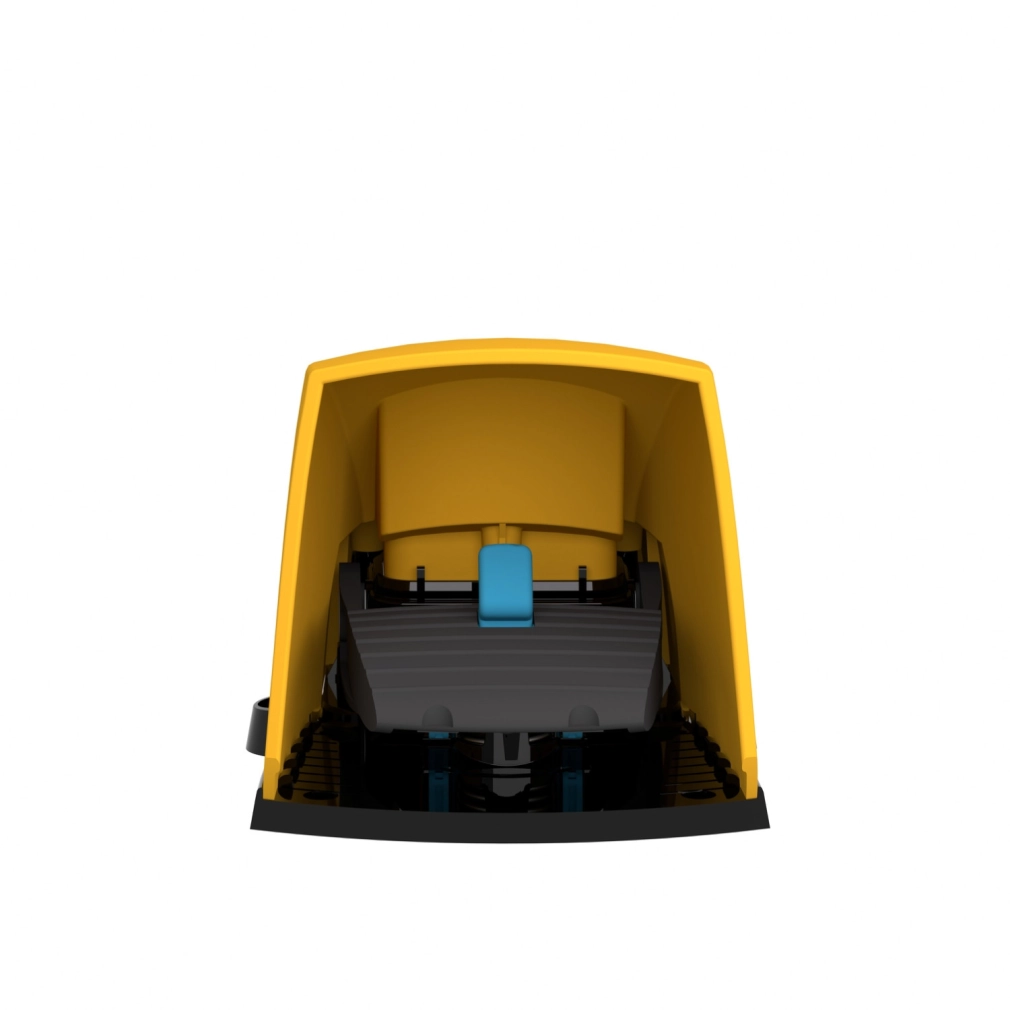

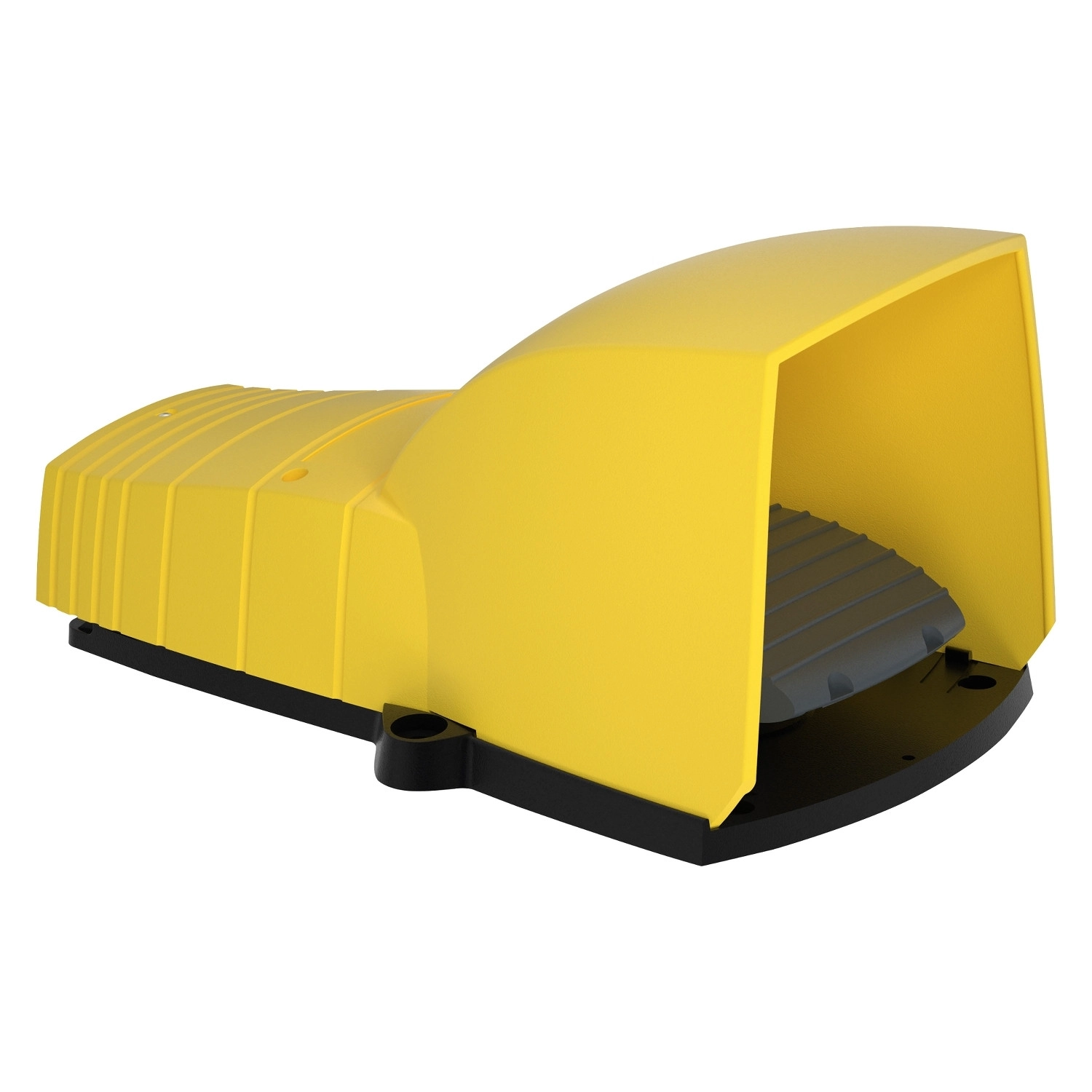

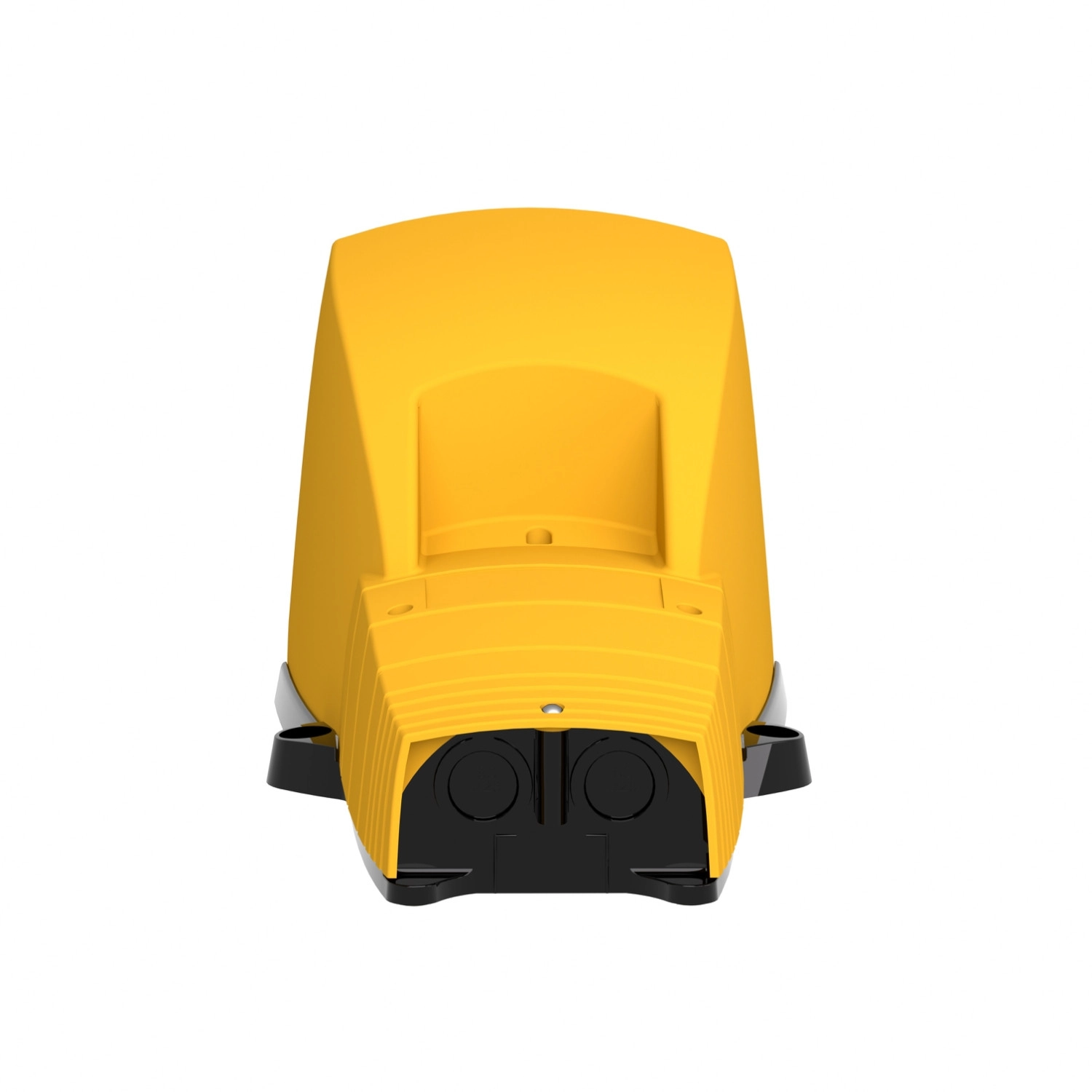

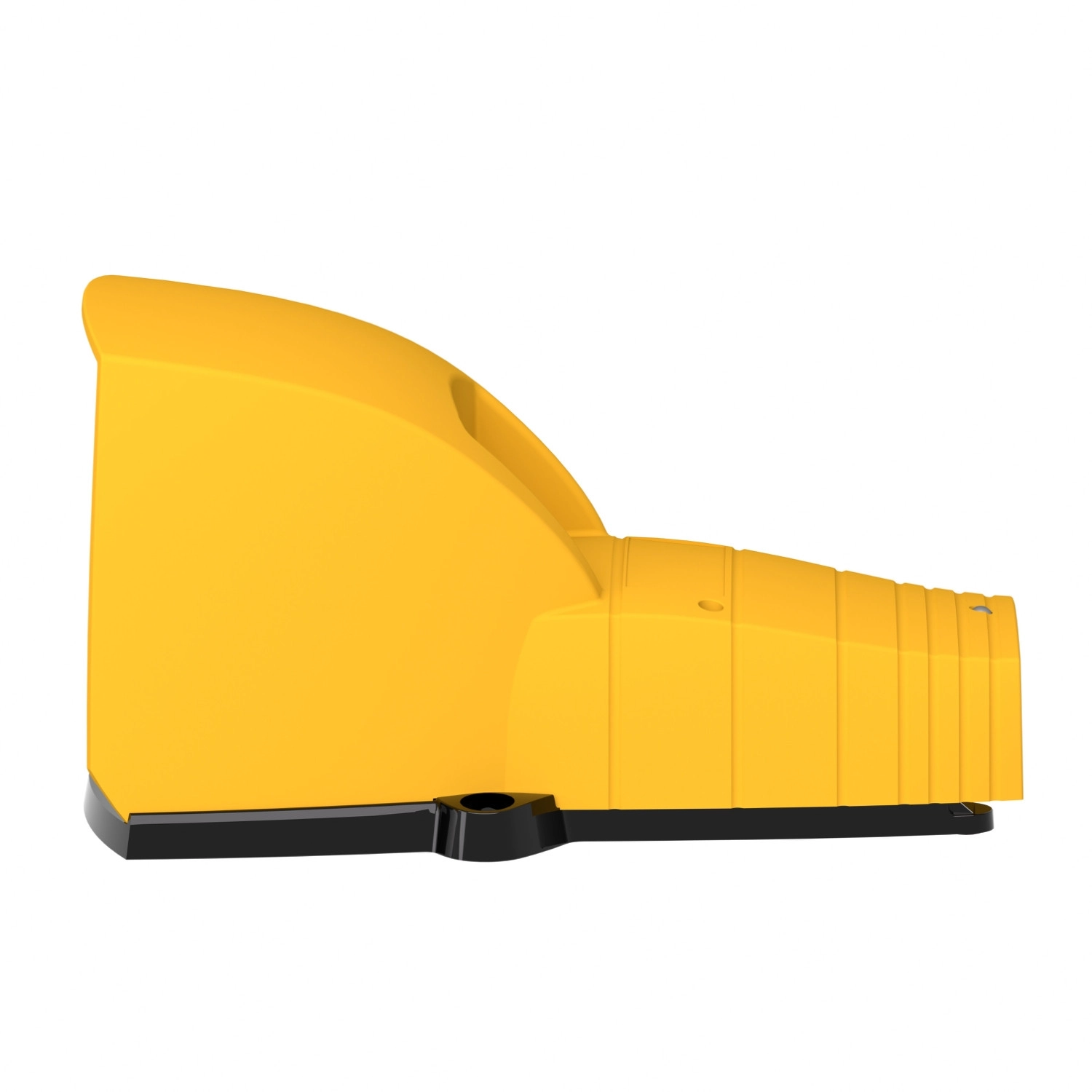

A Schneider Electric Harmony XPE termékcsaládba tartozó XPEY310 lábkapcsoló egy kompakt, robusztus kialakítású ipari vezérlőeszköz, amely széles körben alkalmazható gyártósorokon, gépeken és ipari berendezésekben. Ez a sárga színű, műanyag házas lábkapcsoló elsősorban olyan környezetekben ideális, ahol a kéz nem szabad, vagy ahol biztonsági szempontból előnyösebb a lábbal történő működtetés.
A XPEY310 modell egylépcsős kivitelben készült, 1NC+1NO (1 nyitó és 1 záró) érintkezőkonfigurációval rendelkezik, ami sokoldalú felhasználást tesz lehetővé mind biztonsági, mind normál vezérlési alkalmazásokban. A készülék IP55-ös védettséggel rendelkezik, így hatékonyan ellenáll a pornak és a fröccsenő víznek, ami alkalmassá teszi ipari környezetben történő használatra. A termék védőfedéllel ellátott, ami megakadályozza a véletlen működtetést, ezáltal növeli a munkabiztonságot.
Műszaki szempontból a XPEY310 lábkapcsoló kiemelkedő paraméterekkel rendelkezik. Mechanikai élettartama rendkívül hosszú, akár 5 millió kapcsolási ciklus. A névleges üzemi áram AC-15 kategóriában 3A 240V feszültségen, DC-13 kategóriában pedig 0,27A 250V feszültségen. A szigetelési feszültség 500V (3-as szennyezettségi fokozat mellett), lökőfeszültség-állósága pedig 6kV az IEC 60947-1 szabvány szerint. A készülék csatlakoztatása csavaros kapcsokkal történik, amelyek maximum 1×2,5 mm² vagy 2×1,5 mm² keresztmetszetű vezetékeket fogadnak be, kábelvéggel vagy anélkül. A pozitív nyitás funkció megfelel az IEC 60947-5-1 K függelék követelményeinek, ami különösen fontos biztonsági alkalmazásokban.
A termék környezeti paraméterei szintén figyelemre méltóak. Működési hőmérséklettartománya -25°C és +55°C között van, tárolási hőmérséklete pedig -40°C és +70°C között. Rezgésállósága 5g (f=10-500 Hz), ütésállósága 30g az IEC 60068 szabványok szerint. Ezek a jellemzők biztosítják a megbízható működést még a legzordabb ipari környezetben is. A túlfeszültség elleni védelem II. osztályú az IEC 61140 és NF C 20-030 szabványok szerint. A védőkezelés típusa TH. A termék rövid zárlatvédelméről 10A-es gG típusú olvadóbiztosíték gondoskodik, amely megfelel az IEC 60947-5-1 és VDE 0660-200 szabványoknak.
Schneider Electric Harmony XPE - XPEY310 - lábkapcsoló, 1 fokozatú, 1NO+1NC, védőtetővel, műanyag, sárga műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XPE
Terméktípus: Lábkapcsoló
Anyag: Műanyag
Lábkapcsoló típusa: Egylépcsős lábkapcsoló
Rövid terméknév: XPEY
Mellékelt felszerelés: Védőtető
Kioldómechanizmus: Kioldómechanizmus nélkül
Kapcsolási művelet: 1 lépcsős
Érintkezők típusa és összetétele: 1 NC + 1 NO
Szín: Sárga
Kiegészítő adatok
Pozitív nyitás: IEC 60947-5-1 K függelék szerinti
Csatlakozások - kapcsok: Csavaros csatlakozó, <= 1 x 2,5 mm² kábelvéggel vagy anélkül
Csatlakozások - kapcsok: Csavaros csatlakozó, <= 2 x 1,5 mm² kábelvéggel vagy anélkül
Mechanikai élettartam: 5000000 ciklus
Névleges üzemi áram: 3 A, 240 V, AC-15, A300
Névleges üzemi áram: 0,27 A, 250 V, DC-13, Q300 az IEC 60947-5-1 A függelék szerint
Névleges szigetelési feszültség: 500 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Névleges szigetelési feszültség: 500 V (3-as szennyezettségi fok) az NF C 20-040 C csoport szerint
Névleges szigetelési feszültség: 500 V (3-as szennyezettségi fok) a VDE 0110 C csoport szerint
Névleges szigetelési feszültség: 300 V az UL 508 szerint
Névleges szigetelési feszültség: 300 V a CSA C22.2 No 14 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Maximális ellenállás a kapcsok között: 25 MOhm az IEC 60255-7 3-as kategória szerint
Maximális ellenállás a kapcsok között: 25 MOhm az NF C 93-050 A módszer szerint
Rövidzárlat elleni védelem: 10 A gG típusú olvadóbiztosító az IEC 60947-5-1 szerint
Rövidzárlat elleni védelem: 10 A gG típusú olvadóbiztosító a VDE 0660-200 szerint
Névleges üzemi teljesítmény W-ban: 10 W DC-13, működési sebesség <60 cikl/perc, 5000000 ciklus, 24 V, terhelési tényező: 0,5 az IEC 60947-5-1 C függelék szerint
Névleges üzemi teljesítmény W-ban: 4 W DC-13, működési sebesség <60 cikl/perc, 5000000 ciklus, 120 V, terhelési tényező: 0,5 az IEC 60947-5-1 C függelék szerint
Névleges üzemi teljesítmény W-ban: 7 W DC-13, működési sebesség <60 cikl/perc, 5000000 ciklus, 48 V, terhelési tényező: 0,5 az IEC 60947-5-1 C függelék szerint
Környezeti jellemzők
Védőkezelés: TH
Üzemi környezeti hőmérséklet: -25...55 °C
Tárolási környezeti hőmérséklet: -40...70 °C
Rezgésállóság: 5 gn (f= 10...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn az IEC 60068-2-27 szerint
Túlfeszültség kategória: II. osztály az IEC 61140 szerint
Túlfeszültség kategória: II. osztály az NF C 20-030 szerint
IP védettségi fokozat: IP55 az IEC 60529 szerint
Méretek
A termék részletes méretrajza a termék adatlapján található.
