A Schneider Electric Harmony XPE sorozatú XPER911 lábkapcsoló egy kimagasló minőségű ipari vezérlőeszköz, amely megbízható működést biztosít a legigényesebb ipari környezetekben is. Ez a narancssárga, fém házas lábkapcsoló kifejezetten úgy lett kialakítva, hogy ellenálljon a nehéz ipari körülményeknek, miközben precíz működést és hosszú élettartamot garantál.

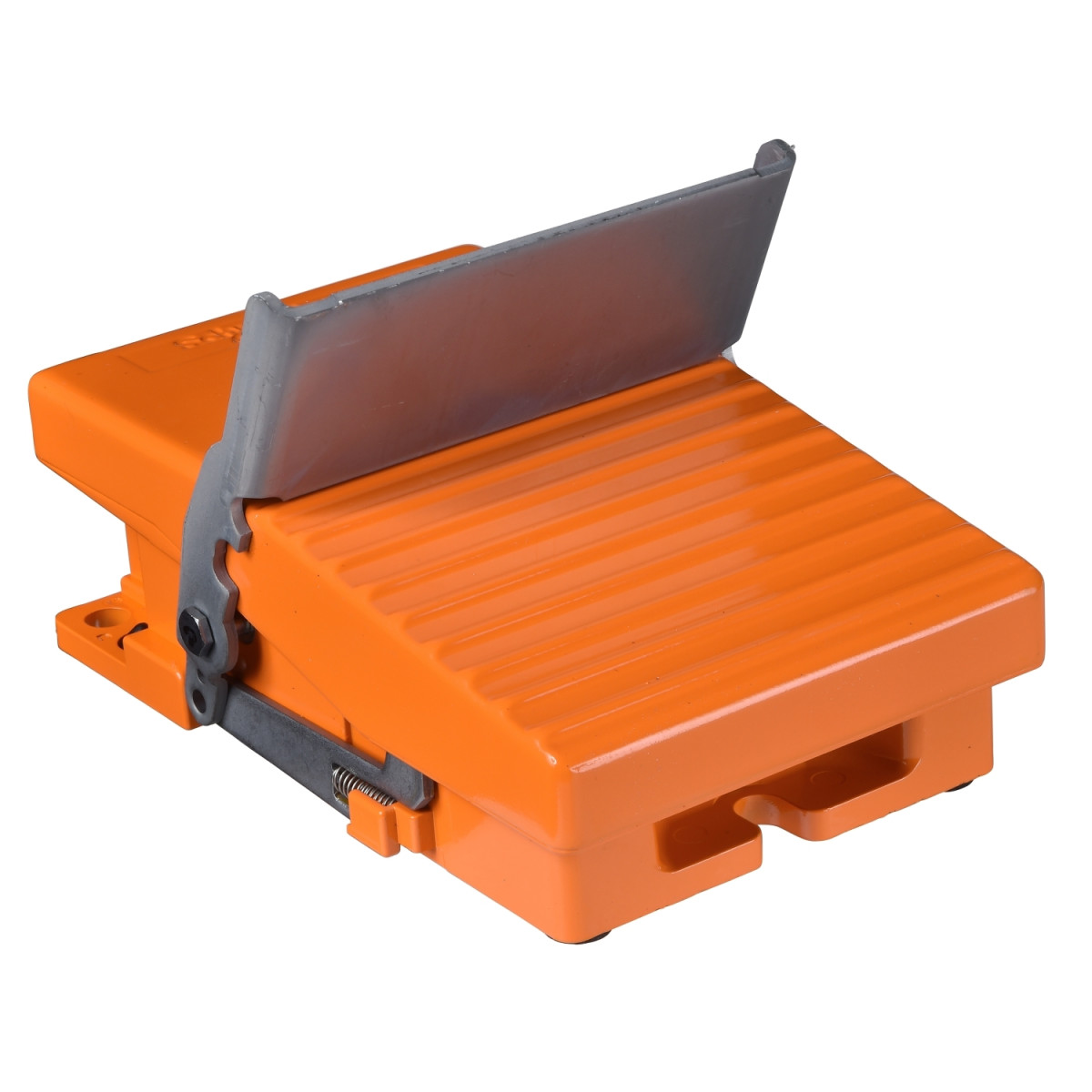

A XPER911 egy egyes lábkapcsoló, amely fémből készült, robusztus narancssárga burkolattal rendelkezik. Különlegessége a kioldó mechanizmus, amely két lépcsős működést tesz lehetővé. Ez a funkció biztosítja, hogy a kapcsoló csak szándékos aktiválás esetén lépjen működésbe, ezáltal elkerülhető a véletlen kapcsolás. A kontaktusok konfigurációja 2 NC + NO, ami rugalmas kapcsolási lehetőségeket kínál különböző vezérlési alkalmazásokhoz. A készülék IP66-os védettséggel rendelkezik az IEC 60529 szabvány szerint, ami azt jelenti, hogy teljes mértékben védett a por ellen és nagy nyomású vízsugár ellen is ellenálló, így különösen alkalmas mosodákban, élelmiszeripari területeken vagy kültéri alkalmazásokban.
A Harmony XPE lábkapcsoló kiemelkedő műszaki paraméterekkel büszkélkedhet. A mechanikai élettartama rendkívül hosszú, 15 millió kapcsolási ciklus. Az elektromos jellemzők terén is kimagasló teljesítményt nyújt: névleges üzemi árama 3 A 240 V AC-15 kategóriában (A300), illetve 0,27 A 250 V DC-13 kategóriában (Q300) az IEC 60947-5-1 szabvány A függeléke szerint. A szigetelési feszültsége 500 V (3-as szennyezettségi fokozat) az IEC 60947-1, NF C 20-040 C csoport és VDE 0110 C csoport szabványok szerint, illetve 300 V az UL 508 és CSA C22.2 No 14 szabványok alapján. Lökőfeszültség-állósága 6 kV az IEC 60947-1 szerint. A kapcsoló rendelkezik pozitív nyitással az IEC 60947-5-1 K függeléke szerint, ami fokozott biztonságot jelent. A csatlakozás csavaros kapcsokkal történik, amelyek alkalmasak legfeljebb 1 x 2,5 mm² vagy 2 x 1,5 mm² vezeték fogadására, kábelvéggel vagy anélkül. A készüléken 2 db Pg 16 méretű tömszelence számára előkészített kábelbevezetés található.
A Schneider Electric XPER911 lábkapcsoló optimális választás olyan ipari alkalmazásokhoz, ahol fontos a megbízhatóság, a tartósság és a biztonság. Különösen ajánlott gépek, berendezések vezérléséhez, vészleállító funkcióhoz, vagy olyan helyzetekben, amikor a kezelőnek a kezei foglaltak. A termék rövidzárlat elleni védelméről 10 A-es gG típusú olvadóbiztosító gondoskodik az IEC 60947-5-1 és VDE 0660-200 szabványok szerint. A működési hőmérséklet-tartománya -25°C és 70°C között van, míg tárolási hőmérséklet-tartománya -40°C és 70°C között. A készülék ellenáll 15 gn rezgésnek (f= 10...500 Hz) az IEC 60068-2-6 szerint, valamint 150 gn ütésnek az NF E 09-031, illetve 20 gn ütésnek az IEC 60068-2-27 szabvány szerint. A termék FIMKO tanúsítvánnyal rendelkezik, és megfelel az IEC 60947-5-1 és VDE 0660-200 szabványoknak.
Schneider Electric Harmony XPE - XPER911 - lábkapcsoló, 2 fokozatú, 1NO+2NC, védeőtető nélkül, fém, kioldóval, narancssárga műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XPE
Terméktípus: Lábkapcsoló
Anyag: Fém
Lábkapcsoló típusa: Egyes lábkapcsoló
Eszköz rövid neve: XPER
Kioldó mechanizmus: Kioldó mechanizmussal
Kontaktus működés: 2 lépcsős
Kontaktus típusa és összetétele: 2 NC + NO
Szín: Narancssárga
Kiegészítő adatok
Pozitív nyitás: IEC 60947-5-1 K függelék szerint
Csatlakozások - terminálok: Csavaros kapocs, <= 1 x 2,5 mm² kábelvéggel vagy anélkül
Csavaros kapocs, <= 2 x 1,5 mm² kábelvéggel vagy anélkül
Kábelbemenet: 2 bemenet Pg 16 tömszelence számára
Mechanikai élettartam: 15000000 ciklus
Névleges üzemi áram: 3 A, 240 V, AC-15, A300
0,27 A, 250 V, DC-13, Q300 az IEC 60947-5-1 A függeléke szerint
Névleges szigetelési feszültség: 500 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
500 V (3-as szennyezettségi fokozat) az NF C 20-040 C csoport szerint
500 V (3-as szennyezettségi fokozat) a VDE 0110 C csoport szerint
300 V az UL 508 szerint
300 V a CSA C22.2 No 14 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Maximális ellenállás a terminálok között: 25 MOhm az IEC 60255-7 3-as kategória szerint
25 MOhm az NF C 93-050 A módszer szerint
Rövidzárlat elleni védelem: 10 A gG típusú olvadóbiztosító az IEC 60947-5-1 szerint
10 A gG típusú olvadóbiztosító a VDE 0660-200 szerint
Névleges üzemi teljesítmény W-ban: 10 W DC-13, működési gyakoriság <60 ciklus/perc, 5000000 ciklus, 24 V, terhelési tényező: 0,5 az IEC 60947-5-1 C függeléke szerint
4 W DC-13, működési gyakoriság <60 ciklus/perc, 5000000 ciklus, 120 V, terhelési tényező: 0,5 az IEC 60947-5-1 C függeléke szerint
7 W DC-13, működési gyakoriság <60 ciklus/perc, 5000000 ciklus, 48 V, terhelési tényező: 0,5 az IEC 60947-5-1 C függeléke szerint
Környezeti jellemzők
Szabványok: IEC 60947-5-1
VDE 0660-200
Terméktanúsítványok: FIMKO
Védőkezelés: TC
Üzemi környezeti hőmérséklet: -25…70 °C
Tárolási környezeti hőmérséklet: -40…70 °C
Rezgésállóság: 15 gn (f= 10…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 150 gn az NF E 09-031 szerint
20 gn az IEC 60068-2-27 szerint
Túlfeszültség kategória: I. osztály az IEC 61140 szerint
I. osztály az NF C 20-030 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
