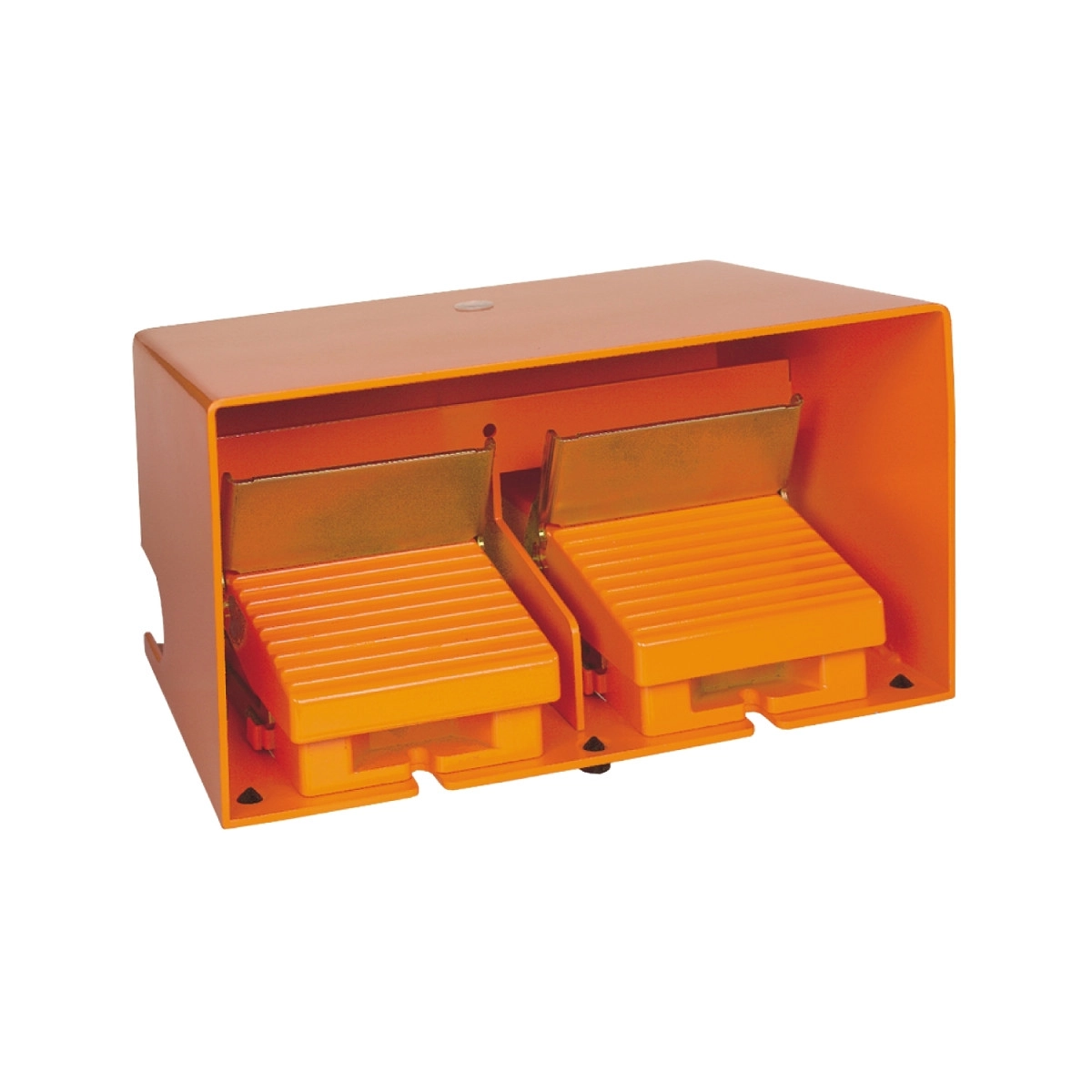

A Schneider Electric Harmony XPE termékcsaládba tartozó XPER5110D típusú kettős lábkapcsoló kiváló minőségű ipari alkalmazásokhoz fejlesztett vezérlőeszköz. Ez a narancssárga színű, fémből készült, védőtetővel ellátott kettős lábkapcsoló magas szintű biztonságot és tartósságot kínál ipari környezetben történő használat során.
A XPER5110D modell főbb jellemzői közé tartozik az 1 lépcsős működtetés és a 2 x 2 NC + 1 NO érintkezőelrendezés, amely sokoldalú kapcsolási lehetőségeket biztosít különböző alkalmazási területeken. A lábkapcsoló kioldómechanizmussal rendelkezik, ami fokozza a kezelés biztonságát és megbízhatóságát. Az IP66-os védettségi besorolás kiváló védelmet biztosít por és erős vízsugarak ellen, míg az IP669 minősítés még magasabb szintű védelmet nyújt, így a kapcsoló zord ipari környezetben is megbízhatóan működik.
A Schneider Electric XPER5110D lábkapcsoló kiemelkedő elektromos paraméterekkel rendelkezik: 3A 240V AC-15 kategóriában (A300), valamint 0,27A 250V DC-13 kategóriában (Q300) az IEC 60947-5-1 A függelék szerint. A névleges szigetelési feszültség 500V (3-as szennyezettségi fok mellett) az IEC 60947-1, NF C 20-040 C csoport és VDE 0110 C csoport szabványoknak megfelelően, valamint 300V az UL 508 és CSA C22.2 No 14 szabványok szerint. A névleges lökőfeszültség-állóság 6 kV az IEC 60947-1 szerint. A készülék mechanikai élettartama 15 millió működési ciklus, ami kiemelkedő tartósságot biztosít ipari környezetben.
A lábkapcsoló további műszaki jellemzői között szerepel a 25 MOhm maximális ellenállás a csatlakozók között (az IEC 60255-7 3. kategória és NF C 93-050 A módszer szerint), valamint a 10A gG típusú biztosítékkal megvalósítható rövidzárlat elleni védelem. A működési teljesítmény DC-13 kategóriában különböző feszültségszinteken: 10W 24V-on, 7W 48V-on és 4W 120V-on, minden esetben <60 ciklus/perc működési sebességgel és 5 millió működési ciklussal. A XPER5110D környezeti jellemzői is kiemelkedőek: -25...70°C üzemi hőmérséklet, -40...70°C tárolási hőmérséklet, 15 gn rezgésállóság (f=10...500 Hz) az IEC 60068-2-6 szerint, valamint 150 gn ütésállóság az NF E 09-031 és 20 gn az IEC 60068-2-27 szerint. Az elektromos csatlakoztatás csavarszorítós sorkapcsokkal történik, amelyek maximum 1 x 2,5 mm² vagy 2 x 1,5 mm² keresztmetszetű vezetékek fogadására alkalmasak kábelvéggel vagy anélkül. A kábelbevezetés 2 db Pg 16 méretű tömszelence számára előkészített bemenettel rendelkezik. ISO M20 méretű kábelbevezetéshez DE9RA620 adapteren keresztül csatlakoztatható.
Schneider Electric Harmony XPE - XPER5110D - lábkapcsoló, két pedálos, 1 fokozatú, 2x 2NO+1NC, védőtetővel, fém, kioldóval, narancssárga műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XPE
Terméktípus: Lábkapcsoló
Anyag: Fém
Lábkapcsoló típusa: Kettős lábkapcsoló
Eszköz rövid neve: XPER
Tartozék: Védőtető
Kioldó mechanizmus: Kioldó mechanizmussal
Érintkező működtetése: 1 lépcsős
Érintkezők típusa és összetétele: 2 x 2 NC + 1 NO
Szín: Narancssárga
Kiegészítő jellemzők
Pozitív nyitás: Az IEC 60947-5-1 K függelékének megfelelően
Csatlakozások - sorkapcsok: Csavarszorítós sorkapocs, <= 1 x 2,5 mm² kábelvéggel vagy anélkül
Csatlakozások - sorkapcsok: Csavarszorítós sorkapocs, <= 2 x 1,5 mm² kábelvéggel vagy anélkül
Kábelbevezetés: 2 bemenet Pg 16 méretű tömszelence számára
Mechanikai élettartam: 15000000 ciklus
Névleges üzemi áram: 3 A, 240 V, AC-15, A300
Névleges üzemi áram: 0,27 A, 250 V, DC-13, Q300 az IEC 60947-5-1 A függelékének megfelelően
Névleges szigetelési feszültség: 500 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Névleges szigetelési feszültség: 500 V (3-as szennyezettségi fok) az NF C 20-040 C csoport szerint
Névleges szigetelési feszültség: 500 V (3-as szennyezettségi fok) a VDE 0110 C csoport szerint
Névleges szigetelési feszültség: 300 V az UL 508 szerint
Névleges szigetelési feszültség: 300 V a CSA C22.2 No 14 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Maximális ellenállás a csatlakozók között: 25 MOhm az IEC 60255-7 3. kategória szerint
Maximális ellenállás a csatlakozók között: 25 MOhm az NF C 93-050 A módszer szerint
Rövidzárlat elleni védelem: 10 A gG típusú biztosíték az IEC 60947-5-1 szerint
Rövidzárlat elleni védelem: 10 A gG típusú biztosíték a VDE 0660-200 szerint
Fizikai jellemzők
B: (13-14)NO, (21-22)NC, (11-12)NC, (23-24)NO
Nettó tömeg: 6,09 kg
Környezeti jellemzők
Szabványok: NF E 09-031
Terméktanúsítványok: FIMKO
Védőkezelés: TC
Üzemi környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -40...70 °C
Rezgésállóság: 15 gn (f= 10...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 150 gn az NF E 09-031 szerint
Ütésállóság: 20 gn az IEC 60068-2-27 szerint
Túlfeszültség kategória: I. osztály az IEC 61140 szerint
Túlfeszültség kategória: I. osztály az NF C 20-030 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP védettségi fokozat: IP669 az IEC 60529 szerint
