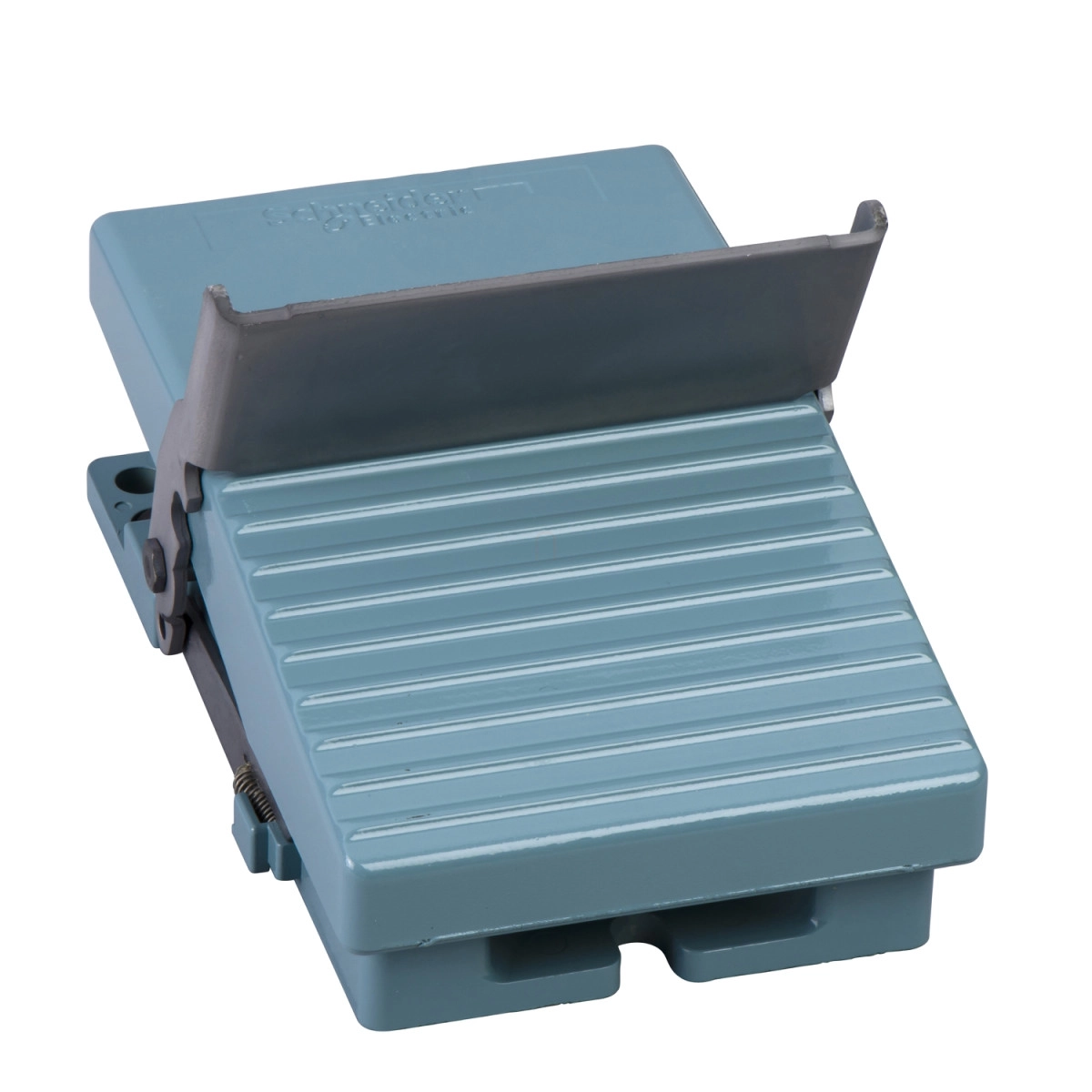

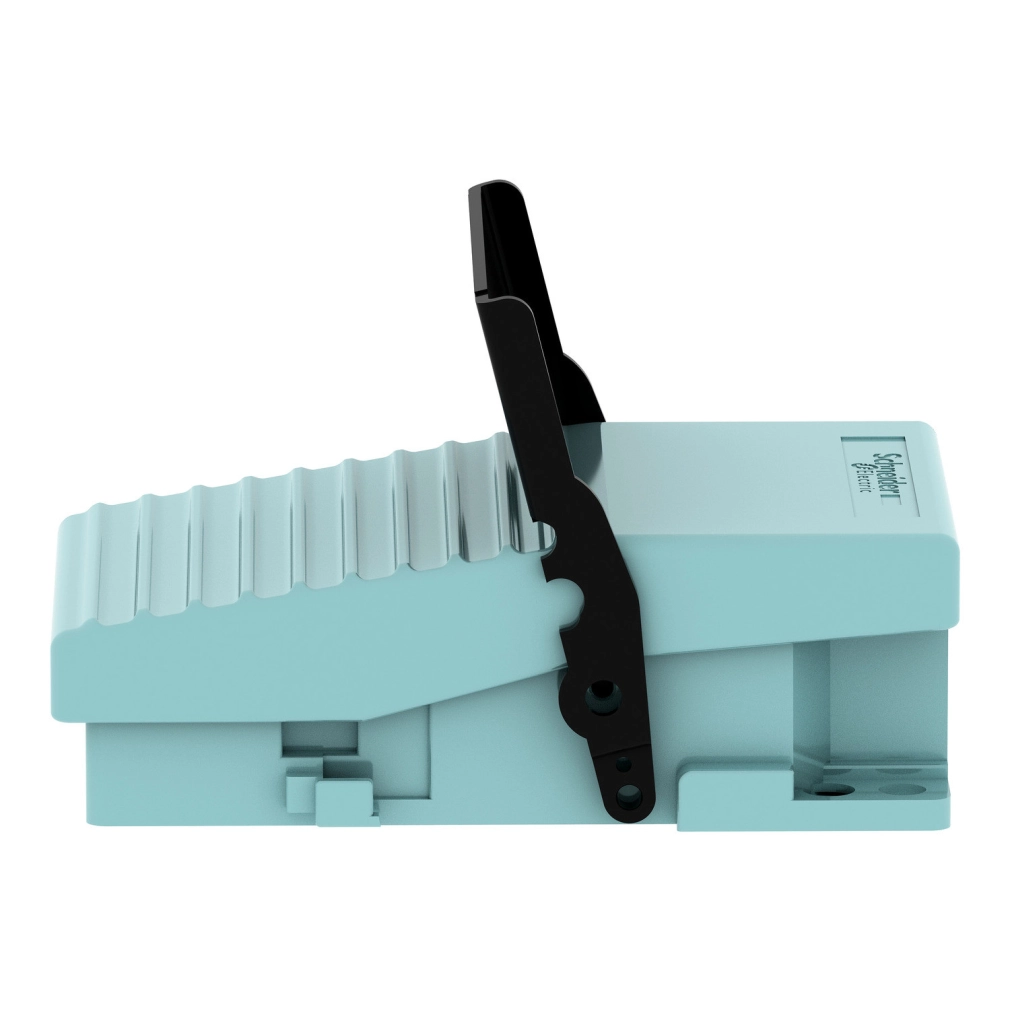

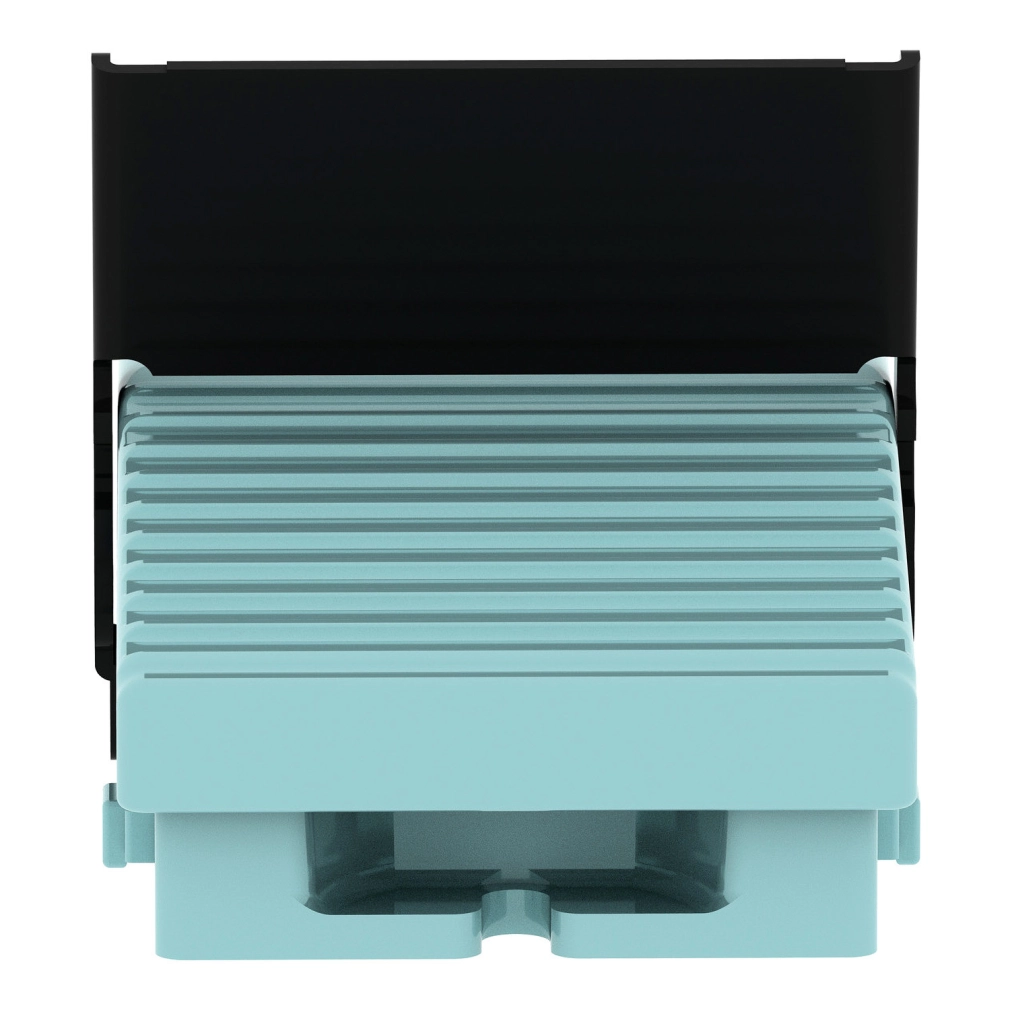

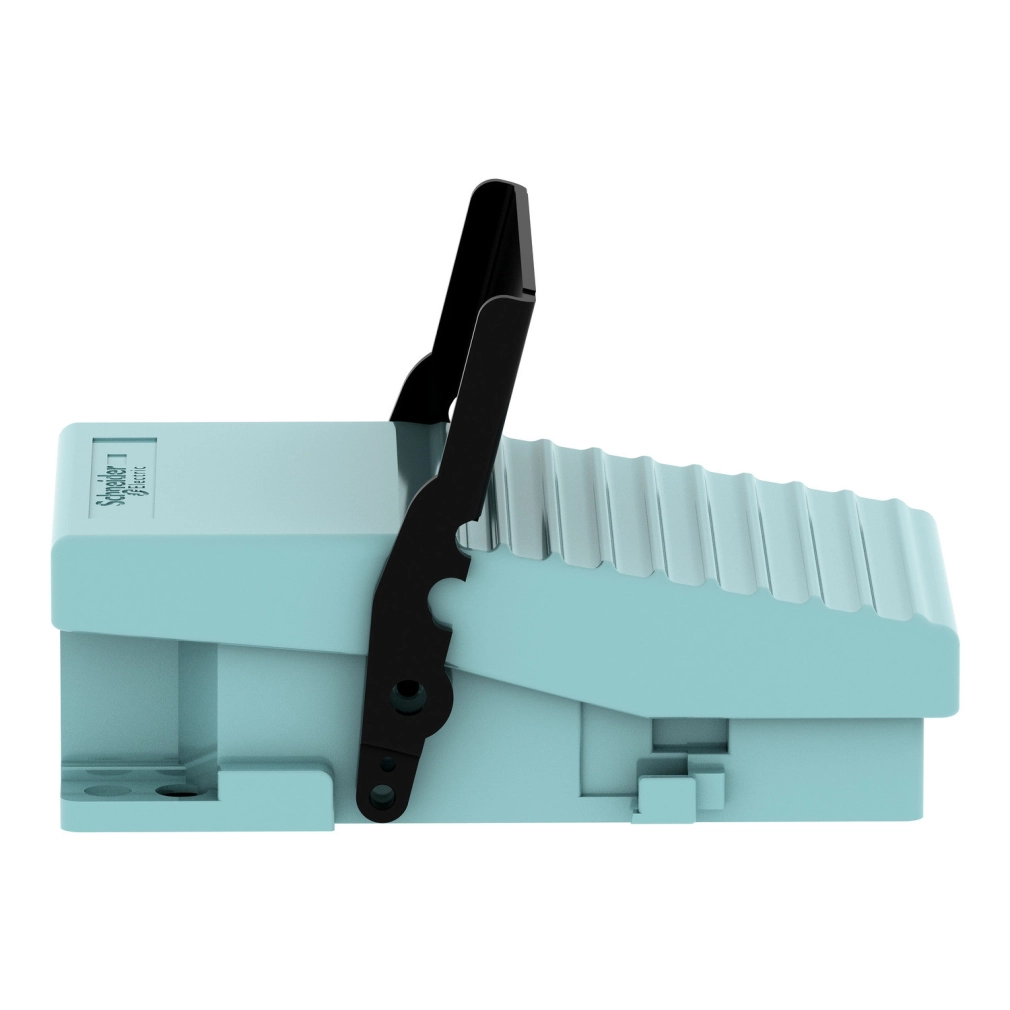

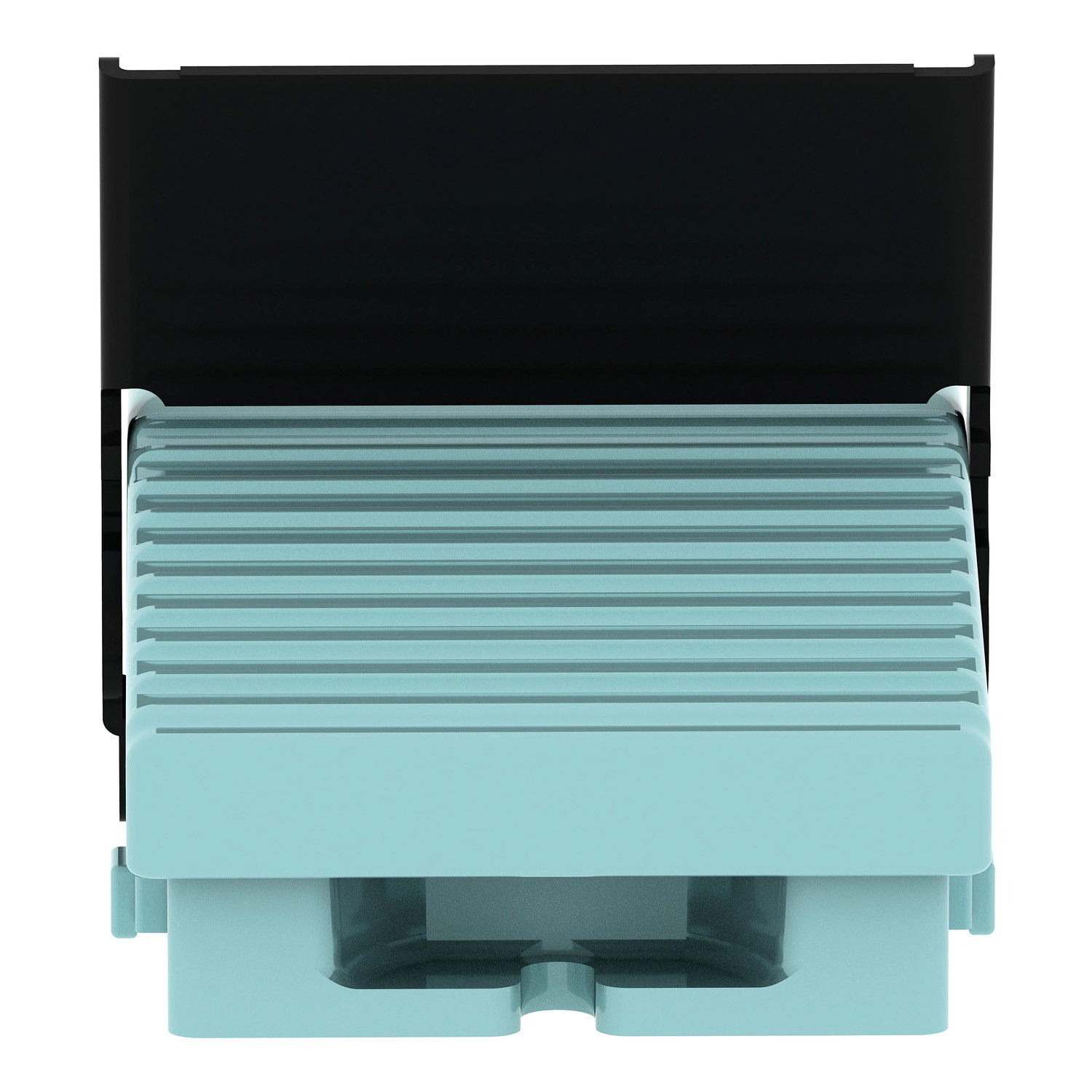

A Schneider Electric Harmony XPE sorozatú XPEM810 lábkapcsoló egy robusztus, ipari kivitelű vezérlőeszköz, amely megbízható működést biztosít a legigényesebb környezetekben is. Ez a kék színű, fém házas kapcsoló kiválóan alkalmazható különböző ipari rendszerek, gépek vagy berendezések biztonságos távirányítására, ahol a kézi működtetés nem praktikus vagy nem lehetséges.
Az XPEM810 modell legfontosabb jellemzője a beépített trigger mechanizmus, amely egyetlen lépésben működtethető. A készülék 1NC+1NO kontaktus konfigurációval rendelkezik, amely sokoldalú kapcsolási lehetőségeket biztosít különböző alkalmazásokban. Az IP66-os védettségi szintnek köszönhetően ez a lábkapcsoló kiválóan ellenáll a pornak és a vízsugárnak, így nedves vagy poros ipari környezetben is megbízhatóan működik. A termék pozitív nyitás funkcióval rendelkezik, amely megfelel az IEC 60947-5-1 szabvány K függelékének, biztosítva a biztonságkritikus alkalmazásokban való használatot.
A Harmony XPE XPEM810 lábkapcsoló kimagasló elektromos teljesítményt nyújt, 3A, 240V AC-15 A300, illetve 0,27A, 250V DC-13 Q300 névleges üzemi árammal az IEC 60947-5-1 A függelékének megfelelően. A termék szigetelési feszültsége 500V (3-as szennyezettségi fokozat) az IEC 60947-1, NF C 20-040 C csoport és VDE 0110 C csoport szabványok szerint, valamint 300V az UL 508 és CSA C22.2 No 14 szabványoknak megfelelően. A névleges impulzus-állósági feszültség 6kV az IEC 60947-1 szabvány szerint. Kiemelkedő mechanikai tartósságot biztosít, akár 15 millió kapcsolási ciklust is kibír, ami hosszú élettartamot garantál gyakori használat mellett is.
A lábkapcsoló két Pg 16 kábelbevezetővel rendelkezik, és a csatlakozások csavaros sorkapcsokkal történnek, amelyek 1x2,5 mm² vagy 2x1,5 mm² keresztmetszetű vezetékek bekötését teszik lehetővé, kábelvéggel vagy anélkül. A termék széles üzemi hőmérsékleti tartománya (-25...70°C) és kiváló rezgésállósága (15g, f=10...500 Hz az IEC 60068-2-6 szerint) biztosítja a megbízható működést szélsőséges körülmények között is. Ütésállósága 150g az NF E 09-031, illetve 20g az IEC 60068-2-27 szabvány szerint. Az XPEM810 rövidzárlat elleni védelméről 10A-es gG típusú olvadóbiztosíték gondoskodik az IEC 60947-5-1 és VDE 0660-200 szabványoknak megfelelően. A termék rendelkezik CSA és FIMKO tanúsítványokkal, így nemzetközileg is elismert biztonsági előírásoknak felel meg.
Schneider Electric Harmony XPE - XPEM810 - lábkapcsoló, 1 fokozatú, 1NO+1NC, védőtető nélkül, fém, kioldóval, kék műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XPE
Terméktípus: Lábkapcsoló
Anyag: Fém
Lábkapcsoló típus: Egypedálos lábkapcsoló
Eszköz rövid neve: XPEM
Kioldó mechanizmus: Kioldó mechanizmussal
Kontaktusművelet: 1 fokozat
Kontaktusok típusa és összetétele: 1 NC + 1 NO
Szín: Kék
Kiegészítő tulajdonságok
Pozitív nyitás: IEC 60947-5-1 K függeléknek megfelelően
Csatlakozások - kapcsok: Csavaros szorítókapocs, <= 1 x 2,5 mm² kábelvéggel vagy anélkül
Csatlakozások - kapcsok: Csavaros szorítókapocs, <= 2 x 1,5 mm² kábelvéggel vagy anélkül

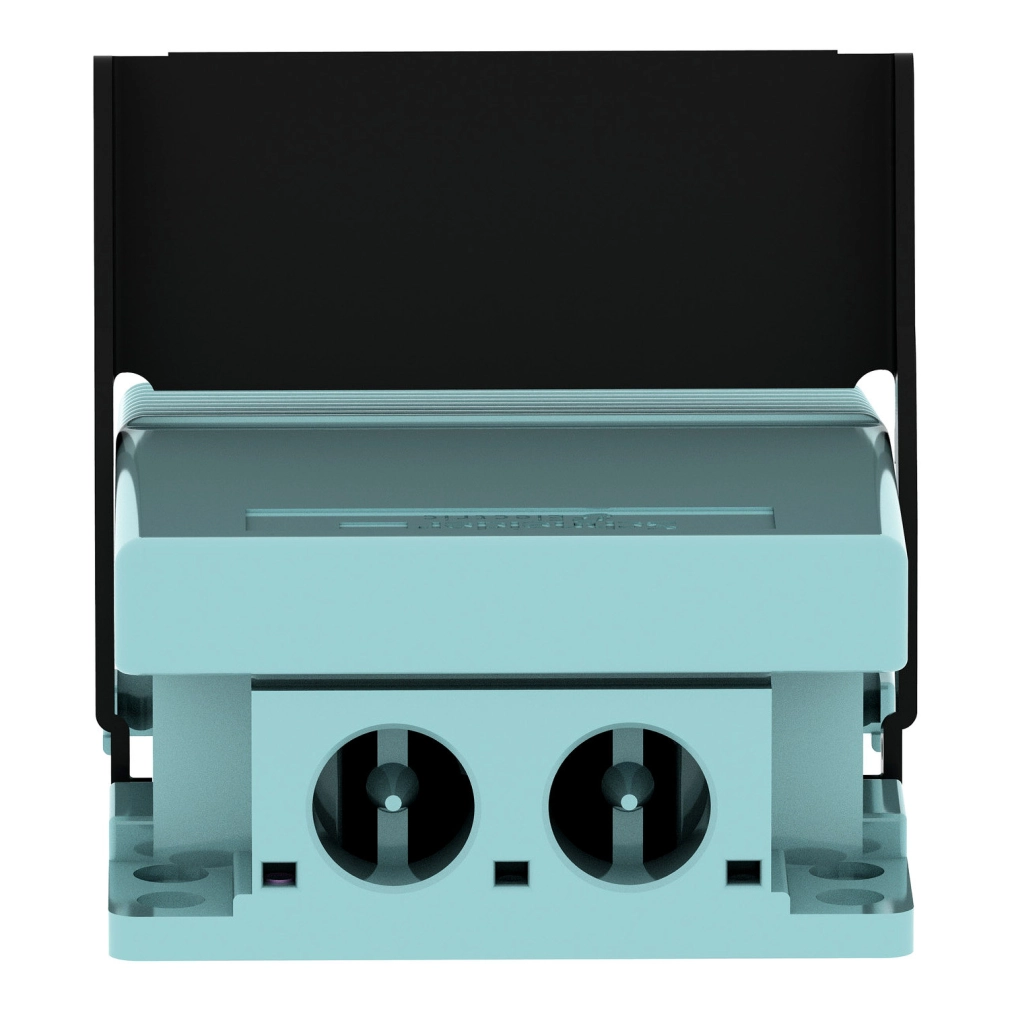

Kábelbevezetés: 2 bemenet, Pg 16 kábelvezetőnek kialakítva
Mechanikai élettartam: 15000000 ciklus
Névleges üzemi áram: 3 A, 240 V, AC-15, A300
Névleges üzemi áram: 0,27 A, 250 V, DC-13, Q300 az IEC 60947-5-1 A függeléknek megfelelően
Névleges szigetelési feszültség: 500 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Névleges szigetelési feszültség: 500 V (3-as szennyezettségi fok) az NF C 20-040 C csoport szerint
Névleges szigetelési feszültség: 500 V (3-as szennyezettségi fok) a VDE 0110 C csoport szerint
Névleges szigetelési feszültség: 300 V az UL 508 szerint
Névleges szigetelési feszültség: 300 V a CSA C22.2 No 14 szerint
Névleges impulzus-állósági feszültség: 6 kV az IEC 60947-1 szerint
Maximális ellenállás a kapcsok között: 25 MOhm az IEC 60255-7 3-as kategória szerint
Maximális ellenállás a kapcsok között: 25 MOhm az NF C 93-050 A módszer szerint
Rövidzárlat elleni védelem: 10 A gG típusú olvadóbiztosíték az IEC 60947-5-1 szerint
Rövidzárlat elleni védelem: 10 A gG típusú olvadóbiztosíték a VDE 0660-200 szerint
Névleges üzemi teljesítmény
Névleges üzemi teljesítmény W-ban: 10 W DC-13, üzemi frekvencia <60 cikl/perc, 5000000 ciklus, 24 V, terhelési tényező: 0,5 az IEC 60947-5-1 C függeléknek megfelelően
Névleges üzemi teljesítmény W-ban: 4 W DC-13, üzemi frekvencia <60 cikl/perc, 5000000 ciklus, 120 V, terhelési tényező: 0,5 az IEC 60947-5-1 C függeléknek megfelelően
Névleges üzemi teljesítmény W-ban: 7 W DC-13, üzemi frekvencia <60 cikl/perc, 5000000 ciklus, 48 V, terhelési tényező: 0,5 az IEC 60947-5-1 C függeléknek megfelelően
Környezet
Szabványok: IEC 60947-5-1, VDE 0660-200
Terméktanúsítványok: CSA, FIMKO
Védőkezelés: TC
Üzemi környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -40...70 °C
Rezgésállóság: 15 gn (f= 10...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 150 gn az NF E 09-031 szerint
Ütésállóság: 20 gn az IEC 60068-2-27 szerint
Túlfeszültség kategória: I. osztály az IEC 61140 szerint
Túlfeszültség kategória: I. osztály az NF C 20-030 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
