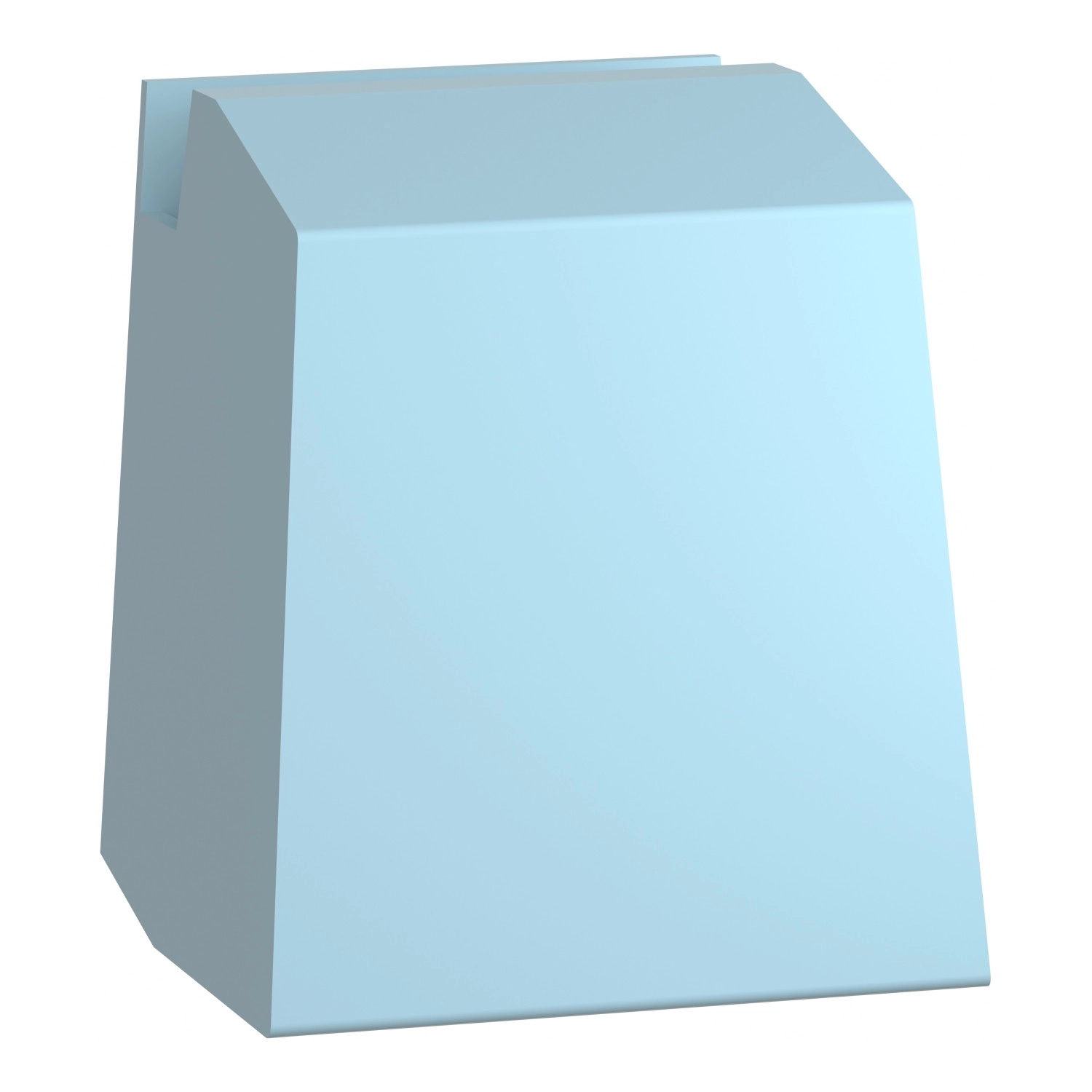

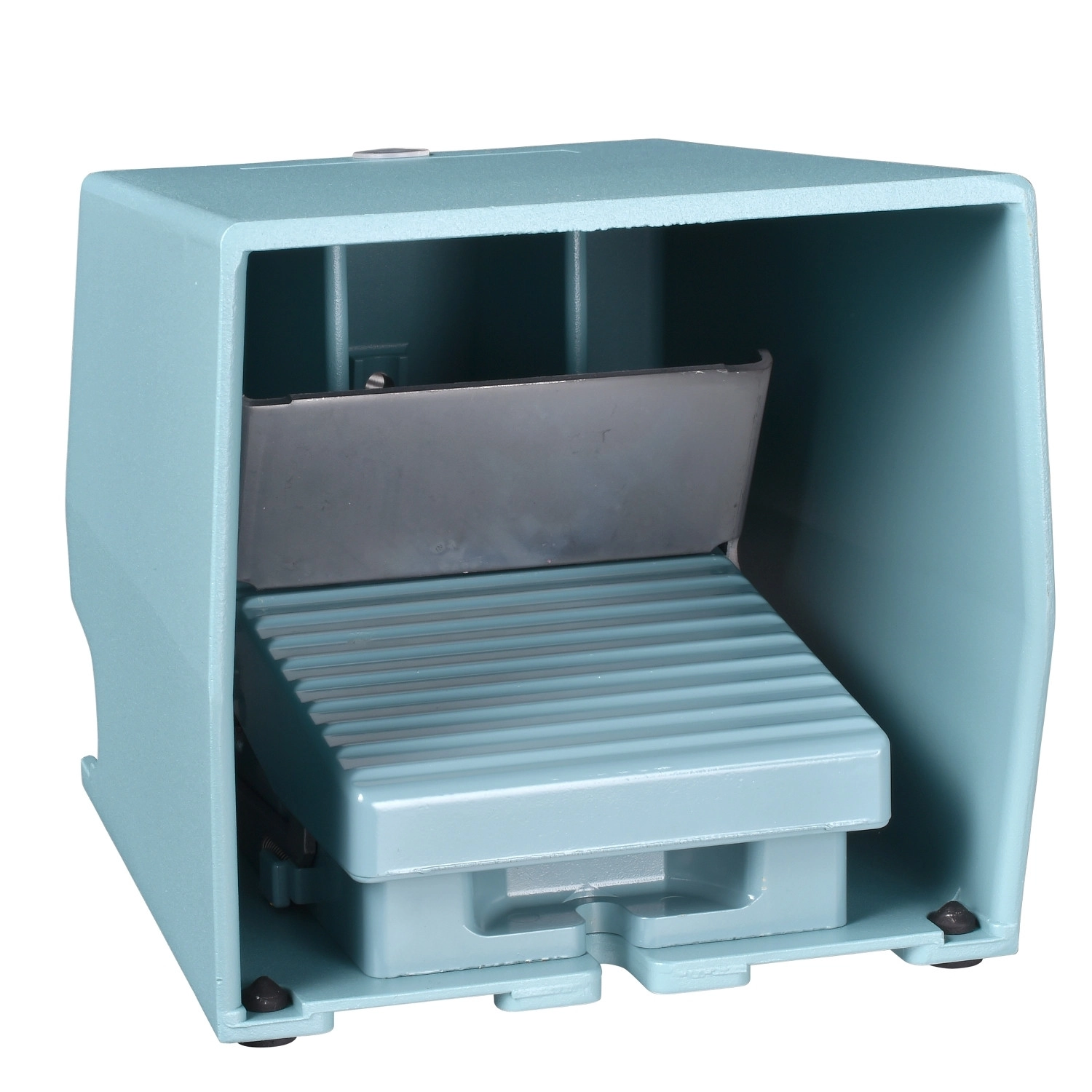

A Schneider Electric Harmony XPE sorozatú XPEM711 egy professzionális minőségű egypedálos lábkapcsoló, amely kiváló megbízhatóságot és tartósságot biztosít ipari környezetben. Ez a kék színű, fémből készült lábkapcsoló védőtetővel rendelkezik, amely megakadályozza a véletlen működtetést és védelmet nyújt a külső behatások ellen. Az XPEM711 modell kioldószerkezettel van ellátva, ami tovább növeli a biztonságos használat lehetőségeit és a működtetés pontosságát.
A lábkapcsoló kétlépcsős működési mechanizmussal rendelkezik, és 2 NC + NO érintkezővel van felszerelve, így rugalmasan alkalmazható különböző vezérlési feladatokhoz. Az IP66-os védettségi szintnek köszönhetően kiválóan ellenáll a pornak és a vízsugárnak, ami lehetővé teszi megbízható működését még zord ipari környezetben is. Az eszköz pozitív nyitással rendelkezik, amely megfelel az IEC 60947-5-1 K melléklet előírásainak, tovább növelve a biztonságot kritikus alkalmazások esetén. A kábelbevezetés 2 db menetes Pg16 tömszelencén keresztül történik, rugalmas telepítési lehetőségeket biztosítva.
A Schneider Electric XPEM711 lábkapcsoló elektromos paraméterei kiemelkedőek: 3A, 240V AC-15, A300 kategóriájú névleges üzemi árammal, valamint 0,27A, 250V DC-13, Q300 névleges értékkel rendelkezik az IEC 60947-5-1 A melléklete szerint. A szigetelési feszültség értéke 500V (3-as szennyezettségi fokozat) az IEC 60947-1, NF C 20-040 C csoport és VDE 0110 C csoport szerint, valamint 300V az UL 508 és CSA C22.2 No 14 szabványoknak megfelelően. A lökőfeszültség-állóság 6kV az IEC 60947-1 szerint. A kapcsok közötti maximális ellenállás 25 MOhm, ami megfelel az IEC 60255-7 3. kategória és az NF C 93-050 A módszer előírásainak. A rövidzárlat elleni védelem 10A-es gG típusú olvadóbiztosítóval biztosítható az IEC 60947-5-1 és VDE 0660-200 szabványoknak megfelelően.
A Schneider Electric XPEM711 lábkapcsoló kiemelkedő mechanikai tartóssággal büszkélkedhet, amely 15 millió kapcsolási ciklust biztosít. A termék különböző üzemi teljesítmény értékekkel rendelkezik DC-13 kategóriában: 10W 24V-on, 7W 48V-on, és 4W 120V-on, mindegyik esetben <60 ciklus/perc üzemi frekvenciával, 0,5-ös terhelési tényezővel és 5 millió ciklus élettartammal. Az eszköz széles környezeti hőmérséklet-tartományban (-25°C és +70°C között) üzemeltethető, tárolási hőmérséklete pedig -40°C és +70°C között lehet. Rezgésállósága 15 gn (f=10...500 Hz) az IEC 60068-2-6 szerint, ütésállósága pedig 150 gn az NF E 09-031 és 20 gn az IEC 60068-2-27 szerint, ami kiváló mechanikai ellenálló képességet biztosít. Az XPEM711 termék megfelel az I. túlfeszültségi kategóriának az IEC 61140 és az NF C 20-030 szerint, továbbá az IP66 és IP669 védettségi fokozattal rendelkezik az IEC 60529 szabványnak megfelelően, így tökéletes választás még a legigényesebb ipari alkalmazásokhoz is.
Schneider Electric Harmony XPE - XPEM711 - lábkapcsoló, 2 fokozatú, 1NO+2NC, védeőtetővel, fém, kioldóval, kék műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XPE
Terméktípus: Lábkapcsoló
Anyag: Fém
Lábkapcsoló típusa: Egypedálos lábkapcsoló
Rövid terméknév: XPEM
Tartozék: Védőtető
Kioldó mechanizmus: Kioldószerkezettel
Érintkező működés: 2 lépcsős
Érintkezők típusa és összetétele: 2 NC + NO
Szín: Kék
Műszaki paraméterek
Pozitív nyitás: Megfelel az IEC 60947-5-1 K melléklet előírásainak
Csatlakozások - kapcsok: Csavaros kapocs, <= 1 x 2,5 mm² kábelvéggel vagy anélkül
Csavaros kapocs, <= 2 x 1,5 mm² kábelvéggel vagy anélkül
Kábelbevezetés: 2 menetes bemenet Pg 16 tömszelencéhez
Mechanikai tartósság: 15000000 ciklus
Névleges üzemi áram: 3 A, 240 V, AC-15, A300
0,27 A, 250 V, DC-13, Q300 az IEC 60947-5-1 A melléklete szerint
Névleges szigetelési feszültség: 500 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
500 V (3-as szennyezettségi fokozat) az NF C 20-040 C csoport szerint
500 V (3-as szennyezettségi fokozat) a VDE 0110 C csoport szerint
300 V az UL 508 szerint
300 V a CSA C22.2 No 14 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Maximális ellenállás a kapcsok között: 25 MOhm az IEC 60255-7 3. kategória szerint
25 MOhm az NF C 93-050 A módszer szerint
Rövidzárlat-védelem: 10 A gG típusú olvadóbiztosító az IEC 60947-5-1 szerint
10 A gG típusú olvadóbiztosító a VDE 0660-200 szerint
Névleges üzemi teljesítmény: 10 W DC-13, <60 ciklus/perc üzemi gyakoriság, 5000000 ciklus, 24 V, 0,5 terhelési tényező az IEC 60947-5-1 C melléklete szerint
4 W DC-13, <60 ciklus/perc üzemi gyakoriság, 5000000 ciklus, 120 V, 0,5 terhelési tényező az IEC 60947-5-1 C melléklete szerint
7 W DC-13, <60 ciklus/perc üzemi gyakoriság, 5000000 ciklus, 48 V, 0,5 terhelési tényező az IEC 60947-5-1 C melléklete szerint
Környezeti jellemzők
Szabványok: NF E 09-031
Terméktanúsítványok: FIMKO, CSA
Védőkezelés: TC
Környezeti üzemi hőmérséklet: -25...70 °C
Környezeti tárolási hőmérséklet: -40...70 °C
Rezgésállóság: 15 gn (f= 10...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 150 gn az NF E 09-031 szerint
20 gn az IEC 60068-2-27 szerint
Túlfeszültség kategória: I. osztály az IEC 61140 szerint
I. osztály az NF C 20-030 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP669 az IEC 60529 szerint
