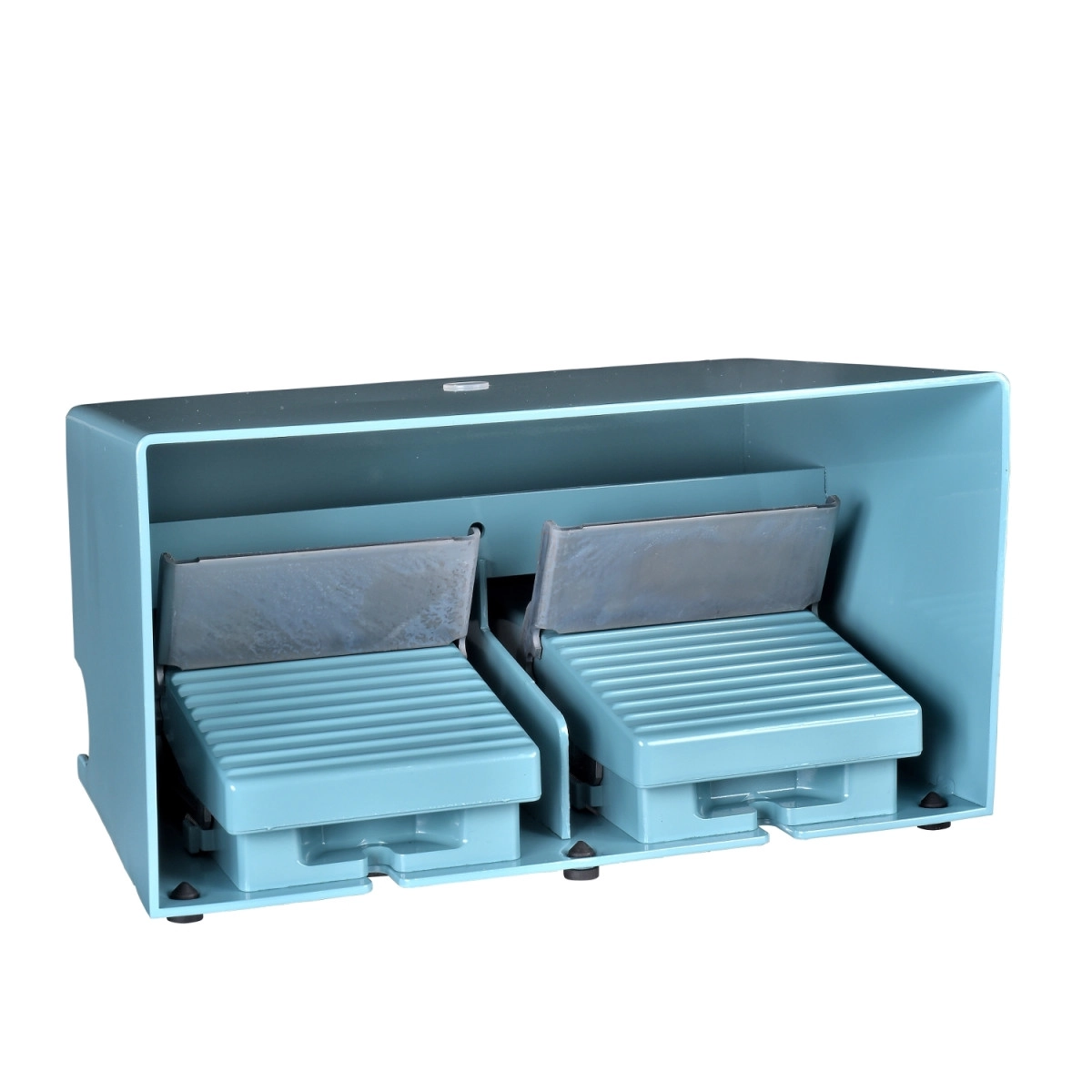

A Schneider Electric Harmony XPE termékcsaládba tartozó XPEM5110D típusú kettős lábkapcsoló professzionális ipari alkalmazásokhoz tervezett, rendkívül megbízható vezérlőeszköz. Ez a kék színű, fémből készült kapcsoló ideális olyan környezetben, ahol a gépkezelőnek a kezei foglaltak, és lábbal kell működtetnie a berendezést, miközben fokozott biztonságra és tartósságra van szükség.
A XPEM5110D kettős lábkapcsoló kiváló minőségű fém házban helyezkedik el, amely biztosítja a hosszú élettartamot még ipari környezetben is. A beépített védőtető megakadályozza a véletlenszerű működtetést, míg a kioldómechanizmus növeli a kezelés biztonságát. A kapcsoló egyfokozatú működésű, amely azt jelenti, hogy egyetlen határozott lépésben aktiválható. Az érintkezők konfigurációja 2 x 2 NC + 1 NO, ami sokoldalú vezérlési lehetőségeket biztosít. A termék IP66 és IP669 védettségi fokozata biztosítja a tökéletes védelmet por és víz ellen, így nedves vagy poros környezetben is megbízhatóan használható.
A lábkapcsoló kiemelkedő műszaki paraméterei között szerepel a 15 millió ciklust elérő mechanikai tartósság, amely hosszú távú, problémamentes működést garantál. Az elektromos jellemzők tekintetében a kapcsoló 3A névleges áramerősséggel működik 240V AC-15 kategóriában, valamint 0,27A áramerősséggel 250V DC-13 kategóriában. A szigetelési feszültség 500V (3-as szennyeződési fokozat mellett), míg a lökőfeszültség-állóság 6kV. A kapcsoló csatlakoztatása csavaros szorítókapcsokkal történik, amelyek maximum 1 x 2,5 mm² vagy 2 x 1,5 mm² keresztmetszetű vezetékek befogadására alkalmasak, kábelvéggel vagy anélkül. A készüléken 2 db Pg 16 méretű tömszelence számára kialakított bemenet található, ISO M20 mérethez pedig DE9RA620 adapter használható.
A Schneider Electric XPEM5110D lábkapcsoló különösen ajánlott olyan ipari környezetben, ahol a megbízhatóság és a biztonság elsődleges szempont. Széles működési hőmérséklet-tartománya (-25°C és +70°C között) lehetővé teszi a használatát különböző környezeti feltételek mellett. A termék kiemelkedő rezgésállósággal (15 gn 10-500 Hz frekvenciatartományban) és ütésállósággal (150 gn az NF E 09-031 szabvány szerint) rendelkezik. Szabványos megfelelősége (NF E 09-031) és tanúsítványai (FIMKO, CSA) tovább növelik a termék megbízhatóságát és alkalmazhatóságát különböző ipari területeken.
Schneider Electric Harmony XPE - XPEM5110D - lábkapcsoló, két pedálos, 1 fokozatú, 2x 2NO+1NC, védőtetővel, fém, kioldóval, kék műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XPE
Termék vagy komponens típusa: Lábkapcsoló
Anyag: Fém
Lábkapcsoló típusa: Kettős lábkapcsoló
Eszköz rövid neve: XPEM
Tartozék: Védőtető
Kioldó mechanizmus: Kioldó mechanizmussal
Kapcsoló működtetése: 1 fokozatú
Érintkező típus és összetétel: 2 x 2 NC + 1 NO
Szín: Kék
Műszaki adatok
Pozitív nyitás: IEC 60947-5-1 K függelékének megfelelő
Csatlakozók - terminálok: Csavaros szorítókapocs, <= 1 x 2,5 mm² kábelvéggel vagy anélkül
Csavaros szorítókapocs, <= 2 x 1,5 mm² kábelvéggel vagy anélkül
Kábelbevezetés: 2 bemenet Pg 16 tömszelence számára
Mechanikai élettartam: 15000000 ciklus
Névleges üzemi áram [Ie]: 3 A, 240 V, AC-15, A300
0,27 A, 250 V, DC-13, Q300 az IEC 60947-5-1 A függelékének megfelelően
Névleges szigetelési feszültség [Ui]: 500 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
500 V (3-as szennyezettségi fok) az NF C 20-040 C csoport szerint
500 V (3-as szennyezettségi fok) a VDE 0110 C csoport szerint
300 V az UL 508 szerint
300 V a CSA C22.2 No 14 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-1 szerint
Maximális ellenállás a terminálok között: 25 MOhm az IEC 60255-7 3. kategória szerint
25 MOhm az NF C 93-050 A módszer szerint
Rövidzárlat elleni védelem: 10 A gG típusú olvadóbiztosíték az IEC 60947-5-1 szerint
10 A gG típusú olvadóbiztosíték a VDE 0660-200 szerint
Névleges üzemi teljesítmény W-ban: 10 W DC-13, üzemi sebesség <60 ciklus/perc, 5000000 ciklus, 24 V, terhelési tényező: 0,5 az IEC 60947-5-1 C függeléke szerint
4 W DC-13, üzemi sebesség <60 ciklus/perc, 5000000 ciklus, 120 V, terhelési tényező: 0,5 az IEC 60947-5-1 C függeléke szerint
7 W DC-13, üzemi sebesség <60 ciklus/perc, 5000000 ciklus, 48 V, terhelési tényező: 0,5 az IEC 60947-5-1 C függeléke szerint
Fizikai jellemzők
Érintkezők pozíciója: (23-24)NO
(13-14)NO
(21-22)NC
B
(11-12)NC
Nettó tömeg: 6,09 kg
Környezeti jellemzők
Szabványok: NF E 09-031
Terméktanúsítványok: FIMKO, CSA
Védőkezelés: TC
Környezeti hőmérséklet működés közben: -25...70 °C
Környezeti hőmérséklet tároláskor: -40...70 °C
Rezgésállóság: 15 gn (f= 10...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 150 gn az NF E 09-031 szerint
20 gn az IEC 60068-2-27 szerint
Túlfeszültségi kategória: I. osztály az IEC 61140 szerint
I. osztály az NF C 20-030 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP669 az IEC 60529 szerint
