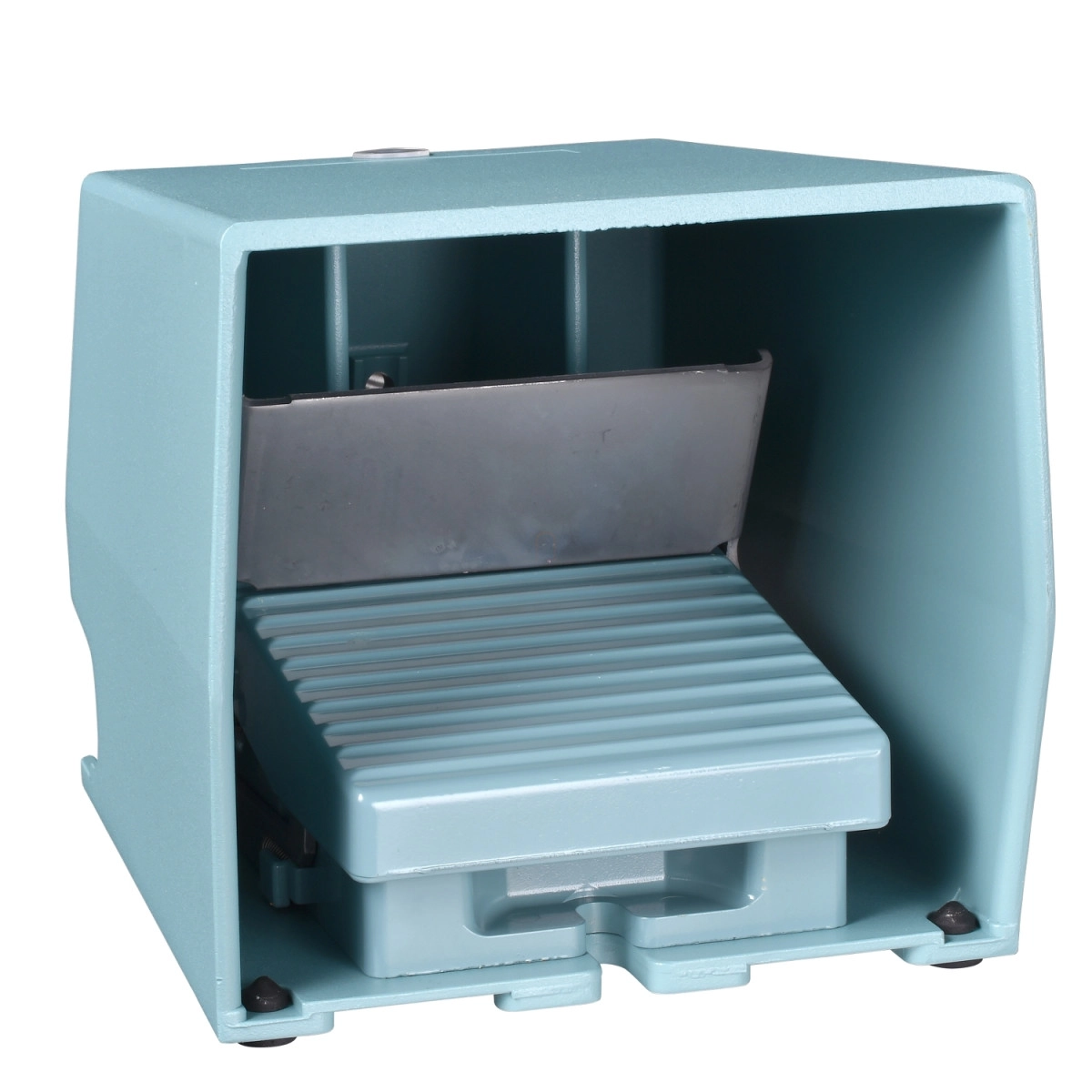

A Schneider Electric Harmony XPE sorozatú XPEM511 lábkapcsoló egy ipari minőségű, kék színű, fémből készült, egyetlen lépcsős működtetésű vezérlőeszköz. Ez a megbízható lábkapcsoló ideális választás olyan ipari környezetben, ahol a kézi kapcsolás nem praktikus vagy nem lehetséges, és a lábbal történő működtetés kényelmesebb megoldást jelent a gépek, berendezések vezérléséhez.
A termék kiváló minőségű fém házban készül, amely tartósságot és hosszú élettartamot biztosít még a legmostohább ipari körülmények között is. A lábkapcsoló IP66-os védettséggel rendelkezik, ami teljes por elleni védelmet és erős vízsugár elleni védelmet jelent, így nedves vagy poros környezetben is megbízhatóan működik. Sőt, az IP669 besorolás szerint is tesztelt, ami még magasabb szintű védelmet jelent. A termék védőtetővel van ellátva, amely megakadályozza a véletlen működtetést, növelve ezzel a biztonságot és a megbízhatóságot.
A Harmony XPE XPEM511 lábkapcsoló kioldó mechanizmussal rendelkezik, és egy lépcsős működtetést tesz lehetővé. A kapcsoló 2 NC+NO érintkezőkonfigurációval bír, ami rugalmas felhasználást tesz lehetővé különböző vezérlési feladatokhoz. A termék névleges üzemi árama 3 A 240 V AC-15 kategóriában, illetve 0,27 A 250 V DC-13 kategóriában, ami megfelel az IEC 60947-5-1 szabvány A mellékletének. A névleges szigetelési feszültség 500 V a 3-as szennyezettségi fokozatra vonatkozóan, ami megfelel az IEC 60947-1, NF C 20-040 C csoport és VDE 0110 C csoport előírásainak. Az UL 508 és CSA C22.2 No 14 szabványok szerint a névleges szigetelési feszültség 300 V.
A termék rendkívül tartós, mechanikai élettartama 15 millió kapcsolási ciklus. A kapcsoló csatlakoztatása csavaros kapcsokkal történik, amelyek lehetővé teszik maximum 1 x 2,5 mm² vagy 2 x 1,5 mm² keresztmetszetű vezetékek bekötését kábelvéggel vagy anélkül. A kábelbevezetés 2 db Pg 16-os méretű tömszelence számára előkészített bemeneten keresztül történik. ISO M20 méretű tömszelence használatához DE9RA620 adapter szükséges. A lábkapcsoló rövidzárlat ellen 10 A-es gG típusú biztosítékkal védhető az IEC 60947-5-1 és VDE 0660-200 szabványoknak megfelelően.
Schneider Electric Harmony XPE - XPEM511 - lábkapcsoló, 1 fokozatú, 2NO+1NC, védőtetővel, fém, kioldóval, kék műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XPE
Termék vagy komponens típus: Lábkapcsoló
Anyag: Fém
Lábkapcsoló típusa: Egypedálos lábkapcsoló
Eszköz rövid neve: XPEM
Tartozék felszerelés: Védőtető
Kioldó mechanizmus: Kioldó mechanizmussal
Kontaktus működés: 1 lépéses
Érintkezők típusa és összetétele: 2 NC + NO
Szín: Kék
Kiegészítő jellemzők
Pozitív nyitás: Az IEC 60947-5-1 K mellékletének megfelelően
Csatlakozások - kapcsok: Csavaros szorítókapocs, <= 1 x 2,5 mm² kábelvéggel vagy anélkül
Csavaros szorítókapocs, <= 2 x 1,5 mm² kábelvéggel vagy anélkül
Kábelbevezetés: 2 bemenet Pg 16 tömszelencéhez előkészítve
Mechanikai élettartam: 15000000 ciklus
Névleges üzemi áram: 3 A, 240 V, AC-15, A300
0,27 A, 250 V, DC-13, Q300 az IEC 60947-5-1 A mellékletnek megfelelően
Névleges szigetelési feszültség: 500 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
500 V (3-as szennyezettségi fokozat) az NF C 20-040 C csoportnak megfelelően
500 V (3-as szennyezettségi fokozat) a VDE 0110 C csoportnak megfelelően
300 V az UL 508 szerint
300 V a CSA C22.2 No 14 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Maximális ellenállás a kapcsok között: 25 MOhm az IEC 60255-7 3. kategóriának megfelelően
25 MOhm az NF C 93-050 A módszernek megfelelően
Rövidzárlat védelem: 10 A gG típusú olvadóbiztosító az IEC 60947-5-1 szerint
10 A gG típusú olvadóbiztosító a VDE 0660-200 szerint
Névleges működési teljesítmény W-ban: 10 W DC-13, működési gyakoriság <60 ciklus/perc, 5000000 ciklus, 24 V, terhelési tényező: 0,5 az IEC 60947-5-1 C mellékletnek megfelelően
4 W DC-13, működési gyakoriság <60 ciklus/perc, 5000000 ciklus, 120 V, terhelési tényező: 0,5 az IEC 60947-5-1 C mellékletnek megfelelően
7 W DC-13, működési gyakoriság <60 ciklus/perc, 5000000 ciklus, 48 V, terhelési tényező: 0,5 az IEC 60947-5-1 C mellékletnek megfelelően
Környezeti jellemzők
Szabványok: NF E 09-031
Terméktanúsítványok: FIMKO, CSA
Védőkezelés: TC
Környezeti működési hőmérséklet: -25...70 °C
Környezeti tárolási hőmérséklet: -40...70 °C
Rezgésállóság: 15 gn (f= 10...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 150 gn az NF E 09-031 szerint
20 gn az IEC 60068-2-27 szerint
Túlfeszültség kategória: I. osztály az IEC 61140 szerint
I. osztály az NF C 20-030 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP669 az IEC 60529 szerint
