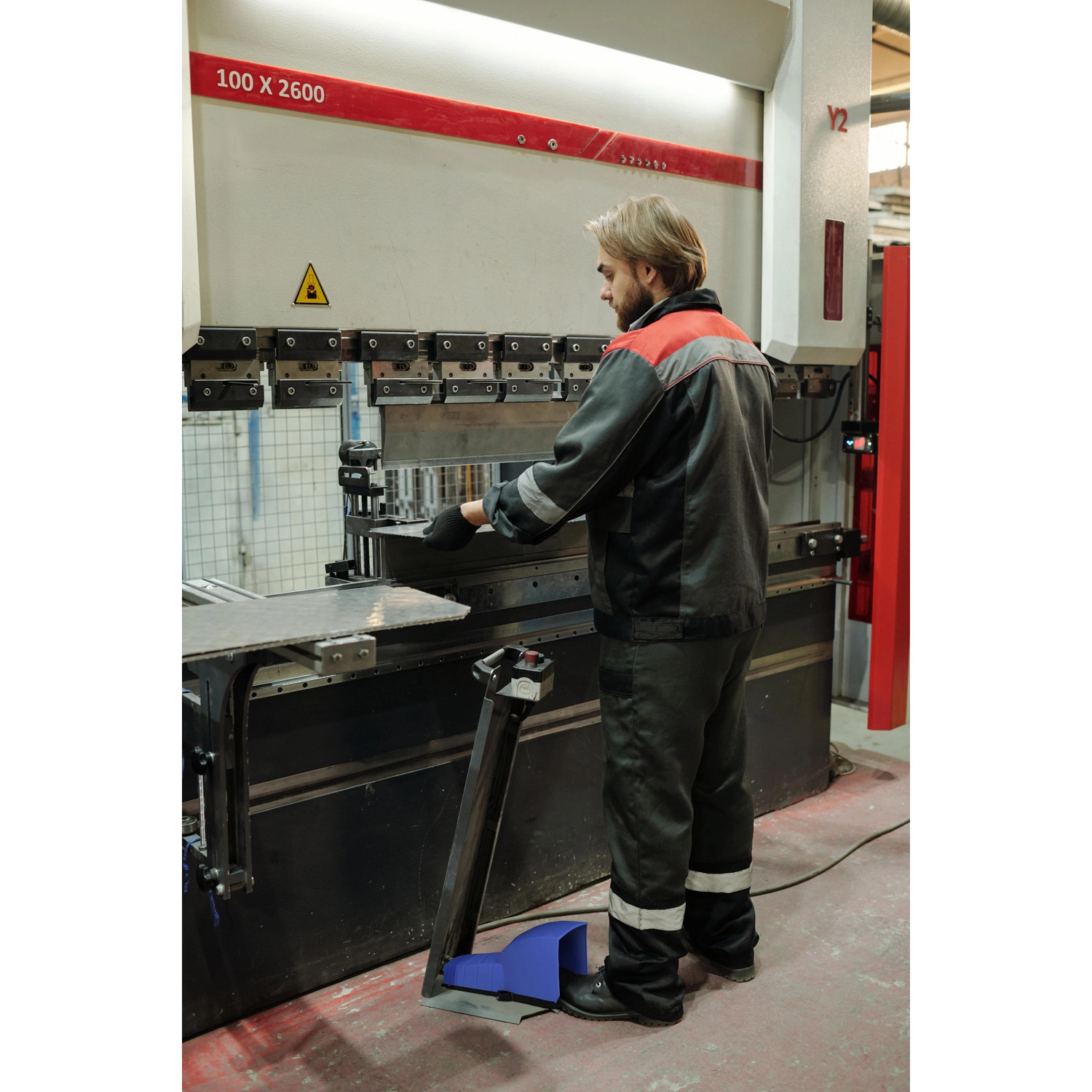

A Schneider Electric Harmony XPE termékcsaládba tartozó XPEM5100D típusú kettős lábkapcsoló egy professzionális minőségű, ipari környezetbe tervezett vezérlőeszköz. Ez a kék színű, fémből készült lábkapcsoló olyan alkalmazásokhoz ideális, ahol a kézi vezérlés nem praktikus vagy nem biztonságos, és a lábbal történő működtetés előnyösebb.

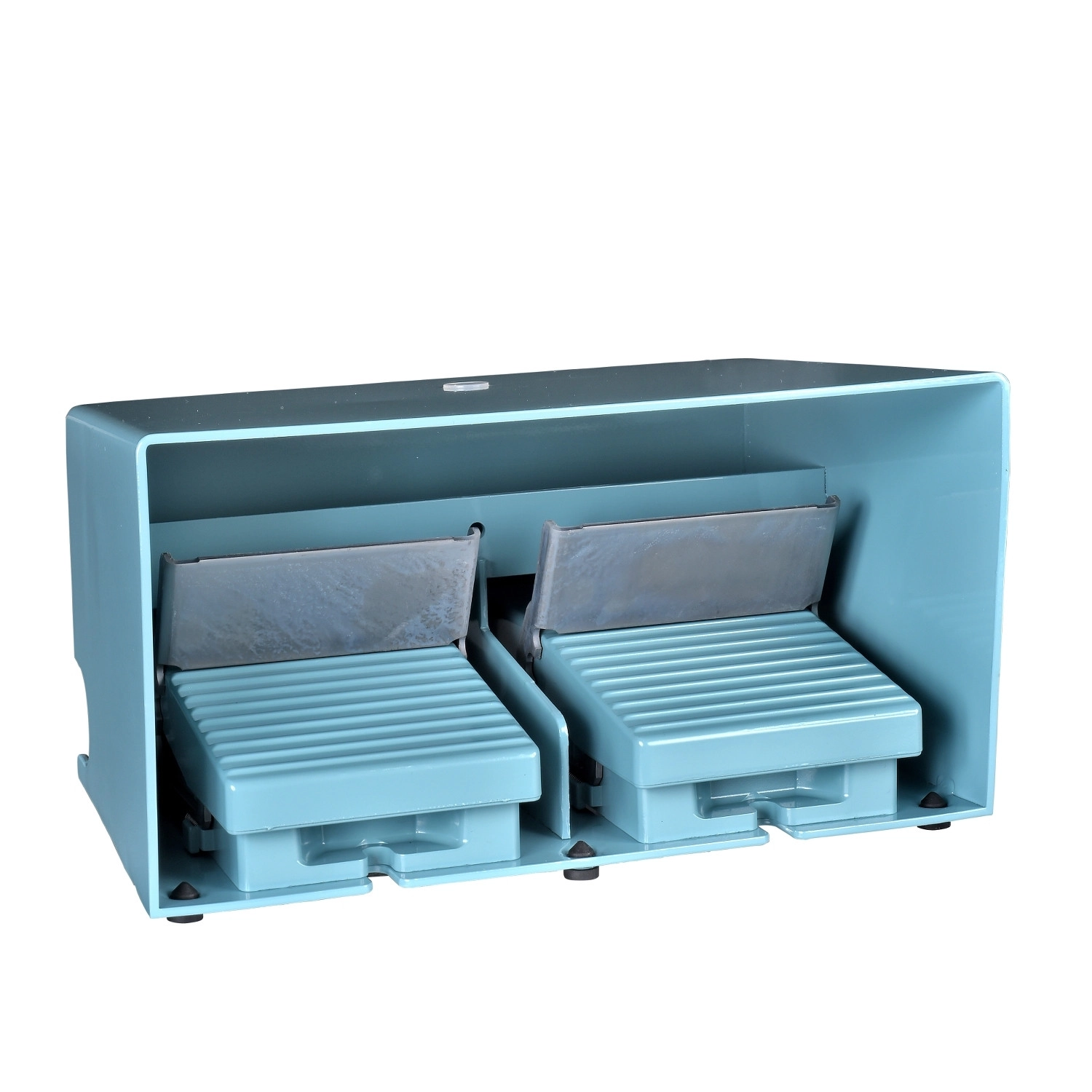

A XPEM5100D egy masszív, IP66 védettséggel rendelkező kettős lábkapcsoló, amely védőtetővel és kioldó mechanizmussal van ellátva. A berendezés egy lépésben működtethető, és két kontaktust tartalmaz, 2 x (1 NC + 1 NO) konfigurációban. Ez a kialakítás rugalmasságot biztosít különböző vezérlési alkalmazásokhoz, legyen szó gépek indításáról, megállításáról vagy egyéb folyamatvezérlési feladatokról. A lábkapcsoló pozitív nyitással rendelkezik az IEC 60947-5-1 szabvány K függelékének megfelelően, ami biztosítja a megbízható működést és a magas szintű biztonságot.
A műszaki paramétereket tekintve a XPEM5100D kimagasló teljesítményt nyújt. A névleges üzemi áram 3 A 240 V AC-15 kategóriában, illetve 0,27 A 250 V DC-13 kategóriában. A névleges szigetelési feszültség 500 V (3-as szennyezettségi fok mellett) az IEC 60947-1, NF C 20-040 C csoport és VDE 0110 C csoport szabványoknak megfelelően, illetve 300 V az UL 508 és CSA C22.2 No 14 szabványok szerint. A lábkapcsoló 6 kV névleges impulzus-állósági feszültséggel rendelkezik az IEC 60947-1 szerint. A csatlakozások csavaros kapcsokkal történnek, amelyek maximum 1 x 2,5 mm² vagy 2 x 1,5 mm² keresztmetszetű vezetékeket fogadnak kábelvéggel vagy anélkül. A kábelbevezetés 2 db Pg 16 méretű kábeltömszelencének előkészített bemenettel rendelkezik. ISO M20 mérethez a DE9RA620 adaptert kell használni.
A lábkapcsoló kiemelkedő, 15.000.000 ciklusos mechanikai élettartammal büszkélkedhet, ami hosszú távú, megbízható működést garantál ipari környezetben. Működési hőmérséklet-tartománya -25°C és +70°C között van, míg tárolási hőmérséklete -40°C és +70°C között lehet. Kiváló környezeti ellenálló képességgel rendelkezik: vibráció esetén 15 gn (f= 10...500 Hz) az IEC 60068-2-6 szerint, ütésállósága pedig 150 gn az NF E 09-031, illetve 20 gn az IEC 60068-2-27 szerint. Védettségi fokozata IP66 és IP669 az IEC 60529 szabvány szerint, ami kiváló por- és vízvédelmet biztosít a terméknek. A Schneider Electric XPEM5100D lábkapcsoló FIMKO és CSA tanúsítványokkal rendelkezik, ami igazolja megfelelőségét a nemzetközi biztonsági előírásoknak.
Schneider Electric Harmony XPE - XPEM5100D - lábkapcsoló, két pedálos, 1 fokozatú, 2x 1NO+1NC, védőtetővel, fém, kioldóval, kék műszaki adatok
Főbb tulajdonságok
Termékcsalád: Harmony XPE
Termék vagy alkatrész típus: Lábkapcsoló
Anyag: Fém
Lábkapcsoló típus: Kettős lábkapcsoló
Eszköz rövid neve: XPEM
Mellékelt felszerelés: Fedél
Kioldó mechanizmus: Kioldó mechanizmussal
Érintkező működés: 1 lépés
Érintkező típus és összetétel: 2 x (1 NC + 1 NO)
Szín: Kék
Kiegészítő információk
Pozitív nyitás: Igen, megfelel az IEC 60947-5-1 K függelékének
Csatlakozások - csatlakozók: Csavaros kapocs, <= 1 x 2,5 mm² kábelvéggel vagy anélkül
Csavaros kapocs, <= 2 x 1,5 mm² kábelvéggel vagy anélkül
Kábelbevezetés: 2 bemenet Pg 16 kábeltömszelence számára
Mechanikai élettartam: 15000000 ciklus
Villamos jellemzők
Névleges üzemi áram [Ie]: 3 A, 240 V, AC-15, A300
0,27 A, 250 V, DC-13, Q300 az IEC 60947-5-1 A függelékének megfelelően
Névleges szigetelési feszültség [Ui]: 500 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
500 V (3-as szennyezettségi fok) az NF C 20-040 C csoport szerint
500 V (3-as szennyezettségi fok) a VDE 0110 C csoport szerint
300 V az UL 508 szerint
300 V a CSA C22.2 No 14 szerint
Névleges impulzus-állósági feszültség [Uimp]: 6 kV az IEC 60947-1 szerint
Maximális ellenállás a csatlakozók között: 25 MOhm az IEC 60255-7 3. kategória szerint
25 MOhm az NF C 93-050 A módszer szerint
Rövidzárlat védelem: 10 A olvadóbiztosító típus gG az IEC 60947-5-1 szerint
10 A olvadóbiztosító típus gG a VDE 0660-200 szerint
Névleges üzemi teljesítmény W-ban: 10 W DC-13, működési sebesség <60 ciklus/perc, 5000000 ciklus, 24 V, terhelési tényező: 0,5 az IEC 60947-5-1 C függeléke szerint
4 W DC-13, működési sebesség <60 ciklus/perc, 5000000 ciklus, 120 V, terhelési tényező: 0,5 az IEC 60947-5-1 C függeléke szerint
7 W DC-13, működési sebesség <60 ciklus/perc, 5000000 ciklus, 48 V, terhelési tényező: 0,5 az IEC 60947-5-1 C függeléke szerint
Fizikai jellemzők
Érintkezési pont: (21-22)NC
B
(13-14)NO
Környezeti feltételek
Szabványok: NF E 09-031
Termék tanúsítványok: FIMKO, CSA
Védőkezelés: TC
Környezeti hőmérséklet üzemelés közben: -25...70 °C
Környezeti hőmérséklet tárolás esetén: -40...70 °C
Rezgésállóság: 15 gn (f= 10...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 150 gn az NF E 09-031 szerint
20 gn az IEC 60068-2-27 szerint
Túlfeszültség kategória: I. osztály az IEC 61140 szerint
I. osztály az NF C 20-030 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP669 az IEC 60529 szerint
