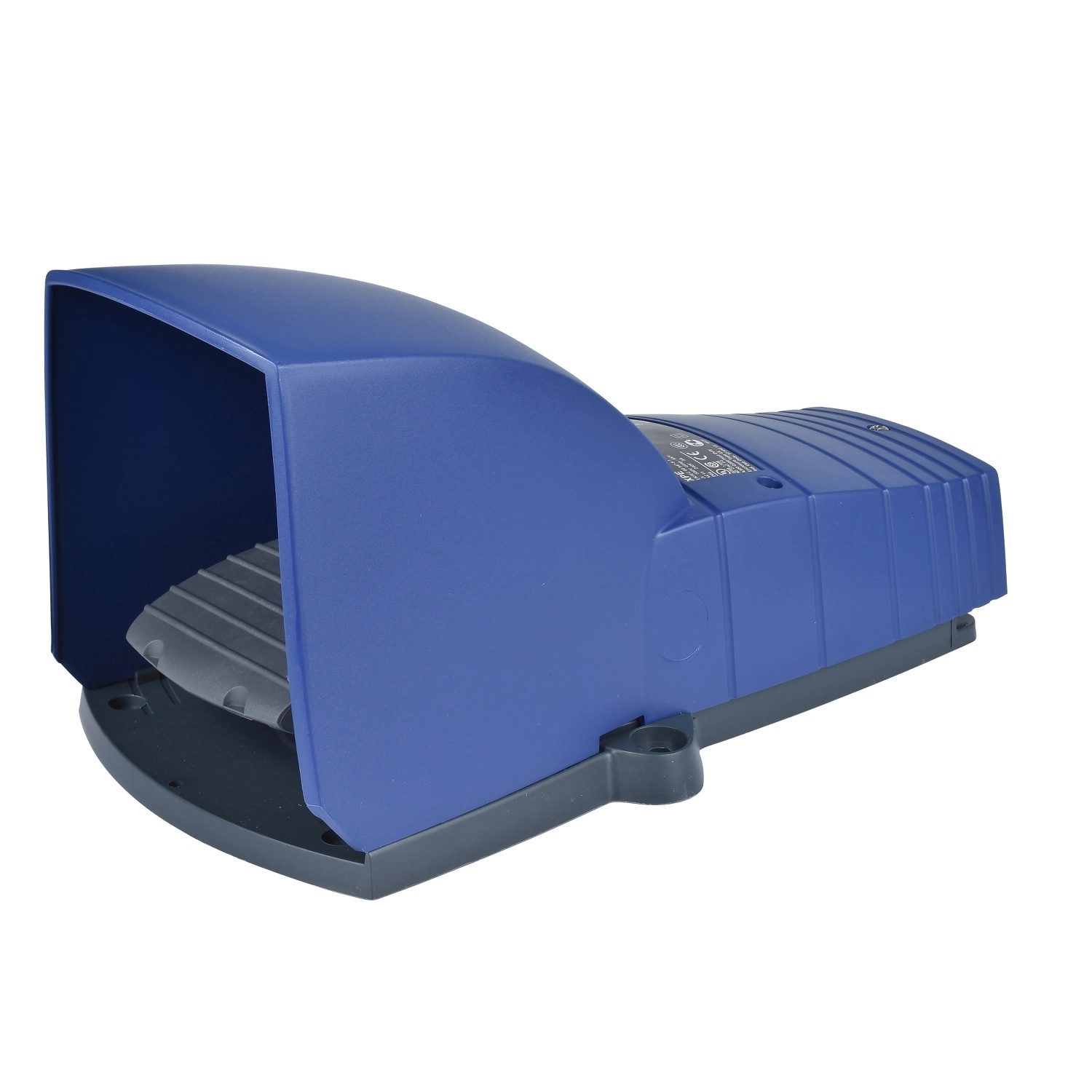

A Schneider Electric Harmony XPE termékcsaládjába tartozó XPEB511 típusszámú lábkapcsoló egy rendkívül megbízható, ipari környezetbe tervezett vezérlőelem, amely számos alkalmazási területen kiválóan helytáll. Ez az egy lábbal működtethető kapcsoló kék színű műanyag házban kerül forgalomba, védőtetővel és kioldó mechanizmussal ellátva, amely megakadályozza a véletlen működtetést és növeli a biztonságot.
A termék műszaki kialakítása kifejezetten a hosszú élettartamra és a megbízható működésre fókuszál. Az egylépcsős működtetési mechanizmus 2 érintkezőt tartalmaz: 1 NC (nyugalmi állapotban zárt) és 1 NO (nyugalmi állapotban nyitott) kontaktust. Ez a konfiguráció lehetővé teszi különböző vezérlési feladatok megvalósítását, legyen szó gépek indításáról, leállításáról vagy biztonsági funkciók ellátásáról. A lábkapcsoló IP66-os védettségi fokozata biztosítja a por és erős vízsugár elleni védelmet, így nedves, poros ipari környezetben is problémamentesen használható.
A Harmony XPE XPEB511 lábkapcsoló kiemelkedő elektromos paraméterekkel rendelkezik. A névleges üzemi áram AC-15 kategóriában 3A 240V-nál, míg DC-13 kategóriában 0,27A 250V-nál az IEC 60947-5-1 A függelék szerint. A névleges szigetelési feszültség 500V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint, amely megfelelő elektromos biztonságot garantál. A készülék impulzus-állósága 6 kV az IEC 60947-1 szerint, rövidzárlat elleni védelme pedig 10A-es gG típusú olvadóbiztosítóval valósítható meg. A kapcsoló mechanikai élettartama lenyűgöző, 10 millió kapcsolási ciklus, ami hosszú távú, megbízható működést tesz lehetővé ipari környezetben is.
A termék üzemeltetési paraméterei is figyelemre méltóak: működési hőmérséklet-tartománya -25°C és +70°C között, tárolási hőmérséklet-tartománya pedig -40°C és +70°C között van. Rezgésállósága 5g (f=10...500 Hz) az IEC 60068-2-6 szerint, ütésállósága pedig 30g az IEC 60068-2-27 szerint. A csatlakozás csavaros kapcsokkal történik, amelyek lehetővé teszik maximum 1x2,5 mm² vagy 2x1,5 mm² keresztmetszetű vezetékek bekötését, kábelvéggel vagy anélkül. A termék rendelkezik UL és CSA tanúsítvánnyal is, így nemzetközi szinten is elfogadott és használható különböző ipari alkalmazásokban. A Schneider Electric XPEB511 lábkapcsoló ideális választás olyan ipari környezetben, ahol a kéz szabadon hagyása mellett szükséges vezérlési műveleteket végrehajtani, például szerszámgépek, gyártósorok vagy biztonsági rendszerek működtetésekor.
Schneider Electric Harmony XPE - XPEB511 - lábkapcsoló, 1 fokozatú, 1NC+NO, védőtetővel, műanyag, kioldóval, kék műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XPE
Terméktípus: Lábkapcsoló
Anyag: Műanyag
Lábkapcsoló típusa: Egylábas kapcsoló
Rövidített terméknév: XPEB
Mellékelt felszerelés: Védőtető
Kioldó mechanizmus: Kioldó mechanizmussal
Működtetési mód: 1 lépéses
Érintkezők típusa és összetétele: 2 NC + NO
Szín: Kék
Műszaki paraméterek
Pozitív nyitás: IEC 60947-5-1 K függelék szerinti
Csatlakozások - kapcsok: Csavaros kapocs, <= 1 x 2,5 mm² kábelvéggel vagy anélkül
Csavaros kapocs, <= 2 x 1,5 mm² kábelvéggel vagy anélkül
Mechanikai élettartam: 10000000 ciklus
Névleges üzemi áram: 3 A, 240 V, AC-15, A300
0.27 A, 250 V, DC-13, Q300 az IEC 60947-5-1 A függelék szerint
Névleges szigetelési feszültség: 500 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
500 V (3-as szennyezettségi fokozat) az NF C 20-040 C csoport szerint
500 V (3-as szennyezettségi fokozat) a VDE 0110 C csoport szerint
300 V az UL 508 szerint
300 V a CSA C22.2 14. sz. szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Maximális ellenállás a kapcsok között: 25 MOhm az IEC 60255-7 3. kategória szerint
25 MOhm az NF C 93-050 A módszer szerint
Rövidzárlat elleni védelem: 10 A gG típusú olvadóbiztosító az IEC 60947-5-1 szerint
10 A gG típusú olvadóbiztosító a VDE 0660-200 szerint
Névleges üzemi teljesítmény W-ban: 10 W DC-13, működési gyakoriság <60 ciklus/perc, 5000000 ciklus, 24 V, terhelési tényező: 0,5 az IEC 60947-5-1 C függelék szerint
4 W DC-13, működési gyakoriság <60 ciklus/perc, 5000000 ciklus, 120 V, terhelési tényező: 0,5 az IEC 60947-5-1 C függelék szerint
7 W DC-13, működési gyakoriság <60 ciklus/perc, 5000000 ciklus, 48 V, terhelési tényező: 0,5 az IEC 60947-5-1 C függelék szerint
Környezeti paraméterek
Szabványok: NF E 09-031
Terméktanúsítványok: UL
CSA
Védőkezelés: TH
Működési környezeti hőmérséklet: -25…70 °C
Tárolási környezeti hőmérséklet: -40…70 °C
Rezgésállóság: 5 gn (f= 10…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn az IEC 60068-2-27 szerint
Túlfeszültség kategória: II. osztály az IEC 61140 szerint
II. osztály az NF C 20-030 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
Méretek
Rögzítési furatok: Ø 16 x 4 süllyesztett furat
Védőburkolat rögzítése: 4 rozsdamentes acél rögzítőcsavar. Meghúzási nyomaték: 1 N.m
