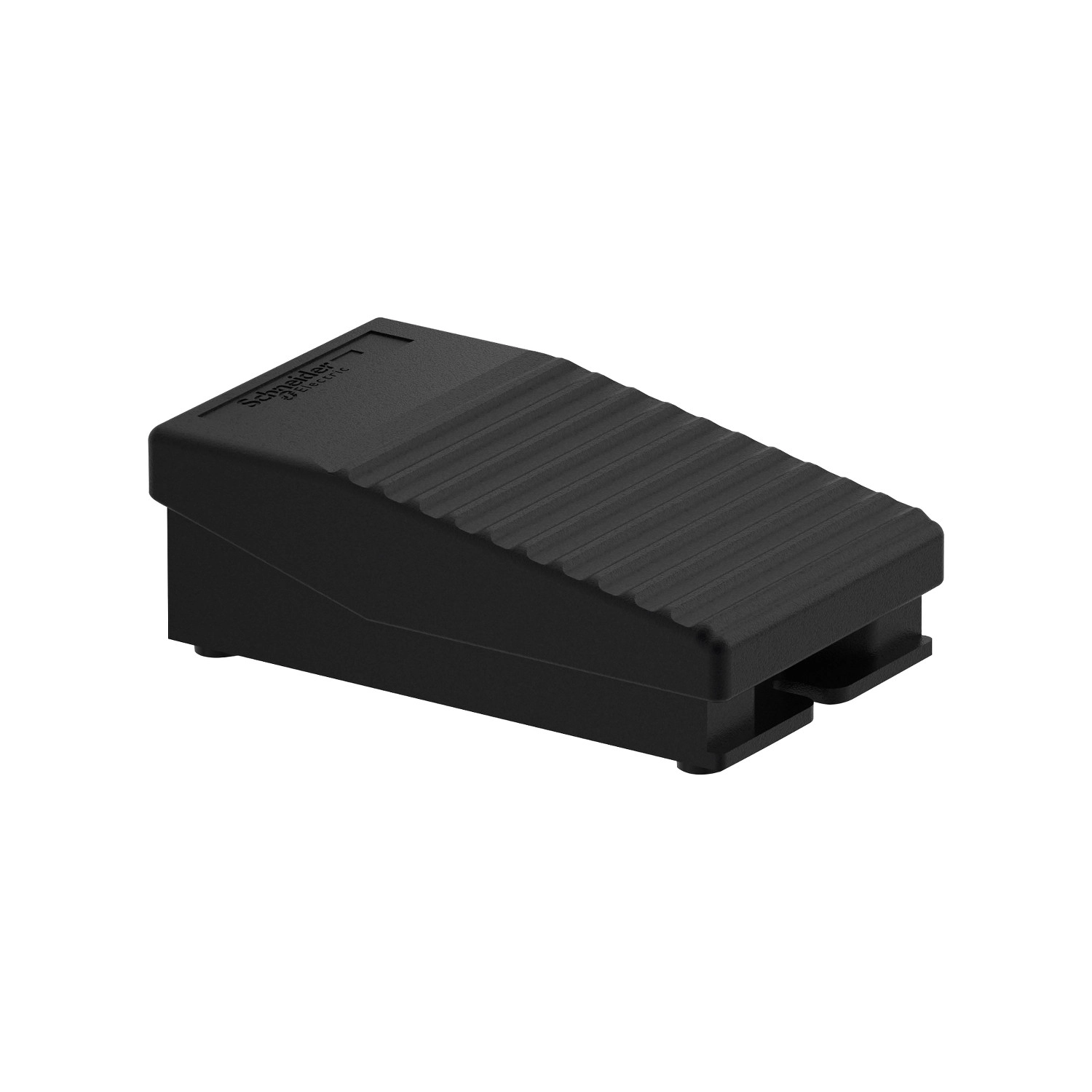

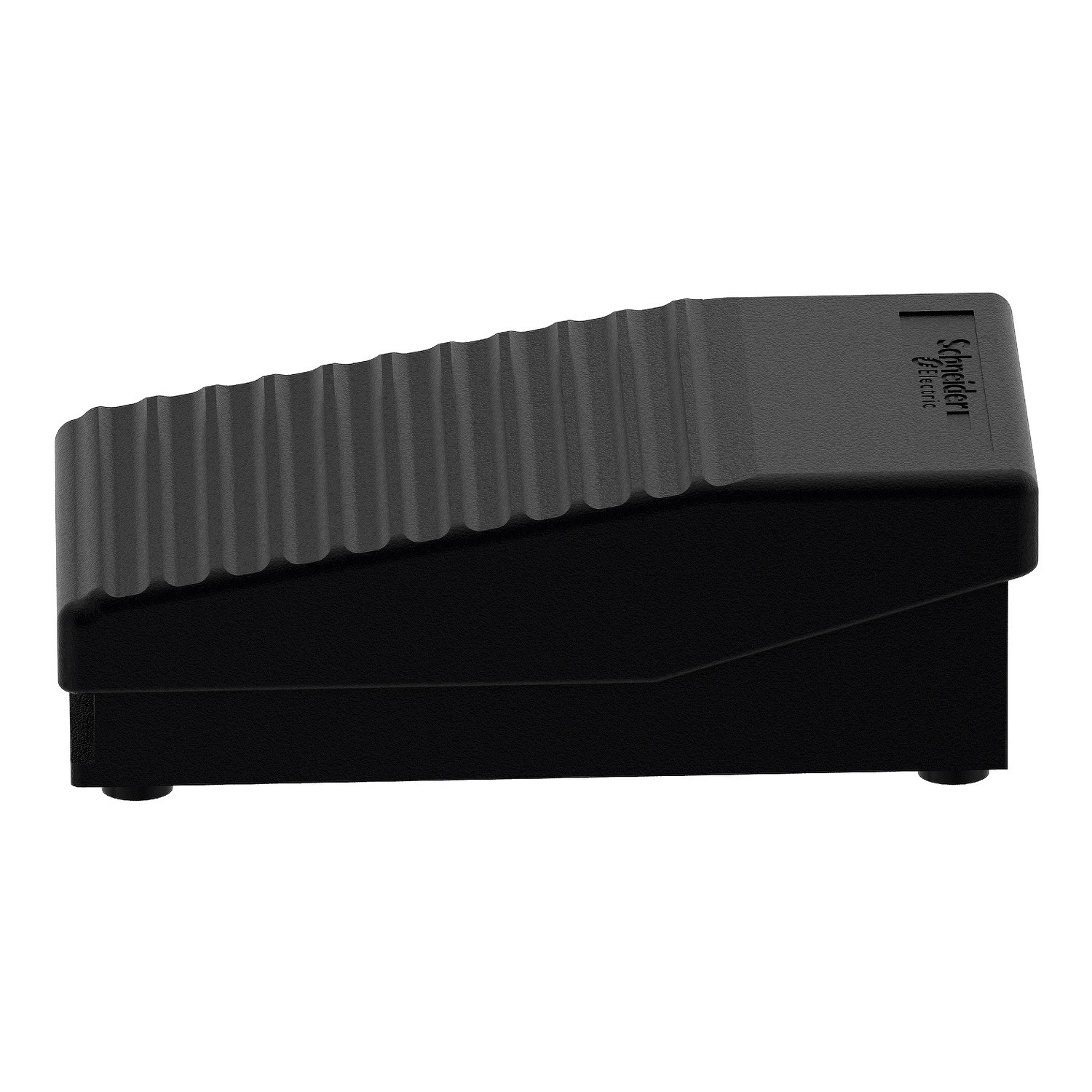

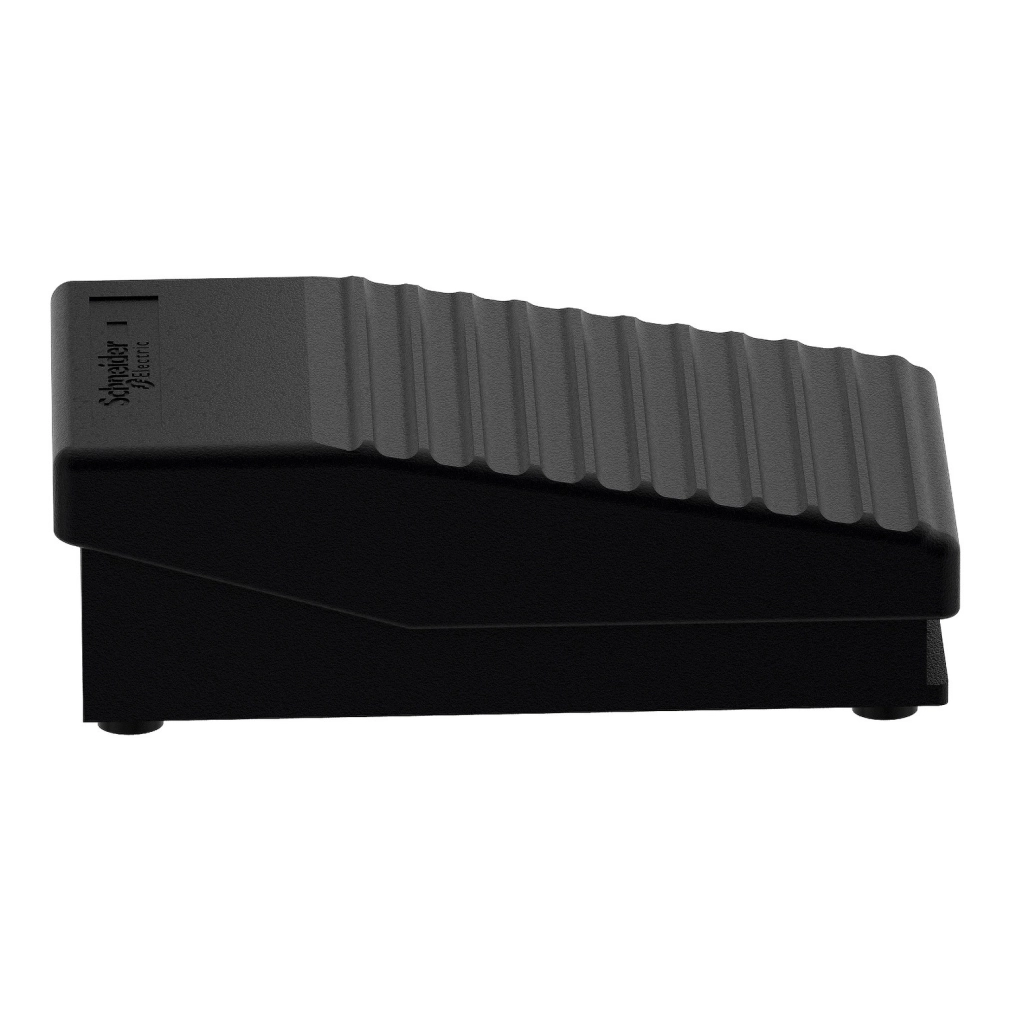

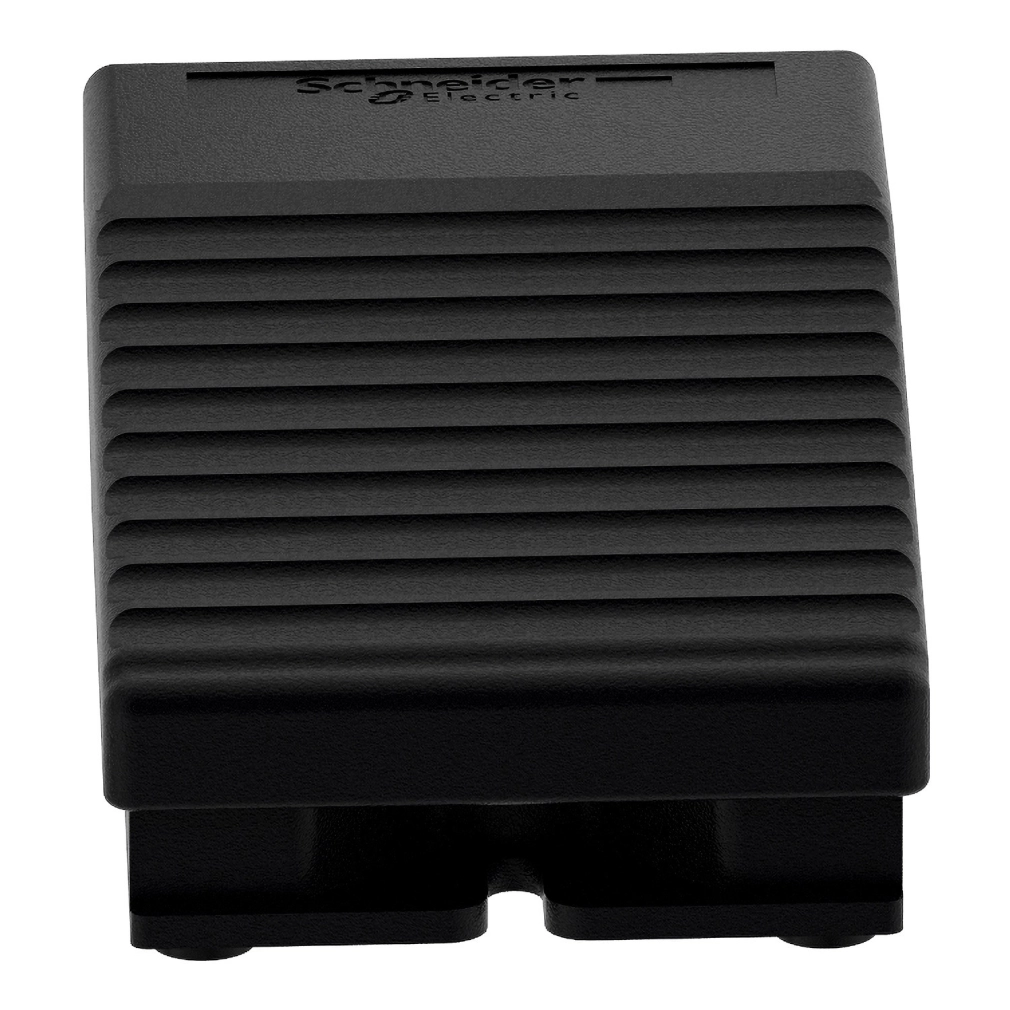

A Schneider Electric Harmony XPE termékcsaládba tartozó XPEA110 típusú lábkapcsoló egy megbízható ipari vezérlőeszköz, amely számos alkalmazási területen használható fel. Ez a fekete, műanyag burkolatú, egyszerű és strapabíró kivitelezésű lábkapcsoló ideális választás olyan környezetben, ahol a kézi működtetés nem praktikus vagy nem lehetséges, és lábbal történő vezérlésre van szükség.
A Harmony XPE XPEA110 modell egy lépcsős működtetéssel rendelkezik, amely 1 NC (alaphelyzetben zárt) és 1 NO (alaphelyzetben nyitott) érintkezőkonfigurációt tartalmaz. Ez a kontaktus elrendezés rendkívül sokoldalúvá teszi, hiszen különböző áramkörök egyidejű vezérlésére alkalmas. A készülék IP43 védettségi szinttel rendelkezik, ami megfelelő védelmet biztosít por és fröccsenő víz ellen, így alkalmas ipari környezetben történő használatra is. A lábkapcsoló nem rendelkezik védőtetővel, így olyan alkalmazásokhoz ajánlott, ahol nincs szükség véletlenszerű működtetés elleni védelemre, vagy ahol a gyorsabb hozzáférés a lábkapcsolóhoz elsődleges szempont.
A Schneider Electric XPEA110 lábkapcsoló kiemelkedő műszaki paraméterekkel rendelkezik. A készülék mechanikai élettartama 2 millió kapcsolási ciklus, ami hosszú távú, megbízható működést biztosít még intenzív használat esetén is. Az érintkezők névleges üzemi árama AC-15 kategóriában 3A 240V-on, illetve DC-13 kategóriában 0,27A 250V-on. A névleges szigetelési feszültsége 500V (3-as szennyezettségi fokozat mellett), míg a névleges lökőfeszültség-állóság 6kV az IEC 60947-1 szabvány szerint. A lábkapcsoló rendkívül rugalmas csatlakoztatási lehetőségeket kínál: csavaros kapcsokkal rendelkezik, amelyek 1x2,5 mm² vagy 2x1,5 mm² vezetékek fogadására alkalmasak, kábelvég nélkül vagy kábelvéggel egyaránt. A kábelbevezetés szempontjából 1 db M20-as és 1 db M16-os tömszelence számára kialakított sima furattal rendelkezik, ami tovább növeli a telepítési lehetőségek számát.

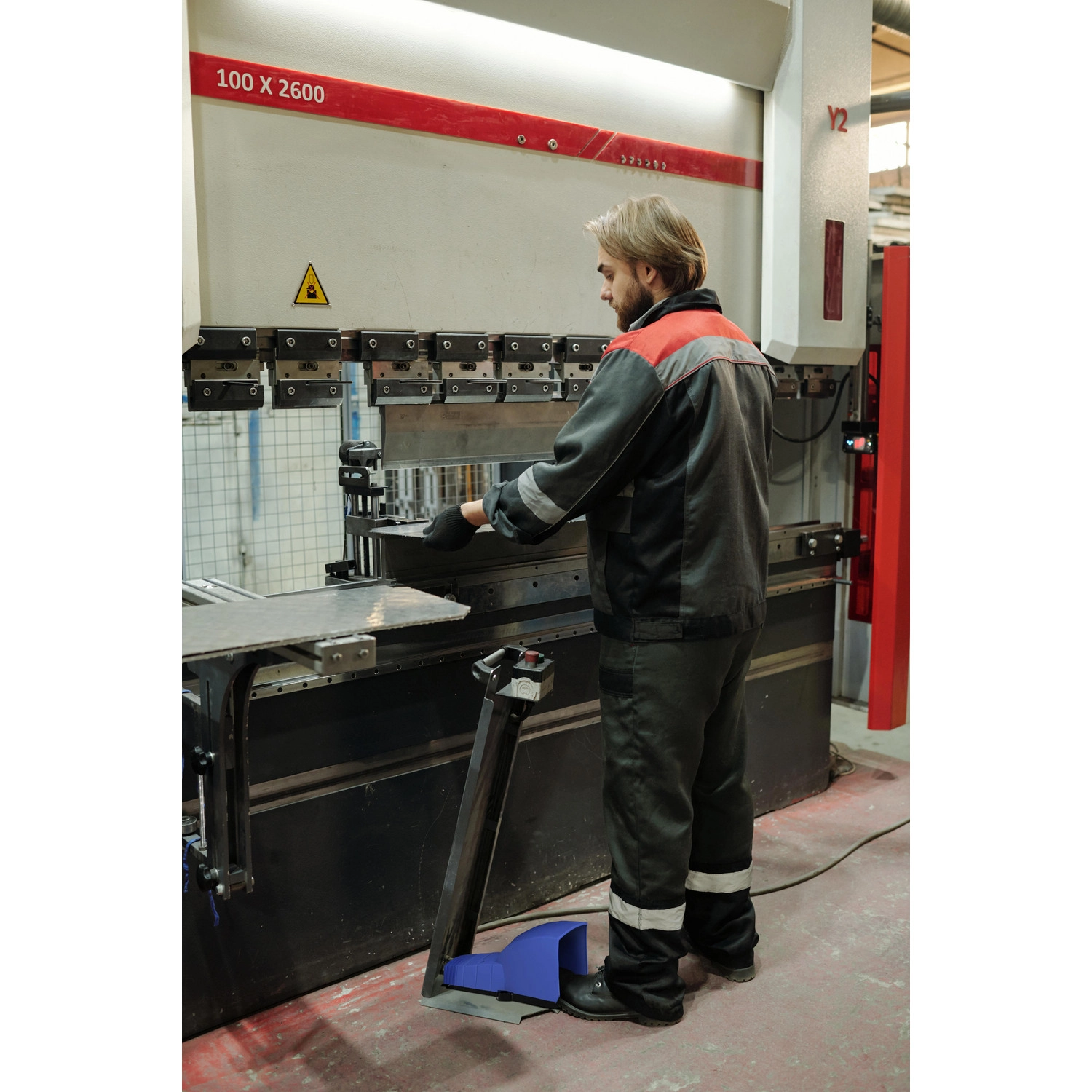

A készülék különösen ajánlott olyan ipari környezetben, ahol gyakori lábbal történő kapcsolás szükséges, például gyártósorokon, gépek mellett, vagy olyan munkaállomásokon, ahol a kezelő keze foglalt, és lábbal kell vezérelni bizonyos funkciókat. Az XPEA110 lábkapcsoló kompakt méretei (154 x 161 x 54 mm) lehetővé teszik a könnyű elhelyezést a munkaterületen. A termék biztonságát növeli a pozitív nyitás funkció, amely az IEC 60947-5-1 szabvány K melléklete szerint biztosítja a kontaktusok biztonságos szétválasztását még esetleges összehegedés esetén is. Rövidzárlat elleni védelemként 10A-es gG típusú olvadóbiztosító használata javasolt. A Schneider Electric XPEA110 lábkapcsoló kiemelkedő minőséget és megbízhatóságot képvisel, ami a Harmony termékcsalád védjegye.
Schneider Electric Harmony XPE - XPEA110 - lábkapcsoló, 1 fokozatú, 1NO+1NC, védeőtető nélkül, műanyag, fekete műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XPE
Termék vagy alkatrész típusa: Lábkapcsoló
Anyag: Műanyag
Lábkapcsoló típus: Egyetlen lábkapcsoló
Eszköz rövid neve: XPEA
Működtető mechanizmus: Működtető mechanizmus nélkül
Érintkező működtetés: 1 lépés
Érintkezők típusa és összetétele: 1 NC + 1 NO
Szín: Fekete
Kiegészítő jellemzők
Pozitív nyitás: Az IEC 60947-5-1 szabvány K függelékének megfelelően
Csatlakozások - terminálok: Csavaros szorító kapocs, <= 1 x 2,5 mm² kábelvéggel vagy anélkül
Csavaros szorító kapocs, <= 2 x 1,5 mm² kábelvéggel vagy anélkül

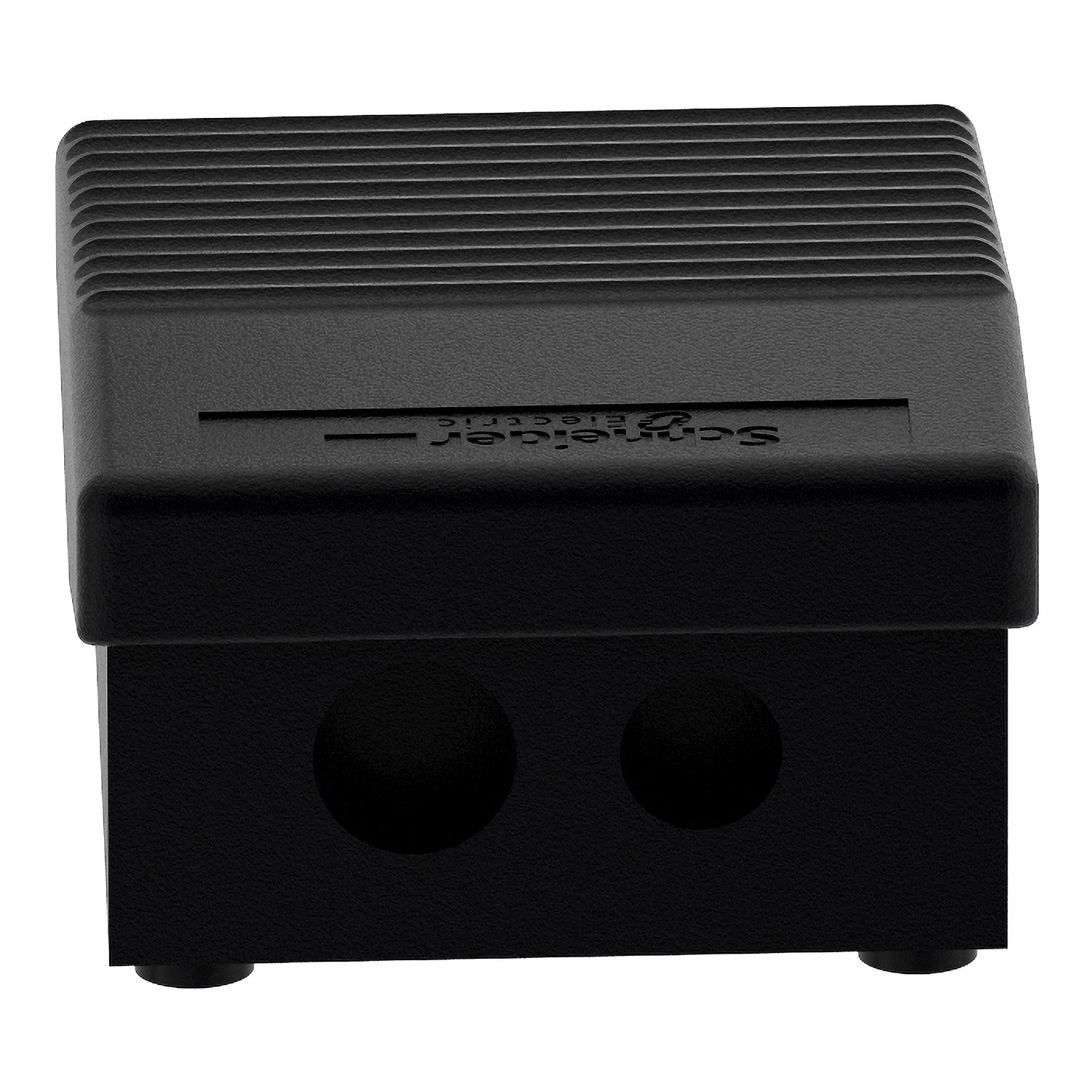

Kábelbevezetés: 1 sima furat M20 tömszelence számára
1 sima furat M16 tömszelence számára
Mechanikai élettartam: 2000000 ciklus
Névleges üzemi áram [Ie]: 3 A, 240 V, AC-15, A300
0,27 A, 250 V, DC-13, Q300 az IEC 60947-5-1 A függelékének megfelelően
Névleges szigetelési feszültség [Ui]: 500 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
500 V (3-as szennyezettségi fok) az NF C 20-040 C csoport szerint
500 V (3-as szennyezettségi fok) a VDE 0110 C csoport szerint
300 V az UL 508 szerint
300 V a CSA C22.2 No 14 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-1 szerint
Maximális ellenállás a kapcsok között: 25 MOhm az IEC 60255-7 3-as kategória szerint
25 MOhm az NF C 93-050 A módszer szerint
Rövidzárlat elleni védelem: 10 A gG típusú olvadóbiztosító az IEC 60947-5-1 szerint
10 A gG típusú olvadóbiztosító a VDE 0660-200 szerint
Névleges üzemi teljesítmény W-ban: 10 W DC-13, működési ráta <60 ciklus/perc, 5000000 ciklus, 24 V, terhelési tényező: 0,5 az IEC 60947-5-1 C függelék szerint
4 W DC-13, működési ráta <60 ciklus/perc, 5000000 ciklus, 120 V, terhelési tényező: 0,5 az IEC 60947-5-1 C függelék szerint
7 W DC-13, működési ráta <60 ciklus/perc, 5000000 ciklus, 48 V, terhelési tényező: 0,5 az IEC 60947-5-1 C függelék szerint
Környezet
Szabványok: IEC 60947-5-1
Védőkezelés: TH
Környezeti működési hőmérséklet: -25...55 °C
Környezeti tárolási hőmérséklet: -40...70 °C
Rezgésállóság: 5 gn (f= 10...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 25 gn az IEC 60068-2-27 szerint
Túlfeszültség kategória: II. osztály az IEC 61140 szerint
II. osztály az NF C 20-030 szerint
IP védettségi fokozat: IP43 az IEC 60529 szerint
Méretek
A lábkapcsoló méretei:
- Hosszúság: 154 mm (6.06 in.)
- Szélesség: 161 mm (6.34 in.)
- Magasság: 54 mm (2.13 in.)
