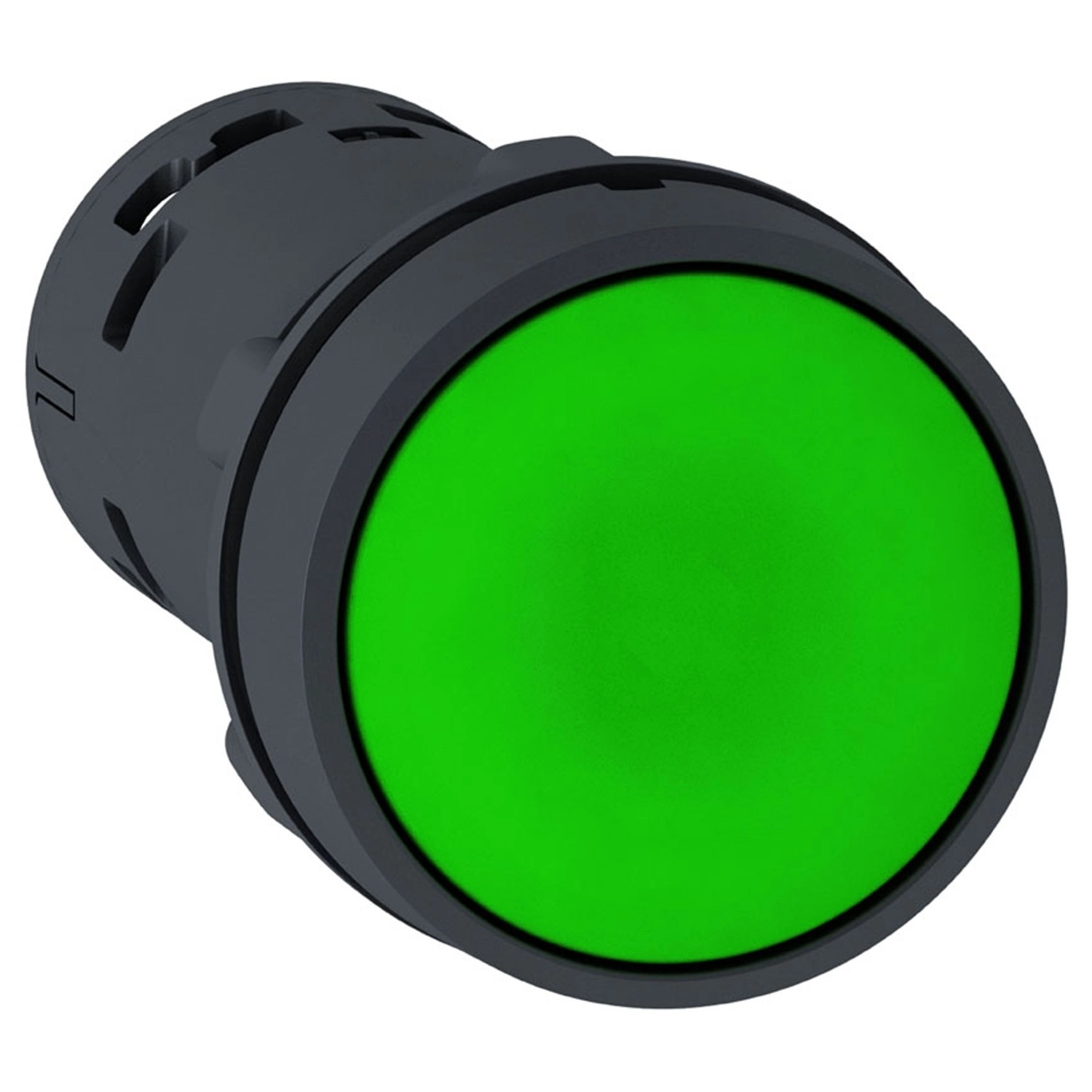

A Schneider Electric Harmony XB7 termékcsaládba tartozó XB7NH35 zöld, süllyesztett nyomógomb egy professzionális ipari kapcsolóelem, amely számos vezérlési alkalmazásban használható. Ez a 22 mm átmérőjű, nyomással visszaálló (push-to-release) kialakítású kapcsoló 1NO + 1NC érintkezőkonfigurációval rendelkezik, és jelölés nélküli kivitelben készült, így rugalmasan használható különböző környezetekben.
A Harmony XB7 termékcsalád XB7NH35 nyomógombja megfelel az ipari környezetek szigorú követelményeinek, amit a kettős IP védettség is bizonyít: elölről IP65, hátulról IP20 fokozattal rendelkezik az IEC 60529 szabvány szerint. Ez a nyomógomb monolitikus kialakítású, vagyis egy integrált egységként kezelhető a telepítés során. Csatlakoztatása csavaros kapcsokkal történik, amelyek lehetővé teszik 2x1,5 mm² kábelvéggel ellátott, vagy 1x0,34...2x2,5 mm² kábelvég nélküli vezetékek biztonságos rögzítését az IEC 60947-1 szabványnak megfelelően.
A nyomógomb telepítése egyszerű, a szabványos 22,5 mm átmérőjű (22,3 +0,4/0 mm) rögzítőfuraton keresztül történik. Felszerelhető fém panelre (1-6 mm vastagság) vagy műanyag panelre (2-6 mm vastagság), minimum 30x40 mm központi távolsággal. A rögzítés az alatta elhelyezkedő anyával történik, 2-2,4 Nm nyomatékkal. Az XB7NH35 működtetése lassú bontású, és NC érintkezője pozitív nyitású az IEC 60947-5-1 szabvány K függeléke szerint, ami különösen fontos biztonsági alkalmazásokban. A termék mechanikai élettartama kiemelkedően magas, 300 000 ciklus.
A nyomógomb villamos paraméterei is figyelemre méltóak. 250V névleges szigetelési feszültséggel (Ui) és 4 kV névleges lökőfeszültség-állósággal (Uimp) rendelkezik az IEC 60947-1 szerint. A névleges üzemi áram (Ie) többféle kapcsolási kategóriában is meghatározott: DC-13 esetén 0,1A (250V) vagy 0,22A (125V), míg AC-14 kategóriában 0,3A (240V) vagy 0,6A (120V). Villamos élettartama akár 1 000 000 kapcsolási ciklus is lehet a különböző terhelési feltételek mellett. A rövidzárlat elleni védelem 4A-es gG típusú biztosítékkal biztosítható az IEC 60947-5-1 szabvány szerint. A termék magas megbízhatóságát jelzi az Λ <= 10exp(-6) érték 17V, 5mA mellett az IEC 60947-5-4 szerint.
Schneider Electric Harmony XB7 - XB7NH35 műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB7
Terméktípus: Nyomógomb
Rövid név: XB7
Szerelési átmérő: 22 mm
IP védettségi fokozat: IP20 (hátsó oldal), IP65 (elülső oldal) az IEC 60529 szerint
Jelzőegység fejformája: Kerek
Működtető típusa: nyomó és nyomással visszaálló
Működtető profilja: Zöld süllyesztett
Érintkező típusa és összetétele: 1 NO + 1 NC
Csatlakozási adatok
Csatlakozók - terminálok: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros kapcsok: 1 x 0,34...2 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szerint
Csavarfej formája: Kereszthornyos (kompatibilis JIS No 1, Philips No 1, pozidrive No 1 csavarhúzóval) és laposhornyos (kompatibilis 4 mm és 5,5 mm lapos csavarhúzóval)
Fizikai jellemzők
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 51,5 mm
Terminálok leírása ISO n°1: (13-14)NO, (21-22)NC
Eszköz rögzítése: Rögzítőfurat - átmérő: 22,5 mm 22,3 +0,4/0 az IEC 60947-1 szerint
Rögzítési központ: >= 30 x 40 mm (tartópanel) fém - vastagság: 1...6 mm
>= 30 x 40 mm (tartópanel) műanyag - vastagság: 2...6 mm
Rögzítési mód: Rögzítő anya a fej alatt: 2...2,4 N.m
Jelölés: Jelöletlen
Működési jellemzők
Érintkező működése: Lassú bontású
Pozitív nyitás: NC érintkezővel az IEC 60947-5-1 K függeléke szerint
Mechanikai élettartam: 300000 ciklus
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Rövidzárlat elleni védelem: 4 A gG típusú biztosíték az IEC 60947-5-1 szerint
Villamos jellemzők
Névleges szigetelési feszültség [Ui]: 250 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 4 kV az IEC 60947-1 szerint
Névleges üzemi áram [Ie]:
0,1 A 250 V-nál, DC-13, R300 az IEC 60947-5-1 szerint
0,22 A 125 V-nál, DC-13, R300 az IEC 60947-5-1 szerint
0,3 A 240 V-nál, AC-14, D300 az IEC 60947-5-1 szerint
0,6 A 120 V-nál, AC-14, D300 az IEC 60947-5-1 szerint
Villamos élettartam:
1000000 ciklus, DC-13, 0,3 A 24 V-nál, működési sebesség <216000 ciklus/perc, terhelési tényező: 0,5 az IEC 60947-5-1 C függeléke szerint
1000000 ciklus, AC-15, 0,03 A 230 V-nál, működési sebesség <216000 ciklus/perc, terhelési tényező: 0,5 az IEC 60947-5-1 C függeléke szerint
1000000 ciklus, AC-15, 0,09 A 240 V-nál, működési sebesség <108000 ciklus/perc, terhelési tényező: 0,5 az IEC 60947-5-1 C függeléke szerint
Villamos megbízhatóság: Λ <= 10exp(-6) 17 V, 5 mA-nél az IEC 60947-5-4 szerint
Környezeti jellemzők
Védőkezelés: TH
Környezeti hőmérséklet tároláshoz: -40...70 °C
Környezeti hőmérséklet működéshez: -25...70 °C
Túlfeszültség kategória: II. osztály az IEC 61140 szerint
Burkolat típusa: 12-es típus, 3-as típus
Szabványok: JIS C8201-5-1, UL 508, IEC 60947-5-1, IEC 60947-1, CSA C22.2 No 14, JIS C8201-1
Terméktanúsítványok: GOST, CCC
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság:
50 gn (időtartam = 11 ms) fél szinusz hullám gyorsulás az IEC 60068-2-27 szerint
30 gn (időtartam = 18 ms) fél szinusz hullám gyorsulás az IEC 60068-2-27 szerint
