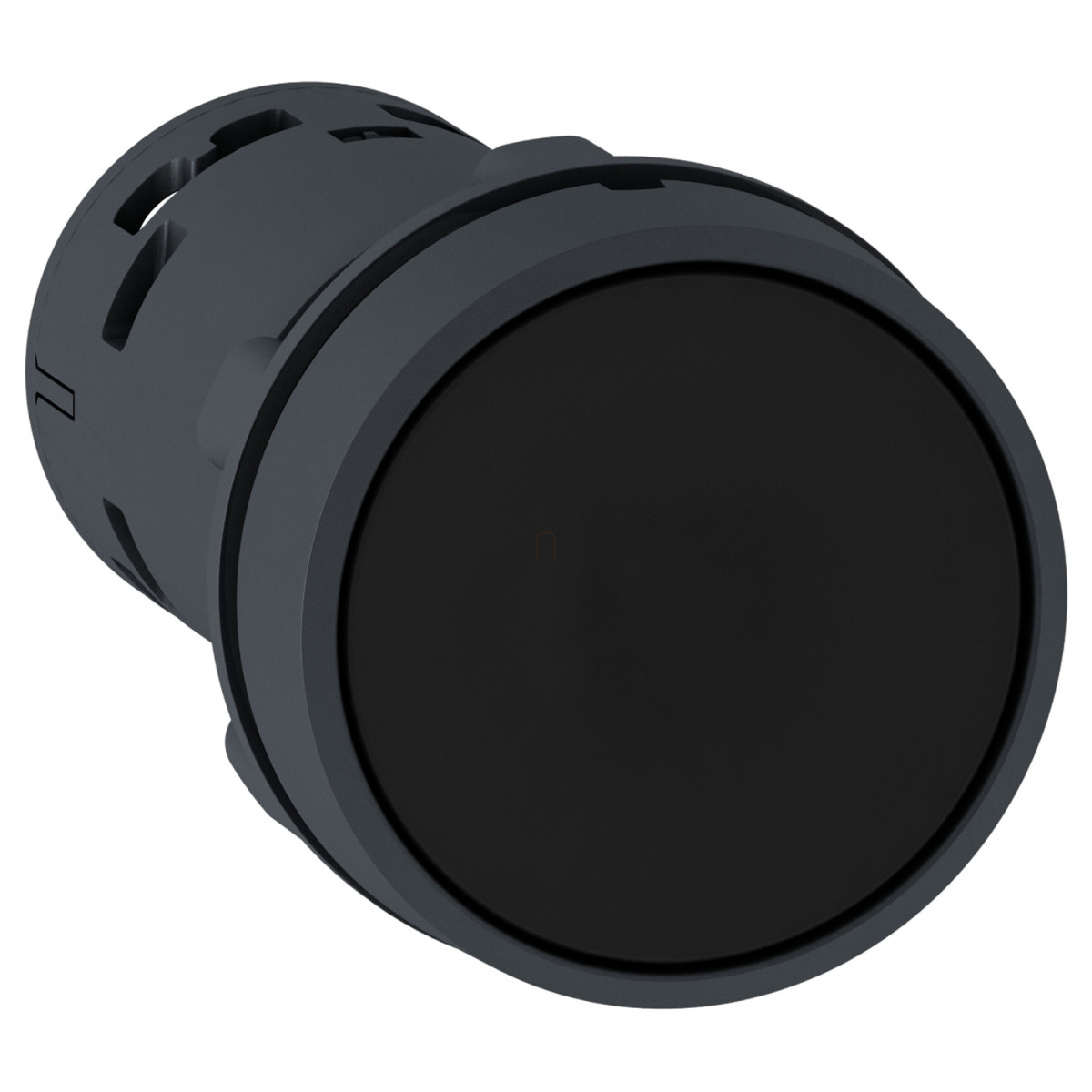

A Schneider Electric Harmony XB7 sorozat XB7NH25 típusú nyomógombja egy kompakt és megbízható megoldás ipari vezérlőrendszerekhez. Ez a fekete, süllyesztett kialakítású nyomógomb kiváló választás olyan alkalmazásokhoz, ahol a professzionális megjelenés és a tartósság egyaránt fontos szempont.
A 22 mm-es rögzítési átmérővel rendelkező XB7NH25 nyomógomb könnyen beépíthető szabványos kezelőpanelekbe. A termék kialakítása lehetővé teszi a gyors és egyszerű telepítést, a rögzítőanyával történő felszerelés pedig mindössze 2-2,4 Nm nyomatékkal kivitelezhető. A nyomógomb nyomásra-elengedésre működő (push-to-release) mechanizmussal rendelkezik, ami biztosítja a megbízható működést még intenzív használat esetén is. A kontaktusok összetétele 1 NO (záró) és 1 NC (nyitó), amelyek megfelelnek az IEC 60947-5-1 K melléklete szerinti pozitív nyitási követelményeknek, így biztonsági alkalmazásokban is használhatók.
A XB7NH25 nyomógomb előlapja IP65-ös, hátsó része pedig IP20-as védelmi szinttel rendelkezik az IEC 60529 szabványnak megfelelően. Ez kiváló védelmet nyújt por és nedvesség ellen a frontoldalon, miközben lehetővé teszi a megfelelő szellőzést a kapcsoló hátsó részén. A termék csatlakoztatása csavaros sorkapcsokkal történik, amelyek lehetővé teszik maximum 2 x 1,5 mm² vezeték bekötését érvéghüvellyel, vagy 1 x 0,34...2 x 2,5 mm² vezeték bekötését érvéghüvely nélkül, az IEC 60947-1 szabványnak megfelelően. A csavarfej kialakítása kompatibilis különböző típusú csavarhúzókkal: kereszthornyos (JIS No 1, Phillips No 1, Pozidriv No 1) és lapos (Ø 4 mm, Ø 5,5 mm).
A Harmony XB7NH25 nyomógomb kiemelkedő elektromos és mechanikai jellemzőkkel rendelkezik. A 250 V-os névleges szigetelési feszültség (Ui) és a 4 kV-os névleges lökőfeszültség-állóság (Uimp) garantálja a biztonságos működést különböző alkalmazásokban. A névleges üzemi áram (Ie) változik a terhelés típusától függően: 0,1 A 250 V DC-13 esetén, 0,22 A 125 V DC-13 esetén, 0,3 A 240 V AC-14 esetén, valamint 0,6 A 120 V AC-14 esetén. A mechanikai élettartam 300 000 ciklus, míg az elektromos élettartam elérheti az 1 000 000 ciklust is különböző terhelési feltételek mellett. A termék elektromos megbízhatósága Λ <= 10exp(-6) 17 V, 5 mA esetén, az IEC 60947-5-4 szabványnak megfelelően. Az XB7NH25 nyomógomb ellenáll a vibrációnak (5 gn, f= 2...500 Hz) és a mechanikai ütéseknek (50 gn 11 ms időtartamig vagy 30 gn 18 ms időtartamig).
Schneider Electric Harmony XB7 - XB7NH25 műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB7
Terméktípus: Nyomógomb
Eszköz rövid neve: XB7
Szerelési átmérő: 22 mm
IP védettség: IP20 (hátlap) az IEC 60529 szerint, IP65 (előlap) az IEC 60529 szerint
Jelzőegység fejének alakja: Kerek
Működtető típusa: nyomó és nyomva-visszaálló
Működtető profil: Fekete süllyesztett
Érintkezők típusa és összetétele: 1 NO + 1 NC
Csatlakozások - sorkapcsok: Csavaros sorkapcsok, <= 2 x 1,5 mm² érvéghüvellyel az IEC 60947-1 szerint; Csavaros sorkapcsok, 1 x 0,34...2 x 2,5 mm² érvéghüvely nélkül az IEC 60947-1 szerint
Eszköz kivitele: Egységes termék
Kiegészítő információk
CAD szélesség: 29 mm
CAD magasság: 29 mm
CAD mélység: 51,5 mm
Sorkapocs leírása ISO n°1: (21-22)NC, (13-14)NO
Eszköz rögzítése: Rögzítőfurat - átmérő: 22,5 mm 22,3 +0,4/0 az IEC 60947-1 szerint
Rögzítési középpont: >= 30 x 40 mm (tartópanel) fém - vastagság: 1...6 mm; >= 30 x 40 mm (tartópanel) műanyag - vastagság: 2...6 mm
Rögzítési mód: Rögzítőanya a fej alatt: 2...2,4 Nm
Jelölés: Jelöletlen
Érintkezés működtetése: Lassú bontás
Pozitív nyitás: NC érintkezővel az IEC 60947-5-1 K melléklete szerint
Mechanikai élettartam: 300000 ciklus
Meghúzási nyomaték: 0,8...1,2 Nm az IEC 60947-1 szerint
Elektromos jellemzők
Csavarfej alakja: Kereszthornyos, kompatibilis JIS No 1 csavarhúzóval; Kereszthornyos, kompatibilis Philips no 1 csavarhúzóval; Kereszthornyos, kompatibilis pozidriv No 1 csavarhúzóval; Hornyos, kompatibilis lapos Ø 4 mm csavarhúzóval; Hornyos, kompatibilis lapos Ø 5,5 mm csavarhúzóval
Rövidzárlat elleni védelem: 4 A gG típusú olvadóbiztosíték az IEC 60947-5-1 szerint
[Ui] névleges szigetelési feszültség: 250 V (szennyezettségi fok 3) az IEC 60947-1 szerint
[Uimp] névleges lökőfeszültség-állóság: 4 kV az IEC 60947-1 szerint
[Ie] névleges üzemi áram: 0,1 A 250 V-nál, DC-13, R300 az IEC 60947-5-1 szerint; 0,22 A 125 V-nál, DC-13, R300 az IEC 60947-5-1 szerint; 0,3 A 240 V-nál, AC-14, D300 az IEC 60947-5-1 szerint; 0,6 A 120 V-nál, AC-14, D300 az IEC 60947-5-1 szerint
Elektromos élettartam: 1000000 ciklus, DC-13, 0,3 A 24 V-nál, működési arány <216000 ciklus/perc, terhelési tényező: 0,5 az IEC 60947-5-1 C melléklete szerint; 1000000 ciklus, AC-15, 0,03 A 230 V-nál, működési arány <216000 ciklus/perc, terhelési tényező: 0,5 az IEC 60947-5-1 C melléklete szerint; 1000000 ciklus, AC-15, 0,09 A 240 V-nál, működési arány <108000 ciklus/perc, terhelési tényező: 0,5 az IEC 60947-5-1 C melléklete szerint
Elektromos megbízhatóság: Λ <= 10exp(-6) 17 V-nál, 5 mA az IEC 60947-5-4 szerint
Környezeti adatok
Védőkezelés: TH
Környezeti levegőhőmérséklet tároláshoz: -40...70 °C
Környezeti levegőhőmérséklet működéshez: -25...70 °C
Túlfeszültség kategória: II. osztály az IEC 61140 szerint
Burkolat típusa: Type 12, Type 3
Szabványok: IEC 60947-1, CSA C22.2 No 14, JIS C8201-5-1, UL 508, IEC 60947-5-1, JIS C8201-1
Terméktanúsítványok: CCC, GOST
Vibrációállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 50 gn (időtartam = 11 ms) félszinuszos gyorsulásra az IEC 60068-2-27 szerint; 30 gn (időtartam = 18 ms) félszinuszos gyorsulásra az IEC 60068-2-27 szerint
