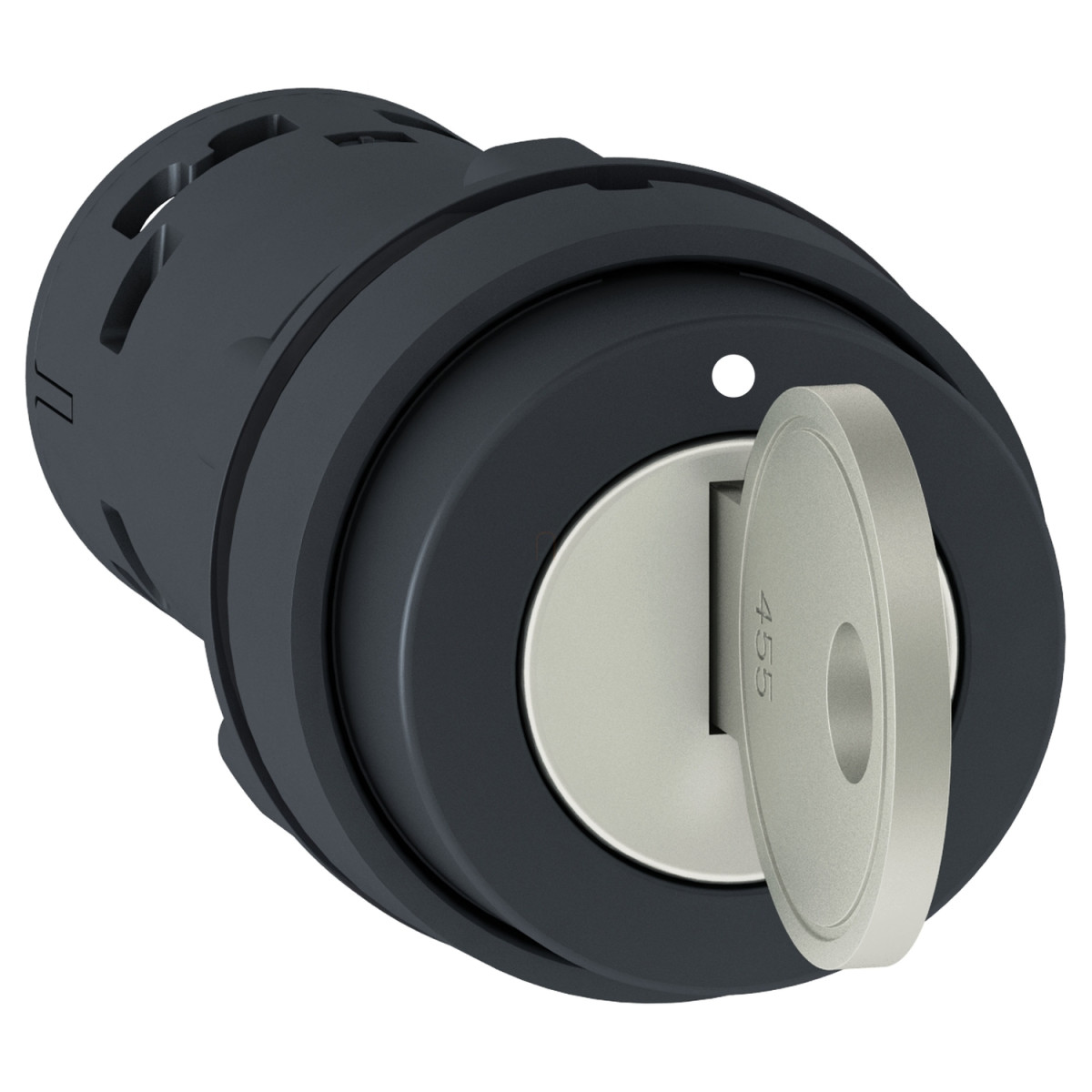

A Schneider Electric Harmony XB7 sorozatba tartozó XB7NG21 monolitikus választókapcsoló ideális megoldást kínál ipari vezérlőpanelekhez és gépvezérlésekhez. Ez a 22 mm átmérőjű, fekete műanyag házas készülék kétállású kulcsos kezelőszervvel rendelkezik, amely fokozott biztonságot és hozzáférés-korlátozást biztosít a kritikus alkalmazásokban.
Az XB7NG21 készülék kulcsos kapcsoló technológiát alkalmaz, 455-ös kulcstípussal, amely csak a bal oldali pozícióban távolítható el. A kulcsos működtetés védelmet nyújt a jogosulatlan kapcsolások ellen, így kiválóan alkalmazható olyan helyeken, ahol csak arra jogosult személyek változtathatnak a berendezés üzemállapotán. A kapcsoló stay-put (maradó) funkcióval rendelkezik, ami azt jelenti, hogy a kapcsoló a választott pozícióban marad a kezelés után. A kapcsoló 90°-os elfordulással két pozícióba állítható, és 1 NO (záró) érintkezővel rendelkezik.
A Harmony XB7NG21 kiváló villamos paraméterekkel rendelkezik. Üzemi áramértékei széles tartományt fednek le, például DC-13 üzemmódban 0,1 A 250 V-on vagy 0,22 A 125 V-on, illetve AC-14 üzemmódban 0,3 A 240 V-on vagy 0,6 A 120 V-on. Az elektromos élettartam lenyűgöző, akár 1.000.000 működési ciklust is elérhet különböző terhelési feltételek mellett. A névleges szigetelési feszültség 250 V (3-as szennyezettségi fok esetén), lökőfeszültség-állósága pedig 4 kV az IEC 60947-1 szabvány szerint. Rövidzárlat elleni védelmét 4 A-es gG típusú olvadóbiztosító biztosítja.
A termék mechanikai jellemzői is kiemelkedőek. Mechanikai élettartama 300.000 működési ciklus, csatlakoztatása csavaros kapcsokkal történik, amelyek maximum 2 x 1,5 mm² keresztmetszetű, érvéghüvelyes, vagy 1 x 0,34...2 x 2,5 mm² keresztmetszetű vezetékek fogadására alkalmasak. A csavarfej kialakítása többféle csavarhúzótípussal kompatibilis (JIS No 1, Philips no 1, pozidriv No 1, valamint lapos 4 mm és 5,5 mm). A rögzítőanya meghúzási nyomatéka 2-2,4 Nm, míg a kapcsok meghúzási nyomatéka 0,8-1,2 Nm között ajánlott.
A Schneider Electric Harmony XB7NG21 kapcsoló környezeti védettségi szintje IP65 az előlapi oldalon és IP20 a hátoldalon, az IEC 60529 szabványnak megfelelően. Üzemi hőmérséklet-tartománya -25°C-tól +70°C-ig terjed, míg tárolási hőmérséklete -40°C és +70°C között lehet. A készülék megfelel az IEC 60947-1, IEC 60947-5-1, UL 508, JIS C8201-5-1, CSA C22.2 No 14 és JIS C8201-1 szabványoknak. Rezgésállósága 5 gn (f= 2...500 Hz), lökésállósága pedig 30-50 gn az alkalmazott tesztfeltételektől függően.
Schneider Electric Harmony XB7 - XB7NG21 műszaki adatok
Főbb tulajdonságok
Termékcsalád: Harmony XB7
Terméktípus: Választókapcsoló
Eszköz rövid neve: XB7
Szerelési átmérő: 22 mm
IP védelmi fokozat: IP20 (hátlap) az IEC 60529 szerint
IP65 (előlap) az IEC 60529 szerint
Működtetés jellemzői
Jelzőegység fejének alakja: Kerek
Működtető típusa: maradó
Működtető pozíció információ: 2 pozíció 90°
Kulcszár típusa: 455-ös kulcs
Kulcs kihúzási pozíció: Bal oldali
Érintkezők típusa és összetétele: 1 NO
Pozitív nyitás: Nélkül
Méretek és szerelés
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 83 mm
Kapcsok leírása ISO n°1 (13-14)NO
Eszköz szerelése: Rögzítő furat - átmérő: 22,5 mm 22,3 +0,4/0 az IEC 60947-1 szerint
Rögzítési központ: >= 30 x 40 mm (tartópanel) fém - vastagság: 1…6 mm
>= 30 x 40 mm (tartópanel) műanyag - vastagság: 2…6 mm
Rögzítési mód: Rögzítő anya: 2…2,4 N.m
Elektromos jellemzők
Érintkező működés: Lassú-bontás
Csatlakozások - kapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² érvéghüvellyel az IEC 60947-1 szerint
Csavaros kapcsok, 1 x 0,34...2 x 2,5 mm² érvéghüvely nélkül az IEC 60947-1 szerint
Meghúzási nyomaték: 0,8…1,2 N.m az IEC 60947-1 szerint
Csavarfej alakja: Kereszt kompatibilis JIS No 1 csavarhúzóval
Kereszt kompatibilis Philips no 1 csavarhúzóval
Kereszt kompatibilis pozidriv No 1 csavarhúzóval
Hornyolt kompatibilis lapos Ø 4 mm csavarhúzóval
Hornyolt kompatibilis lapos Ø 5,5 mm csavarhúzóval
Rövidzárlat elleni védelem: 4 A patronos biztosíték gG típus az IEC 60947-5-1 szerint
[Ui] névleges szigetelési feszültség: 250 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
[Uimp] névleges lökőfeszültség-állóság: 4 kV az IEC 60947-1 szerint
Teljesítmény jellemzők
[Ie] névleges üzemi áram: 0,1 A 250 V-nál, DC-13, R300 az IEC 60947-5-1 szerint
0,22 A 125 V-nál, DC-13, R300 az IEC 60947-5-1 szerint
0,3 A 240 V-nál, AC-14, D300 az IEC 60947-5-1 szerint
0,6 A 120 V-nál, AC-14, D300 az IEC 60947-5-1 szerint
Mechanikai élettartam: 300000 ciklus
Villamos élettartam: 1000000 ciklus, DC-13, 0,3 A 24 V-nál, működési sebesség <216000 cikl/perc, terhelési tényező: 0,5 az IEC 60947-5-1 C függelék szerint
1000000 ciklus, AC-15, 0,03 A 230 V-nál, működési sebesség <216000 cikl/perc, terhelési tényező: 0,5 az IEC 60947-5-1 C függelék szerint
1000000 ciklus, AC-15, 0,09 A 240 V-nál, működési sebesség <108000 cikl/perc, terhelési tényező: 0,5 az IEC 60947-5-1 C függelék szerint
Villamos megbízhatóság: Λ < 10^(-6) 17 V-nál és 5 mA-nél az IEC 60947-5-4 szerint
Környezeti jellemzők
Védőkezelés: TH
Környezeti levegő hőmérséklet tároláshoz: -40…70 °C
Környezeti levegő hőmérséklet működéshez: -25…70 °C
Elektromos áramütés elleni védelem osztálya: II. osztály az IEC 61140 szerint
Burkolat típusa: Type 12, Type 3
Szabványok: IEC 60947-1, IEC 60947-5-1, UL 508, JIS C8201-5-1, CSA C22.2 No 14, JIS C8201-1
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 50 gn (időtartam = 11 ms) fél-szinusz hullám gyorsulásra az IEC 60068-2-27 szerint
30 gn (időtartam = 18 ms) fél-szinusz hullám gyorsulásra az IEC 60068-2-27 szerint
