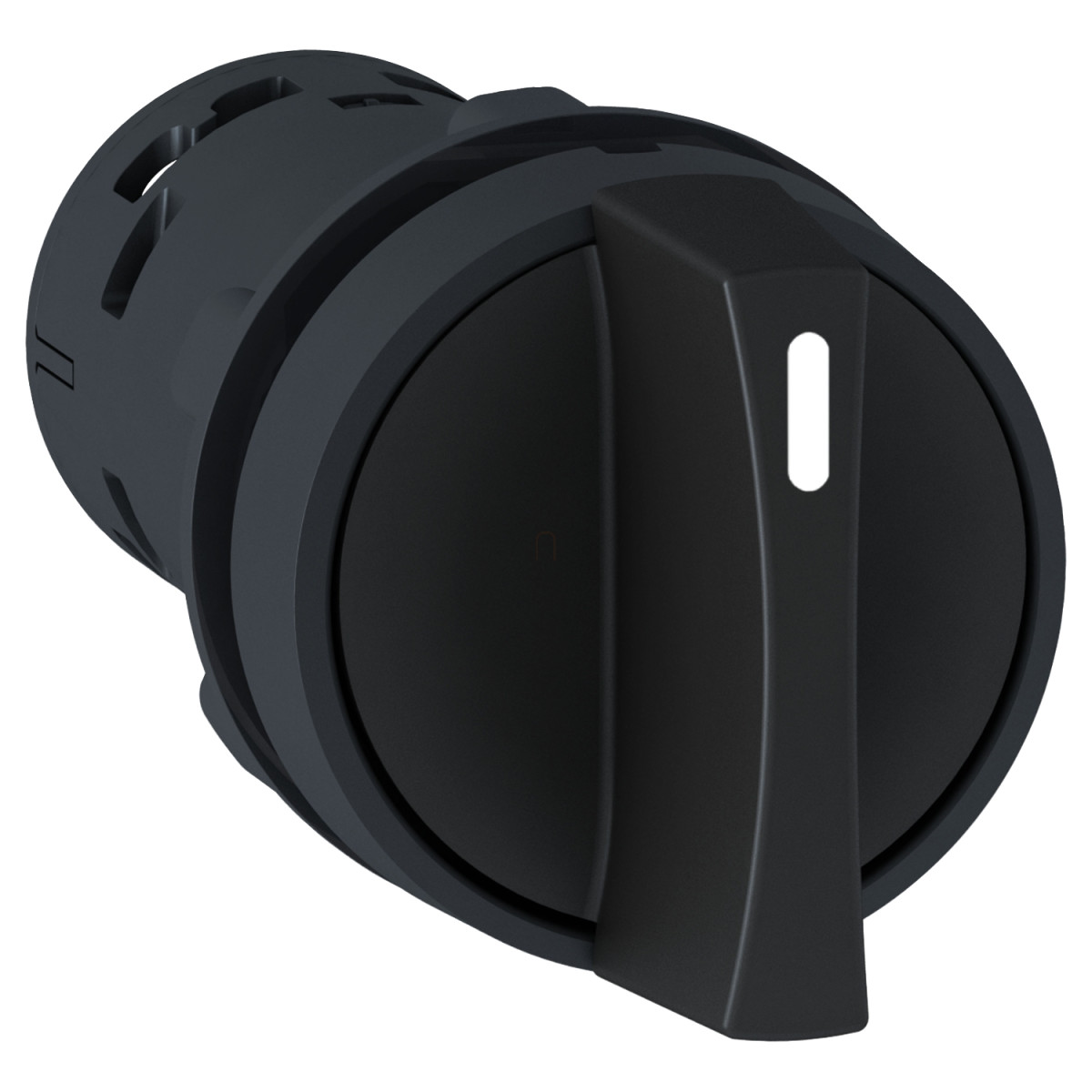

A Schneider Electric Harmony XB7 termékcsalád XB7ND21 típusú monolitikus választókapcsolója egy professzionális ipari kapcsolóeszköz, amely megbízható működést biztosít különböző vezérlési alkalmazásokban. Ez a 22 mm átmérőjű, fekete, standard fogantyús kapcsoló maradó állású (stay put) kivitelben készült, ami azt jelenti, hogy a kapcsolási pozícióban marad a kezelés után, amíg újra át nem állítod.
A Harmony XB7ND21 választókapcsoló két pozícióval rendelkezik, amelyek között 90°-os elfordítással lehet váltani. A kapcsoló 1 NO (alaphelyzetben nyitott) érintkezővel van ellátva, amely alkalmas különböző vezérlési feladatokhoz. A kerek kialakítású kezelőfej fekete standard fogantyúval készül, amely ergonomikus használatot biztosít. A termék IP védettségi szintje kiemelkedő: az előlap IP65 védettséget nyújt, ami por és vízsugár ellen is védelmet jelent, míg a hátoldal IP20 védettséggel rendelkezik az IEC 60529 szabvány szerint.
A műszaki adatok részleteibe merülve, a kapcsoló overall méretei fontosak a tervezés szempontjából: szélessége és magassága 29 mm, teljes mélysége pedig 68,5 mm. A készülék rögzítéséhez 22,5 mm átmérőjű furatot kell készíteni (22,3 mm +0,4/0 mm tűréssel) az IEC 60947-1 szabványnak megfelelően. A rögzítés helyigénye minimum 30 x 40 mm, és a kapcsoló különböző vastagságú panelekre szerelhető: fém panel esetén 1-6 mm, műanyag panel esetén pedig 2-6 mm vastagság megengedett. A rögzítéshez szükséges nyomaték 2-2,4 Nm.
Az elektromos jellemzőket tekintve a XB7ND21 kiváló értékekkel rendelkezik. A névleges szigetelési feszültség 250 V (3-as szennyezettségi fokozat mellett), a névleges lökőfeszültség-állóság pedig 4 kV az IEC 60947-1 szabvány szerint. A névleges üzemi áram széles tartományban változhat az alkalmazástól függően: DC-13 esetén 0,1 A 250 V-nál vagy 0,22 A 125 V-nál, míg AC-14 esetén 0,3 A 240 V-nál vagy 0,6 A 120 V-nál, az IEC 60947-5-1 szabványnak megfelelően. Az elektromos élettartam kiemelkedő, akár 1.000.000 kapcsolási ciklust is kibír különböző terhelési feltételek mellett. A kapcsoló megbízhatósága kiváló, az elektromos megbízhatósági érték Λ < 10exp(-6) 17 V és 5 mA esetén, az IEC 60947-5-4 szabványnak megfelelően.
A termék csatlakozási lehetőségei rugalmasak, csavarkötésű csatlakozók állnak rendelkezésre, amelyek kompatibilisek különféle vezetékvég-kialakításokkal. A csatlakozók elfogadnak legfeljebb 2 x 1,5 mm² keresztmetszetű vezetékeket érvéghüvellyel ellátva, vagy 1 x 0,34...2 x 2,5 mm² keresztmetszetű vezetékeket érvéghüvely nélkül. A csavarok meghúzási nyomatéka 0,8-1,2 Nm, és különböző csavarhúzó típusokkal használhatók, beleértve a kereszthornyú (JIS No 1, Phillips No 1, pozidriv No 1) és lapos (Ø 4 mm, Ø 5,5 mm) típusokat. A választókapcsoló rövidzárlat elleni védelméről egy 4 A-es gG típusú olvadóbiztosíték gondoskodik az IEC 60947-5-1 szabványnak megfelelően.
Harmony XB7ND21 műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB7
Terméktípus: Választókapcsoló
Eszköz rövid neve: XB7
Szerelési átmérő: 22 mm
IP védettségi fokozat: IP20 (hátoldal), IP65 (előlap) az IEC 60529 szabvány szerint
Jelzőegység fejének alakja: Kerek
Működtető típusa: stay put (maradó állású)
Működtető profilja: Fekete standard fogantyú
Működtető pozíció információk: 2 pozíció 90°
Érintkezők típusa és összetétele: 1 NO
Pozitív nyitás: Nélkül
Kiegészítő adatok
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 68,5 mm
Kapcsok leírása ISO n°1: (13-14)NO
Eszköz felszerelése: Rögzítőfurat - átmérő: 22,5 mm 22,3 +0,4/0 az IEC 60947-1 szerint
Rögzítési középpont: >= 30 x 40 mm (tartópanel) fém - vastagság: 1…6 mm
>= 30 x 40 mm (tartópanel) műanyag - vastagság: 2…6 mm
Rögzítési mód: Rögzítőanya: 2…2,4 N.m
Érintkező működtetése: Lassú bontású
Mechanikai élettartam: 300000 ciklus
Csatlakozások - kapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² érvéghüvellyel az IEC 60947-1 szerint
Csavaros kapcsok, 1 x 0,34...2 x 2,5 mm² érvéghüvely nélkül az IEC 60947-1 szerint
Meghúzási nyomaték: 0,8…1,2 N.m az IEC 60947-1 szerint
Csavarfej alakja: Kereszthornyú kompatibilis JIS No 1 csavarhúzóval
Kereszthornyú kompatibilis Philips no 1 csavarhúzóval
Kereszthornyú kompatibilis pozidriv No 1 csavarhúzóval
Hornyolt kompatibilis lapos Ø 4 mm csavarhúzóval
Hornyolt kompatibilis lapos Ø 5,5 mm csavarhúzóval
Elektromos adatok
Rövidzárlat elleni védelem: 4 A olvadóbiztosíték gG típus az IEC 60947-5-1 szerint
[Ui] névleges szigetelési feszültség: 250 V (szennyezettségi fok 3) az IEC 60947-1 szerint
[Uimp] névleges lökőfeszültség-állóság: 4 kV az IEC 60947-1 szerint
[Ie] névleges üzemi áram: 0,1 A 250 V-nál, DC-13, R300 az IEC 60947-5-1 szerint
0,22 A 125 V-nál, DC-13, R300 az IEC 60947-5-1 szerint
0,3 A 240 V-nál, AC-14, D300 az IEC 60947-5-1 szerint
0,6 A 120 V-nál, AC-14, D300 az IEC 60947-5-1 szerint
Elektromos élettartam: 1000000 ciklus, DC-13, 0,3 A 24 V-nál, működési frekvencia <216000 ciklus/perc, terhelési tényező: 0,5 az IEC 60947-5-1 C függelék szerint
1000000 ciklus, AC-15, 0,03 A 230 V-nál, működési frekvencia <216000 ciklus/perc, terhelési tényező: 0,5 az IEC 60947-5-1 C függelék szerint
1000000 ciklus, AC-15, 0,09 A 240 V-nál, működési frekvencia <108000 ciklus/perc, terhelési tényező: 0,5 az IEC 60947-5-1 C függelék szerint
Elektromos megbízhatóság: Λ < 10exp(-6) 17 V és 5 mA esetén az IEC 60947-5-4 szerint
Környezeti adatok
Védőkezelés: TH
Környezeti hőmérséklet tárolás esetén: -40…70 °C
Környezeti hőmérséklet működés közben: -25…70 °C
Elektromos áramütés elleni védelem: II. osztály az IEC 61140 szerint
Burkolat típusa: 12-es típus, 3-as típus
Szabványok: CSA C22.2 No 14, UL 508, IEC 60947-5-1, JIS C8201-5-1, IEC 60947-1, JIS C8201-1
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
