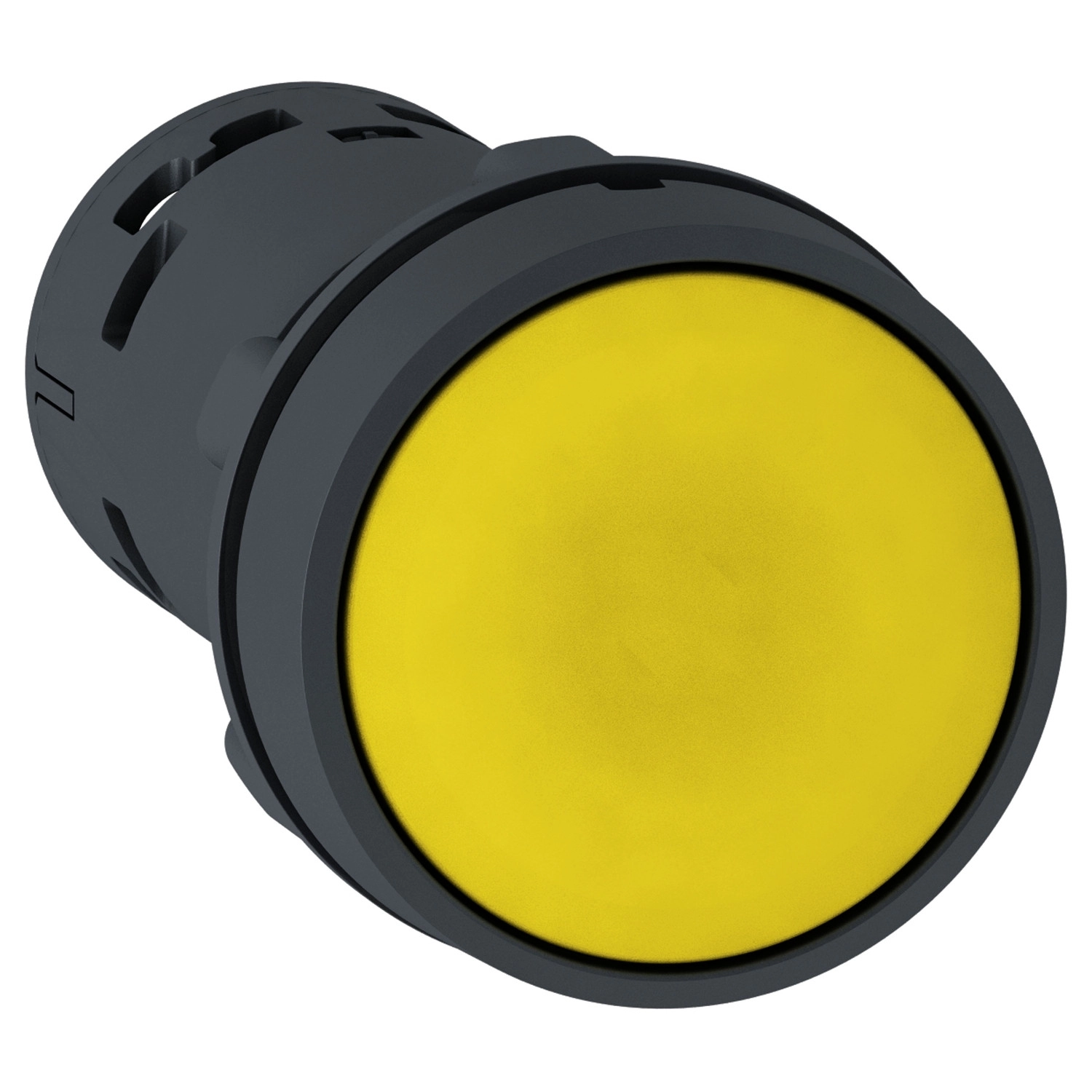

A Schneider Electric Harmony XB7 sorozatú XB7NA81 típusú visszatérő nyomógomb egy professzionális ipari vezérlőelem, amely megbízható működést biztosít különböző alkalmazási területeken. Ez a monolitikus felépítésű, 22 mm átmérőjű sárga színű nyomógomb jelölés nélküli kivitelben készült, ami univerzális felhasználást tesz lehetővé különféle ipari környezetben.
Az XB7NA81 nyomógomb kiemelkedő tulajdonsága a robusztus kialakítás mellett a magas szintű védettség: az előlap IP65-ös besorolású, ami por és vízsugár elleni védelmet biztosít, míg a hátlap IP20 védettséggel rendelkezik. A termék egyik fontos műszaki jellemzője az 1 NO (alaphelyzetben nyitott) érintkezőkonfiguráció, amely rugós visszatérésű működésmóddal párosul. A kapcsolási mechanizmus slow-break (lassú bontású) kialakítású, ami növeli az üzembiztonságot és csökkenti az érintkezők kopását. A nyomógomb pozitív nyitású funkcióval is rendelkezik, ami biztonsági alkalmazásokban különösen előnyös tulajdonság.
A Schneider Electric XB7NA81 nyomógomb villamos paraméterei imponálóak: 250 V szigetelési feszültség (3-as szennyezettségi fokozat mellett) és 4 kV lökőfeszültség-állóság jellemzi az IEC 60947-1 szabvány szerint. A névleges üzemi áram terheléstől függően változik: DC-13 jelleggörbénél 0,1 A (250 V) vagy 0,22 A (125 V), míg AC-14 esetén 0,3 A (240 V) vagy 0,6 A (120 V). A termék rövidzárlati védelmet igényel, amelyet 4 A-es gG típusú olvadóbiztosítóval kell megvalósítani. Az elektromos megbízhatósága kiemelkedő: 17 V, 5 mA mellett a meghibásodási valószínűség Λ <= 10^(-6). A mechanikai élettartam eléri az 1 millió kapcsolási ciklust, az elektromos élettartam pedig az alkalmazott terheléstől függően szintén 1 millió ciklus lehet különböző AC és DC konfigurációkban.
A telepítés egyszerű és rugalmas: a rögzítő furat átmérője 22,5 mm (22,3 +0,4/0 mm tűréssel), a termék csavaros kapcsokkal rendelkezik, amelyek legfeljebb 2 x 1,5 mm² keresztmetszetű vezetékek bekötését teszik lehetővé végelzáróval, vagy 1 x 0,34...2 x 2,5 mm² keresztmetszetű vezetékekét végelzáró nélkül. A fej alatti rögzítőanyát 2...2,4 Nm nyomatékkal kell meghúzni, míg a kapcsok csavarjait 0,8...1,2 Nm nyomatékkal. A csavarfejek többféle csavarhúzóval is kompatibilisek: kereszthornyú (JIS No 1, Philips no 1, pozidriv No 1), valamint lapos (Ø 4 mm és Ø 5,5 mm). A nyomógomb telepíthető fém panelre (1-6 mm vastagság) vagy műanyag panelre (2-6 mm vastagság), a rögzítési központok legalább 30 x 40 mm távolságra kell legyenek egymástól.
XB7NA81 műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB7
Terméktípus: Nyomógomb
Eszköz rövid neve: XB7
Szerelési átmérő: 22 mm
Védelmi fokozat: IP20 (hátoldal) és IP65 (előlap) az IEC 60529 szabvány szerint
Jelzőfej alakja: Kerek
Működtető típusa: Rugós visszatérésű
Működtető profil: Sárga, süllyesztett, jelölés nélkül
Érintkezők típusa és összetétele: 1 NO
Csatlakoztatás
Kapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros kapcsok, 1 x 0,34...2 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szerint
Kapocs leírása ISO n°1: (13-14)NO
Telepítés
Eszköz felszerelése: Rögzítő furat - átmérő: 22,5 mm (22,3 +0,4/0) az IEC 60947-1 szerint
Rögzítési központ: >= 30 x 40 mm (tartópanel) fém - vastagság: 1...6 mm
>= 30 x 40 mm (tartópanel) műanyag - vastagság: 2...6 mm
Rögzítési mód: Rögzítőanya a fej alatt: 2...2,4 N.m
Villamos jellemzők
Érintkező működés: Lassú bontás
Pozitív nyitás: Igen (csak NO)
Mechanikai élettartam: 1000000 ciklus
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Rövidzárlat elleni védelem: 4 A gG típusú olvadóbiztosító az IEC 60947-5-1 szerint
Névleges szigetelési feszültség [Ui]: 250 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 4 kV az IEC 60947-1 szerint
Névleges üzemi áram [Ie]: 0,1 A 250 V-on, DC-13, R300 az IEC 60947-5-1 szerint
0,22 A 125 V-on, DC-13, R300 az IEC 60947-5-1 szerint
0,3 A 240 V-on, AC-14, D300 az IEC 60947-5-1 szerint
0,6 A 120 V-on, AC-14, D300 az IEC 60947-5-1 szerint
Környezeti jellemzők
Védőkezelés: TH
Környezeti hőmérséklet tároláshoz: -40...70 °C
Környezeti hőmérséklet működés közben: -25...70 °C
Túlfeszültségi kategória: II. osztály az IEC 61140 szerint
Burkolat típus: Type 12, Type 3
Szabványok és tanúsítványok
Szabványok: CSA C22.2 No 14, JIS C8201-5-1, UL 508, IEC 60947-1, IEC 60947-5-1, JIS C8201-1
Terméktanúsítványok: CCC, GOST
Rezgés- és ütésállóság
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 50 gn (időtartam = 11 ms) félszinuszos gyorsulásra az IEC 60068-2-27 szerint
30 gn (időtartam = 18 ms) félszinuszos gyorsulásra az IEC 60068-2-27 szerint
Méretek
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 51,5 mm
