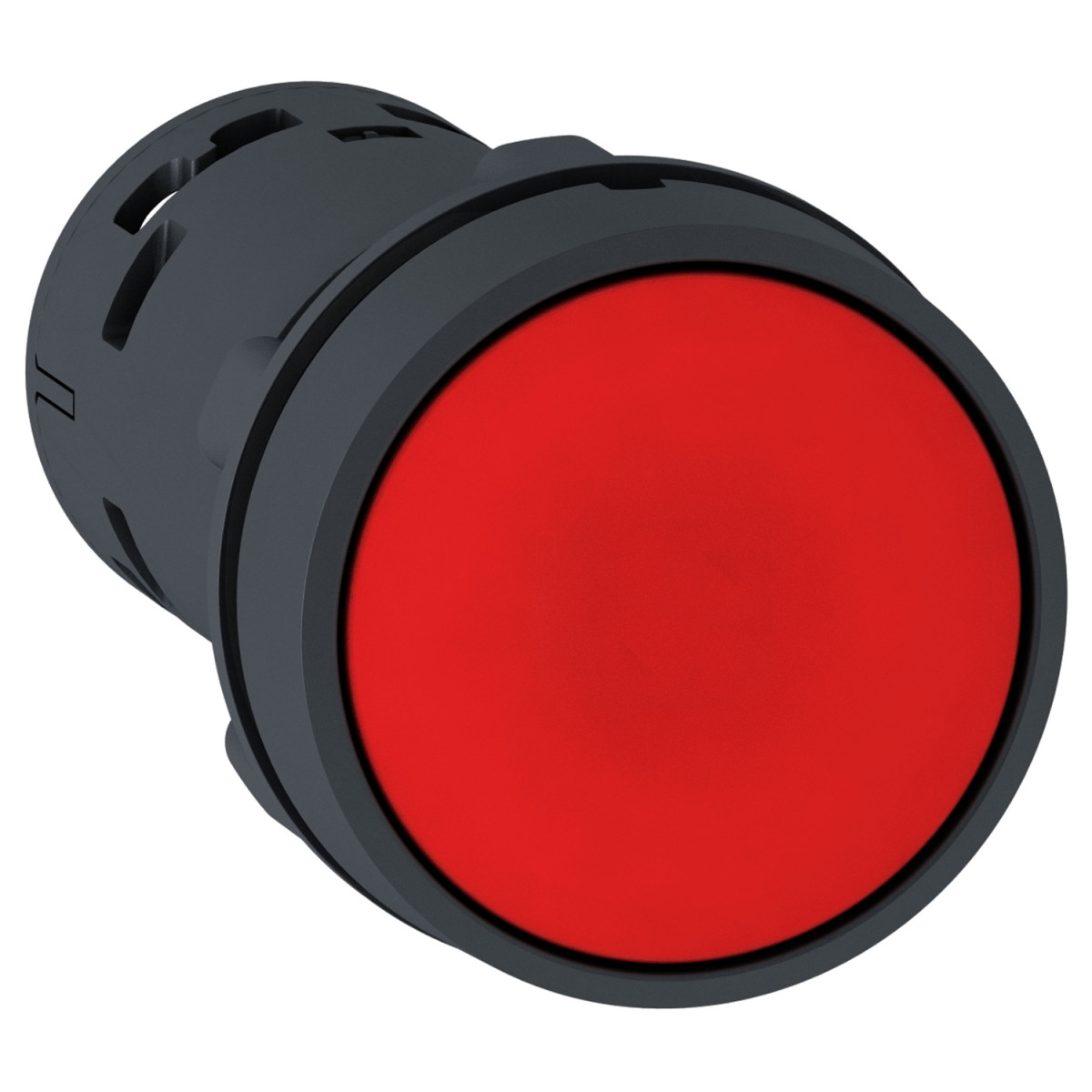

A Schneider Electric Harmony XB7 termékcsalád XB7NA42 jelzésű monolitikus nyomógombja egy professzionális, ipari alkalmazásokhoz tervezett kapcsolóelem, amely megbízható működést biztosít különböző vezérlési feladatokban. Ez a piros színű, jelölés nélküli nyomógomb 22 mm-es szabványos furatba szerelhető, ami a legtöbb ipari vezérlőpanellel és kezelőfelülettel kompatibilissé teszi.
A termék rugós visszatérítésű működéssel rendelkezik, ami azt jelenti, hogy nyomás után automatikusan visszaáll alapállapotba. Elektromos szempontból 1 NC (normally closed - alaphelyzetben zárt) érintkezővel szerelt, így alaphelyzetben az áramkör zárt, gombnyomásra pedig megszakad. A nyomógomb IP65-ös védettségi fokozattal rendelkezik az előlap felől, ami teljes mértékben védi a por és a vízsugarak ellen, míg a hátoldal IP20-as védettsége a por elleni védelmet biztosítja. Ez különösen hasznos olyan ipari környezetekben, ahol a por és nedvesség jelenléte kihívást jelent.
A Harmony XB7NA42 nyomógomb csatlakoztatása csavaros kapcsokkal történik, amelyek rugalmasan alkalmazkodnak különböző vezetéktípusokhoz. Elfogad kábelvéggel ellátott vezetékeket (≤ 2 x 1,5 mm²) vagy kábelvég nélküli vezetékeket (1 x 0,34...2 x 2,5 mm²). A termék ISO n°1 (11-12) NC kiosztással rendelkezik, ami megkönnyíti a szabványos rendszerekbe való integrálást. A rögzítés 22,5 mm átmérőjű furatot igényel (22,3 mm +0,4/0 tűréssel), és a szerelőpanel vastagsága fém esetén 1-6 mm, műanyag esetén pedig 2-6 mm lehet. A nyomógomb elölről csatlakoztatható, a rögzítés a fej alatti anyával történik 2-2,4 Nm nyomatékkal.
A termék kiemelkedő tartóssággal büszkélkedhet: mechanikai élettartama 1.000.000 kapcsolási ciklus, ami hosszú távú, megbízható működést biztosít. Elektromos szempontból is kiváló paraméterekkel rendelkezik, különböző terhelési kategóriákban megfelelő kapcsolási képességgel: DC-13 kategóriában 0,1 A 250 V-nál vagy 0,22 A 125 V-nál, AC-14 kategóriában pedig 0,3 A 240 V-nál vagy 0,6 A 120 V-nál. A nyomógomb 4 kV impulzusfeszültség-állósággal és 250 V szigetelési feszültséggel rendelkezik.
A Harmony XB7NA42 nyomógomb sokféle ipari környezetben használható, amit bizonyít a széles működési hőmérséklet-tartomány (-25...70 °C) és a jó rezgésállóság (5g, f= 2...500 Hz). A termék megfelel számos nemzetközi szabványnak, köztük az IEC 60947-1, IEC 60947-5-1, valamint az UL 508 és CSA C22.2 No 14 előírásoknak. Rendelkezik GOST és CCC tanúsítvánnyal is, ami globális felhasználhatóságot biztosít. A pozitív nyitás funkció (az IEC 60947-5-1 K függeléknek megfelelően) különösen fontos biztonsági alkalmazásokban, ahol kritikus a megbízható működés. A nyomógomb szakszerűen tervezett kialakítása, amely magában foglalja a 29 mm-es átmérőjű, kerek jelzőegység-fejet, ergonomikus használatot és jó láthatóságot biztosít.
Schneider Electric Harmony XB7 - XB7NA42 műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB7
Termék típusa: Nyomógomb
Rövid név: XB7
Szerelési átmérő: 22 mm
IP védettségi fokozat: IP20 (hátsó oldal), IP65 (előlap)
Jelzőegység fejének alakja: Kerek
Működtető típusa: rugós visszatérítésű
Működtető profilja: Piros, sík, jelölés nélküli
Érintkezők típusa és összetétele: 1 NC
Csatlakozási adatok
Csatlakozás típusa: Csavaros kapocs, ≤ 2 x 1,5 mm² kábelvéggel vagy 1 x 0,34...2 x 2,5 mm² kábelvég nélkül
Kapcsok jelölése: ISO n°1 (11-12)NC
Mechanikai jellemzők
Méretek (szélesség x magasság x mélység): 29 x 29 x 51,5 mm
Rögzítőfurat átmérője: 22,5 mm (22,3 +0,4/0)
Rögzítési központ: ≥ 30 x 40 mm
Panelvastagság: Fém: 1-6 mm, Műanyag: 2-6 mm
Rögzítési mód: Rögzítőanya a fej alatt: 2-2,4 Nm
Mechanikai élettartam: 1.000.000 ciklus
Meghúzási nyomaték: 0,8-1,2 Nm
Villamos jellemzők
Rövidzárlat elleni védelem: 4 A gG típusú olvadóbiztosító
Névleges szigetelési feszültség: 250 V (3-as szennyezettségi fok)
Névleges lökőfeszültség-állóság: 4 kV
Névleges üzemi áram: 0,1 A 250 V egyenáram, DC-13, R300
0,22 A 125 V egyenáram, DC-13, R300
0,3 A 240 V váltakozó áram, AC-14, D300
0,6 A 120 V váltakozó áram, AC-14, D300
Elektromos élettartam: 1.000.000 ciklus (különböző terhelési kategóriákban)
Környezeti feltételek
Tárolási hőmérséklet: -40...70 °C
Üzemi hőmérséklet: -25...70 °C
Túlfeszültség kategória: II. osztály
Védőburkolat típusa: 12-es és 3-as típus
Rezgésállóság: 5 gn (f= 2-500 Hz)
Ütésállóság: 50 gn (időtartam = 11 ms) vagy 30 gn (időtartam = 18 ms)
Szabványok és tanúsítványok
UL 508, CSA C22.2 No 14, IEC 60947-1, IEC 60947-5-1, JIS C8201-5-1, JIS C8201-1, GOST, CCC
