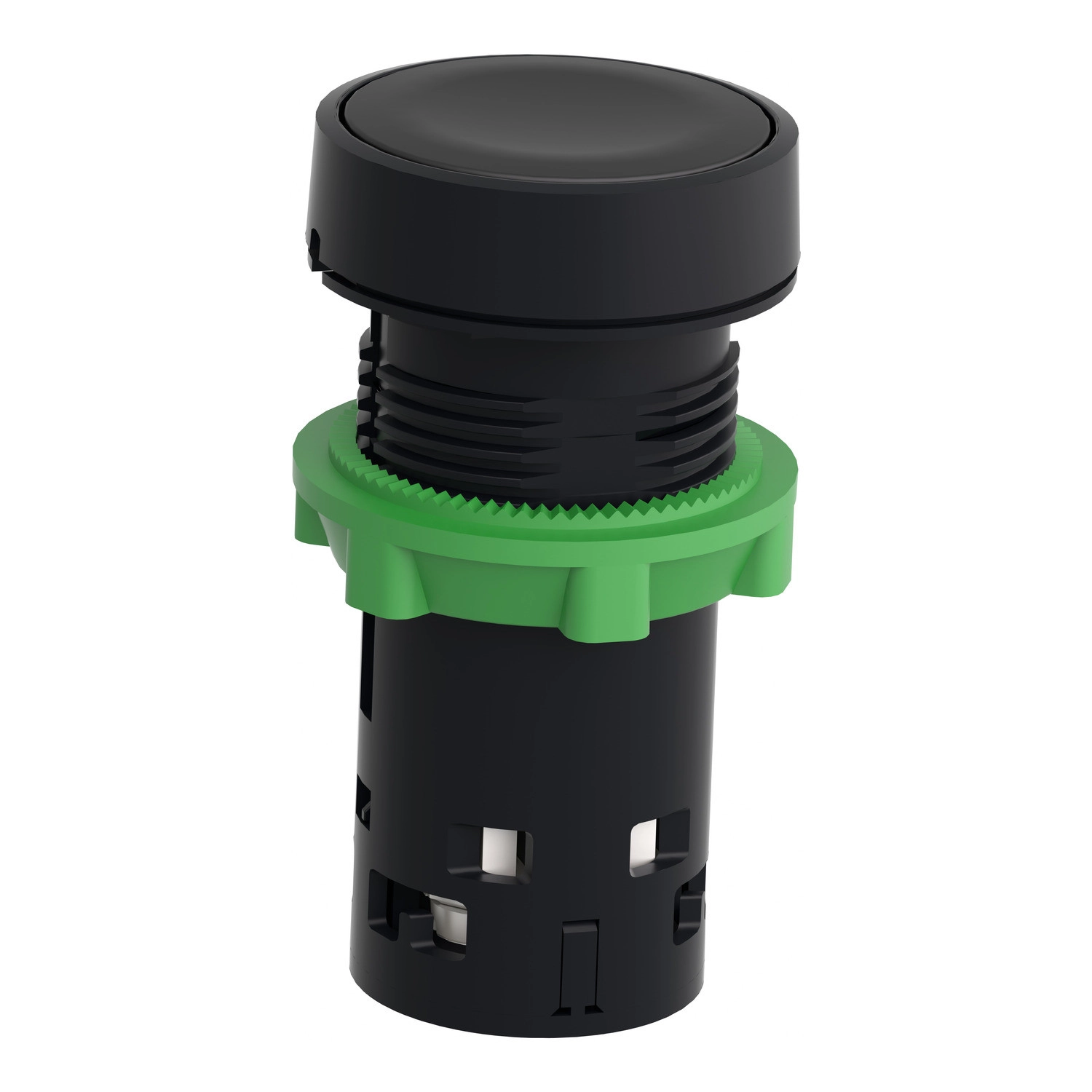

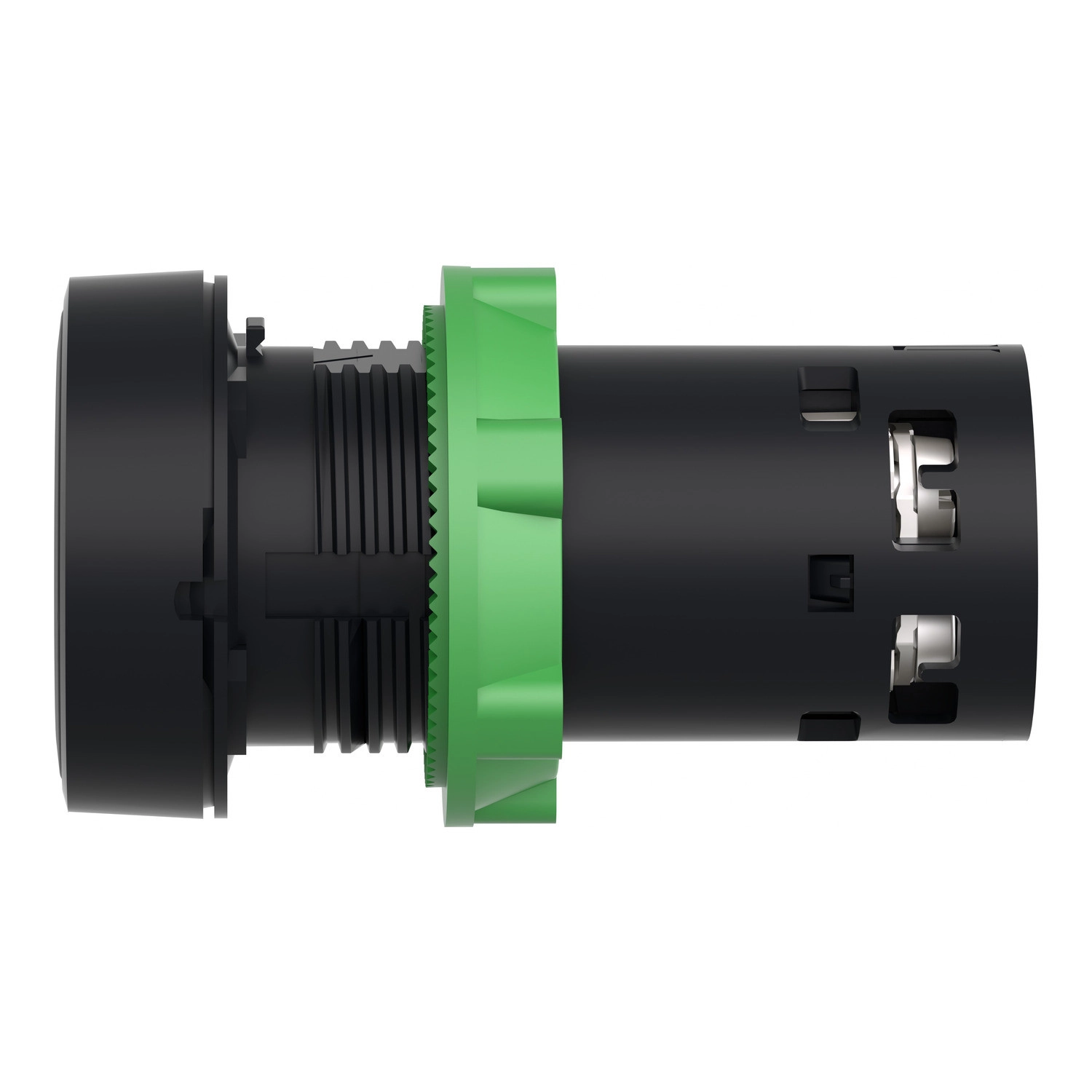

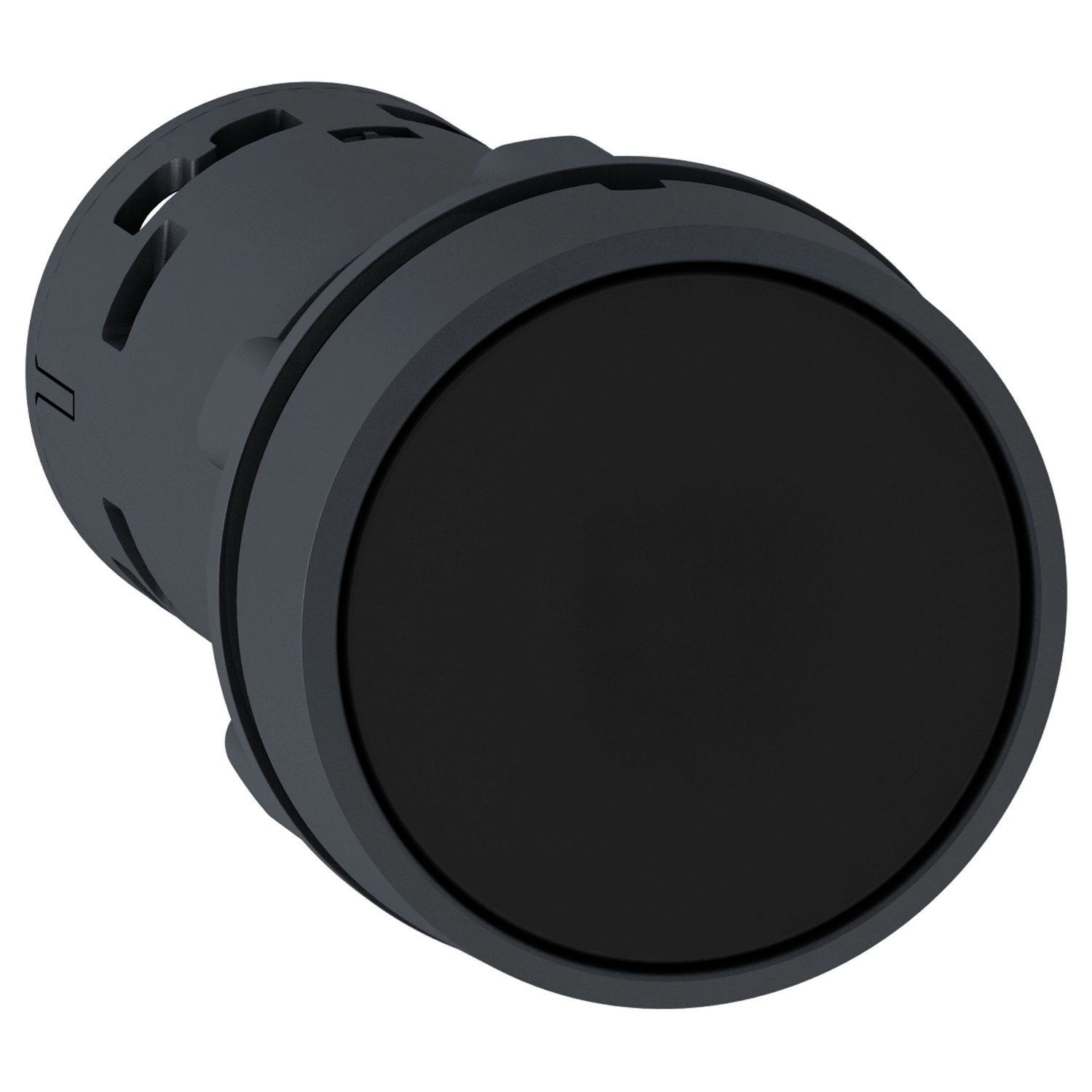

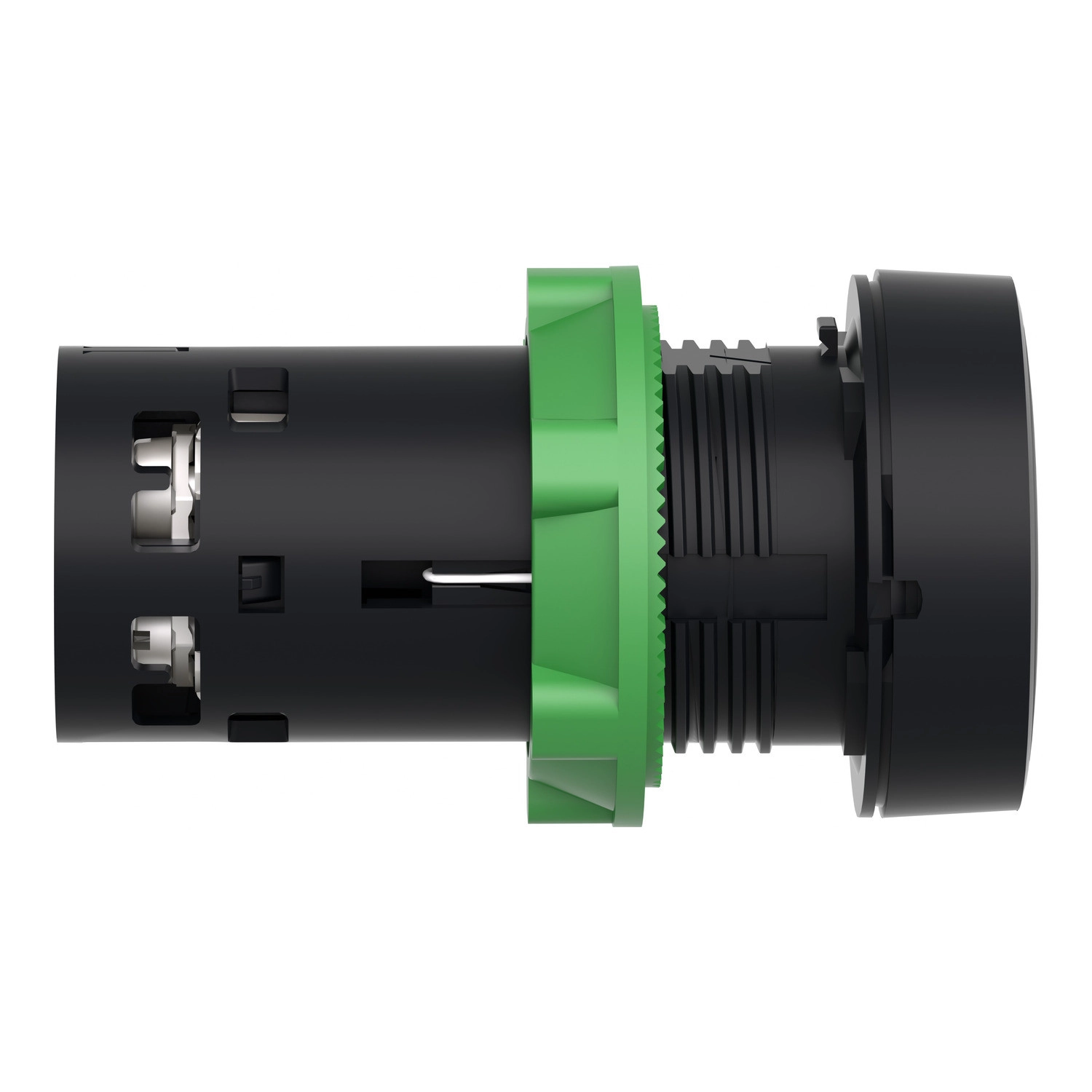

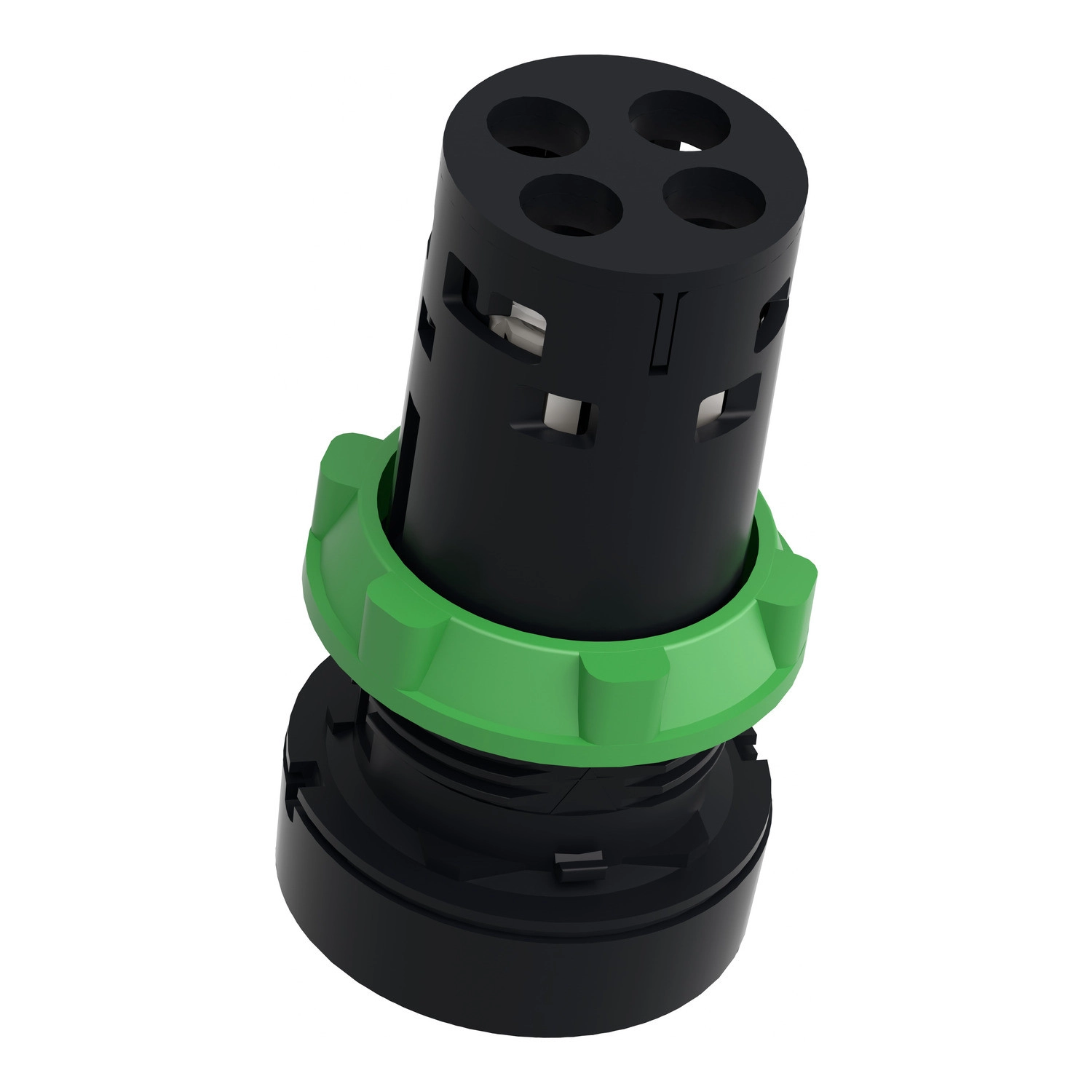

A Schneider Electric Harmony XB7 termékcsaládba tartozó XB7NA25 nyomógomb egy professzionális, ipari alkalmazásokra tervezett, kiváló minőségű vezérlőelem, amely tökéletes választás kapcsolószekrények, gépvezérlők és automatizálási rendszerek számára. Ez a monolitikus kialakítású nyomógomb fekete színű, jelöletlen, rugós visszatérítésű működtetővel rendelkezik, amely a biztonságos és intuitív kezelést teszi lehetővé különböző ipari környezetekben.

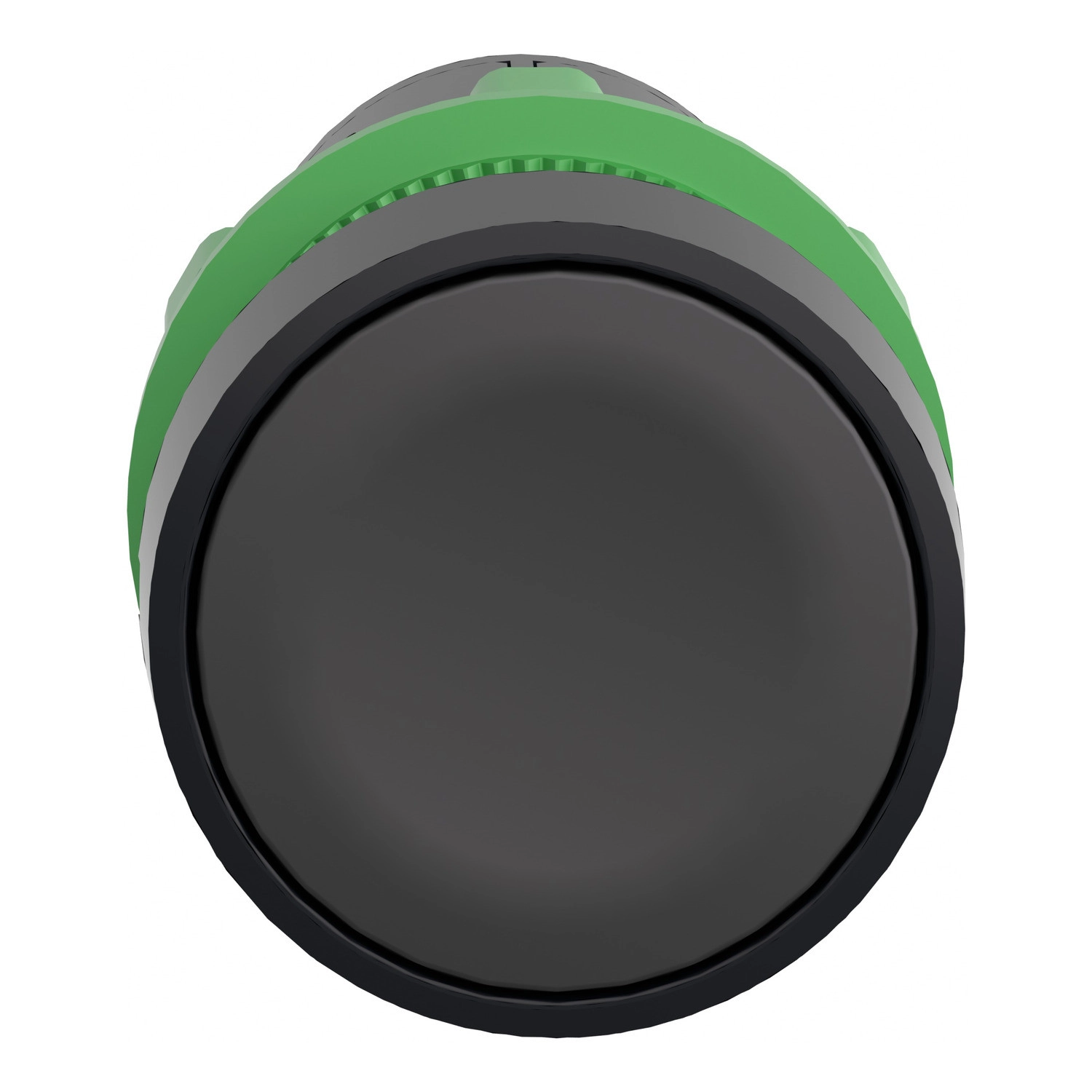

A 22 mm-es szabványos szerelési átmérőnek köszönhetően könnyen beépíthető a legtöbb ipari panelbe, legyen az fém vagy műanyag. A fekete, süllyesztett nyomófelület esztétikus megjelenést kölcsönöz, miközben ergonomikus kezelhetőséget biztosít. A termék 1 záróérintkező (NO) és 1 nyitóérintkező (NC) kombinációval rendelkezik, amely sokoldalú alkalmazhatóságot tesz lehetővé különböző vezérlési feladatokhoz. Az érintkezők működése lassú bontású, a nyitóérintkező pozitív nyitással rendelkezik, ami az IEC 60947-5-1 szabvány K mellékletének megfelelően fokozott biztonságot jelent kritikus alkalmazásokban.

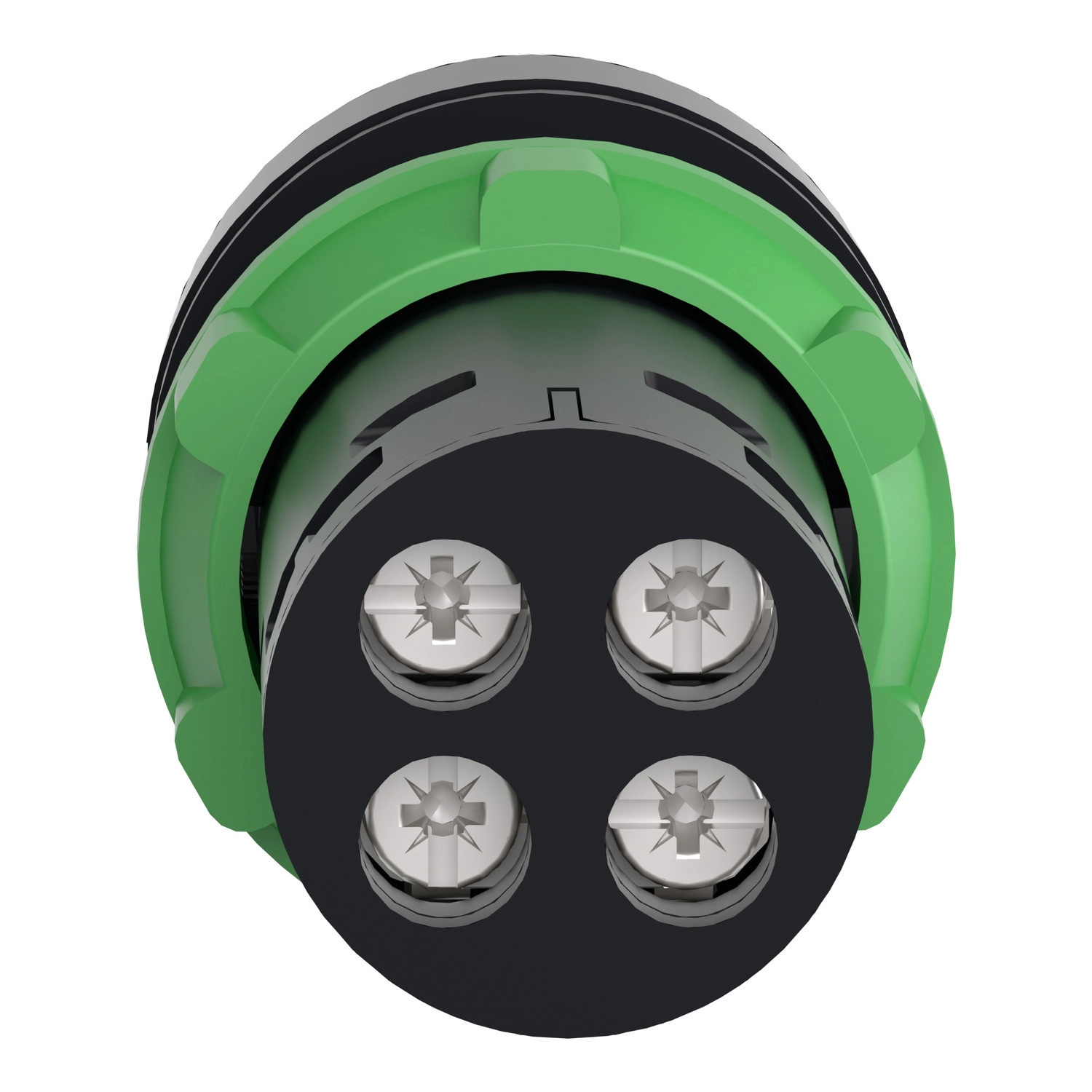

Az XB7NA25 nyomógomb kiemelkedő védelmi szinttel rendelkezik: az előlap IP65-ös védettséget kínál, míg a hátoldal IP20-as besorolású az IEC 60529 szabvány szerint. Ez biztosítja a megbízható működést még poros, nedves környezetben is. A csatlakoztatás csavaros kapcsokkal történik, amelyek kompatibilisek legfeljebb 2 x 1,5 mm² keresztmetszetű, érvéghüvelyes vezetékekkel, vagy 1 x 0,34...2 x 2,5 mm² keresztmetszetű vezetékekkel érvéghüvely nélkül. A csavarfej kialakítása többféle csavarhúzóval való használatot tesz lehetővé: kereszthornyos (JIS No 1, Philips No 1, Pozidriv No 1) vagy lapos (Ø 4 mm, Ø 5,5 mm) típusúakkal egyaránt használható, ami megkönnyíti a telepítést és karbantartást.
A termék mechanikai élettartama rendkívül magas: 1.000.000 kapcsolási ciklus, ami hosszú távú, megbízható működést garantál. Az elektromos élettartam szintén kiemelkedő, különböző terhelési kategóriákban is eléri az 1.000.000 ciklust. Az XB7NA25 nyomógomb kiváló rezgés- és ütésállósággal rendelkezik: 5 g rezgésállóság (f= 2...500 Hz), valamint 30-50 g ütésállóság, az IEC 60068-2-6 és IEC 60068-2-27 szabványoknak megfelelően. A működési hőmérséklet-tartomány -25...70 °C, ami széles körű alkalmazhatóságot biztosít különböző környezeti feltételek mellett. A termék számos nemzetközi szabványnak megfelel, többek között UL 508, CSA C22.2 No 14, IEC 60947-1, IEC 60947-5-1, JIS C8201-1 és JIS C8201-5-1 előírásoknak, valamint rendelkezik CCC és GOST tanúsítványokkal.
Schneider Electric Harmony XB7 - XB7NA25 - visszatérő nyomógomb, fekete - NO+NC műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB7
Terméktípus: Nyomógomb
Eszköz rövid neve: XB7
Szerelési átmérő: 22 mm
IP védelmi fokozat: IP20 (hátlap) az IEC 60529 szerint, IP65 (előlap) az IEC 60529 szerint
Jelzőegység fejének alakja: Kerek
Működtető típusa: rugós visszatérítésű
Működtető profilja: Fekete, süllyesztett, jelöletlen
Érintkezők típusa és összetétele: 1 NO + 1 NC
Csatlakozások, méretek
Csatlakozások - terminálok: Csavaros kapcsok, <= 2 x 1,5 mm² érvéghüvellyel az IEC 60947-1 szerint, Csavaros kapcsok, 1 x 0,34...2 x 2,5 mm² érvéghüvely nélkül az IEC 60947-1 szerint
Teljes CAD szélesség: 29 mm
Teljes CAD magasság: 29 mm
Teljes CAD mélység: 51,5 mm
Terminálok leírása ISO n°1: (21-22)NC, (13-14)NO
Szerelés és telepítés
Eszköz szerelése: Rögzítő furat - átmérő: 22,5 mm 22,3 +0,4/0 az IEC 60947-1 szerint
Rögzítési központ: >= 30 x 40 mm (tartópanel) fém - vastagság: 1...6 mm, >= 30 x 40 mm (tartópanel) műanyag - vastagság: 2...6 mm
Rögzítési mód: Rögzítő anya a fej alatt: 2...2,4 N.m
Érintkezők működése és élettartam
Érintkező működése: Lassú bontás
Pozitív nyitás: NC érintkezővel az IEC 60947-5-1 K melléklete szerint
Mechanikai élettartam: 1000000 ciklus
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Elektromos jellemzők
Rövidzárlat védelem: 4 A gG típusú olvadóbiztosító az IEC 60947-5-1 szerint
[Ui] névleges szigetelési feszültség: 250 V (szennyezettségi fok 3) az IEC 60947-1 szerint
[Uimp] névleges lökőfeszültség-állóság: 4 kV az IEC 60947-1 szerint
[Ie] névleges üzemi áram: 0,1 A 250 V-nál, DC-13, R300 az IEC 60947-5-1 szerint, 0,22 A 125 V-nál, DC-13, R300 az IEC 60947-5-1 szerint, 0,3 A 240 V-nál, AC-14, D300 az IEC 60947-5-1 szerint, 0,6 A 120 V-nál, AC-14, D300 az IEC 60947-5-1 szerint
Elektromos élettartam: 1000000 ciklus, DC-13, 0,3 A 24 V-nál, működési sebesség <216000 ciklus/perc, terhelési tényező: 0,5 az IEC 60947-5-1 C melléklete szerint, 1000000 ciklus, AC-15, 0,03 A 230 V-nál, működési sebesség <216000 ciklus/perc, terhelési tényező: 0,5 az IEC 60947-5-1 C melléklete szerint, 1000000 ciklus, AC-15, 0,09 A 240 V-nál, működési sebesség <108000 ciklus/perc, terhelési tényező: 0,5 az IEC 60947-5-1 C melléklete szerint
Elektromos megbízhatóság: Λ <= 10exp(-6) 17 V-nál, 5 mA az IEC 60947-5-4 szerint
Környezeti feltételek
Védő kezelés: TH
Környezeti levegő hőmérséklete tároláshoz: -40...70 °C
Környezeti levegő hőmérséklete működéshez: -25...70 °C
Túlfeszültség kategória: II. osztály az IEC 61140 szerint
Burkolat típusa: 12-es típus, 3-as típus
Szabványok és tanúsítványok
Szabványok: UL 508, JIS C8201-5-1, CSA C22.2 No 14, IEC 60947-1, IEC 60947-5-1, JIS C8201-1
Termék tanúsítványok: CCC, GOST
Mechanikai jellemzők
Vibrációállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 50 gn (időtartam = 11 ms) fél szinuszhullámú gyorsulásra az IEC 60068-2-27 szerint, 30 gn (időtartam = 18 ms) fél szinuszhullámú gyorsulásra az IEC 60068-2-27 szerint
