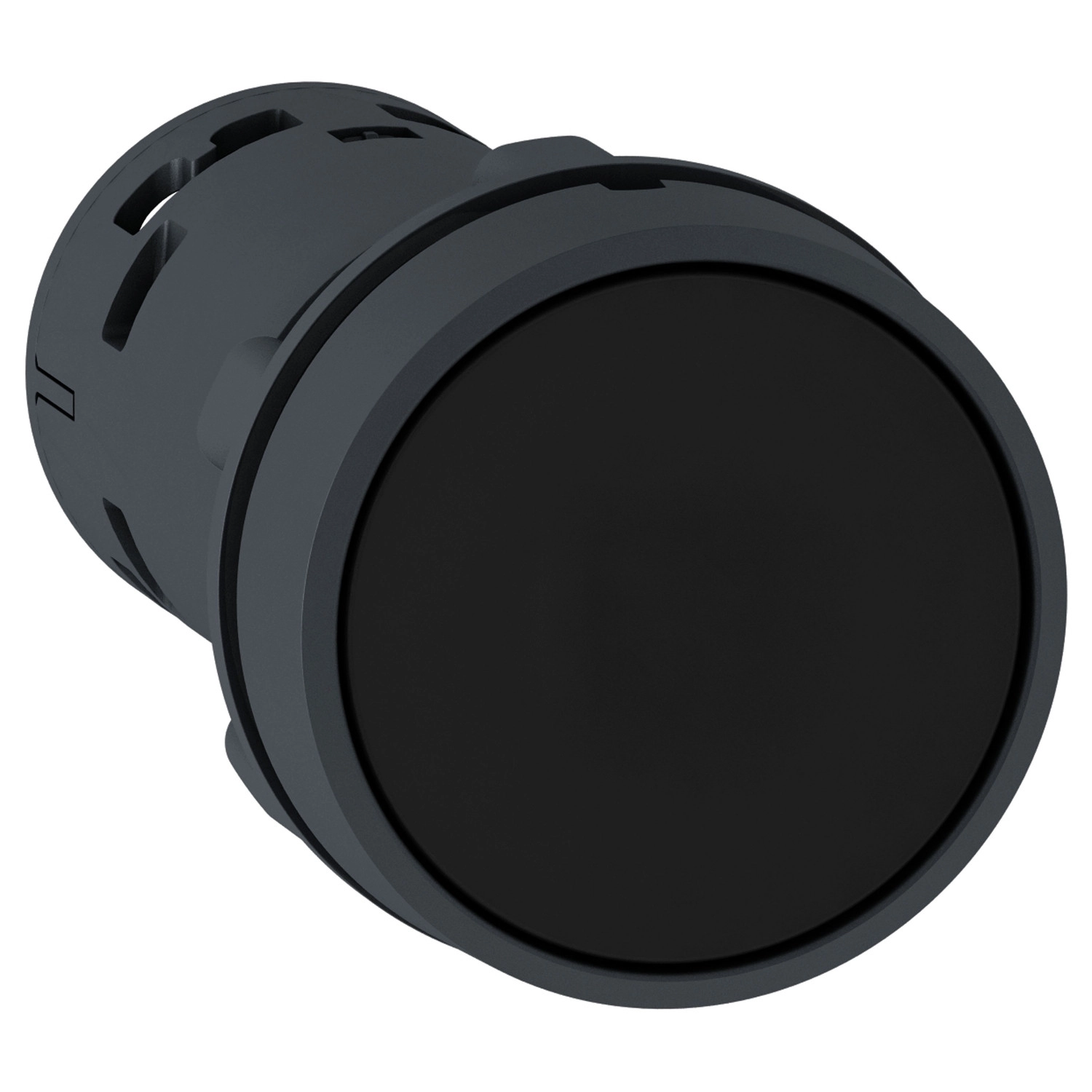

A Schneider Electric Harmony XB7 termékcsaládhoz tartozó XB7NA23 nyomógomb egy professzionális ipari vezérlőeszköz, amely tökéletesen alkalmas különböző kapcsolási, vezérlési és jelzési feladatok ellátására. Ez a monolitikus kialakítású, fekete színű, süllyesztett kezelőfejű nyomógomb 22 mm-es szabványos szerelőnyílásba illeszkedik, és rugós visszatérésű működéssel rendelkezik, így minden megnyomás után automatikusan alapállapotba tér vissza. Az XB7NA23 két záróérintkezővel (2NO) rendelkezik, és jelölés nélküli kivitelben készült.
Az IP65-ös védettségű előlap kiválóan ellenáll por és víz behatolásának, míg a hátoldal IP20-as védettsége megfelelő védelmet nyújt a készülék számára ipari környezetben. A nyomógomb szerelése egyszerű: a 22,5 mm átmérőjű furaton keresztül történik, a rögzítés pedig a fej alatt elhelyezkedő anyával történik. A készülék 1-6 mm vastagságú fém panelekbe, illetve 2-6 mm vastagságú műanyag panelekbe szerelhető, a rögzítőcsavar meghúzási nyomatéka 2-2,4 Nm között optimális. A minimális rögzítési távolság 30 x 40 mm, ami lehetővé teszi több nyomógomb egymás mellé szerelését is.
A termék csatlakoztatása csavaros kapcsokkal történik, amelyek elfogadnak maximum 2 x 1,5 mm² keresztmetszetű vezetéket érvéghüvellyel, vagy 1 x 0,34...2 x 2,5 mm² keresztmetszetű vezetéket érvéghüvely nélkül, megfelelően az IEC 60947-1 szabványnak. A csavaros kapcsok meghúzási nyomatéka 0,8-1,2 Nm. A csavarfejek kialakítása többféle csavarhúzóval való használatot tesz lehetővé: kompatibilis JIS No 1, Philips No 1, és Pozidriv No 1 kereszthornyú, valamint lapos Ø 4 mm és Ø 5,5 mm csavarhúzókkal.
Az XB7NA23 nyomógomb kiemelkedő műszaki paraméterekkel rendelkezik: 1.000.000 mechanikai működési ciklus, illetve 1.000.000 elektromos működési ciklus különböző terhelések esetén. A névleges szigetelési feszültség 250 V (3-as szennyezettségi fokozat), a lökőfeszültség-állóság 4 kV az IEC 60947-1 szerint. A névleges üzemi áram különböző terhelési kategóriák esetén: 0,1 A 250 V DC-13 R300, 0,22 A 125 V DC-13 R300, 0,3 A 240 V AC-14 D300, illetve 0,6 A 120 V AC-14 D300 az IEC 60947-5-1 előírásainak megfelelően. A rövidzárlat elleni védelemről 4 A-es gG típusú olvadóbiztosító gondoskodik. A termék különböző nemzetközi tanúsítványokkal rendelkezik, mint például CCC és GOST, és megfelel számos nemzetközi szabványnak, köztük az IEC 60947-5-1, IEC 60947-1, CSA C22.2 No 14, UL 508 és a JIS szabványoknak.
Schneider Electric Harmony XB7 - XB7NA23 műszaki adatok
Általános információk
Termékcsalád: Harmony XB7
Terméktípus: Nyomógomb
Rövid terméknév: XB7
Termék megjelenése: Monolitikus kialakítás
Szerelési átmérő: 22 mm
Működési jellemzők
Működtető típusa: Rugós visszatérésű
Működtető profil: Fekete, süllyesztett, jelölés nélküli
Érintkezők típusa és összetétele: 2 NO (záróérintkező)
Érintkező működése: Lassú bontás
Pozitív nyitás: Igen (csak NO)
Mechanikai élettartam: 1.000.000 ciklus
Védettségi adatok
IP védettségi fokozat: IP20 (hátoldal) az IEC 60529 szerint
IP védettségi fokozat: IP65 (előlap) az IEC 60529 szerint
Burkolat típusa: Type 12, Type 3
Elektromos jellemzők
Névleges szigetelési feszültség [Ui]: 250 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 4 kV az IEC 60947-1 szerint
Névleges üzemi áram [Ie]: 0,1 A 250 V DC-13 R300, 0,22 A 125 V DC-13 R300, 0,3 A 240 V AC-14 D300, 0,6 A 120 V AC-14 D300 az IEC 60947-5-1 szerint
Elektromos élettartam: 1.000.000 ciklus különböző terhelési kategóriákban az IEC 60947-5-1 C függeléke szerint
Elektromos megbízhatóság: Λ <= 10exp(-6) 17 V, 5 mA esetén az IEC 60947-5-4 szerint
Rövidzárlat elleni védelem: 4 A gG típusú olvadóbiztosíték az IEC 60947-5-1 szerint
Csatlakoztatás
Sorkapocs típusa: Csavaros kapocs, <= 2 x 1,5 mm² érvéghüvellyel az IEC 60947-1 szerint
Sorkapocs típusa: Csavaros kapocs, 1 x 0,34...2 x 2,5 mm² érvéghüvely nélkül az IEC 60947-1 szerint
Kapcsok leírása ISO n°1: (23-24)NO, (13-14)NO
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Szerelési és méretadatok
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 51,5 mm
Szerelőnyílás: Rögzítőfurat - átmérő: 22,5 mm 22,3 +0,4/0 az IEC 60947-1 szerint
Rögzítőközpont: >= 30 x 40 mm (tartópanel) fém - vastagság: 1...6 mm
Rögzítőközpont: >= 30 x 40 mm (tartópanel) műanyag - vastagság: 2...6 mm
Rögzítési mód: Rögzítőanya a fej alatt: 2...2,4 N.m
Környezeti feltételek
Védőkezelés: TH
Környezeti hőmérséklet tároláshoz: -40...70 °C
Környezeti hőmérséklet üzemeltetéshez: -25...70 °C
Túlfeszültség kategória: II. osztály az IEC 61140 szerint
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-1, JIS C8201-5-1, IEC 60947-1, CSA C22.2 No 14, UL 508, JIS C8201-1
Termék tanúsítványok: CCC, GOST
