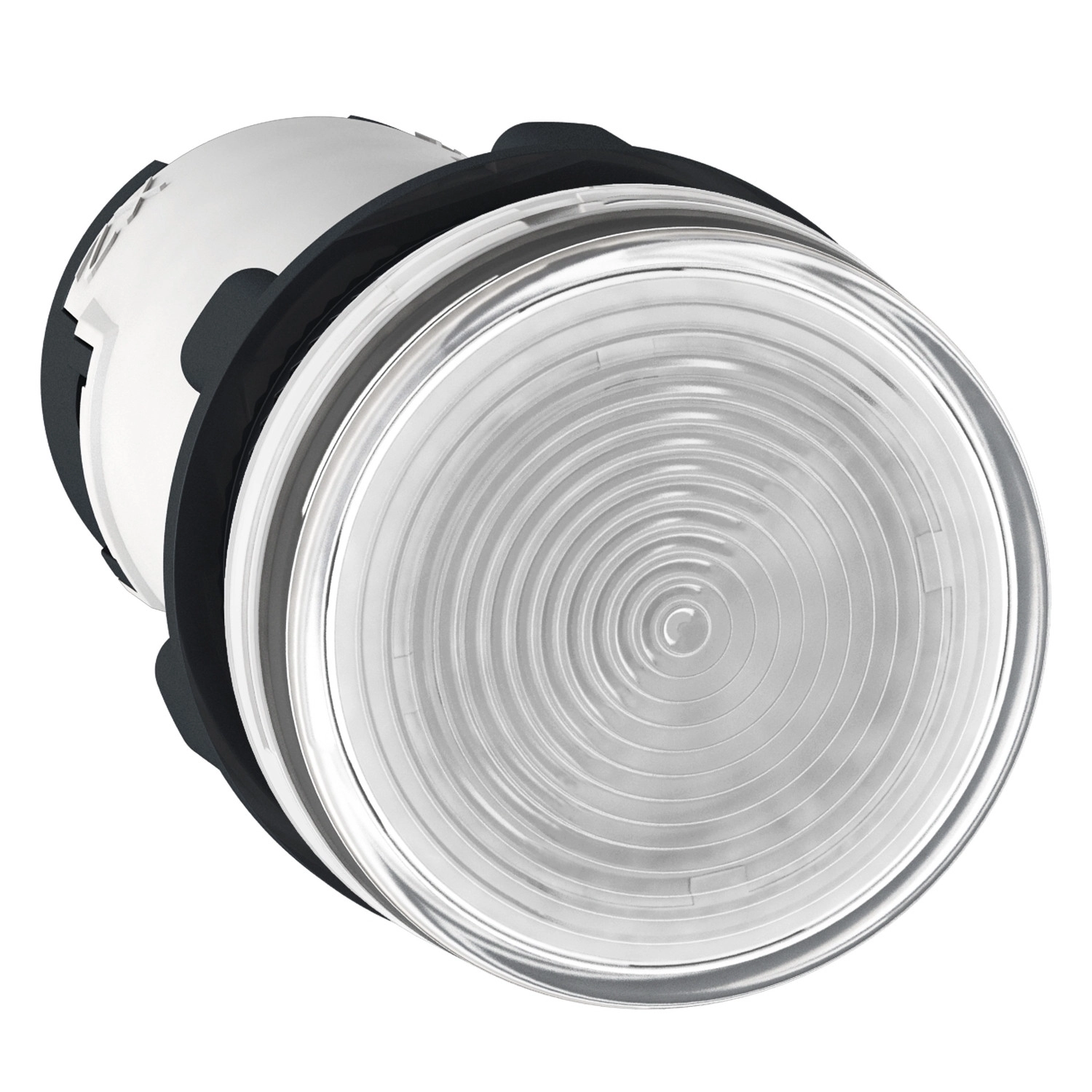

A Schneider Electric Harmony XB7 sorozat XB7EV77P jelzőlámpája kiváló választás ipari és épületautomatizálási alkalmazásokban, ahol egyértelmű vizuális visszajelzésre van szükség. Ez a 22 mm átmérőjű, kerek, víztiszta jelzőlámpa tökéletesen illeszkedik a modern vezérlőpanelekbe és kapcsolószekrényekbe, biztosítva a megbízható működésjelzést akár szélsőséges körülmények között is.
A termék BA 9s foglalattal rendelkezik, mely az egyik legelterjedtebb szabványos izzófoglalat az ipari jelzőlámpák körében. 230 V AC névleges tápfeszültséggel működik (50/60 Hz), így közvetlenül csatlakoztatható a legtöbb európai hálózatra. A tápfeszültség működési tartománya 195-264 V AC, ami kiváló rugalmasságot biztosít különböző alkalmazási környezetekben. A jelzőlámpa állandó (Steady) fényjelzést biztosít, és a BA 9s típusú izzója akár 2000 órás élettartamot is elérhet névleges feszültségen és 25°C-os környezeti hőmérsékleten.
A Schneider Electric XB7EV77P jelzőlámpa kompakt kialakítású, mindössze 29 mm széles és magas, 54 mm mélységgel. A termék monolitikus kialakítása egyszerű beszerelést tesz lehetővé, és a szilárd konstrukció hosszú távú megbízhatóságot garantál. A szerelési átmérő 22,5 mm (22,3 +0,4/0 mm tűréssel), ami megfelel az IEC 60947-5-1 szabványnak. A rögzítési központtávolság minimum 30 x 40 mm, a termék mind fém, mind műanyag panelekbe telepíthető. Fém panel esetén 1-6 mm, műanyag panel esetén 2-6 mm vastagság ajánlott. A rögzítést a fej alatt elhelyezkedő rögzítőanya biztosítja, melyet 2-2,4 Nm nyomatékkal kell meghúzni.
A csatlakoztatás változatos módokon történhet: a termék rendelkezik csavaros csatlakozóval, amely 2 x 1,5 mm² keresztmetszetű vezetéket fogadhat kábelvéggel, vagy 1 x 0,22...2 x 2,5 mm² keresztmetszetű vezetéket kábelvég nélkül. Emellett kompatibilis Faston gyorscsatlakozókkal (6,35 x 0,8 mm) és villás kábelsarukkal (6,5 mm) is. A csavaros kötés meghúzási nyomatéka 0,8-1,2 Nm között javasolt. A csavarfej kialakítása többféle csavarhúzó használatát is lehetővé teszi: kereszthornyos (JIS No 1, Philips No 1, Pozidriv No 1) vagy laposfejű (4 mm, 5,5 mm) csavarhúzóval egyaránt szerelhető.
A Schneider Electric XB7EV77P jelzőlámpa kiemelkedő elektromos paraméterekkel rendelkezik. A névleges szigetelési feszültsége 250 V (3-as szennyezettségi fokozat), lökőfeszültség-állósága pedig 6 kV az IEC 60947-1 szabvány szerint. Védelmi szintje IP54 az előlapi oldalon és IP20 a hátoldalon az IEC 60529 szabványnak megfelelően. A Type 12 zárt burkolati kialakítás további védelmet nyújt a por és a nedvesség ellen. A termék ellenáll az 5 g gyorsulásnak 2-500 Hz frekvenciatartományban (IEC 60068-2-6), valamint az 50 g erősségű, 11 ms időtartamú fél-szinusz hullámú lökéseknek (IEC 60068-2-27).
Schneider Electric Harmony XB7 - XB7EV77P - kerek jelzőlámpa Ø 22 - víztiszta - BA 9s - 230 V - csavaros csatlakozó műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB7
Termék típusa: Jelzőlámpa
Eszköz rövid neve: XB7
Szerelési átmérő: 22 mm
Kiegészítő információ: Sima lencsével
Fényforrás: Izzó
Eszköz kialakítása: Monolitikus termék
Kiegészítő adatok
Magasság: 29 mm
Szélesség: 29 mm
Mélység: 54 mm
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
Eszköz rögzítése: Rögzítőlyuk - átmérő: 22,5 mm (22,3 +0,4/0) az IEC 60947-5-1 szerint
Rögzítési központtávolság: >= 30 x 40 mm (tartópanel) fém - vastagság: 1...6 mm
>= 30 x 40 mm (tartópanel) műanyag - vastagság: 2...6 mm
Rögzítési mód: Rögzítőanya fej alatt: 2...2,4 N.m
Jelzőegység fejének alakja: Kerek
Sapka/lencse színe: Víztiszta
Csatlakozások - kivezetések: Faston csatlakozók, csatlakozás mérete: 6,35 x 0,8 mm az IEC 60947-1 szerint
Villás kábelsaruk, csatlakozás mérete: 6,5 mm az IEC 60947-1 szerint
Csavaros csatlakozók, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros csatlakozók, 1 x 0,22...2 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szerint
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Csavarfej alakja: Kereszthornyos, kompatibilis JIS No 1 csavarhúzóval
Kereszthornyos, kompatibilis Philips No 1 csavarhúzóval
Kereszthornyos, kompatibilis Pozidriv No 1 csavarhúzóval
Hornyos, kompatibilis lapos Ø 4 mm csavarhúzóval
Hornyos, kompatibilis lapos Ø 5,5 mm csavarhúzóval
Névleges szigetelési feszültség [Ui]: 250 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-1 szerint
Működési jellemzők
Jelzés típusa: Állandó
Izzó foglalat: BA 9s
Fényblokk tápellátás: Közvetlen ellenálláson keresztül <2,6 W 130 V
Névleges tápfeszültség [Us]: 230 V AC 50/60 Hz-en
Tápfeszültség határértékek: 195...264 V AC
Élettartam: 2000 óra névleges feszültségen és 25 °C-on
Kompatibilitási kód: XB7
Környezeti jellemzők
Védelem kezelése: TH
Környezeti hőmérséklet tároláskor: -40...70 °C
Környezeti hőmérséklet üzemelés közben: -25...55 °C
IP védettségi fokozat: IP20 (hátsó oldal) az IEC 60529 szerint
IP54 (elülső oldal) az IEC 60529 szerint
Burkolat típusa: Type 12
Szabványok: IEC 60947-5-1, JIS C8201-5-1, IEC 60947-1, CSA C22.2 No 14, UL 508, JIS C8201-1
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 50 gn (időtartam = 11 ms) fél-szinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
Elektromágneses kompatibilitás: Zavaró téremisszió B osztály az IEC 55011 szerint
