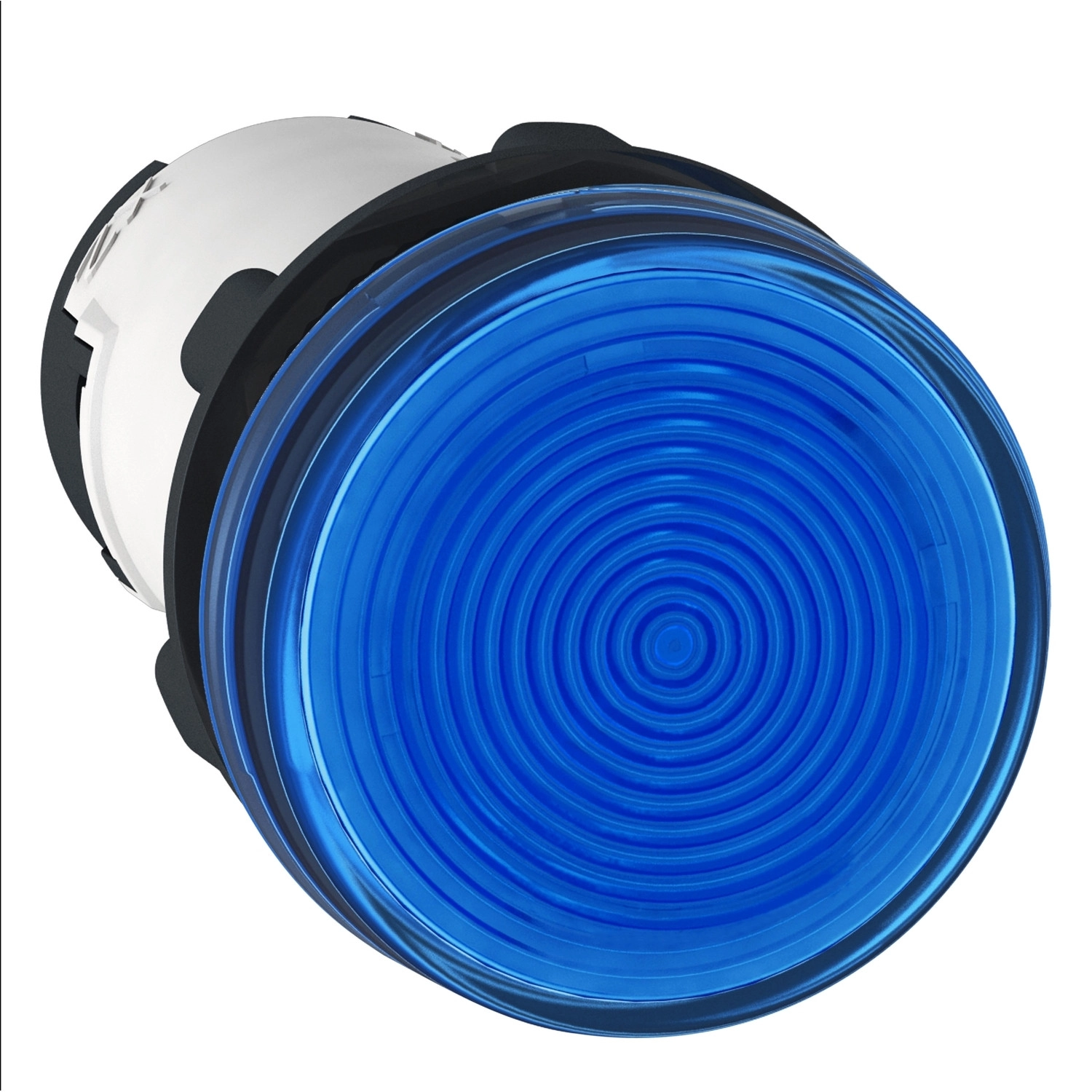

A Schneider Electric Harmony XB7EV76P egy professzionális jelzőlámpa, amely tökéletes választás ipari és kereskedelmi alkalmazásokhoz, ahol fontos a vizuális visszajelzés. Ez a kék színű, kerek jelzőlámpa 22 mm-es átmérőjével az ipari szabványoknak megfelelő méretezésű, így könnyen beilleszthető a standard méretű vezérlőpanelekbe és kezelőfelületekbe.
A XB7EV76P modell a Harmony XB7 termékcsalád része, amely a Schneider Electric egyik legmegbízhatóbb sorozata az ipari jelzőlámpák között. A termék monolitikus kialakítású, ami robusztus felépítést és egyszerű szerelhetőséget biztosít. A jelzőlámpa 230 V AC tápfeszültséggel működik 50/60 Hz frekvencián, és BA 9s típusú izzót használ fényforrásként. A tápfeszültség működési tartománya 195-264 V AC között van, így kiválóan alkalmazható olyan környezetben is, ahol kisebb hálózati feszültségingadozások előfordulhatnak.
A Harmony XB7EV76P technikai paraméterei kiemelkedőek. Steady (folyamatos) jelzéstípussal rendelkezik, ami állandó vizuális jelzést biztosít. A lámpatest méretei: 29 mm széles, 29 mm magas és 54 mm mély, így kompakt mérete ellenére is jól látható jelzést ad. Az elülső oldal IP54-es védettséggel rendelkezik, míg a hátsó rész IP20-as védelemmel van ellátva, így nedves vagy poros környezetben is megbízhatóan működik. A termék Type 12 burkolattípussal rendelkezik, és megfelel számos nemzetközi szabványnak, többek között az IEC 60947-1, IEC 60947-5-1, UL 508, CSA C22.2 No 14 előírásainak. A jelzőlámpa ellenáll a 5g erősségű vibrációnak 2-500 Hz frekvenciatartományban, valamint az 50g erősségű ütésnek is, ami biztonságos működést garantál még zord ipari környezetben is.
A szerelési lehetőségek sokoldalúak: a termék 22,5 mm átmérőjű furatba szerelhető (22,3 mm +0,4/0 tűréssel), és mind fém, mind műanyag panelbe beépíthető. Fém panelek esetén 1-6 mm, műanyag panelek esetén 2-6 mm vastagságú felületre szerelhető, a rögzítést pedig az anya 2-2,4 Nm nyomatékkal történő meghúzása biztosítja. A csatlakoztatási lehetőségek is sokrétűek: használható faston csatlakozókkal (6,35 x 0,8 mm), villás típusú tag csatlakozókkal (6,5 mm), illetve csavaros szorító csatlakozókkal, amelyek 2 x 1,5 mm² keresztmetszetű vezetéket fogadnak kábelcsatlakozóval vagy 1 x 0,22-2 x 2,5 mm² keresztmetszetű vezetéket kábelcsatlakozó nélkül. A meghúzási nyomaték 0,8-1,2 Nm a szabvány csatlakozásoknál.
A XB7EV76P jelzőlámpa kompatibilis különböző csavarhúzótípusokkal, beleértve a JIS No 1, Philips No 1, pozidriv No 1 kereszthornyú, valamint a 4 mm és 5,5 mm lapos csavarhúzókat is, ami megkönnyíti a telepítést és karbantartást. A termék 250 V névleges szigetelési feszültséggel és 6 kV névleges lökőfeszültség-állósággal rendelkezik, ami biztosítja a megbízható működést még túlfeszültség esetén is. Az izzó élettartama 2000 óra névleges feszültségen és 25 °C-os környezeti hőmérsékleten, így hosszú távú használatra tervezték. A működési hőmérséklettartomány -25°C és +55°C között van, míg tárolási hőmérséklettartománya -40°C és +70°C között található, így szélsőséges környezeti feltételek mellett is alkalmazható.
Schneider Electric Harmony XB7 - XB7EV76P - kerek jelzőlámpa Ø 22 - kék - BA 9s - 230 V - csavaros csatlakozó műszaki adatok
Általános adatok
Termékcsalád: Harmony XB7
Terméktípus: Jelzőlámpa
Eszköz rövid neve: XB7
Szerelési átmérő: 22 mm
Kezelő kiegészítő információ: Sima lencsével
Fényforrás: Izzólámpa
Eszköz kivitel: Monolitikus termék
Fizikai jellemzők
Magasság: 29 mm
Szélesség: 29 mm
Mélység: 54 mm
Kivezetések leírása: ISO n°1 (X1-X2)PL
Jelzőegység fejének alakja: Kerek
Sapka/kezelő vagy lencse színe: Kék
Szerelési adatok
Eszköz rögzítés: Rögzítő furat - átmérő: 22,5 mm 22,3 +0,4/0 az IEC 60947-5-1 szerint
Rögzítési közép: >= 30 x 40 mm (tartópanel) fém - vastagság: 1…6 mm
>= 30 x 40 mm (tartópanel) műanyag - vastagság: 2…6 mm
Rögzítési mód: Rögzítőanya a fej alatt: 2…2,4 N.m
Elektromos jellemzők
Jelzés típusa: Állandó
Izzó foglalat: BA 9s
Fényblokk táplálása: Közvetlenül ellenálláson keresztül <2,6 W 130 V
[Us] névleges tápfeszültség: 230 V AC 50/60 Hz-en
Tápfeszültség határértékek: 195…264 V AC
Élettartam: 2000 óra névleges feszültségen és 25 °C-on
Kompatibilitási kód: XB7
Csatlakozások
Kivezetések: Faston csatlakozók, csatlakozási méret: 6,35 x 0,8 mm az IEC 60947-1 szerint
Villás típusú tag csatlakozók, csatlakozási méret: 6,5 mm az IEC 60947-1 szerint
Csavaros szorító kivezetések, <= 2 x 1,5 mm² kábelcsatlakozóval az IEC 60947-1 szerint
Csavaros szorító kivezetések, 1 x 0,22...2 x 2,5 mm² kábelcsatlakozó nélkül az IEC 60947-1 szerint
Meghúzási nyomaték: 0,8…1,2 N.m az IEC 60947-1 szerint
Védettség
IP védettségi fokozat: IP20 (hátoldal) az IEC 60529 szerint
IP54 (előlap) az IEC 60529 szerint
Burkolat típusa: Type 12
Környezeti feltételek
Védőkezelés: TH
Környezeti hőmérséklet tároláshoz: -40…70 °C
Környezeti hőmérséklet működéshez: -25…55 °C
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 50 gn (időtartam = 11 ms) fél szinuszos hullámú gyorsulás esetén az IEC 60068-2-27 szerint
Szabványok és tanúsítványok
Szabványok: JIS C8201-5-1, IEC 60947-1, UL 508, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1
[Ui] névleges szigetelési feszültség: 250 V (szennyezettségi fokozat 3) az IEC 60947-1 szerint
[Uimp] névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Elektromágneses összeférhetőség: Zavaró térkibocsátás B osztály az IEC 55011 szerint
