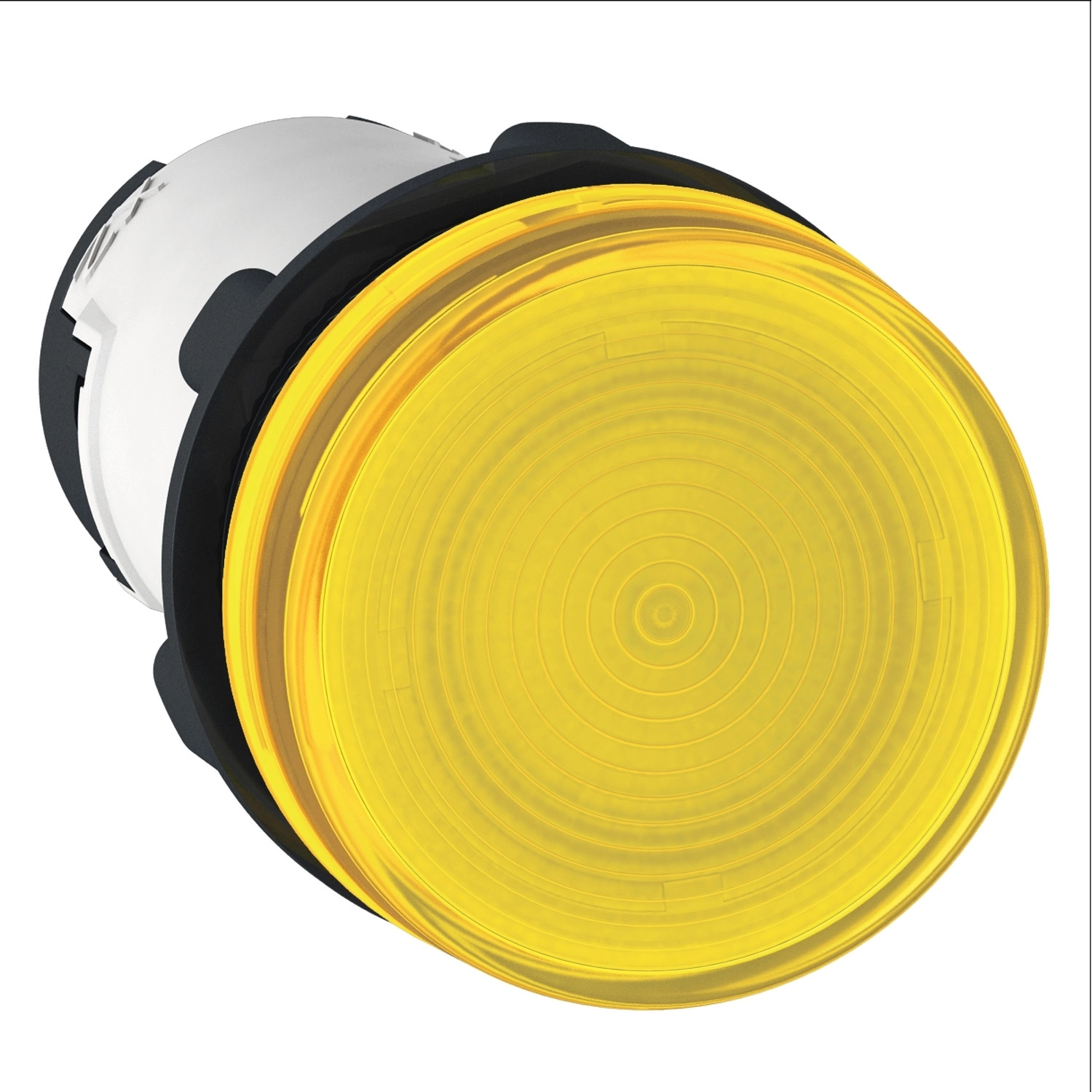

A Schneider Electric Harmony XB7EV75P egy professzionális minőségű, kerek jelzőlámpa, amely tökéletes választás ipari környezetben történő állapotjelzésre. Ez a sárga színű, 22 mm átmérőjű egység a Harmony XB7 termékcsalád tagjaként megbízható vizuális visszajelzést biztosít gépeknél, vezérlőpaneleknél és automatizált rendszereknél.
A XB7EV75P modell monolitikus kialakítású, sima lencsével rendelkező jelzőlámpa, amely BA9s típusú izzóval működik. Az eszköz 230V AC névleges tápfeszültségen üzemel, 50/60 Hz frekvencián, és a tápfeszültség megengedett tartománya 195-264V AC. A lámpa fénykibocsátása állandó jellegű, amely egyértelmű, villogásmentes jelzést biztosít a kezelő számára. Az izzó élettartama névleges feszültségen és 25°C-on körülbelül 2000 óra, így hosszú időn keresztül megbízható működést garantál.
A XB7EV75P jelzőlámpa IP védettségi besorolása az előlapon IP54, amely megfelelő védelmet nyújt por és fröccsenő víz ellen, míg a hátlapon IP20 védettséggel rendelkezik. A termék Type 12 típusú burkolattal szerelt, így ipari környezetben is kiválóan alkalmazható. A készülék méreteiben kompakt: 29 mm széles, 29 mm magas és 54 mm mély, így könnyen beépíthető vezérlőpanelekbe és más ipari berendezésekbe.
A telepítés során a jelzőlámpához 22,5 mm átmérőjű rögzítő furatot kell kialakítani (22,3 +0,4/0 mm, az IEC 60947-5-1 szabvány szerint). A rögzítési középpont fém tartópanel esetén legalább 30 x 40 mm, 1-6 mm vastagságú panelhoz, míg műanyag tartópanel esetén 2-6 mm vastagságú panelhoz alkalmazható, szintén 30 x 40 mm minimális rögzítési középponttal. A jelzőlámpa rögzítése a fej alatti rögzítőanyával történik, 2-2,4 N.m meghúzási nyomatékkal.
A XB7EV75P csatlakozási lehetőségei rendkívül rugalmasak: rendelkezik csavaros szorító kapcsokkal, amelyek maximum 2 x 1,5 mm² keresztmetszetű vezetékek csatlakoztatását teszik lehetővé kábelvéggel, valamint 1 x 0,22...2 x 2,5 mm² vezetékek csatlakoztatását kábelvég nélkül, az IEC 60947-1 szabványnak megfelelően. Emellett Faston csatlakozókkal is ellátták (csatlakozási méret: 6,35 x 0,8 mm) és villás típusú csatlakozókkal is kompatibilis (csatlakozási méret: 6,5 mm). A csavarfej alakja többféle csavarhúzóval is kompatibilis: keresztfejű (JIS No 1, Philips no 1, pozidriv No 1) és hornyolt (Ø 4 mm, Ø 5,5 mm) csavarhúzók egyaránt használhatók a rögzítésnél. A meghúzási nyomaték a sorkapcsok esetében 0,8-1,2 N.m az IEC 60947-1 szerint.
Schneider Electric Harmony XB7 - XB7EV75P - kerek jelzőlámpa Ø 22 - sárga - BA 9s - 230 V - csavaros csatlakozó műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB7
Termék vagy komponens típusa: Jelzőlámpa
Eszköz rövid neve: XB7
Szerelési átmérő: 22 mm
Oszthatatlan eladási mennyiség: 10
Kezelő kiegészítő információ: Sima lencsével
Fényforrás: Izzólámpa
Eszköz kivitele: Monolitikus termék
Kiegészítő jellemzők
Magasság: 29 mm
Szélesség: 29 mm
Mélység: 54 mm
Sorkapocs leírás ISO n°1: (X1-X2)PL
Túlfeszültség kategória: Class II az IEC 60536 szerint
Eszköz szerelése: Rögzítő furat - átmérő: 22,5 mm 22,3 +0,4/0 az IEC 60947-5-1 szerint
Rögzítési középpont: >= 30 x 40 mm (tartópanel) fém - vastagság: 1…6 mm
>= 30 x 40 mm (tartópanel) műanyag - vastagság: 2…6 mm
Rögzítési mód: Rögzítőanya a fej alatt: 2…2,4 N.m
Jelzőegység fejének alakja: Kerek
Sapka/működtető vagy lencse színe: Sárga
Csatlakozások - sorkapcsok: Faston csatlakozók, csatlakozási méret: 6,35 x 0,8 mm az IEC 60947-1 szerint
Villás típusú csatlakozók, csatlakozási méret: 6,5 mm az IEC 60947-1 szerint
Csavaros szorító kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros szorító kapcsok, 1 x 0,22...2 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szerint
Meghúzási nyomaték: 0,8…1,2 N.m az IEC 60947-1 szerint
Csavarfej alakja: Kereszt kompatibilis JIS No 1 csavarhúzóval
Kereszt kompatibilis Philips no 1 csavarhúzóval
Kereszt kompatibilis pozidriv No 1 csavarhúzóval
Hornyolt kompatibilis lapos Ø 4 mm csavarhúzóval
Hornyolt kompatibilis lapos Ø 5,5 mm csavarhúzóval
[Ui] névleges szigetelési feszültség: 250 V (szennyezettségi fok 3) az IEC 60947-1 szerint
[Uimp] névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Jelzés típusa és izzó
Jelzés típusa: Állandó
Izzó foglalat: BA 9s
Fényblokk tápellátás: Közvetlen ellenálláson keresztül <2,6 W 130 V
[Us] névleges tápfeszültség: 230 V AC 50/60 Hz frekvencián
Tápfeszültség határok: 195…264 V AC
Élettartam: 2000 óra névleges feszültségen és 25 °C hőmérsékleten
Kompatibilitási kód: XB7
Környezeti jellemzők
Védő kezelés: TH
Környezeti levegő hőmérséklet tároláshoz: -40…70 °C
Környezeti levegő hőmérséklet üzemeltetéshez: -25…55 °C
IP védettségi fokozat: IP20 (hátsó oldal) az IEC 60529 szerint
IP54 (elülső oldal) az IEC 60529 szerint
Burkolat típusa: Type 12
Szabványok és ellenállás
Szabványok: JIS C8201-5-1
IEC 60947-1
CSA C22.2 No 14
IEC 60947-5-1
UL 508
JIS C8201-1
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 50 gn (időtartam = 11 ms) fél szinuszhullám gyorsulás esetén az IEC 60068-2-27 szerint
Elektromágneses összeférhetőség: Zavaró mező kibocsátás B osztály az IEC 55011 szerint
