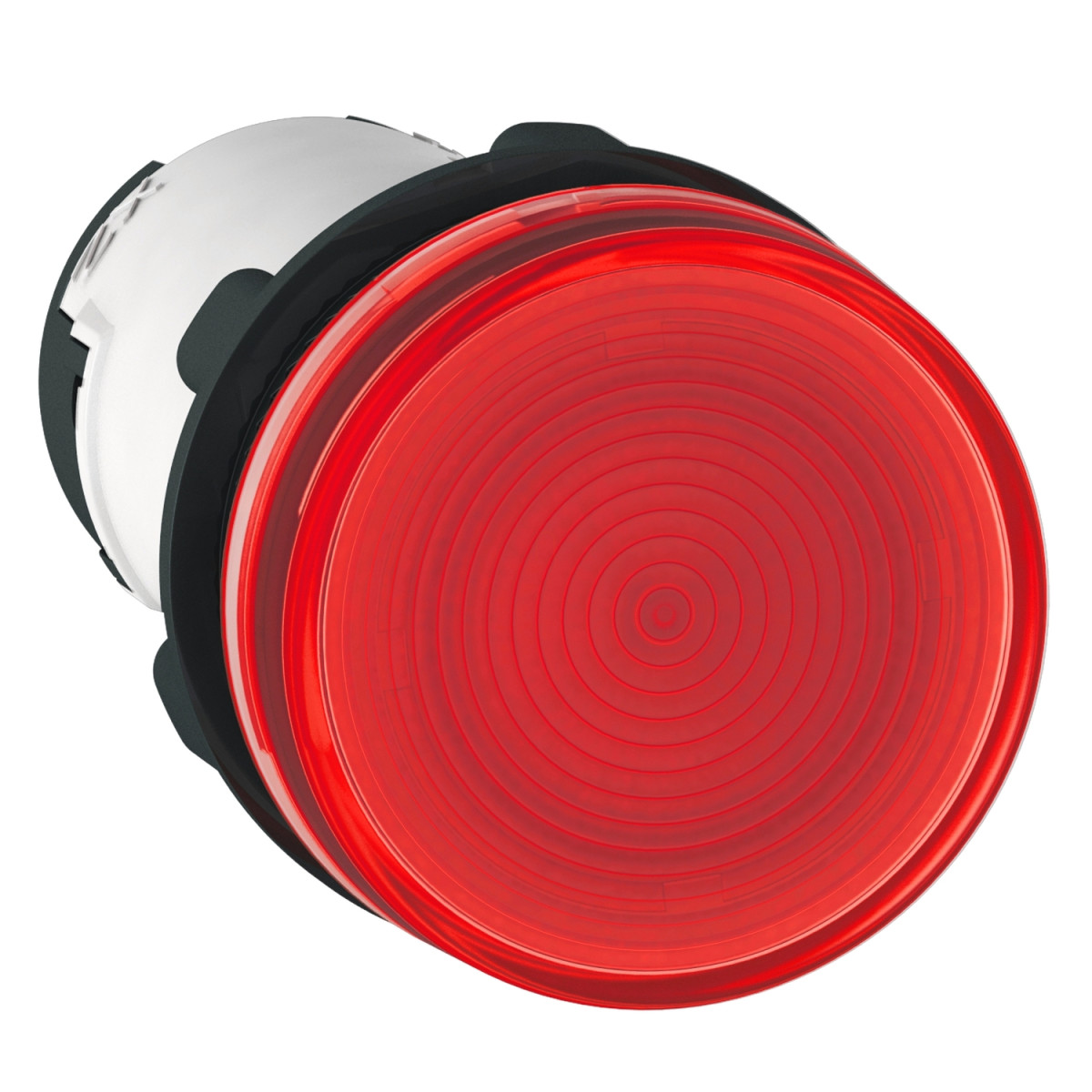

A Schneider Electric Harmony XB7 sorozatú XB7EV74P jelzőlámpája professzionális ipari alkalmazásokhoz tervezett, megbízható vizuális visszajelző eszköz. Ez a piros színű, kerek fejű jelzőlámpa ideális választás vezérlőpanelekhez, gépekhez és berendezésekhez, ahol világos állapotjelzésre van szükség különböző működési feltételek mellett.
A 22 mm-es szabványos szerelési átmérővel rendelkező XB7EV74P univerzálisan alkalmazható a legtöbb ipari környezetben. A termék monolitikus kialakítású, ami biztosítja a stabil működést és egyszerűsíti a telepítést. Az eszköz sima lencsével rendelkezik, amely egyenletes fényeloszlást biztosít. Az izzólámpás fényforrás (BA9s foglalattal) tiszta és jól látható piros jelzést ad, amely különösen hasznos lehet figyelmeztető vagy vészhelyzeti állapotok jelzésére.
A XB7EV74P jelzőlámpa kiemelkedő műszaki paraméterekkel rendelkezik: 230V AC tápfeszültségen működik 50/60 Hz-en, és a tápfeszültség megengedett tartománya 195-264V AC. A közvetlen ellenállásos ellátású fényblokk kevesebb mint 2,6W teljesítményt vesz fel 130V-on. A fényforrás élettartama 2000 óra névleges feszültségen és 25°C-on, ami hosszú távú, megbízható működést biztosít. A termék elülső felülete IP54, hátsó része IP20 védettséggel rendelkezik az IEC 60529 szabvány szerint, valamint Type 12 besorolású házban helyezkedik el, így megfelelően védett különböző környezeti hatásokkal szemben.
Csatlakozási lehetőségek tekintetében a XB7EV74P rendkívül rugalmas: csavarkötésű sorkapcsokkal van ellátva, amelyek különböző méretű vezetékek fogadására alkalmasak (1 x 0,22...2 x 2,5 mm² vezetékvég nélkül, vagy <= 2 x 1,5 mm² vezetékvéggel). Emellett kompatibilis Faston csatlakozókkal (6,35 x 0,8 mm) és villás érvéghüvelyekkel (6,5 mm) is. A csavarfej kialakítása többféle csavarhúzóval való használatot tesz lehetővé: kereszthornyos (JIS 1, Philips 1, pozidriv 1) és lapos (4 mm és 5,5 mm) csavarhúzókkal egyaránt szerelhető, 0,8-1,2 Nm meghúzási nyomatékkal.
A XB7EV74P jelzőlámpa kiváló elektromos tulajdonságokkal rendelkezik: 250V névleges szigetelési feszültség (szennyezettségi fok 3) és 6 kV névleges lökőfeszültség-állóság az IEC 60947-1 szabvány szerint. A termék megfelel számos nemzetközi szabványnak, többek között az IEC 60947-1, IEC 60947-5-1, CSA C22.2 No 14, UL 508, valamint a JIS C8201-5-1 és JIS C8201-1 előírásainak, így világszerte alkalmazható.
A mechanikai ellenállóképesség is kiemelkedő: az eszköz 5 gn rezgésállósággal rendelkezik 2-500 Hz tartományban az IEC 60068-2-6 szerint, valamint 50 gn ütésállósággal félszinusz hullám gyorsulás esetén 11 ms időtartammal az IEC 60068-2-27 szerint. Működési hőmérséklet-tartománya -25...55 °C, tárolási hőmérséklet-tartománya pedig -40...70 °C, ami széleskörű környezeti feltételek melletti alkalmazhatóságot biztosít. Az elektromágneses kompatibilitás szempontjából a termék B osztályú zavaró téremisszióval rendelkezik az IEC 55011 szabvány szerint.
Schneider Electric Harmony XB7 - XB7EV74P műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB7
Termék vagy komponens típusa: Jelzőlámpa
Eszköz rövid neve: XB7
Szerelési átmérő: 22 mm
Kezelő további információja: Sima lencsével
Fényforrás: Izzólámpa
Eszköz kivitele: Monolitikus termék
Kiegészítő jellemzők
Magasság: 29 mm
Szélesség: 29 mm
Mélység: 54 mm
Kapocsjelölés ISO szabvány szerint: n°1 (X1-X2)PL
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
Eszköz rögzítése: Rögzítő furat - átmérő: 22,5 mm 22,3 +0,4/0 az IEC 60947-5-1 szerint
Rögzítési középpont: >= 30 x 40 mm (tartópanel) fém - vastagság: 1…6 mm
>= 30 x 40 mm (tartópanel) műanyag - vastagság: 2…6 mm
Rögzítési mód: Rögzítőanya a fej alatt: 2…2,4 N.m
Jelzőegység fejének alakja: Kerek
Sapka/kezelő vagy lencse színe: Piros
Csatlakozások - kapcsok
Faston csatlakozók, csatlakozási méret: 6,35 x 0,8 mm az IEC 60947-1 szerint
Villás típusú tag csatlakozók, csatlakozási méret: 6,5 mm az IEC 60947-1 szerint
Csavaros sorkapcsok, <= 2 x 1,5 mm² vezetékvéggel az IEC 60947-1 szerint
Csavaros sorkapcsok, 1 x 0,22...2 x 2,5 mm² vezetékvég nélkül az IEC 60947-1 szerint
Meghúzási nyomaték: 0,8…1,2 N.m az IEC 60947-1 szerint
Elektromos jellemzők
Jelzés típusa: Állandó
Izzófoglalat: BA 9s
Fényblokk ellátás: Közvetlen ellenálláson keresztül <2,6 W 130 V
Névleges tápfeszültség: 230 V AC 50/60 Hz-en
Tápfeszültség határértékek: 195…264 V AC
Élettartam: 2000 óra névleges feszültségen és 25 °C-on
[Ui] névleges szigetelési feszültség: 250 V (szennyezettségi fok 3) az IEC 60947-1 szerint
[Uimp] névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Környezeti jellemzők
Védő kezelés: TH
Környezeti levegőhőmérséklet tároláshoz: -40…70 °C
Környezeti levegőhőmérséklet működéshez: -25…55 °C
IP védettségi fokozat: IP20 (hátoldal) az IEC 60529 szerint
IP54 (elülső oldal) az IEC 60529 szerint
Burkolat típusa: 12-es típus
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 50 gn (időtartam = 11 ms) félszinusz hullám gyorsuláshoz az IEC 60068-2-27 szerint
Elektromágneses kompatibilitás: Zavaró téremisszió B osztály az IEC 55011 szerint
Szabványok
CSA C22.2 No 14
UL 508
IEC 60947-1
JIS C8201-5-1
IEC 60947-5-1
JIS C8201-1
