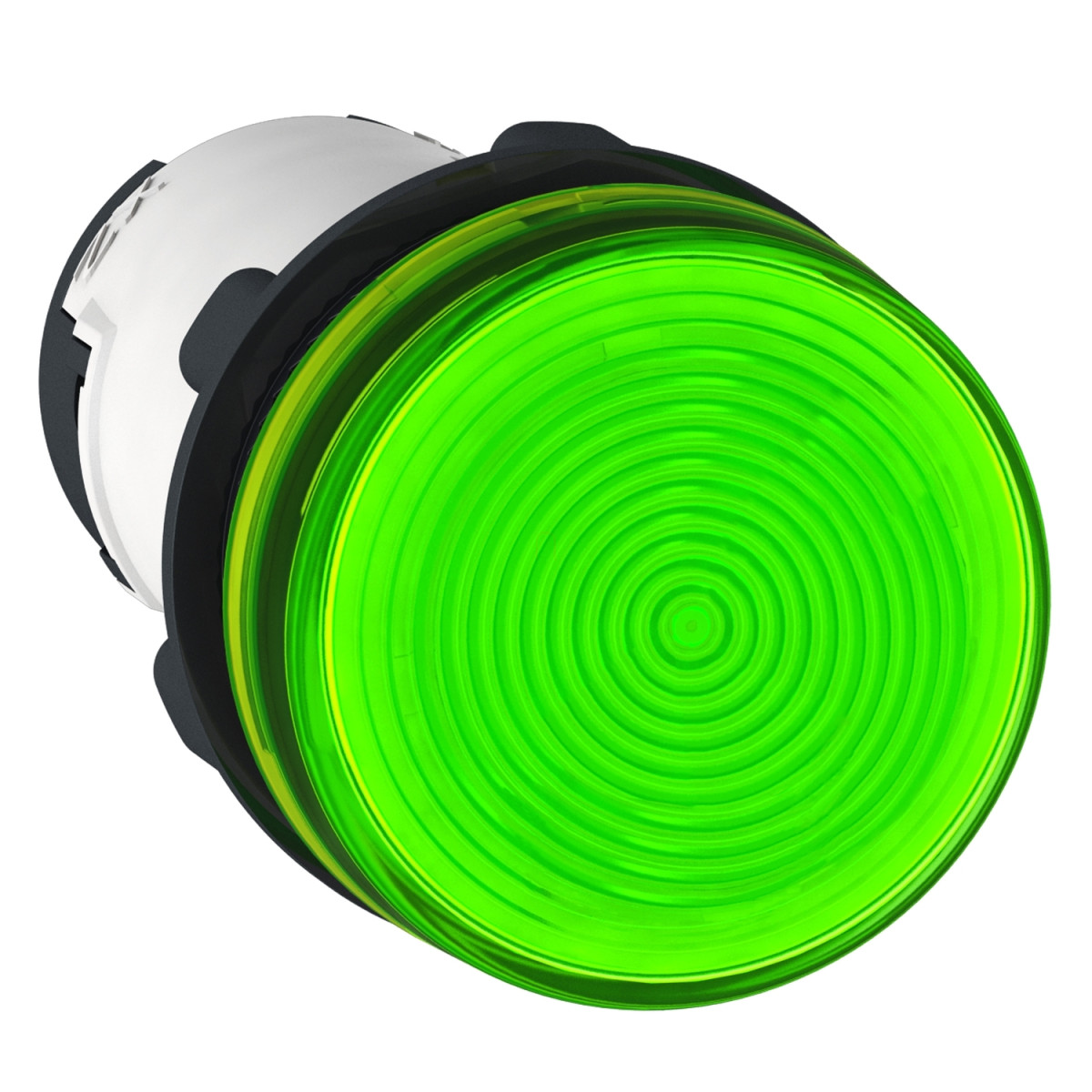

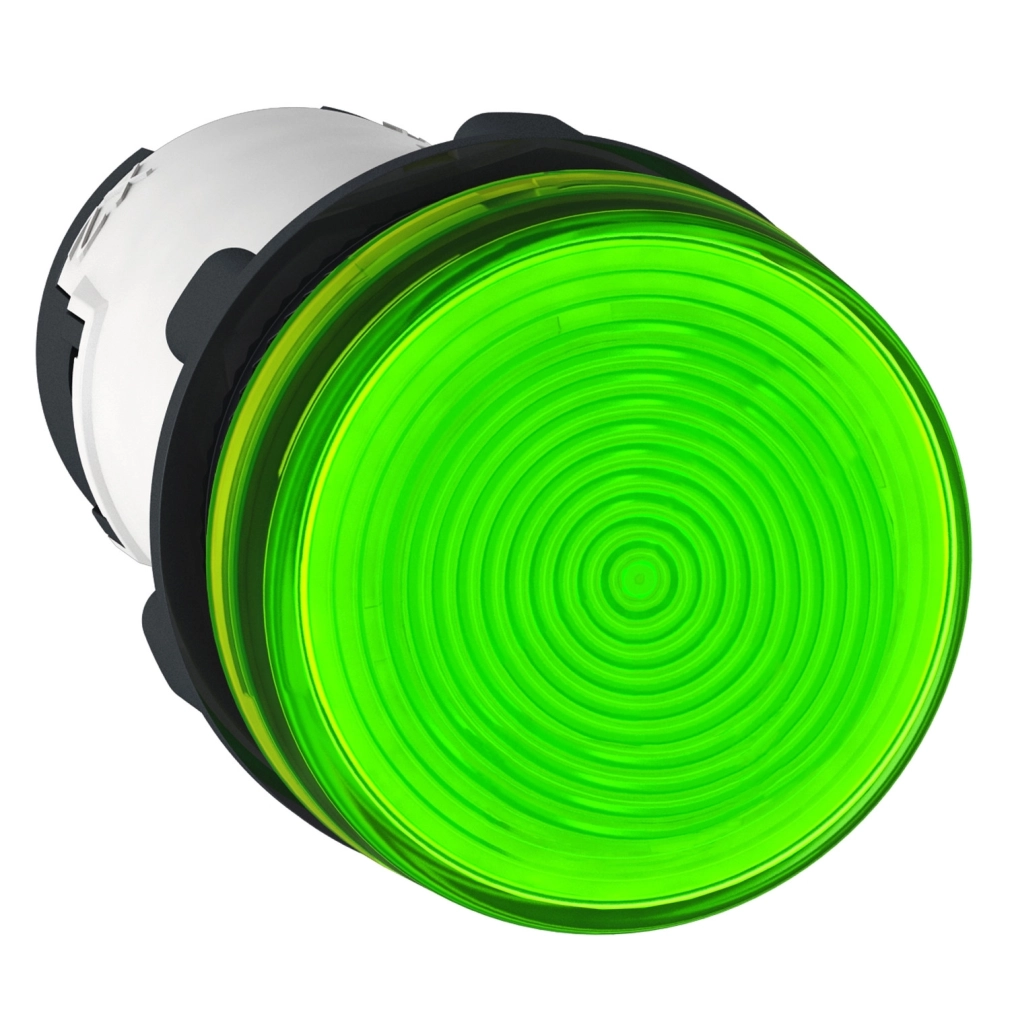

A Schneider Electric Harmony XB7 családba tartozó XB7EV73P jelzőlámpa egy prémium minőségű ipari vezérlőkomponens, amely számos automatizálási alkalmazásban nyújt megbízható vizuális jelzést. Ez a kerek, 22 mm átmérőjű, zöld színű jelzőlámpa ideális választás vezérlőpanelek, gépek és berendezések státuszjelzésére.
A termék monolitikus kialakítású, BA 9s típusú izzóval szerelt, és 230V AC tápfeszültségen működik. Az állandó fényű (steady) jelzéstípus egyértelmű visszajelzést biztosít a berendezés vagy folyamat állapotáról. A sima lencsével rendelkező jelzőlámpa IP54 védettséggel rendelkezik az előlapi részen, így por és fröccsenő víz ellen védett, míg a hátsó rész IP20 védettségű. A Type 12 kategóriájú burkolat további védelmet biztosít ipari környezetben.
A Harmony XB7EV73P jelzőlámpa telepítése egyszerű, 22,5 mm átmérőjű furatot igényel, és a rögzítési távolság minimum 30 x 40 mm. A termék rugalmasan alkalmazható különböző vastagságú paneleken: fém paneleknél 1-6 mm, míg műanyag paneleknél 2-6 mm vastagság támogatott. A rögzítés fej alatti anyával történik, 2-2,4 Nm nyomatékkal. A csatlakoztatás többféle módon lehetséges: csavaros kapcsokkal (1 x 0,22...2 x 2,5 mm² vezeték esetén érvég nélkül, vagy <= 2 x 1,5 mm² érvéggel), Faston csatlakozókkal (6,35 x 0,8 mm méretben) vagy villás típusú csatlakozókkal (6,5 mm méretben). A csavaros csatlakozások meghúzási nyomatéka 0,8-1,2 Nm.
A jelzőlámpa villamos paraméterei kiemelkedőek: 250V névleges szigetelési feszültséggel (Ui) és 6 kV névleges lökőfeszültség-állósággal (Uimp) rendelkezik. A tápfeszültség tűrése 195-264V AC, amely biztosítja a stabil működést akár ingadozó hálózati feszültség esetén is. A fényforrás várható élettartama 2000 óra névleges feszültségen és 25°C hőmérsékleten.
A XB7EV73P széles környezeti feltételek mellett használható: működési hőmérséklet-tartománya -25°C és +55°C között, tárolási hőmérséklet-tartománya pedig -40°C és +70°C között van. A termék kiemelkedő mechanikai ellenálló képességgel rendelkezik: elviseli az 5g rezgést (2-500 Hz frekvenciatartományban) és az 50g ütést (11 ms időtartamú félszinusz hullámú gyorsulás esetén). Elektromágneses kompatibilitás szempontjából a zavaró térkibocsátás B osztálynak felel meg.
Schneider Electric Harmony XB7 - XB7EV73P - Jelzőlámpa, zöld műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB7
Termék típusa: Jelzőlámpa
Rövid terméknév: XB7
Szerelési átmérő: 22 mm
Kialakítás: Monolitikus termék
Lencse típusa: Sima
Fényforrás: Izzólámpás
Jelzés típusa: Állandó fényű
Izzófoglalat: BA 9s
Fizikai jellemzők
Magasság: 29 mm
Szélesség: 29 mm
Mélység: 54 mm
Jelzőegység fejének alakja: Kerek
Sapka/lencse színe: Zöld
Elektromos jellemzők
Névleges tápfeszültség: 230 V AC 50/60 Hz
Tápfeszültség határértékek: 195...264 V AC
Fénytömb tápellátása: Közvetlen, ellenálláson keresztül <2,6 W 130 V
Névleges szigetelési feszültség [Ui]: 250 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-1 szerint
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
Szerelési jellemzők
Rögzítőfurat: 22,5 mm átmérő 22,3 +0,4/0 az IEC 60947-5-1 szerint
Rögzítési távolság: >= 30 x 40 mm (tartópanel) fém - vastagság: 1...6 mm
>= 30 x 40 mm (tartópanel) műanyag - vastagság: 2...6 mm
Rögzítési mód: Rögzítőanya a fej alatt: 2...2,4 N.m
Csatlakozási lehetőségek
Csatlakozások - kapcsok: Faston csatlakozók, 6,35 x 0,8 mm méretben az IEC 60947-1 szerint
Villás típusú csatlakozók, 6,5 mm méretben az IEC 60947-1 szerint
Csavaros kapcsok, <= 2 x 1,5 mm² érvéggel az IEC 60947-1 szerint
Csavaros kapcsok, 1 x 0,22...2 x 2,5 mm² érvég nélkül az IEC 60947-1 szerint
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Csavarfej formája: Kereszthornyos, kompatibilis JIS 1 sz. csavarhúzóval
Kereszthornyos, kompatibilis Philips 1 sz. csavarhúzóval
Kereszthornyos, kompatibilis pozidriv 1 sz. csavarhúzóval
Hornyos, kompatibilis 4 mm átm. lapos csavarhúzóval
Hornyos, kompatibilis 5,5 mm átm. lapos csavarhúzóval
Környezeti feltételek
Védettségi fokozat: IP20 (hátsó oldal) az IEC 60529 szerint
IP54 (elülső oldal) az IEC 60529 szerint
Burkolat típusa: 12-es típus
Védőkezelés: TH
Üzemi környezeti hőmérséklet: -25...55 °C
Tárolási környezeti hőmérséklet: -40...70 °C
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
Elektromágneses összeférhetőség: Zavaró térkibocsátás B osztály az IEC 55011 szerint
Szabványok és tanúsítványok
Szabványok: UL 508
CSA C22.2 No 14
IEC 60947-1
IEC 60947-5-1
JIS C8201-5-1
JIS C8201-1
Egyéb jellemzők
Kompatibilitási kód: XB7
Élettartam: 2000 óra névleges feszültségen és 25 °C hőmérsékleten
