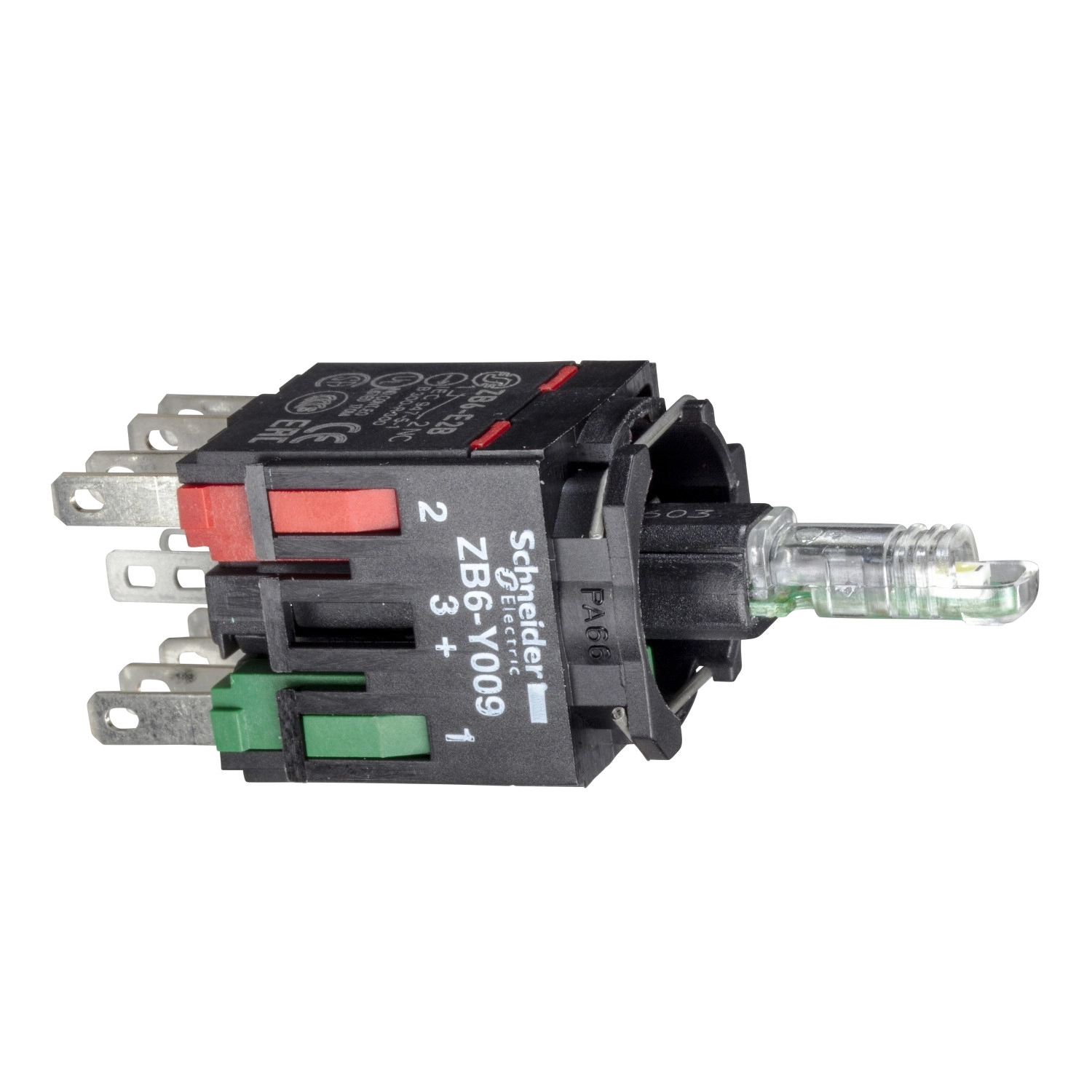

A Schneider Electric Harmony XB6 ZB6ZB65B egy komplett ház világító nyomógombhoz, amely az ipari vezérlőrendszerek elengedhetetlen komponense. Ez a kék fénnyel ellátott egység tökéletes választás olyan alkalmazásokhoz, ahol a vizuális visszajelzés és a megbízható kapcsolási funkció egyaránt fontos követelmény.
A ZB6ZB65B modell a Harmony XB6 termékcsalád tagja, amely a Schneider Electric magas minőségi standardjait képviseli az ipari kapcsolók és nyomógombok világában. A nyomógomb ház műanyag rögzítőgyűrűvel rendelkezik, és integrált LED világítással van felszerelve, amely kék fényt bocsát ki. A 12-24V AC/DC tápfeszültséggel működő egység 1NO + 1NC érintkező konfigurációval rendelkezik, ami sokoldalú felhasználhatóságot biztosít különféle vezérlési feladatokban. A lassú bontású érintkezők Faston csatlakozókkal vannak ellátva (2.8 x 0.5 mm méretben), ami megkönnyíti a telepítést és a karbantartást.
A műszaki paramétereket tekintve, a ZB6ZB65B kompakt méretekkel büszkélkedhet: 24 mm szélesség, 18 mm magasság és 51 mm mélység. Az érintkezők ezüstötvözetből (Ag/Ni) készülnek, biztosítva a kiváló elektromos vezetőképességet és tartósságot. A működési erő 1.6 N NO állapotváltásnál és 2.5 N NC állapotváltásnál, míg a működési út 1 mm az NC állapotváltáshoz, 2 mm az NO állapotváltáshoz és összesen 4.3 mm a teljes út. A névleges szigetelési feszültség 250 V (3-as szennyezettségi fokozat mellett), a névleges lökőfeszültség-állóság pedig 4 kV az IEC 60947-1 szabvány szerint. A termék névleges üzemi áramai: 3 A 120 V-on (AC-15, B300), 1.5 A 240 V-on (AC-15, B300), 0.1 A 250 V-on (DC-13, R300) és 0.22 A 125 V-on (DC-13, R300).
Az elektromos tartósság tekintetében a ZB6ZB65B kiemelkedő teljesítményt nyújt: 1,000,000 ciklus AC-15 és DC-15 üzemmódban egyaránt, 2 A terhelésnél 230 V feszültségen, kevesebb mint 3600 kapcsolás/óra mellett. A jelzés típusa állandó, a tápfeszültség határértékei 6...30 V AC/DC között vannak, áramfelvétele pedig 15 mA. A termék túlfeszültség-állósága is kimagasló: 1 kV közvetlen érintkezésre és 2 kV szabad levegőben az IEC 61000-4-5 szabvány szerint.
A ZB6ZB65B széles üzemi hőmérséklet-tartományban (-25...70°C) használható, tárolási hőmérséklet-tartománya pedig -40...70°C. Elektromos érintésvédelmi osztálya II. osztály az IEC 61140 szabvány szerint. A termék számos nemzetközi szabványnak megfelel, beleértve az IEC 60947-5-5, UL 508, IEC 60947-1, JIS C 4520, JIS C 852, IEC 60947-5-1 és CSA C22.2 No 14 előírásait, valamint rendelkezik CCC, CSA, UL és GOST tanúsítványokkal.
Schneider Electric Harmony XB6 - ZB6ZB65B - LED - es világító nyomógomb aljzat, kék műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB6
Termék típusa: Komplett ház világító nyomógombhoz
Készülék rövid neve: ZB6
Rögzítőgyűrű anyaga: Műanyag
Érintkező típusa és összetétele: 1 NO + 1 NC
Érintkező működése: Lassú bontású
Csatlakozások - kapcsok: Faston csatlakozó, méret: 2.8 x 0.5 mm
Fényforrás: LED
Izzó foglalat: Integrált LED
Fényforrás színe: Kék
Névleges tápfeszültség: 12...24 V AC/DC
Kiegészítő adatok
CAD szélesség: 24 mm
CAD magasság: 18 mm
CAD mélység: 51 mm
Kapocs leírás ISO n°1: (11-12)NC
Érintkező használat: Standard
Pozitív nyitás: IEC 60947-5-1 K mellékletnek megfelelően
Működési út: 1 mm (NC elektromos állapotváltás), 2 mm (NO elektromos állapotváltás), 4.3 mm (teljes út)
Működési erő: 1.6 N NO elektromos állapotváltás, 2.5 N NC elektromos állapotváltás
Érintkező anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat védelem: 6 A gG típusú olvadóbiztosíték az IEC 60947-5-1 szerint
Névleges szigetelési feszültség: 250 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 4 kV az IEC 60947-1 szerint
Névleges üzemi áram: 3 A 120 V, AC-15, B300; 1.5 A 240 V, AC-15, B300; 0.1 A 250 V, DC-13, R300; 0.22 A 125 V, DC-13, R300
Elektromos jellemzők
Elektromos tartósság: 1000000 ciklus, AC-15, 2 A 230 V-on, <3600 ciklus/óra működési sebességnél, 0.5 terhelési tényezővel az IEC 60947-5-1 C melléklete szerint; 1000000 ciklus, DC-15, 2 A 230 V-on, <3600 ciklus/óra működési sebességnél, 0.5 terhelési tényezővel az IEC 60947-5-1 C melléklete szerint
Elektromos megbízhatóság: Λ = 10exp(-8) 5 V és 1 mA mellett 90 %-os konfidencia szintnél az IEC 60947-5-4 szerint
Jelzés típusa: Állandó
Tápfeszültség határértékei: 6…30 V AC/DC
Áramfelvétel: 15 mA
Túlfeszültség-állóság: 1 kV közvetlen érintkezés az IEC 61000-4-5 szerint; 2 kV szabad levegőben az IEC 61000-4-5 szerint
Környezeti jellemzők
Védőkezelés: TC
Környezeti hőmérséklet tárolásra: -40…70 °C
Környezeti hőmérséklet működésre: -25…70 °C
Elektromos érintésvédelmi osztály: II. osztály az IEC 61140 szerint
Szabványok: IEC 60947-5-5, UL 508, IEC 60947-1, JIS C 4520, JIS C 852, IEC 60947-5-1, CSA C22.2 No 14
Terméktanúsítványok: CCC, CSA, UL, GOST
Rezgésállóság: +/- 3 mm (f= 2…500 Hz) az IEC 60068-2-6 szerint; 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint; 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
Gyors tranziensekkel szembeni ellenállás: 2 kV az IEC 61000-4-4 szerint
Elektromágneses mezőkkel szembeni ellenállás: 10 V/m az IEC 61000-4-3 szerint
Elektrosztatikus kisüléssel szembeni ellenállás: 6 kV érintkezéskor (fémrészeken) az IEC 61000-2-6 szerint; 8 kV szabad levegőben (szigetelő részeken) az IEC 61000-2-6 szerint
Elektromágneses kibocsátás: B osztály az IEC 55011 szerint
