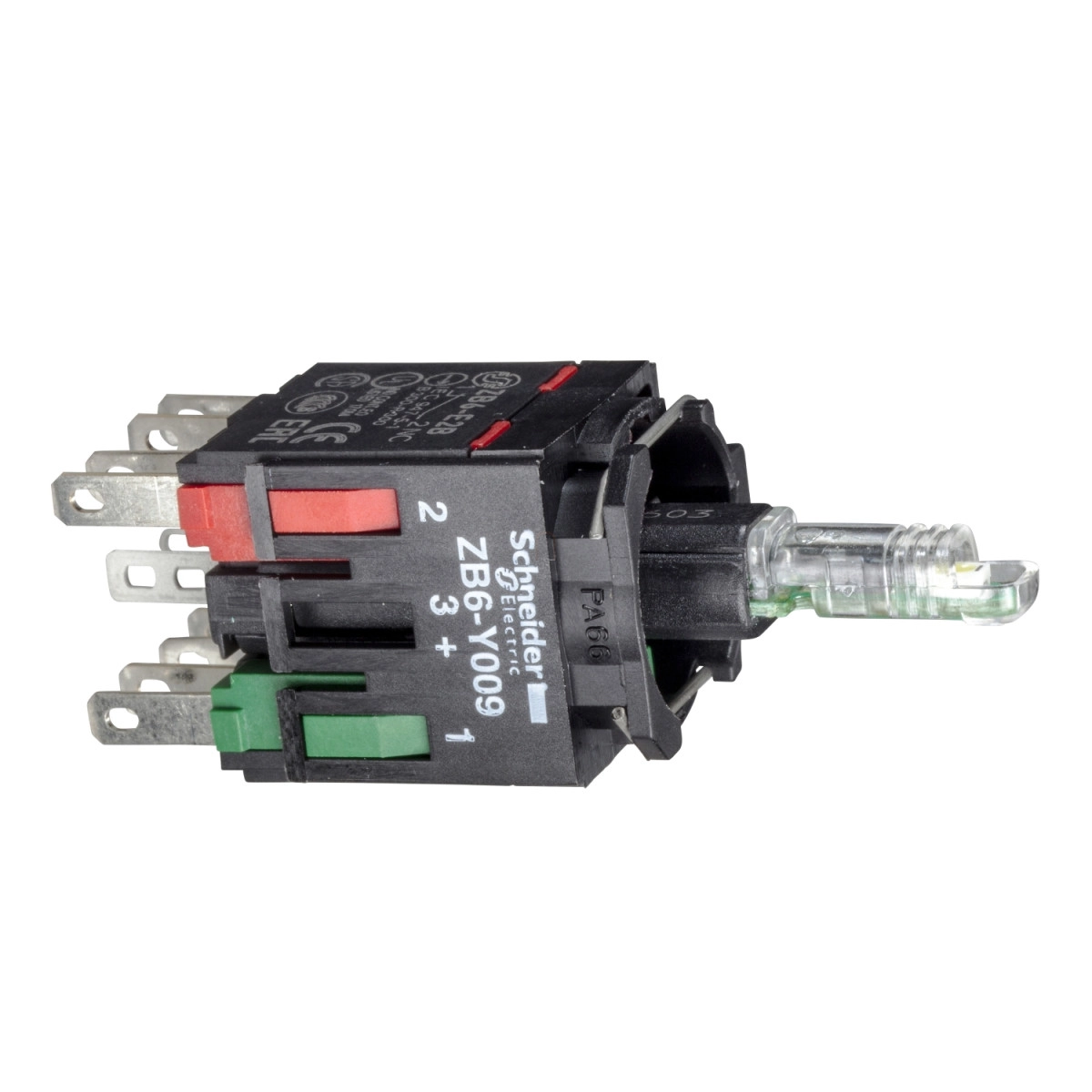

A Schneider Electric Harmony XB6 ZB6ZB55B egy professzionális minőségű, komplett test világító nyomógombhoz, sárga fényblokkal, test/rögzítő gallérral, integrált LED-del, amely 12-24V AC/DC tápfeszültségen működik, és 1NO + 1NC érintkezővel rendelkezik. Ez a termék ideális választás ipari automatizálási és vezérlési alkalmazásokhoz, ahol szükség van megbízható jelzőgombokra a kezelői felületeken.
A ZB6ZB55B a népszerű Harmony XB6 termékcsalád része, amely kompakt méreteiről és hosszú élettartamáról ismert. A nyomógomb test műszaki kialakítása kiemelkedő minőséget képvisel: a rögzítő gallér anyaga műanyag, a termék rendelkezik lassú bontású működéssel, és faston csatlakozókkal (2.8 x 0.5 mm) kapcsolódik az áramkörhöz. A beépített sárga színű LED fényforrás kiváló láthatóságot biztosít minden környezetben, segítve a kezelő számára a gombok állapotának egyértelmű azonosítását.
A ZB6ZB55B számos fejlett műszaki paraméterrel rendelkezik, amelyek kiemelkedő teljesítményt és megbízhatóságot biztosítanak. A termék méretei kompaktak: 24 mm szélesség, 18 mm magasság és 51 mm mélység. Az érintkezők ezüst ötvözetből (Ag/Ni) készülnek, és a standard használatra optimalizáltak. A működési paraméterek között szerepel az 1 mm-es NC elektromos állapotváltozás, 2 mm-es NO elektromos állapotváltozás és 4,3 mm teljes elmozdulás. A működtetési erő 1,6 N az NO állapotváltáshoz és 2,5 N az NC állapotváltáshoz. A termék tartalmaz rövidzárlat elleni védelmet 6 A-es gG típusú biztosíték formájában, az IEC 60947-5-1 szabványnak megfelelően. A névleges szigetelési feszültség 250 V (3-as szennyezettségi fok), a névleges lökőfeszültség-állóság pedig 4 kV az IEC 60947-1 szabvány szerint.
A ZB6ZB55B kiemelkedő elektromos tartóssággal rendelkezik: 1 000 000 ciklus AC-15 üzemmódban 2A/230V terheléssel, valamint 1 000 000 ciklus DC-15 üzemmódban 2A/230V terheléssel, <3600 ciklus/óra működési frekvenciával, 0,5 terhelési tényező mellett. Az elektromos megbízhatóság Λ = 10exp(-8) 5V és 1mA mellett, 90%-os konfidenciaszinttel. A LED jelzés típusa folyamatos (steady), a tápfeszültség határértékei 6-30V AC/DC, áramfelvétele pedig 15 mA. Környezeti paraméterei szintén kiemelkedőek: tárolási hőmérséklettartomány -40...+70°C, üzemi hőmérséklettartomány -25...+70°C. Az áramütés elleni védelem II. osztályú az IEC 61140 szerint. A termék számos nemzetközi tanúsítvánnyal rendelkezik, köztük CCC, GOST, UL és CSA, valamint megfelel az IEC 60947-5-5, JIS C 852, UL 508, IEC 60947-1, JIS C 4520, IEC 60947-5-1 és CSA C22.2 No 14 szabványoknak.
Schneider Electric Harmony XB6 - ZB6ZB55B - LED - es világító nyomógomb aljzat, sárga, N/O műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB6
Terméktípus: Komplett test világító nyomógombhoz
Eszköz rövid neve: ZB6
Rögzítő gallér anyaga: Műanyag
Érintkezők típusa és összetétele: 1 NO + 1 NC
Érintkezők működése: Lassú bontású
Csatlakozások - kapcsok: Faston csatlakozó, csatlakozási méret: 2,8 x 0,5 mm
Fényforrás: LED
Izzó foglalat: Integrált LED
Fényforrás színe: Sárga
Névleges tápfeszültség: 12...24 V AC/DC
Kiegészítő adatok
CAD szélesség: 24 mm
CAD magasság: 18 mm
CAD mélység: 51 mm
Kapcsok leírása ISO n°1: (11-12)NC
Érintkezők használata: Standard
Pozitív nyitás: IEC 60947-5-1 K függelék szerint
Működési út: 1 mm (NC elektromos állapotváltozás)
2 mm (NO elektromos állapotváltozás)
4,3 mm (teljes elmozdulás)
Működtetési erő: 1,6 N NO elektromos állapotváltozás
2,5 N NC elektromos állapotváltozás
Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 6 A gG típusú biztosíték az IEC 60947-5-1 szerint
Névleges szigetelési feszültség: 250 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 4 kV az IEC 60947-1 szerint
Névleges üzemi áram: 3 A 120 V-nál, AC-15, B300
1,5 A 240 V-nál, AC-15, B300
0,1 A 250 V-nál, DC-13, R300
0,22 A 125 V-nál, DC-13, R300
Elektromos tartósság
1000000 ciklus, AC-15, 2 A 230 V-nál, működési frekvencia <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C függelék szerint
1000000 ciklus, DC-15, 2 A 230 V-nál, működési frekvencia <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C függelék szerint
Elektromos megbízhatóság: Λ = 10exp(-8) 5 V és 1 mA mellett 90%-os konfidenciaszinttel az IEC 60947-5-4 szerint
Jelzés típusa: Folyamatos
Tápfeszültség határértékei: 6...30 V AC/DC
Áramfelvétel: 15 mA
Túlfeszültség-állóság: 1 kV közvetlen érintkezés az IEC 61000-4-5 szerint
2 kV szabad levegőben az IEC 61000-4-5 szerint
Környezeti jellemzők
Védőkezelés: TC
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -25...70 °C
Áramütés elleni védelem osztálya: II. osztály az IEC 61140 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-5, JIS C 852, UL 508, IEC 60947-1, JIS C 4520, IEC 60947-5-1, CSA C22.2 No 14
Terméktanúsítványok: CCC, GOST, UL, CSA
Mechanikai jellemzők
Rezgésállóság: +/- 3 mm (f= 2...500 Hz) az IEC 60068-2-6 szerint
5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás az IEC 60068-2-27 szerint
Gyors tranziensekkel szembeni ellenállás: 2 kV az IEC 61000-4-4 szerint
Elektromágneses mezőkkel szembeni ellenállás: 10 V/m az IEC 61000-4-3 szerint
Elektrosztatikus kisülésekkel szembeni ellenállás: 6 kV érintkezésnél (fém részeken) az IEC 61000-2-6 szerint
8 kV szabad levegőben (szigetelő részeken) az IEC 61000-2-6 szerint
Elektromágneses emisszió: B osztály az IEC 55011 szerint
