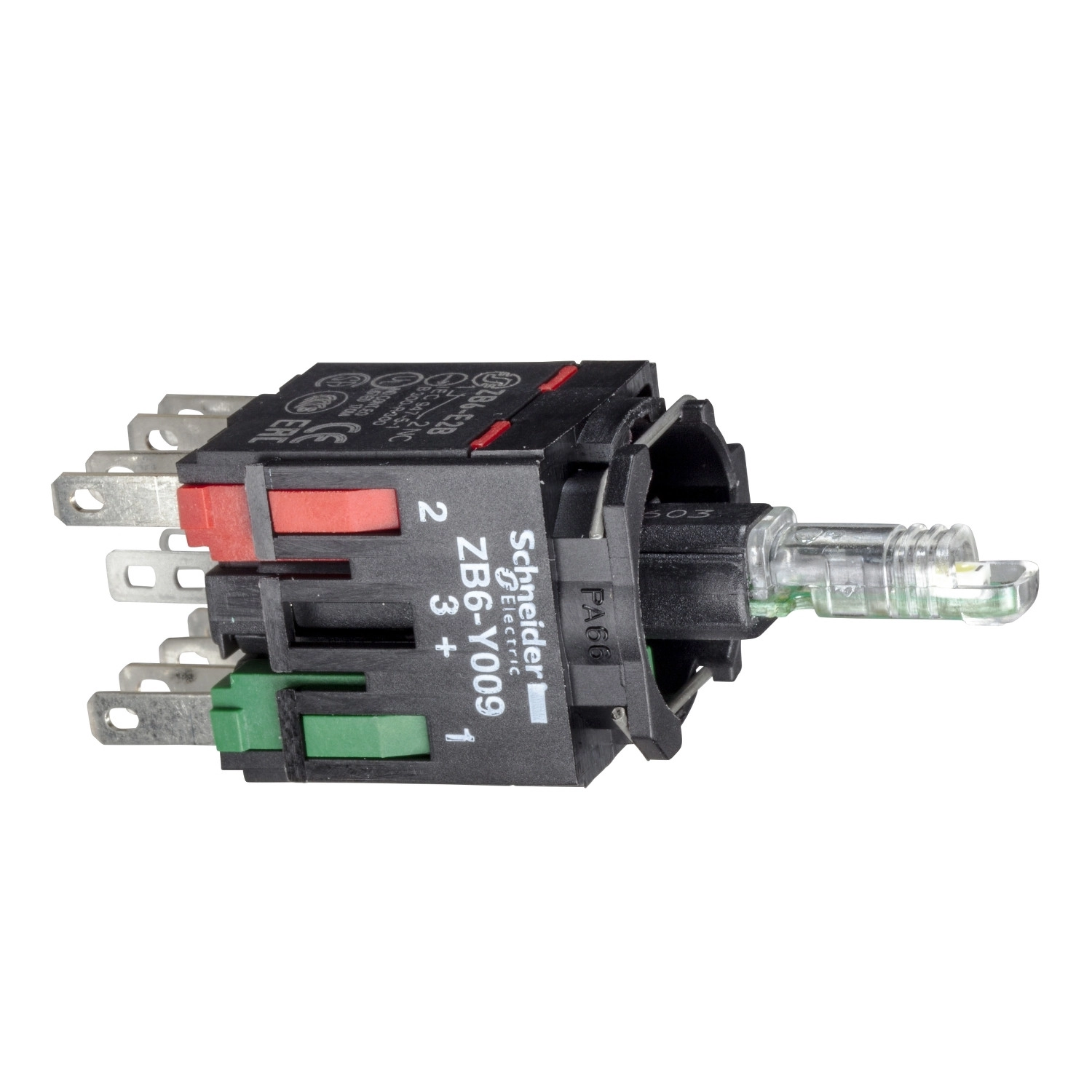

A Schneider Electric Harmony XB6 sorozatához tartozó ZB6ZB45B világító nyomógomb aljzat egy kompakt, megbízható ipari vezérlőelem, amely a modern automatizálási és vezérléstechnikai alkalmazások nélkülözhetetlen alkotórésze. Ez a piros LED-es változat tökéletes választás olyan környezetekben, ahol a vizuális visszajelzés kritikus fontosságú a gépkezelők számára.
A termék egy teljes nyomógomb testet tartalmaz integrált piros LED világítással, műanyag rögzítőgyűrűvel, és 1NO + 1NC érintkezőkonfigurációval. A készülék lassú bontású érintkezőkkel rendelkezik, ami megbízható kapcsolási karakterisztikát biztosít. A csatlakoztatás 2,8 x 0,5 mm-es Faston csatlakozókon keresztül történik, ami gyors és biztonságos szerelést tesz lehetővé. A tápfeszültség tartománya rendkívül rugalmas: 12...24V AC/DC, ami sokféle vezérlési környezetben alkalmazhatóvá teszi. A termék kompakt méretekkel rendelkezik: 24 mm szélesség, 18 mm magasság és 51 mm mélység, így könnyen beépíthető szűk szerelési helyekre is.
A ZB6ZB45B kiemelkedő műszaki paraméterekkel büszkélkedhet. Az érintkezők ezüst ötvözetből (Ag/Ni) készültek, ami kiváló vezetőképességet és tartósságot biztosít. A névleges szigetelési feszültség 250 V (3-as szennyezettségi fokozat), a lökőfeszültség-állóság pedig 4 kV az IEC 60947-1 szabvány szerint. A névleges üzemi áram 3 A 120 V-on, AC-15, B300 kategóriában, illetve 1,5 A 240 V-on, AC-15, B300 kategóriában. DC üzemben 0,1 A 250 V-on, DC-13, R300 kategóriában, valamint 0,22 A 125 V-on, DC-13, R300 kategóriában. A termék imponáló, 1 000 000 ciklusos elektromos élettartammal rendelkezik mind AC-15, mind DC-15 kapcsolási kategóriában, 2 A terheléssel 230 V-on, kevesebb mint 3600 ciklus/óra kapcsolási gyakoriság mellett, 0,5-ös terhelési tényezővel.
A ZB6ZB45B széles működési hőmérsékleti tartományban (-25...70 °C) használható, és kiváló ellenállást mutat különböző környezeti hatásokkal szemben. Rezgésállósága ±3 mm vagy 5 gn (2...500 Hz frekvenciatartományban), ütésállósága 30 gn (18 ms időtartamú) vagy 50 gn (11 ms időtartamú) félszinusz hullámú gyorsulás esetén. A termék elektromágneses kompatibilitással kapcsolatos tulajdonságai is kiemelkedőek: ellenáll az 1 kV közvetlen érintkezési és 2 kV szabad levegőben történő túlfeszültségnek, a 2 kV-os gyors tranzienseknek, a 10 V/m elektromágneses mezőknek, valamint a 6 kV érintkezési és 8 kV szabad levegőben történő elektrosztatikus kisüléseknek. Elektromágneses kibocsátás szempontjából B osztályú az IEC 55011 szabvány szerint. A termék számos nemzetközi szabványnak megfelel, többek között IEC 60947-1, IEC 60947-5-1, IEC 60947-5-5, UL 508, CSA C22.2 No 14, JIS C 852 és JIS C 4520, és rendelkezik GOST, CCC, UL és CSA tanúsítványokkal.
Schneider Electric Harmony XB6 - ZB6ZB45B - LED - es világító nyomógomb aljzat, piros, O/C műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB6
Terméktípus: Komplett világító nyomógomb test
Eszköz rövid neve: ZB6
Rögzítőgyűrű anyaga: Műanyag
Érintkezők típusa és összetétele: 1 NO + 1 NC
Érintkező működés: Lassú bontású
Csatlakozások - terminálok: Faston csatlakozó, csatlakozási méret: 2,8 x 0,5 mm
Fényforrás: LED
Izzó foglalat: Integrált LED
Fényforrás színe: Piros
Névleges tápfeszültség: 12...24 V AC/DC
Kiegészítő jellemzők
CAD teljes szélesség: 24 mm
CAD teljes magasság: 18 mm
CAD teljes mélység: 51 mm
Kapcsok leírása ISO n°1: (11-12)NC
Érintkezők használata: Standard
Pozitív nyitás: IEC 60947-5-1 K mellékletnek megfelelően
Működési út: 1 mm (NC elektromos állapot változás), 2 mm (NO elektromos állapot változás), 4,3 mm (teljes út)
Működési erő: 1,6 N NO elektromos állapot változás, 2,5 N NC elektromos állapot változás
Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 6 A gG típusú olvadóbiztosíték az IEC 60947-5-1-nek megfelelően
Névleges szigetelési feszültség: 250 V (3-as szennyezettségi fok) az IEC 60947-1-nek megfelelően
Névleges lökőfeszültség-állóság: 4 kV az IEC 60947-1-nek megfelelően
Névleges üzemi áram: 3 A 120 V esetén, AC-15, B300; 1,5 A 240 V esetén, AC-15, B300; 0,1 A 250 V esetén, DC-13, R300; 0,22 A 125 V esetén, DC-13, R300
Elektromos élettartam: 1000000 ciklus, AC-15, 2 A 230 V esetén, <3600 ciklus/óra üzemi gyakoriság, 0,5 terhelési tényező; 1000000 ciklus, DC-15, 2 A 230 V esetén, <3600 ciklus/óra üzemi gyakoriság, 0,5 terhelési tényező
Elektromos megbízhatóság: Λ = 10exp(-8) 5 V és 1 mA esetén 90%-os megbízhatósági szinttel az IEC 60947-5-4 szerint
Jelzés típusa: Állandó
Tápfeszültség határok: 6...30 V AC/DC
Áramfelvétel: 15 mA
Túlfeszültség-állóság: 1 kV közvetlen érintkezés, 2 kV szabad levegőben az IEC 61000-4-5 szerint
Környezet
Védőkezelés: TC
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -25...70 °C
Elektromos érintésvédelmi osztály: II. osztály az IEC 61140 szerint
Szabványok: CSA C22.2 No 14, JIS C 852, IEC 60947-1, UL 508, IEC 60947-5-5, IEC 60947-5-1, JIS C 4520
Terméktanúsítványok: GOST, CCC, UL, CSA
Rezgésállóság: ± 3 mm (f= 2...500 Hz), 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén, 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén
Gyors tranziensekkel szembeni ellenállás: 2 kV az IEC 61000-4-4 szerint
Elektromágneses mezőkkel szembeni ellenállás: 10 V/m az IEC 61000-4-3 szerint
Elektrosztatikus kisüléssel szembeni ellenállás: 6 kV érintkezéskor (fém részeken), 8 kV szabad levegőben (szigetelő részeken) az IEC 61000-2-6 szerint
Elektromágneses kibocsátás: B osztály az IEC 55011 szerint
