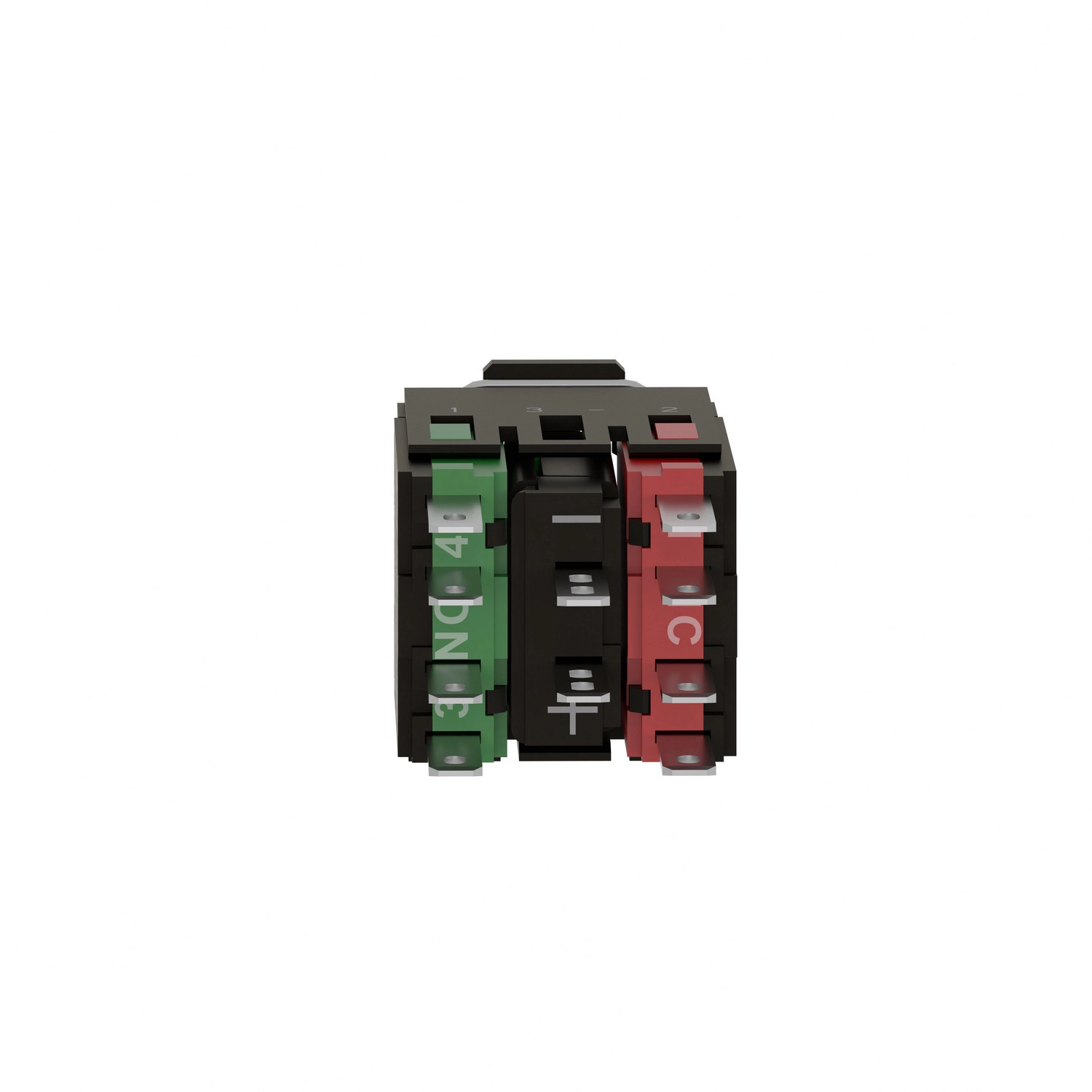

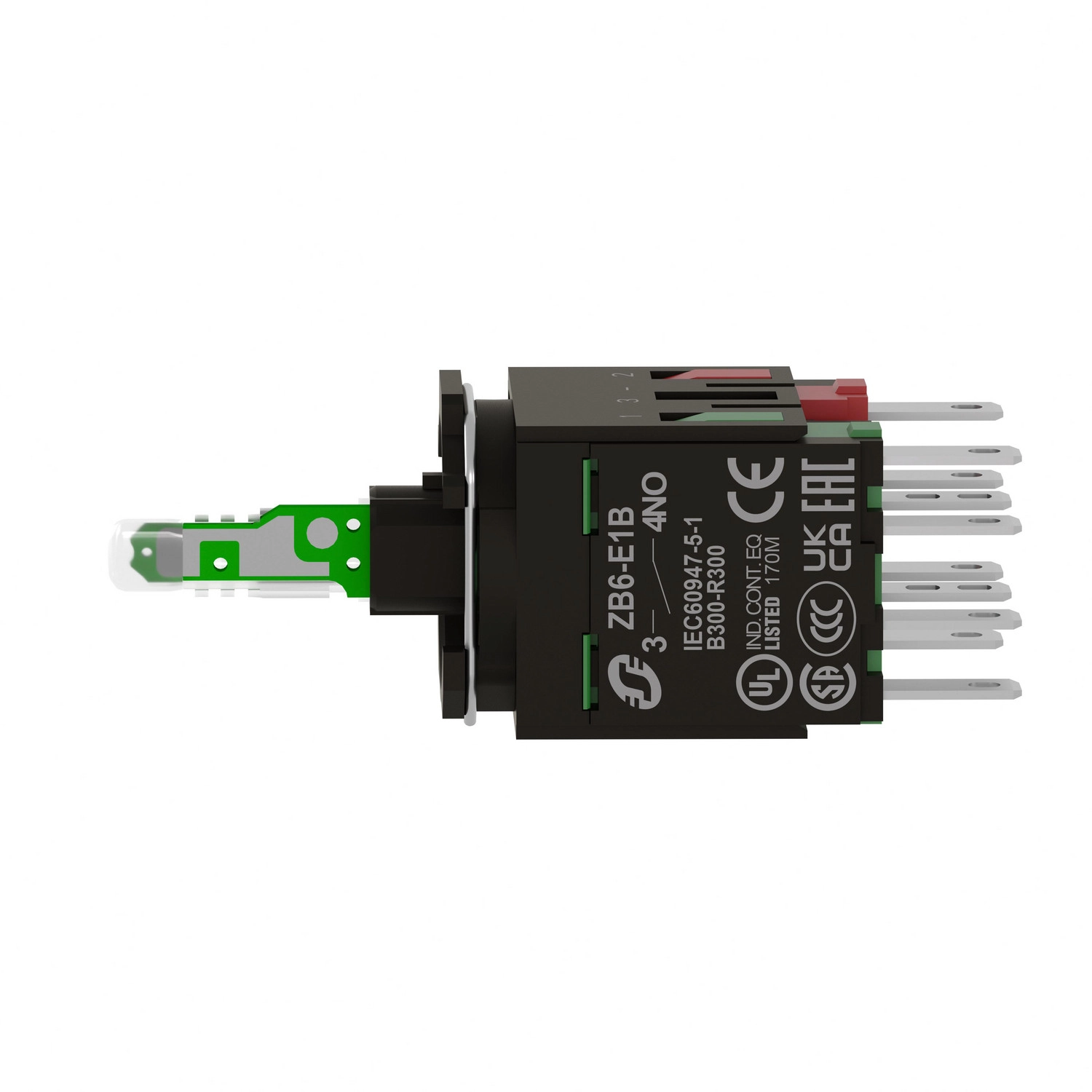

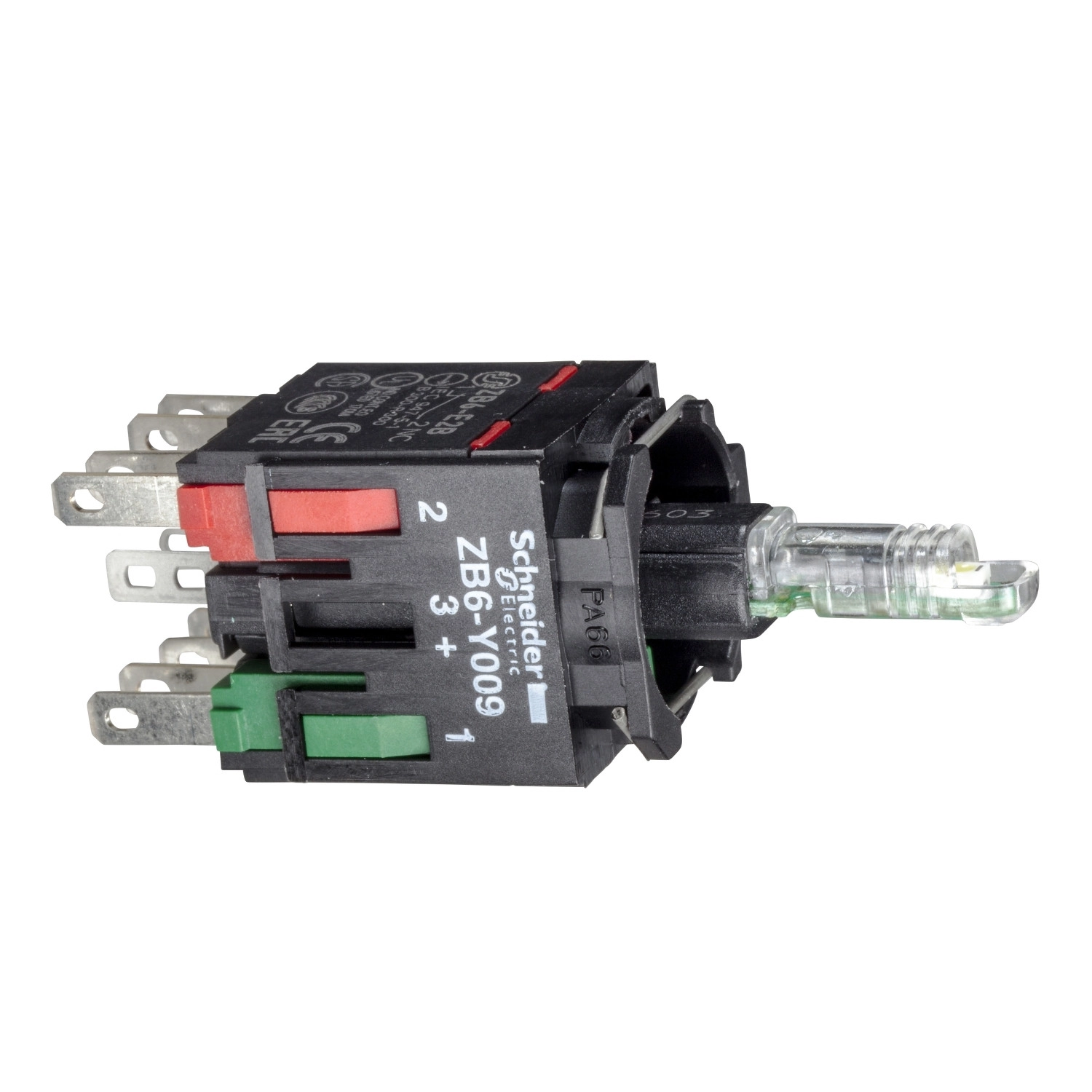

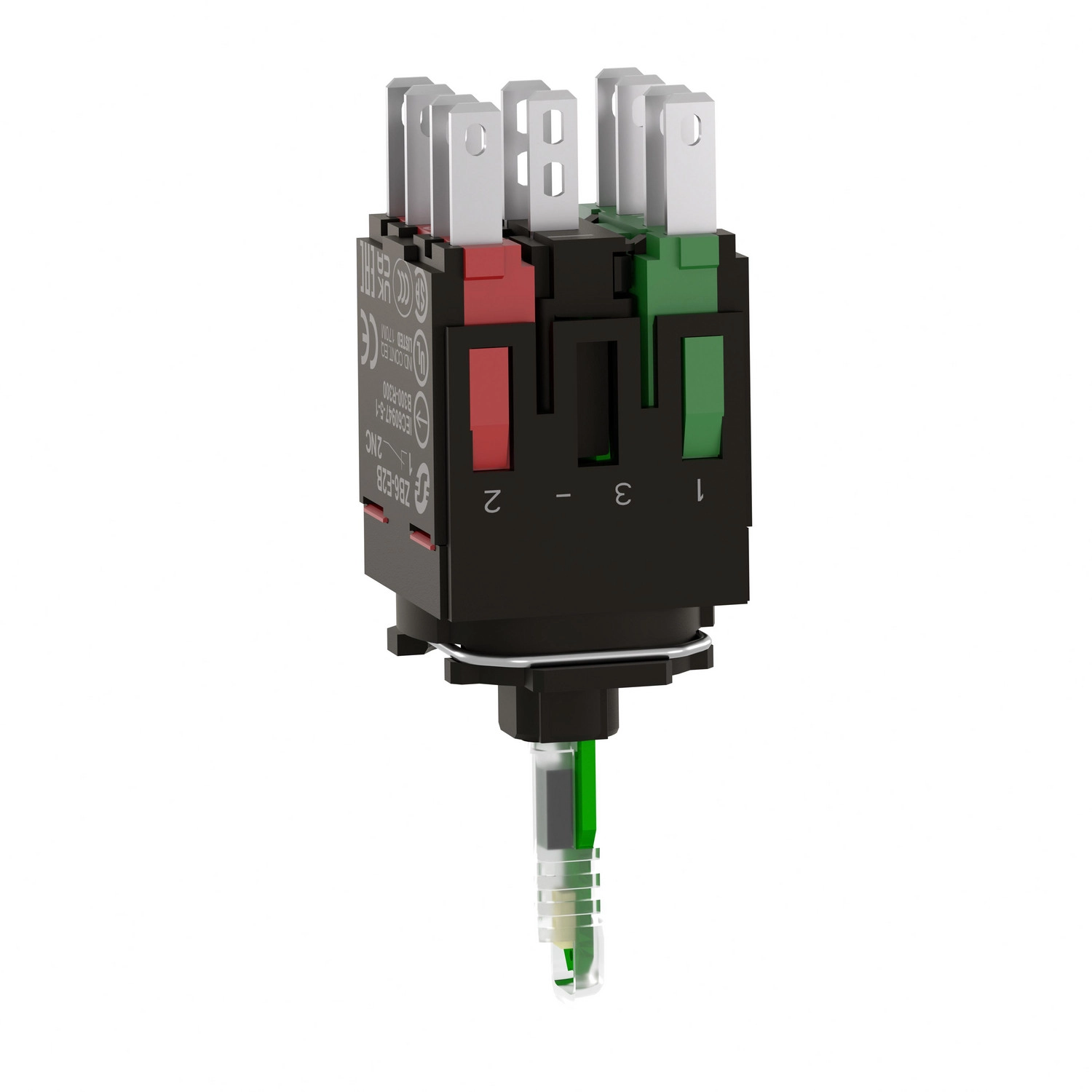

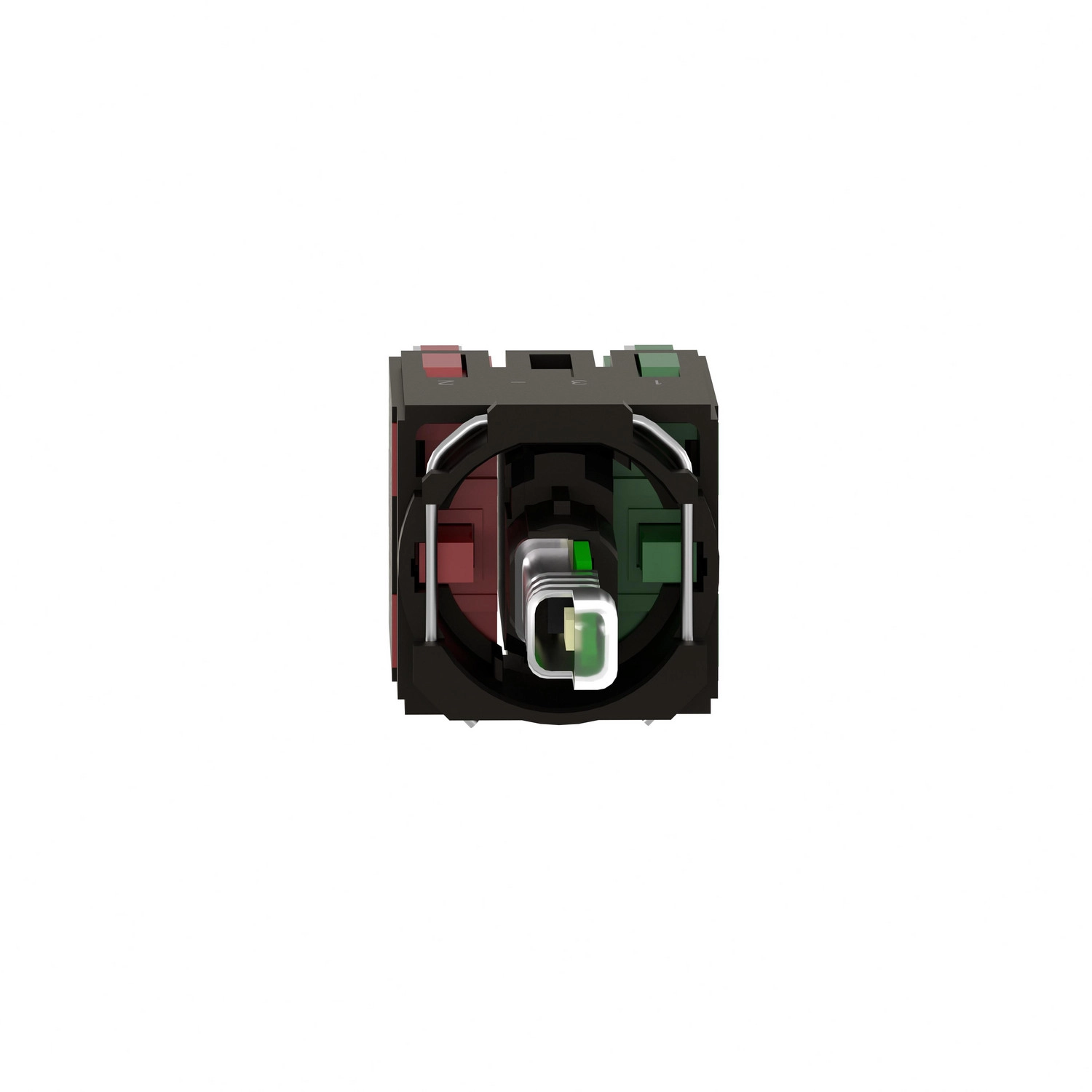

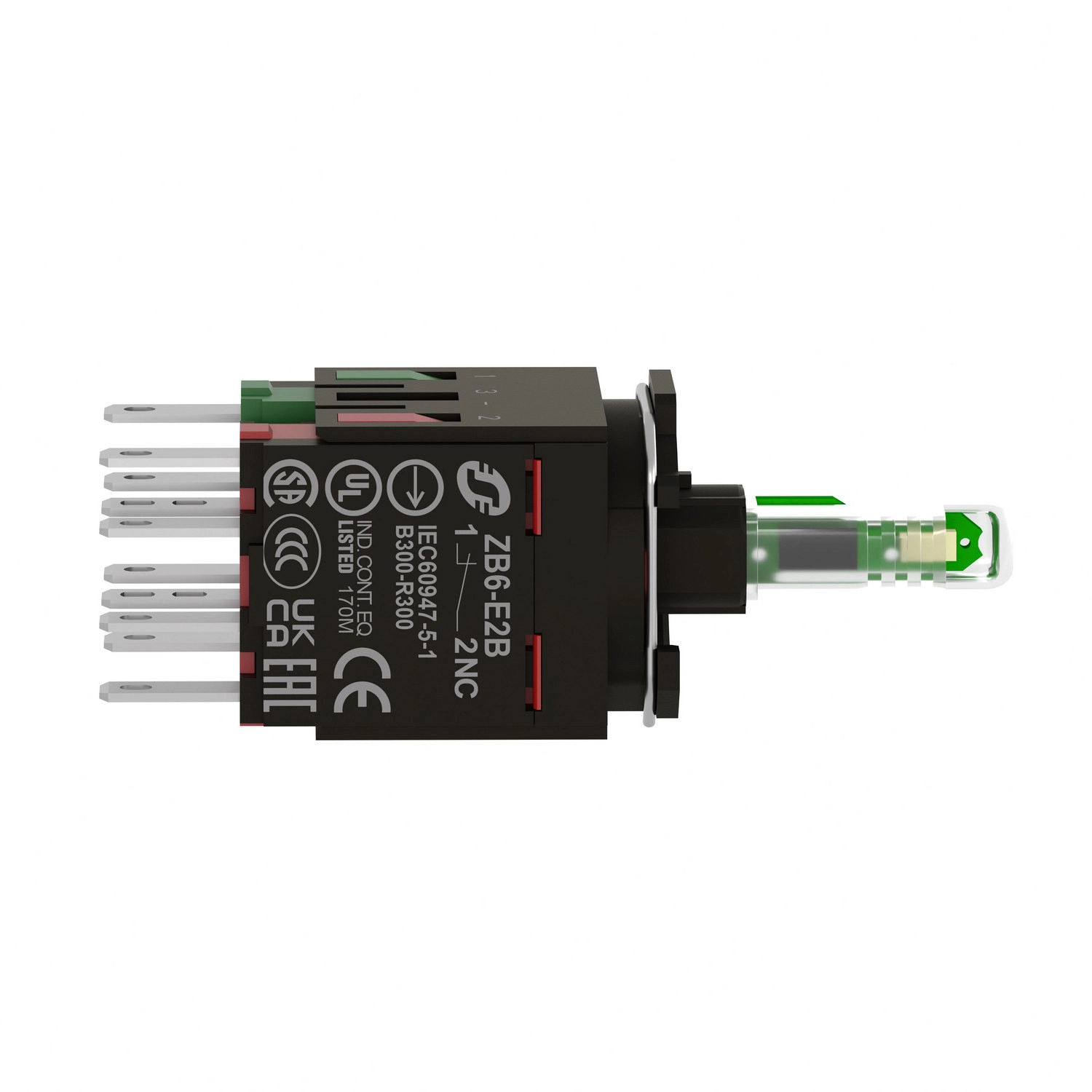

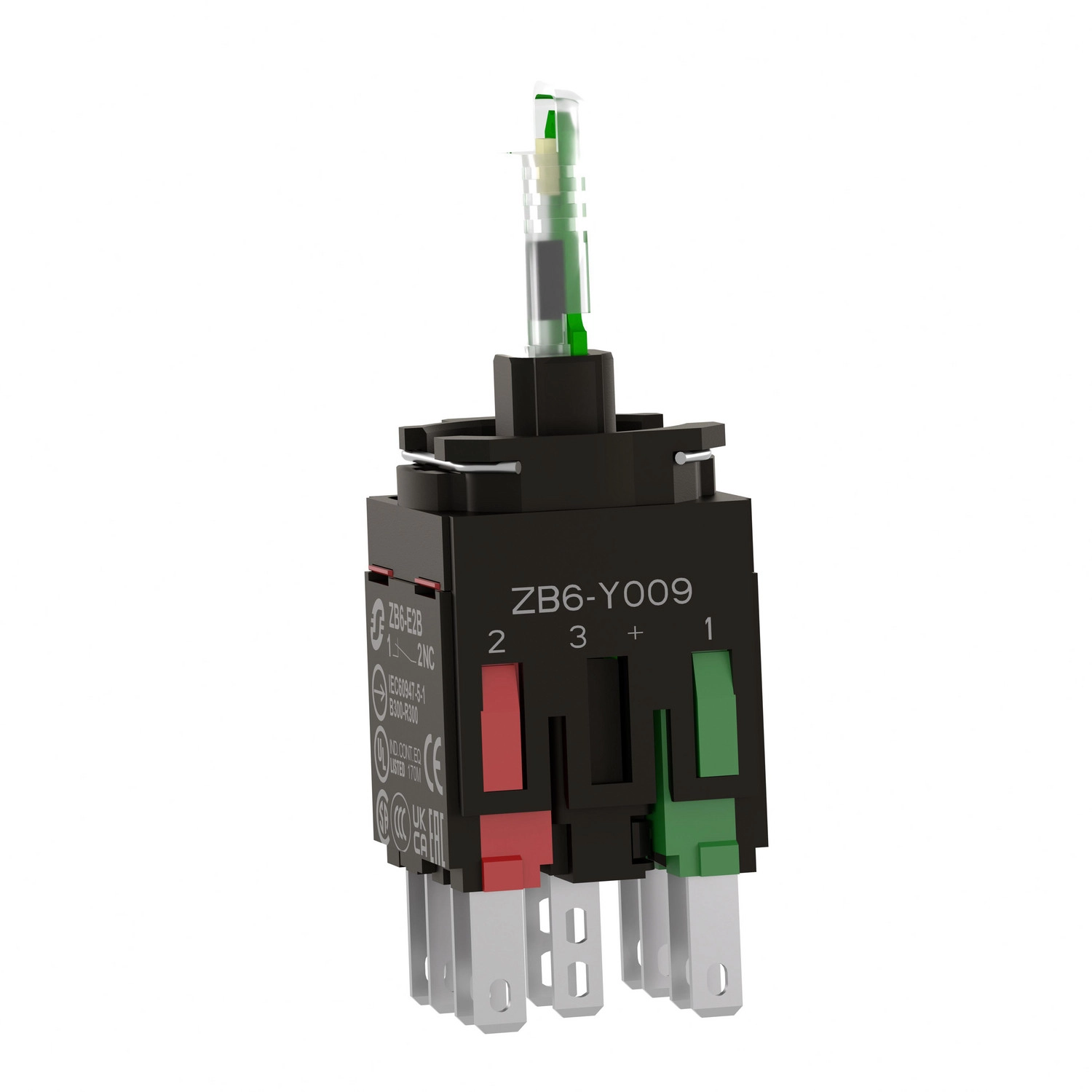

A Schneider Electric Harmony XB6 termékcsaládhoz tartozó ZB6ZB35B modellszámú komplett test világító nyomógombhoz kiváló minőségű ipari vezérlőelem, amely megbízhatóságával és precíz működésével tűnik ki a piacon. Ez a zöld fényblokkal, beépített LED-del és testfixáló gallérral ellátott komponens ideális választás ipari környezetben történő alkalmazásra, ahol fontos a pontos visszajelzés és a tartós működés.
A ZB6ZB35B modell 12...24V AC/DC tápfeszültség tartományban működik, és 1NO + 1NC (1 nyitó és 1 záró) érintkező konfigurációval rendelkezik, így rugalmasan alkalmazható különböző vezérlési feladatokhoz. A kontaktusok ezüstötvözetből (Ag/Ni) készültek, amely kiváló elektromos vezetőképességet és hosszú élettartamot biztosít. Az érintkezők működése lassú megszakítású (slow-break), és a termék támogatja a pozitív nyitást az IEC 60947-5-1 K mellékletének megfelelően, ami növeli a működési biztonságot kritikus alkalmazásokban. A teljes működési út 4,3 mm, ebből az NC érintkező 1 mm-nél, az NO érintkező pedig 2 mm-nél vált elektromos állapotot.
A termék műszaki jellemzői között említésre méltó a 250V névleges szigetelési feszültség (Ui) 3-as szennyezettségi fok mellett, valamint a 4 kV névleges impulzus tartófeszültség (Uimp). A Schneider Electric ZB6ZB35B névleges üzemi áramerőssége AC-15 üzemmódban 3A 120V-nál és 1,5A 240V-nál, míg DC-13 üzemmódban 0,1A 250V-nál és 0,22A 125V-nál. Az elektromos tartósság kiemelkedő, 1.000.000 ciklus AC-15 és DC-15 üzemmódban egyaránt, 2A terhelésnél 230V-on, ami a termék hosszú távú megbízhatóságát garantálja. A csatlakozások Faston csatlakozókon keresztül történnek, amelyek mérete 2,8 x 0,5 mm. A beépített zöld LED állandó jelzést (Steady) biztosít, áramfogyasztása mindössze 15 mA.
A ZB6ZB35B kompakt méretekkel rendelkezik: szélessége 24 mm, magassága 18 mm, mélysége 51 mm. Működési hőmérséklettartománya -25°C és +70°C között van, tárolási hőmérséklettartománya pedig -40°C és +70°C között. A termék kiemelkedő ellenállóképességgel rendelkezik rezgésekkel szemben (±3 mm, illetve 5g a 2...500 Hz frekvenciatartományban), valamint ütésállósága is figyelemre méltó (30g 18 ms-os és 50g 11 ms-os félszinusz hullámú gyorsulásnál). A ZB6ZB35B megfelel számos nemzetközi szabványnak, többek között az IEC 60947-5-1, IEC 60947-5-5, IEC 60947-1, UL 508, CSA C22.2 No 14, JIS C 852 és JIS C 4520 előírásainak, valamint rendelkezik GOST, CSA, CCC és UL tanúsítványokkal, ami bizonyítja a termék magas minőségét és megbízhatóságát különböző piacok követelményeinek megfelelően.
Schneider Electric Harmony XB6 - ZB6ZB35B - LED - es világító nyomógomb aljzat, zöld, N/O+N/C műszaki adatok
Alaptulajdonságok
Termékcsalád: Harmony XB6
Termék vagy komponens típus: Komplett test világító nyomógombhoz
Eszköz rövid neve: ZB6
Rögzítőgallér anyaga: Műanyag
Értékesítés oszthatatlan mennyiségenként: 1
Érintkezők
Érintkezők típusa és összetétele: 1 NO + 1 NC
Érintkező működés: Lassú megszakítás
Csatlakozás - terminálok: Faston csatlakozó, csatlakozóméret: 2,8 x 0,5 mm
Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
Érintkezők használata: Standard
Pozitív nyitás: Megfelel az IEC 60947-5-1 K mellékletének
Fényforrás
Fényforrás: LED
Izzó alap: Beépített LED
Fényforrás színe: Zöld
Névleges tápfeszültség: 12...24 V AC/DC
Feszültséghatárok: 6...30 V AC/DC
Áramfogyasztás: 15 mA
Jelzés típusa: Állandó
Működési adatok
Működési út: 1 mm (NC elektromos állapotváltozás)
2 mm (NO elektromos állapotváltozás)
4,3 mm (teljes út)
Működtető erő: 1,6 N NO elektromos állapotváltozás
2,5 N NC elektromos állapotváltozás
Rövidzárlat védelem: 6 A gG típusú olvadóbiztosíték az IEC 60947-5-1 szerint
Szigetelési feszültség: 250 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Impulzus tartófeszültség: 4 kV az IEC 60947-1 szerint
Névleges üzemi áram: 3 A 120 V-nál, AC-15, B300
1,5 A 240 V-nál, AC-15, B300
0,1 A 250 V-nál, DC-13, R300
0,22 A 125 V-nál, DC-13, R300
Tartósság
Elektromos tartósság: 1000000 ciklus, AC-15, 2 A 230 V-nál, működési sebesség <3600 ciklus/óra, terhelési tényező: 0,5, az IEC 60947-5-1 C melléklete szerint
1000000 ciklus, DC-15, 2 A 230 V-nál, működési sebesség <3600 ciklus/óra, terhelési tényező: 0,5, az IEC 60947-5-1 C melléklete szerint
Méretek
CAD szélesség: 24 mm
CAD magasság: 18 mm
CAD mélység: 51 mm
Környezeti feltételek
Védőkezelés: TC
Környezeti levegő hőmérséklete tároláshoz: -40...70 °C
Környezeti levegő hőmérséklete működéshez: -25...70 °C
Elektromos áramütés elleni védelem: II. osztály az IEC 61140 szerint
Tanúsítványok
Termék tanúsítványok: GOST, CSA, CCC, UL
Szabványok: JIS C 852, IEC 60947-5-5, UL 508, IEC 60947-1, JIS C 4520, IEC 60947-5-1, CSA C22.2 No 14
Ellenállóság
Rezgésállóság: +/- 3 mm (f= 2...500 Hz) az IEC 60068-2-6 szerint
5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
