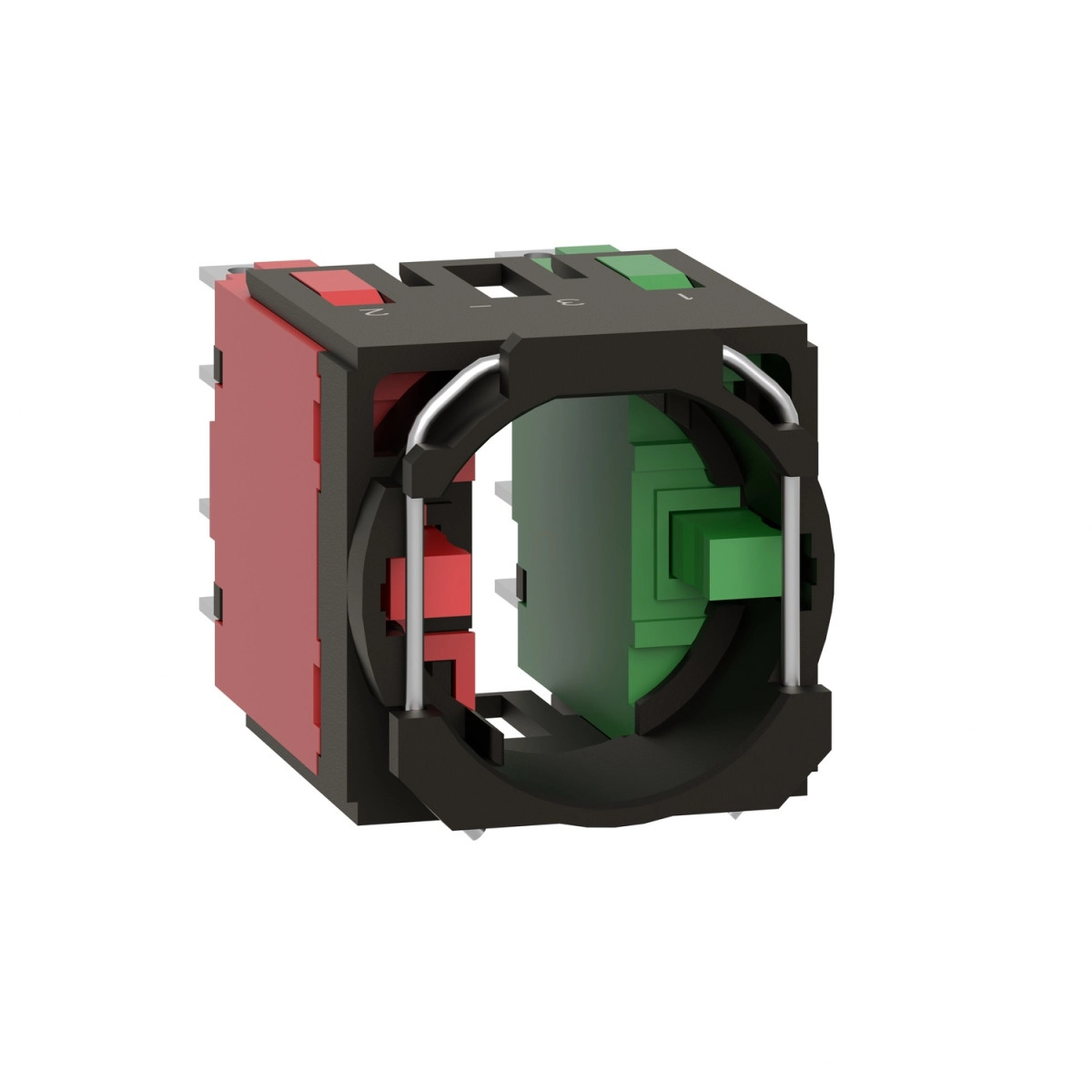

A Schneider Electric Harmony XB6 sorozatú ZB6Z5B komplett test nyomógombokhoz vagy választókapcsolókhoz egy rendkívül megbízható és sokoldalúan alkalmazható ipari kapcsolóelem. Ez a termék különösen alkalmas olyan környezetben, ahol a tartósság és a megbízható működés alapvető követelmény.
A ZB6Z5B modell egy 1NO + 1NC (egy záró és egy nyitó) érintkezőkonfigurációval rendelkezik, ami rugalmas vezérlési lehetőségeket biztosít különböző alkalmazásokban. A termék lassú bontású érintkezőkkel van felszerelve, amelyek faston csatlakozóval (2,8 x 0,5 mm méretű) rendelkeznek a gyors és megbízható elektromos bekötés érdekében. A test műanyag rögzítőgallérral van ellátva, ami megkönnyíti a beszerelést különféle panel-kialakításokba. A termék névleges tápfeszültsége legfeljebb 250 V, így széles körben alkalmazható különböző ipari környezetekben.
A ZB6Z5B műszaki paraméterei lenyűgözőek: a termék 1 millió kapcsolási ciklust képes teljesíteni AC-15 és DC-15 üzemmódban is (2 A, 230 V mellett, <3600 kapcsolás/óra esetén, 0,5 terhelési tényező mellett) az IEC 60947-5-1 szabvány C melléklete szerint. Az elektromos megbízhatóság Λ = 10exp(-8) 5 V és 1 mA mellett 90%-os megbízhatósági szint esetén, ami megfelel az IEC 60947-5-4 szabványnak. Az érintkezők ezüst ötvözetből (Ag/Ni) készülnek, ami kiváló vezetőképességet és hosszú élettartamot biztosít. A rövidzárlat elleni védelmet 6 A-es gG típusú olvadóbiztosíték biztosítja az IEC 60947-5-1 szerint. A termék IP65 védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint, ami kiváló védelmet nyújt por és víz ellen.
A ZB6Z5B méretei kompaktak: 18 mm széles, 18 mm magas és 40 mm mély, így könnyen beépíthető szűk helyekre is. A működési úthossz értékei: 1 mm (NC érintkező elektromos állapotváltozásáig), 2 mm (NO érintkező elektromos állapotváltozásáig) és 4,3 mm (teljes út). A működtetéshez szükséges erő 1,6 N a NO érintkező és 2,5 N az NC érintkező állapotváltozásához. A termék pozitív nyitással rendelkezik az IEC 60947-5-1 szabvány K melléklete szerint, ami fontos biztonsági funkció. A ZB6Z5B számos nemzetközi szabványnak megfelel, beleértve az IEC 60947-5-1, UL 508, CSA C22.2 No 14 és több más szabványt, valamint rendelkezik GOST, CSA, UL és CCC tanúsítványokkal. A működési hőmérséklet-tartomány -25°C és +70°C között van, míg tárolási hőmérséklet-tartománya -40°C és +70°C között mozog.
Schneider Electric Harmony XB6 - ZB6Z5B - Nyomógomb vil.választókapcsoló aljzat műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB6
Termék vagy komponens típus: Komplett test nyomógombokhoz vagy választókapcsolókhoz
Eszköz rövid neve: ZB6
Rögzítőgallér anyaga: Műanyag
Érintkezők típusa és összetétele: 1 NO + 1 NC
Érintkező működése: Lassú bontás
Csatlakozások - terminálok: Faston csatlakozó
Faston csatlakozó méret: 2,8 x 0,5 mm
Névleges tápfeszültség: <= 250 V
Kiegészítő jellemzők
Teljes szélesség: 18 mm
Teljes magasság: 18 mm
Teljes mélység: 40 mm
Terminálok leírása ISO n°1: (11-12)NC
Érintkezők használata: Standard
Pozitív nyitás: IEC 60947-5-1 K melléklete szerint
Működési úthossz: 1 mm (NC érintkező elektromos állapotváltozása), 2 mm (NO érintkező elektromos állapotváltozása), 4,3 mm (teljes út)
Működtető erő: 1,6 N NO érintkező állapotváltozása, 2,5 N NC érintkező állapotváltozása
Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat védelem: 6 A gG típusú olvadóbiztosíték IEC 60947-5-1 szerint
Elektromos jellemzők
Névleges üzemi áram:
3 A 120 V-nál, AC-15, B300
1,5 A 240 V-nál, AC-15, B300
0,1 A 250 V-nál, DC-13, R300
0,22 A 125 V-nál, DC-13, R300
Elektromos élettartam: 1000000 ciklus, AC-15, 2 A 230 V-nál, <3600 ciklus/óra, 0,5 terhelési tényező mellett, IEC 60947-5-1 C melléklete szerint
Elektromos megbízhatóság: Λ = 10exp(-8) 5 V és 1 mA mellett 90% megbízhatósági szint esetén, IEC 60947-5-4 szerint
Környezeti feltételek
Védőkezelés: TC
Környezeti hőmérséklet tároláshoz: -40...70 °C
Környezeti hőmérséklet működéshez: -25...70 °C
Elektromos érintésvédelmi osztály: II. osztály, IEC 61140 szerint
IP védettségi fokozat: IP65, IEC 60529 szerint
Szabványok és tanúsítványok
Megfelelőség: JIS C 4520, IEC 60947-5-1, UL 508, CSA C22.2 No 14, IEC 60947-5-5, JIS C 852, IEC 60947-1
Terméktanúsítványok: GOST, CSA, UL, CCC
Ellenállósági jellemzők
Vibrációállóság: +/- 3 mm (f= 2...500 Hz) IEC 60068-2-6 szerint, 5 gn (f= 2...500 Hz) IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén, IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén, IEC 60068-2-27 szerint
