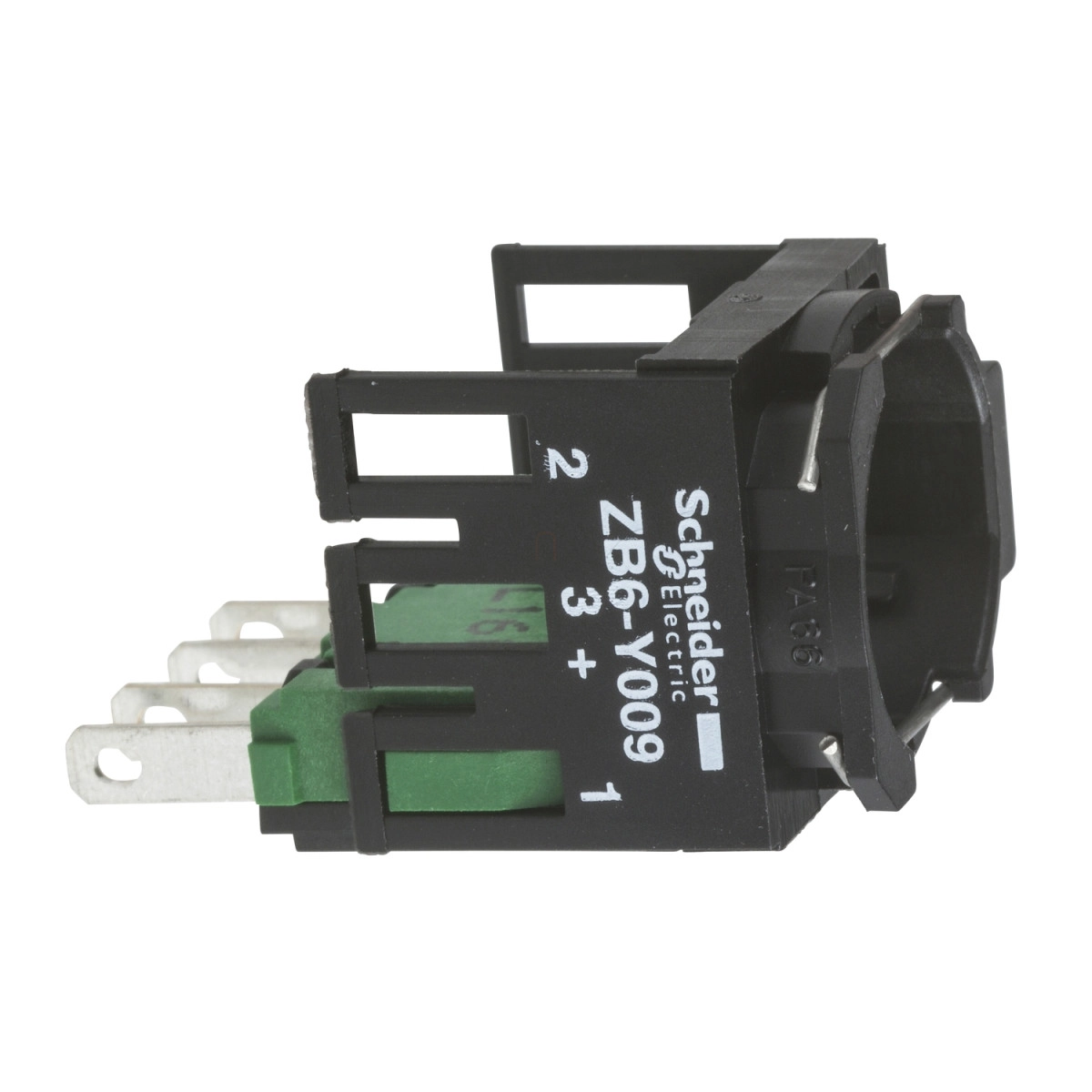

A Schneider Electric Harmony XB6 termékkínálatából származó ZB6Z3B típusú komplett nyomógomb vagy választókapcsoló test kiváló választás ipari kapcsolóalkalmazásokhoz. Ez a precíziós alkatrész nyomógombok és választókapcsolók megbízható működtetéséhez lett tervezve, különösen olyan környezetekben, ahol a hosszú élettartam és a megbízhatóság kritikus követelmény.
A ZB6Z3B modell kettős záróérintkezős (2NO) kialakítású, ami sokoldalú felhasználhatóságot biztosít vezérlőrendszerekben. Az érintkezők lassú bontású működési mechanizmussal rendelkeznek, ami hosszabb élettartamot és precízebb működést tesz lehetővé. A csatlakozás faston csatlakozókkal történik, amelyek mérete 2,8 x 0,5 mm, így könnyű és gyors telepítést biztosítanak. A test műanyag rögzítőgyűrűvel rendelkezik, ami egyszerűsíti a beszerelést és biztosítja a stabil rögzítést. A készülék névleges tápfeszültsége legfeljebb 250 V, ami széles körű alkalmazhatóságot tesz lehetővé különböző ipari környezetekben.
A ZB6Z3B műszaki paraméterei figyelemre méltóak: 18 mm szélességű, magasságú és 40 mm mélységű kompakt kialakítás. Az érintkezők ezüst ötvözetből (Ag/Ni) készülnek, ami kiváló vezetőképességet és kopásállóságot biztosít. Az üzemelési jellemzők között szerepel a 2 mm működési út (NO elektromos állapotváltozáshoz) és a 4,3 mm teljes elmozdulás. A működtetéshez szükséges erő 1,6 N az NO érintkezők elektromos állapotváltozásához. A termék rövidzárlat elleni védelemmel rendelkezik, amely 6 A-es gG típusú biztosíték formájában valósul meg, az IEC 60947-5-1 szabványnak megfelelően. A névleges üzemi áram 3 A 120 V-on AC-15, B300 kategóriában, 1,5 A 240 V-on AC-15, B300 kategóriában, valamint 0,1 A 250 V-on DC-13, R300 kategóriában és 0,22 A 125 V-on DC-13, R300 kategóriában.
A ZB6Z3B kiemelkedő elektromos élettartamot kínál: 1.000.000 ciklus AC-15 üzemmódban, 2 A terheléssel 230 V-on, óránként 3600-nál kisebb működési gyakoriság és 0,5 terhelési tényező mellett, az IEC 60947-5-1 C függelékének megfelelően. Ugyanez vonatkozik a DC-15 üzemmódra is. Az elektromos megbízhatóság Λ = 10exp(-8) 5 V és 1 mA mellett, 90%-os megbízhatósági szinttel, az IEC 60947-5-4 szerint. A termék TC védőkezelést kapott, és széles hőmérsékleti tartományban használható: tárolási hőmérséklete -40...70 °C, üzemi hőmérséklete -25...70 °C között van. Az elektromos áramütés elleni védelem szempontjából II. osztályú az IEC 61140 szerint, és IP65 védettségi fokozattal rendelkezik az IEC 60529 szabványnak megfelelően, ami por és vízsugarak elleni védelmet biztosít. A ZB6Z3B megfelel számos nemzetközi szabványnak, mint például az IEC 60947-5-5, IEC 60947-1, IEC 60947-5-1, UL 508, CSA C22.2 No 14, JIS C 4520 és JIS C 852. A termék rendelkezik CCC, UL, GOST és CSA tanúsítványokkal, ami igazolja a magas minőségi és biztonsági követelményeknek való megfelelést.
Schneider Electric Harmony XB6 - ZB6Z3B - Nyomógomb aljzat 2N/O műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB6
Terméktípus: Komplett test nyomógombokhoz vagy választókapcsolókhoz
Rövid készüléknév: ZB6
Rögzítőgyűrű anyaga: Műanyag
Érintkezők típusa és összetétele: 2 NO
Érintkező működés: Lassú bontás
Csatlakozók - terminálok: Faston csatlakozó, csatlakozási méret: 2,8 x 0,5 mm
Névleges tápfeszültség: <= 250 V
Kiegészítő információk
CAD méretek: 18 mm szélesség, 18 mm magasság, 40 mm mélység
Terminál leírás ISO n°1: (13-14)NO
Érintkezés használata: Standard
Pozitív nyitás: IEC 60947-5-1 K függeléknek megfelelő
Működési út: 2 mm (NO elektromos állapotváltozás), 4,3 mm (teljes elmozdulás)
Működtető erő: 1,6 N NO elektromos állapotváltozás
Érintkező anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 6 A gG típusú olvadóbiztosíték az IEC 60947-5-1 szerint
Névleges üzemi áram
3 A 120 V-on, AC-15, B300
1,5 A 240 V-on, AC-15, B300
0,1 A 250 V-on, DC-13, R300
0,22 A 125 V-on, DC-13, R300
Elektromos élettartam
1000000 ciklus, AC-15, 2 A 230 V-on, működési gyakoriság <3600 cikl/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C függeléknek megfelelően
1000000 ciklus, DC-15, 2 A 230 V-on, működési gyakoriság <3600 cikl/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C függeléknek megfelelően
Elektromos megbízhatóság
Λ = 10exp(-8) 5 V és 1 mA mellett, 90%-os megbízhatósági szinttel az IEC 60947-5-4 szerint
Környezeti jellemzők
Védőkezelés: TC
Környezeti hőmérsékleti tartományok:
Tárolás: -40...70 °C
Működés: -25...70 °C
Elektromos áramütés elleni védelem: II. osztály az IEC 61140 szerint
IP védettségi fokozat: IP65 az IEC 60529 szerint
Szabványok és tanúsítványok
Megfelelő szabványok: IEC 60947-5-5, IEC 60947-1, IEC 60947-5-1, UL 508, CSA C22.2 No 14, JIS C 4520, JIS C 852
Terméktanúsítványok: CCC, UL, GOST, CSA
Rezgésállóság
+/- 3 mm (f= 2...500 Hz) az IEC 60068-2-6 szerint
5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság
30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulásra az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulásra az IEC 60068-2-27 szerint
