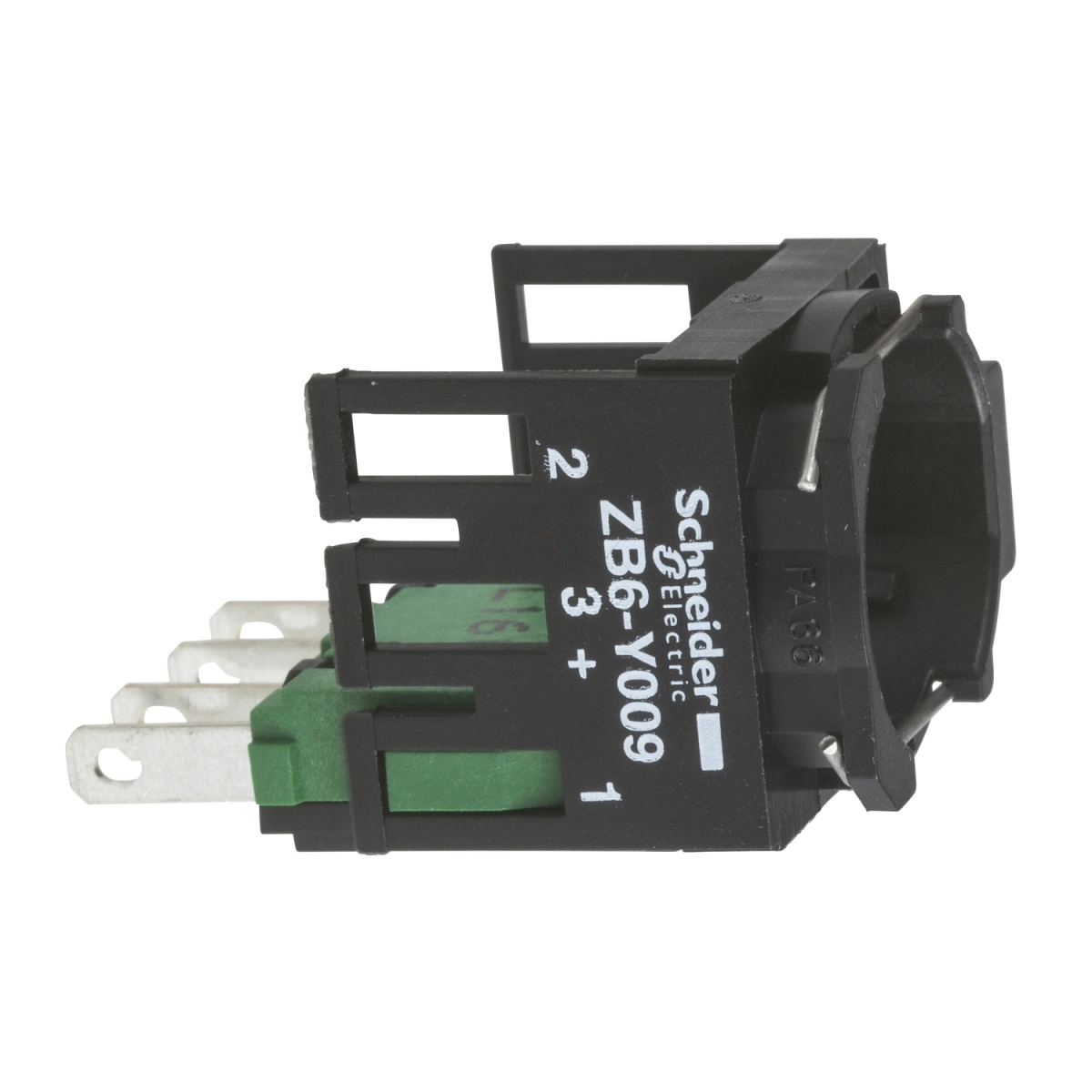

A Schneider Electric Harmony XB6 sorozatú ZB6Z1B típusú komplett testszerkezet kiváló megoldást kínál nyomógombok és választókapcsolók működtetéséhez. Ez az innovatív ipari kapcsolóelem egyetlen NO (alaphelyzetben nyitott) érintkezővel rendelkezik, amely tökéletesen alkalmas vezérlőáramkörök kapcsolására különböző automatizálási alkalmazásokban.
A ZB6Z1B típusú testszerkezet műszaki kivitele kiemelkedő: műanyag rögzítőgyűrűvel és Faston csatlakozóval szerelt, amely 2.8 x 0.5 mm méretű, biztosítva a gyors és megbízható elektromos csatlakoztatást. A termék tápfeszültsége maximum 250V lehet, ami széleskörű alkalmazhatóságot tesz lehetővé. A kapcsolóelem kompakt méretekkel rendelkezik: 18 mm szélesség, 18 mm magasság és 40 mm mélység, így könnyen beépíthető különböző vezérlőpanelekbe és kezelőfelületekbe. Az ISO szabvány szerinti 13-14 számozású érintkezők egyértelműen azonosíthatók a bekötés során.
A ZB6Z1B műszaki paraméterei imponálóak: a kapcsoló működési útja 2 mm az elektromos állapot megváltoztatásához, teljes útja 4.3 mm. A működtetéshez szükséges erő mindössze 1.6 N. Az érintkezők ezüstötvözetből (Ag/Ni) készülnek, ami kiváló vezetőképességet és hosszú élettartamot biztosít. A rövidzárlat elleni védelem 6A-es gG típusú biztosítékkal megoldható az IEC 60947-5-1 szabvány szerint. A névleges üzemi áramerősség AC-15 alkalmazási kategóriában B300 szerint 3A 120V-nál, illetve 1.5A 240V-nál, míg DC-13 alkalmazási kategóriában R300 szerint 0.1A 250V-nál vagy 0.22A 125V-nál.
A termék rendkívül hosszú elektromos élettartammal büszkélkedhet: az IEC 60947-5-1 szabvány C melléklete szerint 1,000,000 kapcsolási ciklus AC-15 és DC-15 alkalmazási kategóriában egyaránt, 2A terhelésnél 230V feszültségen, kevesebb mint 3600 ciklus/óra kapcsolási gyakoriság és 0.5-ös terhelési tényező mellett. Az elektromos megbízhatóság (Lambda érték) 10^(-8) 5V és 1mA esetén, 90%-os megbízhatósági szinttel az IEC 60947-5-4 szabványnak megfelelően. A ZB6Z1B IP65 védettséggel rendelkezik az IEC 60529 szabvány szerint, ami por és vízsugár elleni védelmet jelent, így akár nedves vagy poros ipari környezetben is használható. A termék Class II besorolású az elektromos áramütés elleni védelem szempontjából az IEC 61140 szabvány szerint. A termék környezetállósági jellemzői is figyelemreméltóak: tárolási hőmérséklet-tartománya -40°C és +70°C között, üzemi hőmérséklet-tartománya -25°C és +70°C között van. A kapcsolóelem kiváló rezgésállósággal rendelkezik: az IEC 60068-2-6 szabvány szerint ±3 mm amplitúdóval és 5 gn gyorsulással képes ellenállni 2-500 Hz frekvenciatartományban. Ütésállósága az IEC 60068-2-27 szabvány szerint 30 gn 18 ms időtartamú, illetve 50 gn 11 ms időtartamú félszinusz hullámú gyorsulásoknál is megfelelő.
Schneider Electric Harmony XB6 - ZB6Z1B - Nyomógomb vil.választókapcsoló aljzat, 1NO műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB6
Terméktípus: Komplett testszerkezet nyomógombokhoz vagy választókapcsolókhoz
Rövid termékmegnevezés: ZB6
Rögzítőgyűrű anyaga: Műanyag
Érintkezők típusa és összetétele: 1 NO
Érintkező működése: Lassú bontás
Csatlakozási mód: Faston csatlakozó, mérete: 2.8 x 0.5 mm
Névleges tápfeszültség: <= 250 V
Kiegészítő információk
CAD méretek: 18 mm szélesség, 18 mm magasság, 40 mm mélység
Kapcsok leírása ISO szerint: (13-14)NO
Érintkezők felhasználása: Szabványos
Pozitív nyitás: IEC 60947-5-1 K mellékletének megfelelően
Működési út: 2 mm (NO elektromos állapotváltozás), 4.3 mm (teljes út)
Működtetési erő: 1.6 N NO elektromos állapotváltozáskor
Érintkezők anyaga: Ezüstötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 6 A gG típusú olvadóbiztosíték az IEC 60947-5-1 szerint
Villamos jellemzők
Névleges üzemi áram:
3 A 120 V-nál, AC-15, B300
1.5 A 240 V-nál, AC-15, B300
0.1 A 250 V-nál, DC-13, R300
0.22 A 125 V-nál, DC-13, R300
Elektromos élettartam: 1000000 ciklus, AC-15, 2 A 230 V-nál, kapcsolási gyakoriság <3600 ciklus/óra, terhelési tényező: 0.5 az IEC 60947-5-1 C melléklete szerint
1000000 ciklus, DC-15, 2 A 230 V-nál, kapcsolási gyakoriság <3600 ciklus/óra, terhelési tényező: 0.5 az IEC 60947-5-1 C melléklete szerint
Elektromos megbízhatóság: Λ = 10exp(-8) 5 V és 1 mA esetén 90%-os konfidenciaszinttel az IEC 60947-5-4 szerint
Környezeti jellemzők
Védőkezelés: TC
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -25...70 °C
Áramütés elleni védelmi osztály: II. osztály az IEC 61140 szerint
IP védettségi fokozat: IP65 az IEC 60529 szerint
Szabványok és tanúsítványok
Szabványok: JIS C 852, IEC 60947-5-5, IEC 60947-1, CSA C22.2 No 14, IEC 60947-5-1, UL 508, JIS C 4520
Terméktanúsítványok: GOST, UL, CCC, CSA
Mechanikai jellemzők
Rezgésállóság: +/- 3 mm (f= 2...500 Hz) az IEC 60068-2-6 szerint
5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
