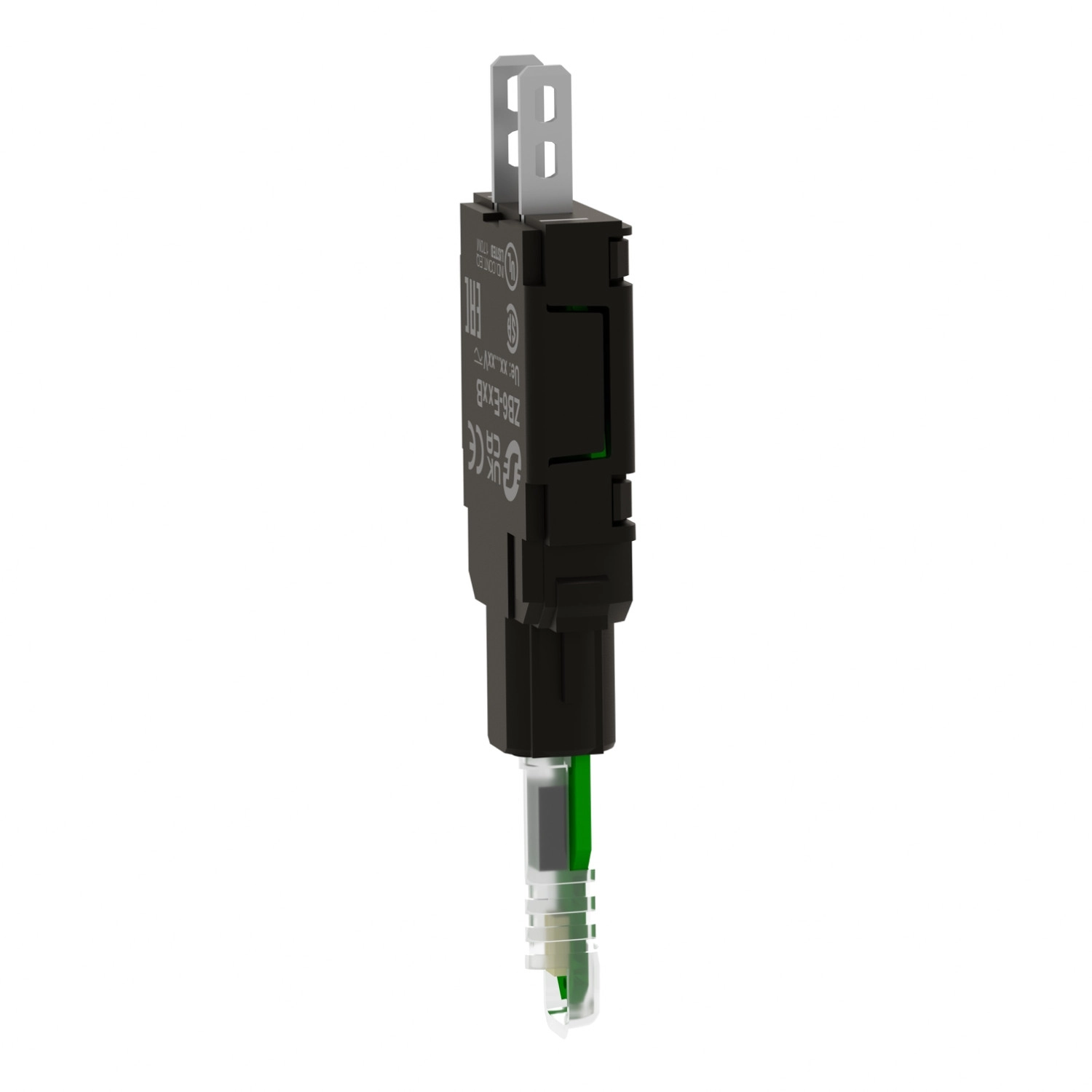

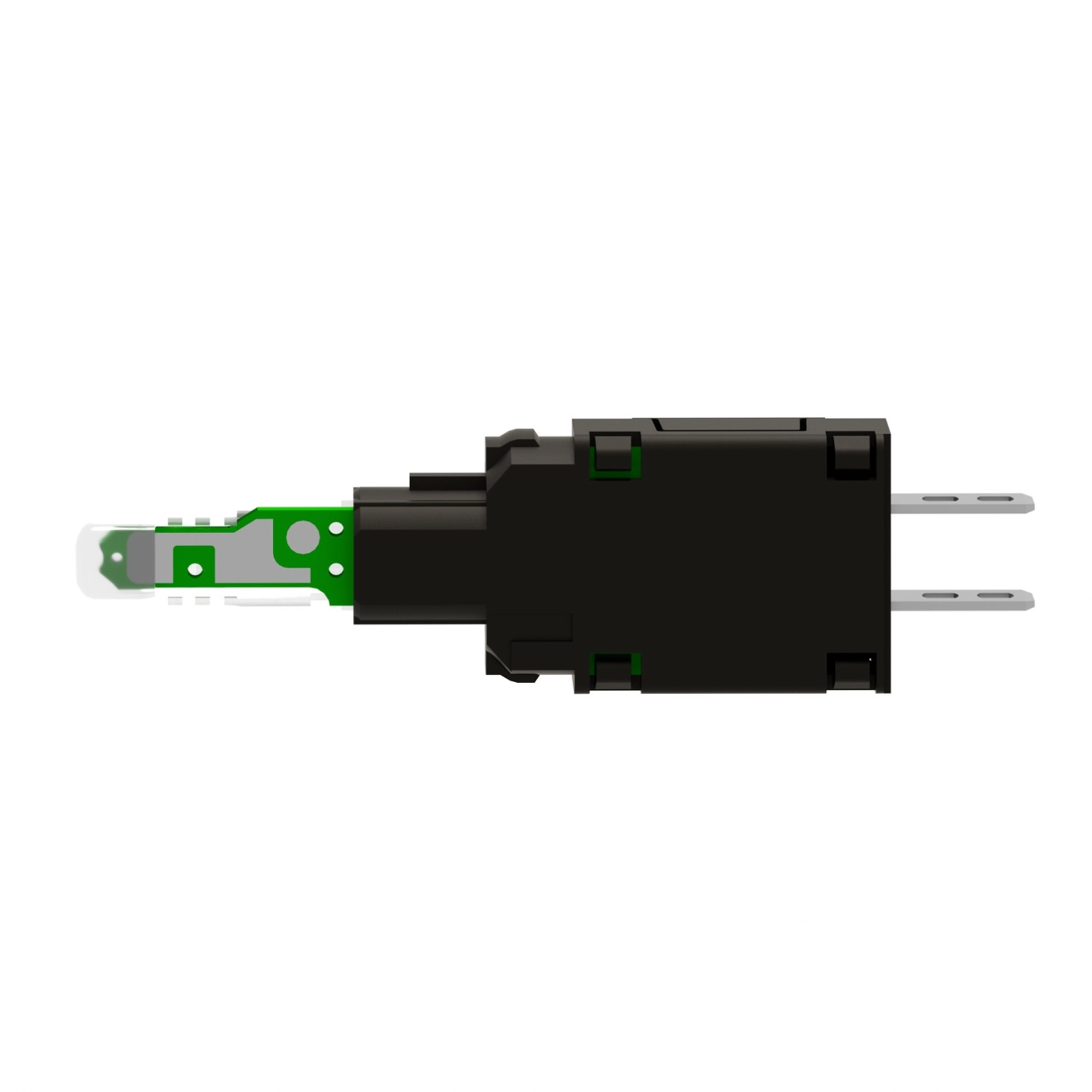

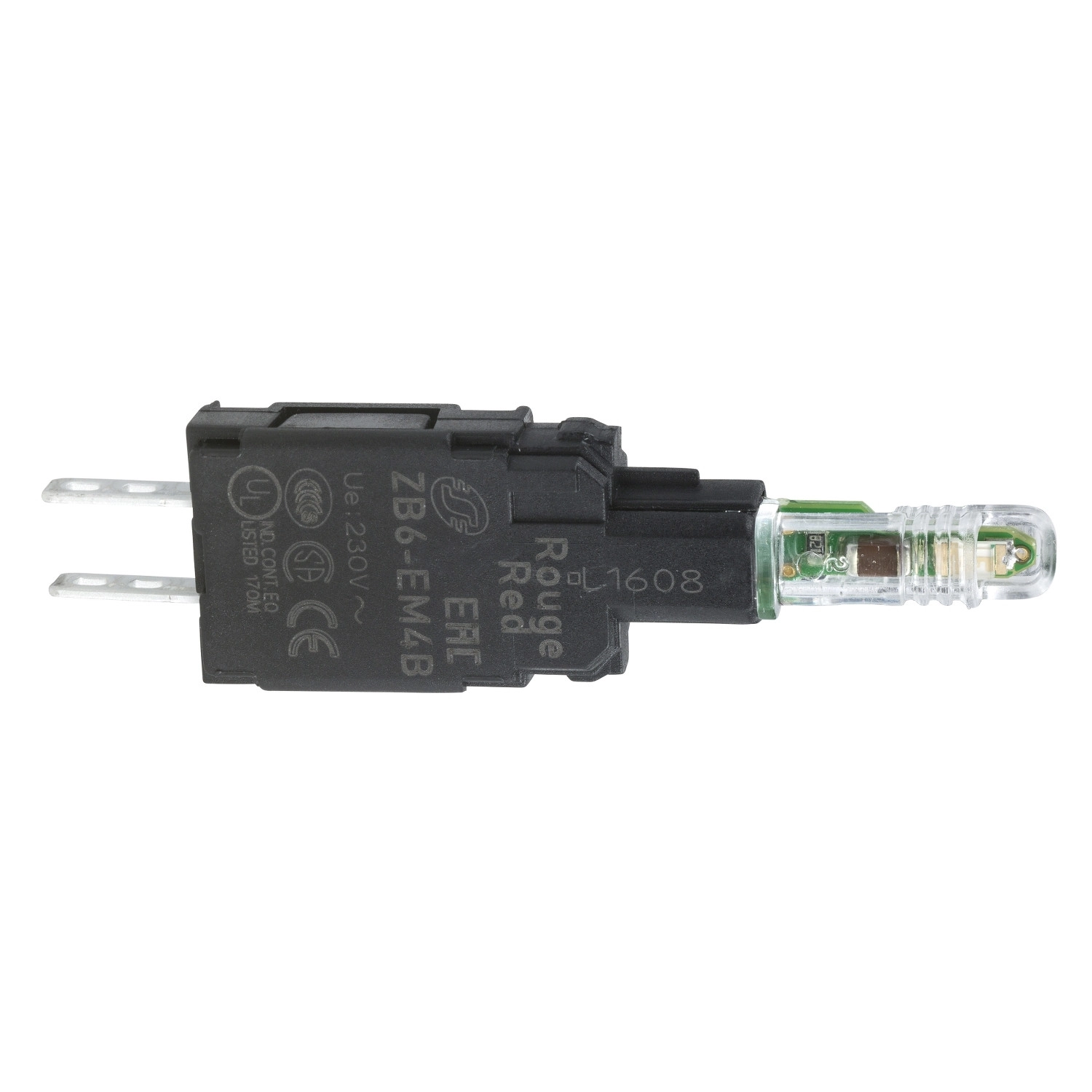

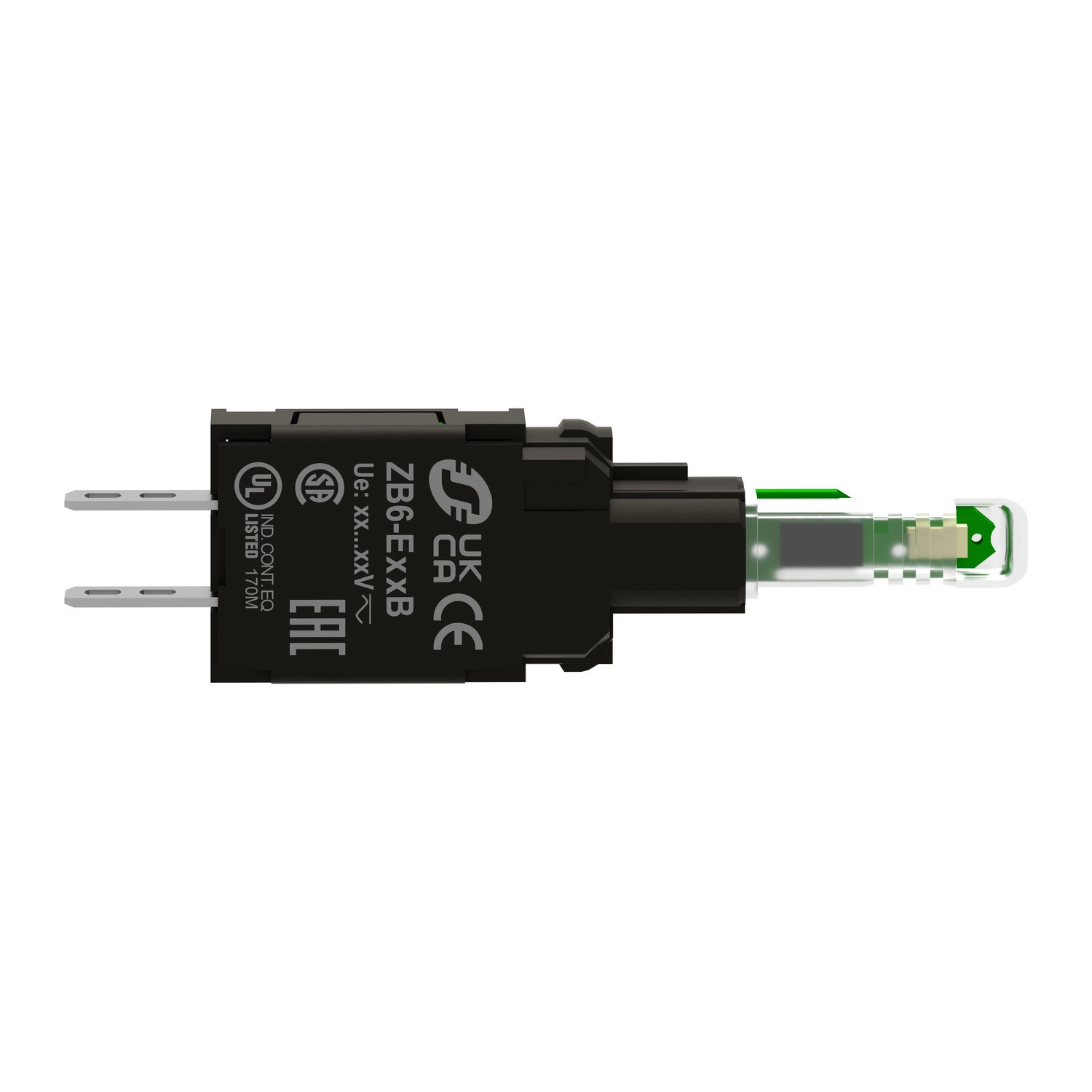

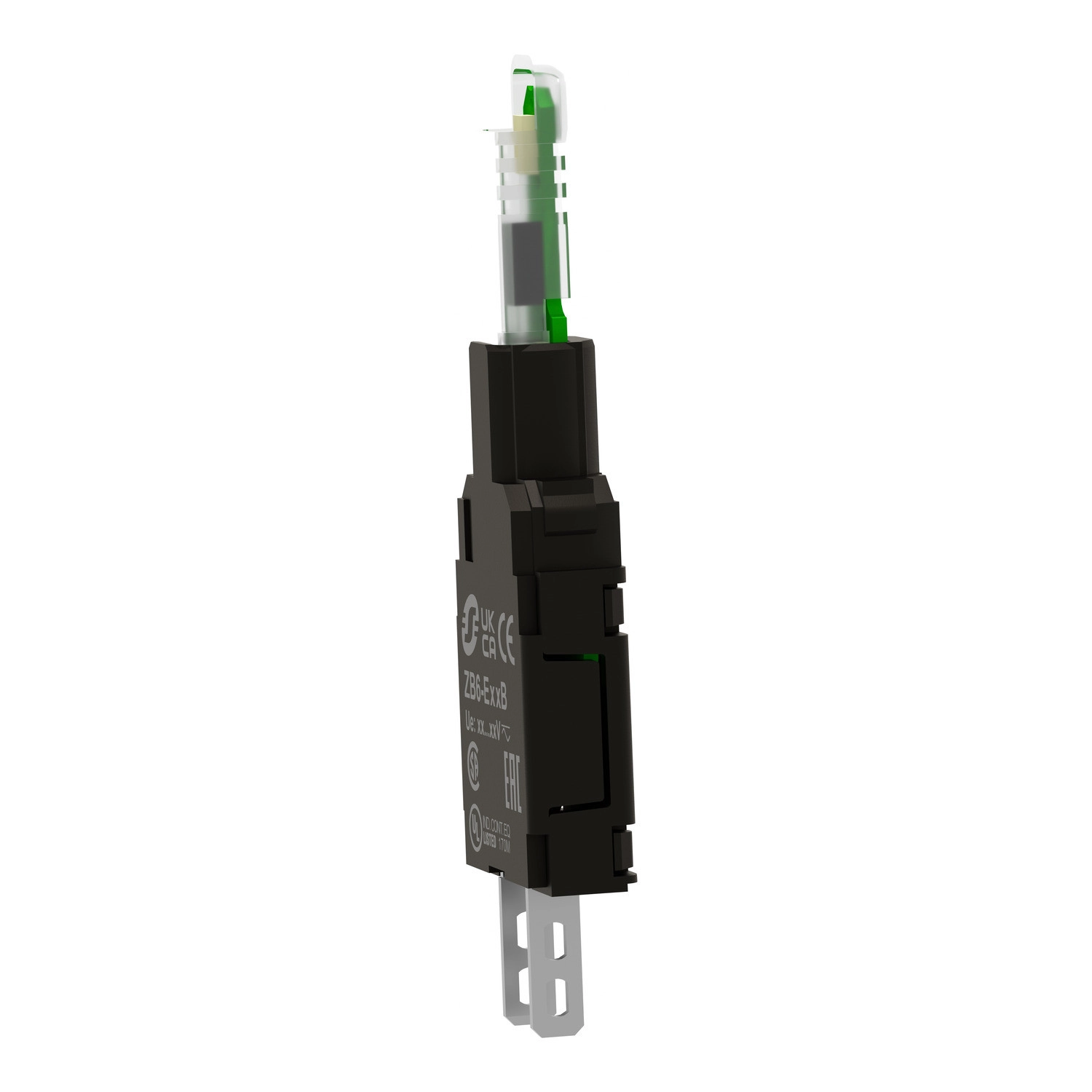

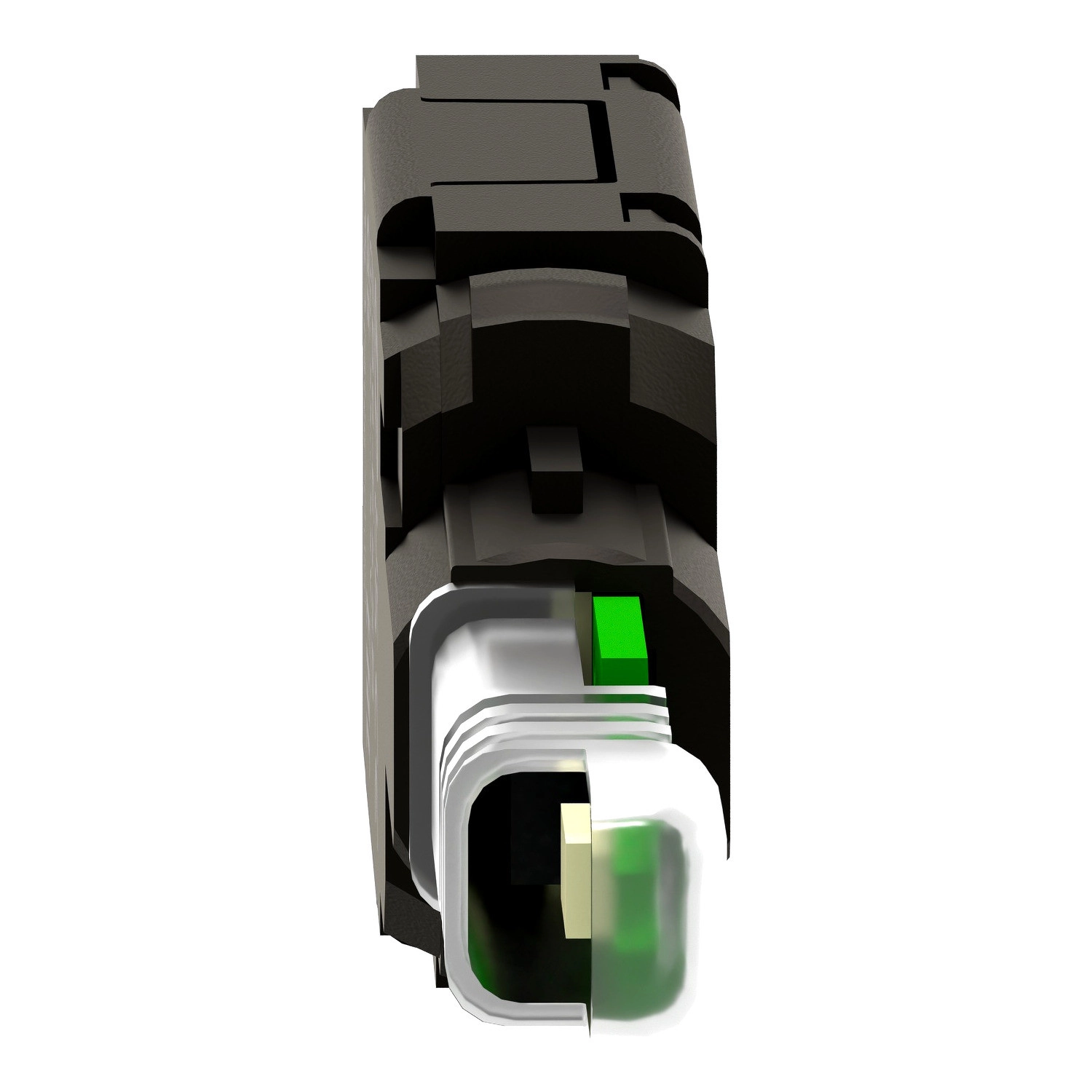

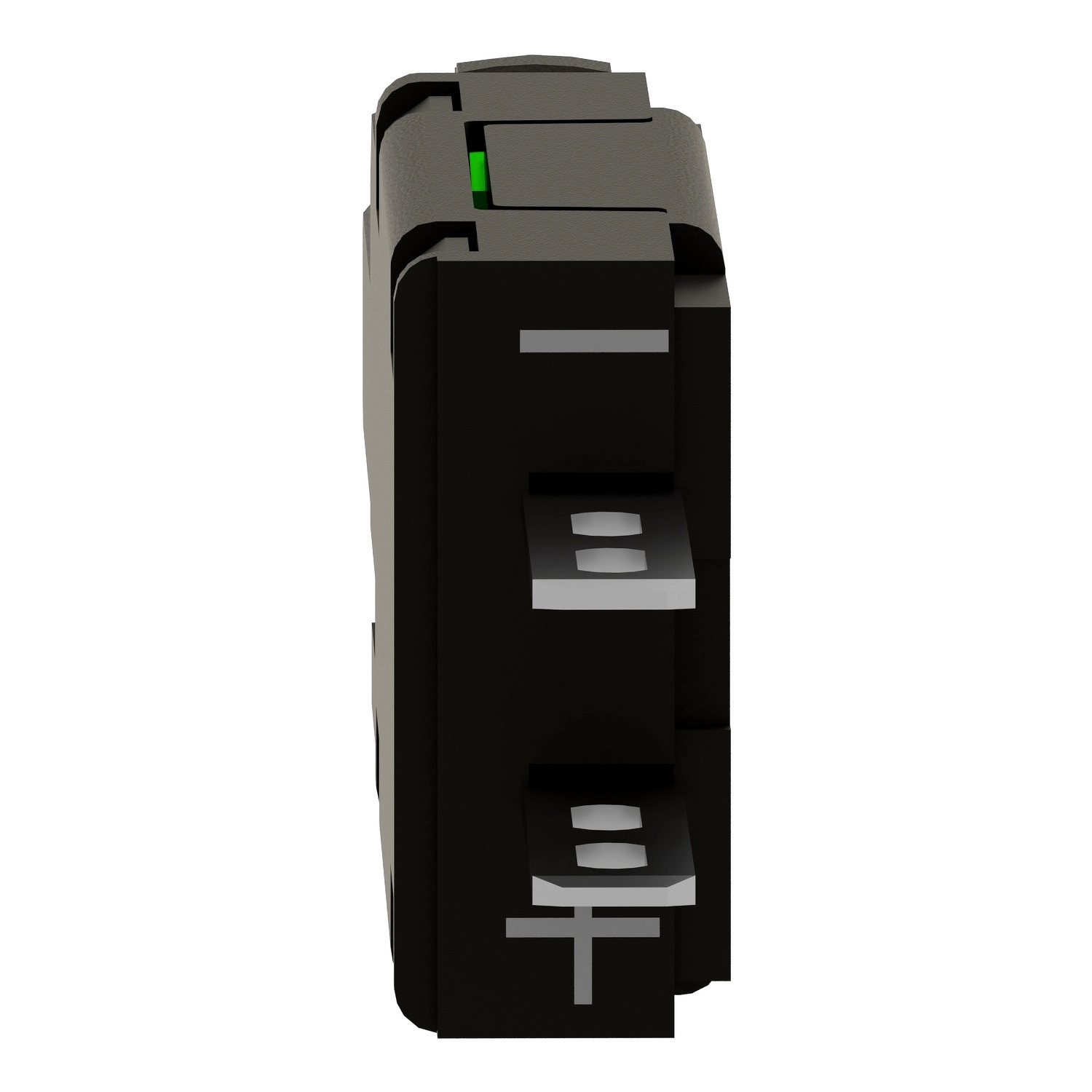

A Schneider Electric Harmony XB6 sorozatú ZB6EM4B jelzőlámpa aljzat egy professzionális ipari jelzőelem, amely tökéletes választás vezérlőpultok, irányítópanelek és egyéb ipari alkalmazások számára. Ez a komplett jelzőlámpa test piros színű fényjelzést biztosít, amely egyértelműen látható különböző fényviszonyok között is, így ideális figyelemfelkeltő és állapotjelző funkcióra.
A ZB6EM4B modell integrált LED fényforrással rendelkezik, amely közvetlen tápellátással működik 230-240V AC feszültségtartományban. A tartós és megbízható LED technológia hosszú élettartamot és minimális karbantartási igényt biztosít. A fénykibocsátás típusa állandó (steady), így folyamatos, stabil vizuális jelzést nyújt. Az eszköz széles tápfeszültség tartományban (195-264V AC) is megbízhatóan működik, ami rugalmassá teszi a különböző rendszerekbe történő integrálását.
Műszaki szempontból a ZB6EM4B jelzőlámpa test számos kiemelkedő tulajdonsággal rendelkezik. A csatlakozás Faston csatlakozókon keresztül történik, amelyek mérete 2,8 x 0,5 mm. Az eszköz II-es érintésvédelmi osztályba tartozik az IEC 61140 szabvány szerint. Névleges szigetelési feszültsége 250V (3-as szennyezettségi fok) az IEC 60947-1 szabványnak megfelelően, míg a névleges lökőfeszültség-állóság 4 kV ugyanezen szabvány szerint. Túlfeszültség-állósága 1 kV érintkezésben és 2 kV szabad levegőben az IEC 61000-4-5 szabvány szerint. A jelzőlámpa test kompakt méretekkel rendelkezik: a magassága 14 mm, mélysége pedig 58 mm, ami lehetővé teszi a helytakarékos beépítést. A ZB6EM4B jelzőlámpa bármilyen pozícióban felszerelhető, növelve a felhasználás rugalmasságát.
A Schneider Electric ZB6EM4B jelzőlámpa széles hőmérsékleti tartományban használható, működési hőmérséklete -25°C és +70°C között van, míg tárolási hőmérséklet-tartománya -40°C és +70°C közötti. TC védőkezelésének köszönhetően ellenáll a különböző környezeti hatásoknak. Az eszköz megfelel a legszigorúbb iparági szabványoknak, beleértve az IEC 60947-1, JIS C 852, IEC 60947-5-5, CSA C22.2 No 14, IEC 60947-5-1, UL 508 és JIS C 4520 előírásokat. Nemzetközi tanúsítványai között szerepel a CCC, GOST, UL és CSA, biztosítva a globális alkalmazhatóságot. Figyelemre méltó a rezgésállósága is: ±3 mm (f=2...500 Hz) és 5 gn (f=2...500 Hz) az IEC 60068-2-6 szabvány szerint, valamint ütésállósága: 30 gn (időtartam = 18 ms) és 50 gn (időtartam = 11 ms) félszinuszos gyorsulásra az IEC 60068-2-27 szabványnak megfelelően.
Schneider Electric Harmony XB6 - ZB6EM4B - LED - es jelzőlámpa aljzat piros műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB6
Terméktípus: Komplett jelzőlámpa test
Rövid eszköznév: ZB6
Oszthatatlan eladási mennyiség: 5
Elektromos jellemzők
Csatlakozások - terminálok: Faston csatlakozók, csatlakozás mérete: 2,8 x 0,5 mm
Fényforrás: LED
Izzó foglalat: Integrált LED
Fényblokk táplálás: Közvetlen
Fényforrás színe: Piros
Névleges tápfeszültség: 230...240 V AC
Névleges szigetelési feszültség: 250 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 4 kV az IEC 60947-1 szerint
Jelzés típusa: Állandó
Tápfeszültség határok: 195…264 V AC
Túlfeszültség-állóság: 1 kV érintkezésben az IEC 61000-4-5 szerint, 2 kV szabad levegőben az IEC 61000-4-5 szerint
Mechanikai jellemzők
CAD teljes magasság: 14 mm
CAD teljes mélység: 58 mm
Terminálok leírása ISO n°1: (X1-X2)PL
Üzemi pozíció: Bármely pozíció
Környezeti jellemzők
Védőkezelés: TC
Környező levegő hőmérséklete tároláskor: -40…70 °C
Környező levegő hőmérséklete működés közben: -25…70 °C
Elektromos áramütés elleni védelem osztálya: II. osztály az IEC 61140 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-1, JIS C 852, IEC 60947-5-5, CSA C22.2 No 14, IEC 60947-5-1, UL 508, JIS C 4520
Terméktanúsítványok: CCC, GOST, UL, CSA
Ellenállóképesség
Rezgésállóság: +/- 3 mm (f= 2…500 Hz) az IEC 60068-2-6 szerint, 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinuszos gyorsulásra az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinuszos gyorsulásra az IEC 60068-2-27 szerint
Gyors tranziensekkel szembeni ellenállás: 2 kV az IEC 61000-4-4 szerint
Elektromágneses mezőkkel szembeni ellenállás: 10 V/m az IEC 61000-4-3 szerint
Elektrosztatikus kisülésekkel szembeni ellenállás: 6 kV érintkezéskor (fém részeken) az IEC 61000-2-6 szerint, 8 kV szabad levegőben (szigetelő részeken) az IEC 61000-2-6 szerint
Elektromágneses kibocsátás: B osztály az IEC 55011 szerint
