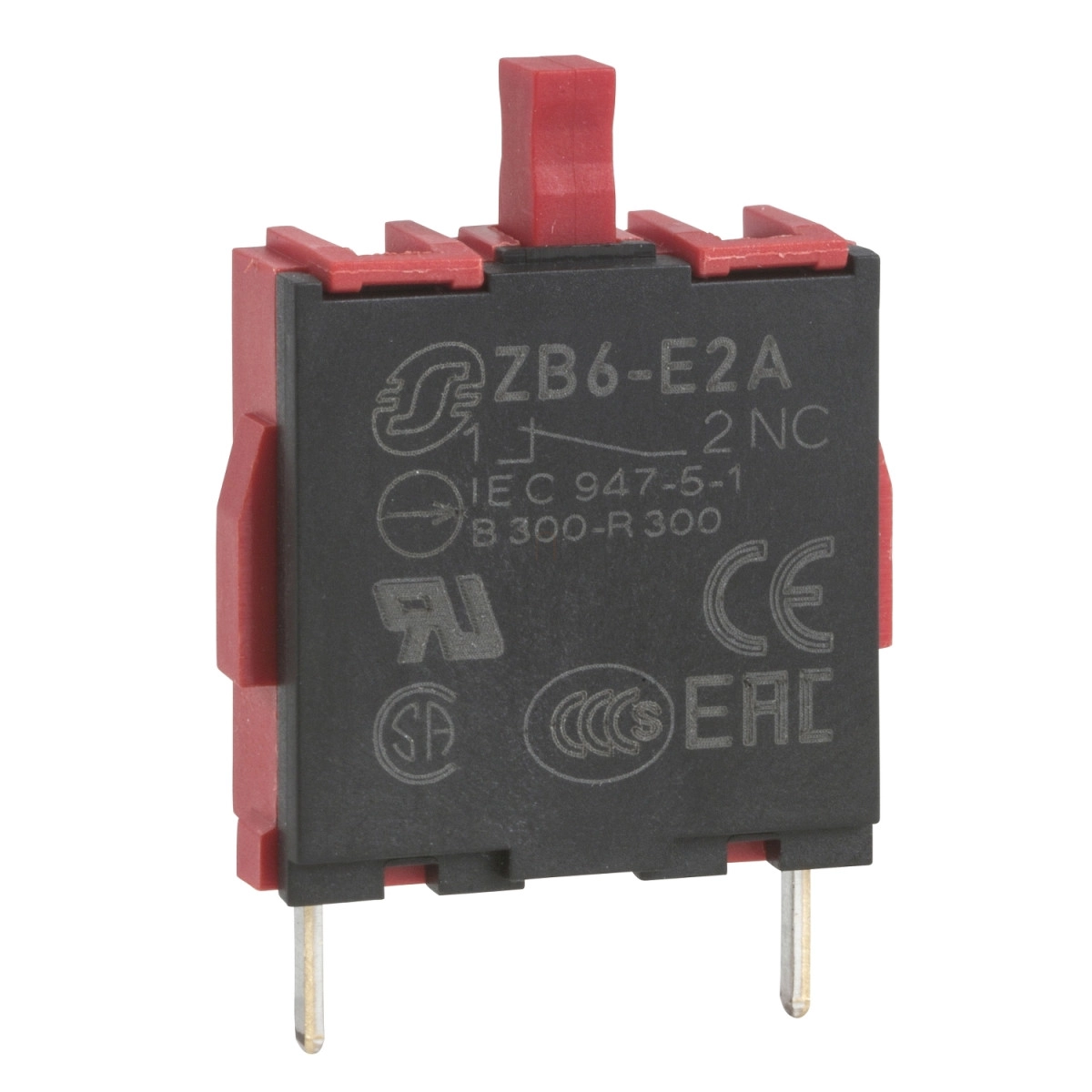

A Schneider Electric Harmony XB6 sorozatú ZB6E2A érintkezőblokk egy sokoldalú és megbízható ipari vezérlőelem, amely ideális választás automatizálási és vezérléstechnikai alkalmazásokhoz. Ez a kompakt kialakítású, egyérintkezős kontaktusblokk a Harmony XB6 termékcsaládba tartozik, és kifejezetten 16 mm-es fejekhez tervezték.
A ZB6E2A érintkezőblokk 1 NC (nyugalmi állapotban zárt) érintkezővel rendelkezik, amely ezüst ötvözetből (Ag/Ni) készült, kiváló vezetőképességet és hosszú élettartamot biztosítva. A termék különlegessége, hogy nyomtatott áramkörhöz való csatlakoztatásra tervezett érintkezőtüskékkel van ellátva, így közvetlenül integrálható elektronikus rendszerekbe. A lassú bontású működési mechanizmus biztosítja a megbízható kapcsolást, míg a pozitív nyitás funkció (az IEC 60947-5-1 K melléklet szerint) garantálja a biztonságos működést még meghibásodás esetén is.
A ZB6E2A érintkezőblokk műszaki paraméterei lenyűgözőek: névleges szigetelési feszültsége 250 V (3-as szennyezettségi fokozat mellett), névleges lökőfeszültség-állósága 4 kV az IEC 60947-1 szabványnak megfelelően. Üzemi áramterhelhetősége változatos alkalmazásokat tesz lehetővé: 3 A 120 V-on AC-15, B300 kategóriában, 1,5 A 240 V-on AC-15, B300 kategóriában, valamint egyenáramú terhelésekhez 0,1 A 250 V-on és 0,22 A 125 V-on DC-13, R300 kategóriában. Az elektromos megbízhatóság rendkívül magas: Λ = 10^(-8) 5 V és 1 mA esetén, 90%-os megbízhatósági szint mellett, az IEC 60947-5-4 szabványnak megfelelően. A mechanikai élettartama 5 millió kapcsolási ciklus, míg elektromos élettartama 1 millió ciklus AC-15 és DC-13 üzemmódban egyaránt, 230 V-on, <3600 ciklus/óra működési sebességnél, 0,5 terhelési tényező mellett.
A ZB6E2A érintkezőblokk fizikai jellemzői is figyelemre méltóak: működési útja 1 mm (NC érintkező elektromos állapotváltozásáig) és 3,5 mm (teljes út), működési ereje 2,5 N az NC érintkező állapotváltozásához. IP20-as védettségi fokozattal rendelkezik az IEC 60529 szerint, és -25°C és +70°C közötti környezeti hőmérsékleten használható. Rezgésállósága ±3 mm (f= 2...500 Hz) és 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szabványnak megfelelően, míg ütésállósága 30 gn (időtartam = 18 ms) és 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulásnál az IEC 60068-2-27 szerint. A termék számos nemzetközi szabványnak megfelel, többek között UL 508, JIS C 4520, IEC 60947-1, CSA C22.2 No 14, IEC 60947-5-4, IEC 60947-5-1 és JIS C 852 szabványoknak, és rendelkezik CCC, CSA, UL és GOST tanúsítványokkal is.
Schneider Electric Harmony XB6 - ZB6E2A - Érintkezőblokk 2 NO, ezüstözött műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB6
Terméktípus: Érintkezőblokk
Eszköz rövid neve: ZB6
Értékesítési mennyiség: 10
Érintkező típus és összetétel: 1 NC
Érintkező működés: Lassú bontás
Érintkezőblokk típusa: Egyszeres
Csatlakozások - kapcsok: Tüskék nyomtatott áramkörhöz
Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
Kiegészítő információk
Kapcsok leírása: ISO n°1 (1-2)NC
Pozitív nyitás: Megfelel az IEC 60947-5-1 K mellékletnek
Működési út: 1 mm (NC elektromos állapot változás), 3,5 mm (teljes út)
Működtetési erő: 2,5 N NC elektromos állapot változásnál
Mechanikai élettartam: 5000000 ciklus
Rövidzárlat védelem: 6 A olvadóbiztosíték, gG típus
Névleges szigetelési feszültség [Ui]: 250 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Névleges lökőfeszültség állóság [Uimp]: 4 kV az IEC 60947-1 szerint
Üzemi jellemzők
Névleges üzemi áram [Ie]:
3 A 120 V-nál, AC-15, B300
1,5 A 240 V-nál, AC-15, B300
0,1 A 250 V-nál, DC-13, R300
0,22 A 125 V-nál, DC-13, R300
Elektromos élettartam: 1000000 ciklus, AC-15 230 V-nál, <3600 ciklus/óra működési sebesség, 0,5 terhelési tényező mellett, az IEC 60947-5-1 C melléklete szerint
1000000 ciklus, DC-13 230 V-nál, <3600 ciklus/óra működési sebesség, 0,5 terhelési tényező mellett, az IEC 60947-5-1 C melléklete szerint
Elektromos megbízhatóság: Λ = 10^(-8) 5 V és 1 mA esetén, 90%-os megbízhatósági szint mellett, az IEC 60947-5-4 szerint
Környezeti jellemzők
Védelem: TC
Tárolási hőmérséklet: -40...70 °C
Üzemi hőmérséklet: -25...70 °C
IP védettség: IP20 az IEC 60529 szerint
Szabványok: UL 508, JIS C 4520, IEC 60947-1, CSA C22.2 No 14, IEC 60947-5-4, IEC 60947-5-1, JIS C 852
Terméktanúsítványok: CCC, CSA, UL, GOST
Mechanikai jellemzők
Rezgésállóság: +/- 3 mm (f= 2...500 Hz) az IEC 60068-2-6 szerint
5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulásnál az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulásnál az IEC 60068-2-27 szerint
Méretek
Szélesség: 13,5 mm/0,53 hüvelyk
