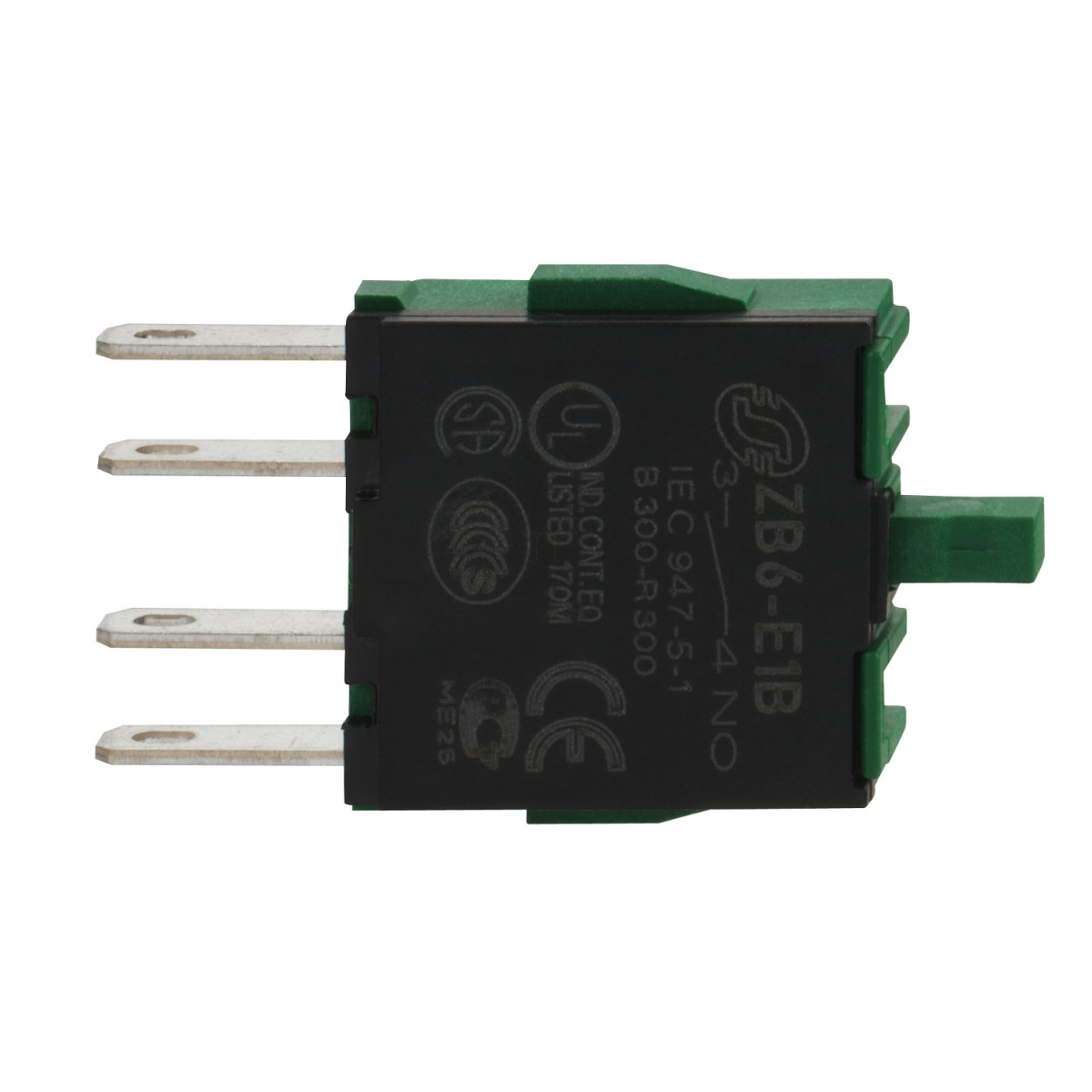

A Schneider Electric Harmony XB6 termékcsalád ZB6E1B kontaktusblokk egy professzionális minőségű elektromos komponens, amely különösen megbízható működést biztosít ipari környezetben is. Ez az egyérintkezős blokk 16 mm-es fejhez lett kialakítva, és ezüst ötvözetű (Ag/Ni) érintkezőkkel rendelkezik, ami kiváló elektromos vezetőképességet és hosszú élettartamot biztosít.
A ZB6E1B egy egyszerű (single) kontaktusblokk, amely 1 NO (alaphelyzetben nyitott) érintkezővel rendelkezik. A csatlakozás Faston-csatlakozókon keresztül történik, ami gyors és biztonságos összeszerelést tesz lehetővé. A terminál leírása ISO n°1 (3-4)NO szabvány szerint van meghatározva. Az érintkező működési típusa lassú bontású (slow-break), ami előnyös bizonyos kapcsolási feladatoknál, ahol az ívképződés minimalizálása szükséges. A pozitív nyitás funkcióval rendelkezik, amely megfelel az IEC 60947-5-1 szabvány K függelékének, így biztonsági alkalmazásokban is használható.
A műszaki paraméterek tekintetében a ZB6E1B figyelemreméltó specifikációkkal rendelkezik. Az érintkező 2 mm-es mozgás után vált elektromos állapotot, míg a teljes mozgási út 3,5 mm. A működtetéshez szükséges erő 1,6 N az NO érintkező elektromos állapotváltozásához. A mechanikai élettartam lenyűgöző, 5 millió kapcsolási ciklus. Rövidzárvédelem szempontjából 6 A-es gG típusú olvadóbiztosíték alkalmazása ajánlott. A névleges szigetelési feszültség (Ui) 250 V (3-as szennyezettségi fokozat mellett) az IEC 60947-1 szabványnak megfelelően, míg a névleges lökőfeszültség-állóság (Uimp) 4 kV ugyanezen szabvány szerint. A névleges üzemi áram (Ie) AC-15 kategóriában 3 A 120 V-nál és 1,5 A 240 V-nál (B300), míg DC-13 kategóriában 0,1 A 250 V-nál és 0,22 A 125 V-nál (R300). Az elektromos élettartam 1 millió kapcsolási ciklus AC-15 kategóriában 230 V-nál és DC-13 kategóriában 230 V-nál, mindkét esetben <3600 ciklus/óra működési rátával és 0,5-ös terhelési tényezővel, az IEC 60947-5-1 szabvány C függelékének megfelelően. Az elektromos megbízhatóság Lambda = 10^(-8) 5 V-nál és 1 mA-nél, 90%-os megbízhatósági szint mellett, az IEC 60947-5-4 szabványnak megfelelően.
Környezeti feltételek tekintetében a termék TC védőkezeléssel rendelkezik. Tárolási hőmérséklet-tartománya -40°C és +70°C között van, míg üzemi hőmérséklet-tartománya -25°C és +70°C között. A védettségi szint IP20 az IEC 60529 szabvány szerint. A termék számos nemzetközi szabványnak megfelel, köztük az IEC 60947-5-1, IEC 60947-1, IEC 60947-5-4, UL 508, CSA C22.2 No 14, JIS C 4520 és JIS C 852 előírásoknak. Rendelkezik UL, CCC, CSA és GOST tanúsítványokkal. Rezgésállóság tekintetében ±3 mm (f= 2...500 Hz) és 5 gn (f= 2...500 Hz) értékekkel bír az IEC 60068-2-6 szabvány szerint. Ütésállósága 30 gn (időtartam = 18 ms) és 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén, az IEC 60068-2-27 szabványnak megfelelően. A ZB6E1B kontaktusblokk méreteivel kapcsolatban a szélessége 13,5 mm, ami 0,53 hüvelyknek felel meg, így kompakt kialakítású eszközökbe is könnyen beilleszthető.
Schneider Electric Harmony XB6 - ZB6E1B - Érintkezőblokk 1 NO, ezüstözött műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB6
Termék vagy alkatrész típusa: Kontaktusblokk
Eszköz rövid neve: ZB6
Értékesítési egység: 10
Érintkezők típusa és összetétele: 1 NO
Érintkező működése: Lassú bontás
Kontaktusblokk típusa: Egyes
Csatlakozások - terminálok: Faston csatlakozó
Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
Kiegészítő adatok
Terminálok leírása: ISO n°1 (3-4)NO
Pozitív nyitás: Az IEC 60947-5-1 K függelékének megfelelő
Működési út: 2 mm (NO elektromos állapotváltáshoz), 3,5 mm (teljes út)
Működtető erő: 1,6 N NO elektromos állapotváltáshoz
Mechanikai élettartam: 5000000 ciklus
Rövidzárvédelem: 6 A gG típusú olvadóbiztosíték
Névleges szigetelési feszültség [Ui]: 250 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 4 kV az IEC 60947-1 szerint
Névleges üzemi áram [Ie]: 3 A 120 V-nál, AC-15, B300; 1,5 A 240 V-nál, AC-15, B300; 0,1 A 250 V-nál, DC-13, R300; 0,22 A 125 V-nál, DC-13, R300
Elektromos élettartam: 1000000 ciklus, AC-15 230 V-nál, működési ráta <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C függeléke szerint; 1000000 ciklus, DC-13 230 V-nál, működési ráta <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C függeléke szerint
Elektromos megbízhatóság: Λ = 10^(-8) 5 V-nál és 1 mA-nél, 90%-os megbízhatósági szint az IEC 60947-5-4 szerint
Környezeti jellemzők
Védőkezelés: TC
Környezeti hőmérséklet tároláskor: -40...70 °C
Környezeti hőmérséklet működés közben: -25...70 °C
IP védettségi fokozat: IP20 az IEC 60529 szerint
Szabványok és tanúsítványok
Szabványok: JIS C 4520, IEC 60947-5-1, CSA C22.2 No 14, JIS C 852, IEC 60947-1, IEC 60947-5-4, UL 508
Terméktanúsítványok: UL, CCC, CSA, GOST
Mechanikai jellemzők
Rezgésállóság: ±3 mm (f= 2...500 Hz) az IEC 60068-2-6 szerint; 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint; 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
Méretek
Szélesség: 13,5 mm/0,53 in.
