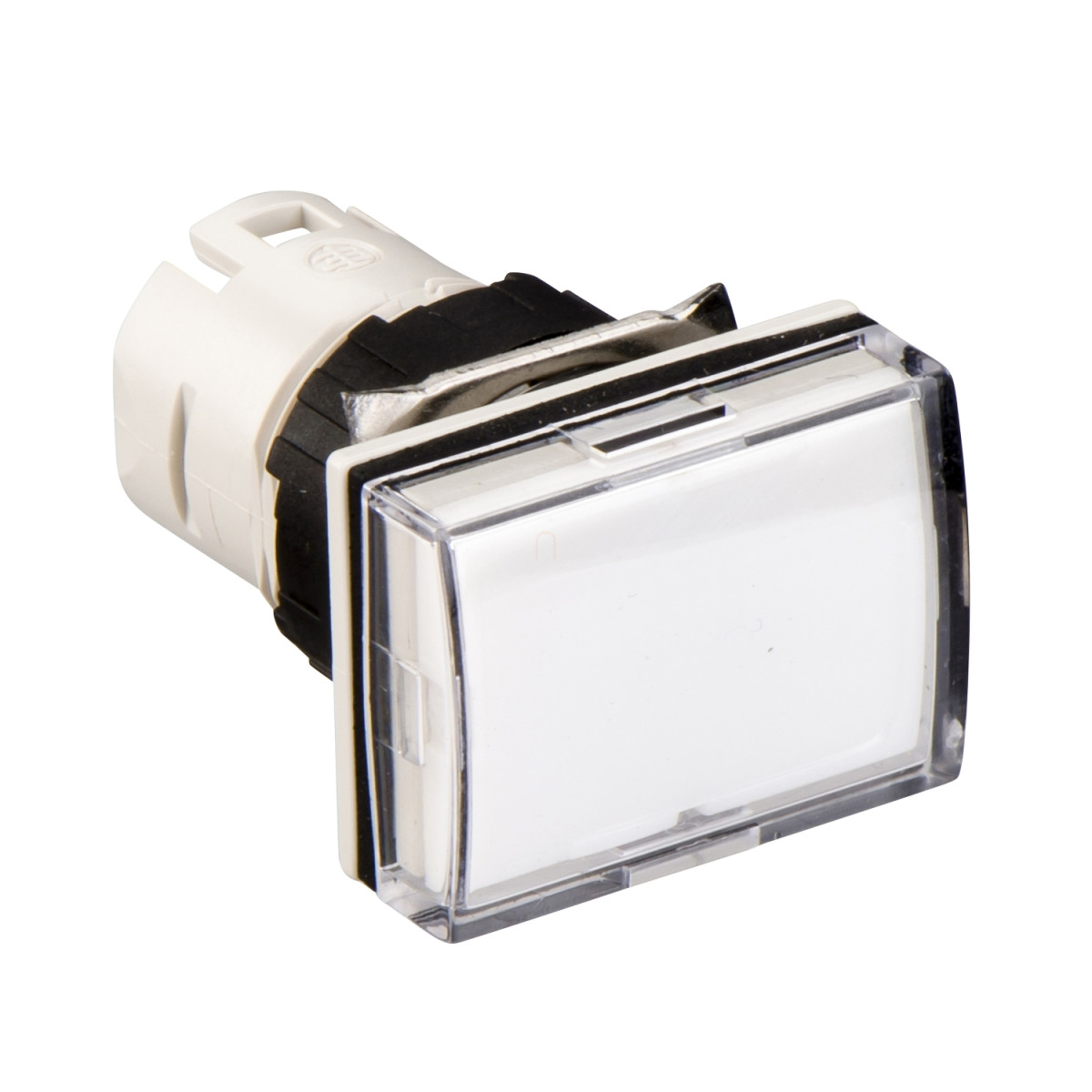

A Schneider Electric Harmony XB6 termékcsalád ZB6DV1 jelzőlámpa feje egy professzionális, ipari alkalmazásokhoz tervezett komponens, amely tökéletes választás jelzőfényként vezérlőpanelekbe és kapcsolótáblákba történő beépítéshez. Ez a téglalap alakú, fehér színű, 16 mm-es szerelési átmérőjű jelzőlámpa fej integrált LED-del rendelkezik, ami hosszú élettartamot és megbízható működést garantál.
A ZB6DV1 jelzőlámpa fej műszaki kialakítása és paraméterei kiváló védelmet biztosítanak még a legigényesebb ipari környezetben is. IP65-ös védelmi fokozatának köszönhetően teljes mértékben por ellen védett, valamint védett a minden irányból érkező vízsugár ellen is, így kiválóan alkalmazható olyan helyeken, ahol a por és nedvesség jelen lehet. A termék megfelel továbbá a NEMA 13, NEMA 4 és NEMA 4X védettségi szabványoknak is az UL 50 és CSA C22.2 No 94 szerint. Műanyag keretének és robosztus kialakításának köszönhetően ellenáll a mindennapi használat során felmerülő mechanikai igénybevételeknek is.
A Schneider Electric ZB6DV1 jelzőlámpa fej rendkívül széles működési hőmérséklet-tartománnyal rendelkezik: -25 és +70 °C között megbízhatóan működik, tárolási hőmérséklet-tartománya pedig -40 és +70 °C között van. Ez a tulajdonság különösen értékessé teszi olyan ipari környezetekben, ahol a hőmérséklet széles határok között ingadozhat. Az áramütés elleni védelem szempontjából II. védelmi osztályba tartozik az IEC 61140 szabvány szerint. A TC védőkezelés további ellenállóságot biztosít a környezeti hatásokkal szemben. A ZB6DV1 termék számos nemzetközi szabványnak megfelel, beleértve az IEC 60947-5-5, JIS C 852, UL 508, IEC 60947-1, CSA C22.2 No 14, JIS C 4520 és IEC 60947-5-1 szabványokat, ami garantálja a termék megbízhatóságát és biztonságosságát különböző alkalmazási területeken.
A ZB6DV1 jelzőlámpa fej pontos méretei: 24 mm szélesség, 18 mm magasság és 33 mm mélység. A nyomtatott áramköri lapra történő szereléshez részletes szerelési útmutató és méretrajzok állnak rendelkezésre. A terméket közvetlenül lehet szerelni, vagy ZB6Y010 aljzatadapterrel is használható. A panelbe történő beszereléshez 16,2 mm átmérőjű furatot kell készíteni. A ZB6DV1 jelzőlámpa fej használható egyedülálló komponensként, vagy többszörös elrendezésben is, ahol több jelzőlámpát kell egymás mellé szerelni. Ilyen esetekben a termék leírásban megadott minimális távolságokat és méreteket kell betartani a megbízható működés érdekében.
Schneider Electric Harmony XB6 - ZB6DV1 műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB6
Terméktípus: Jelzőlámpa fej
Kompatibilitás: Integrált LED
Eszköz rövid neve: ZB6
Keret anyaga: Műanyag
Szerelési átmérő: 16 mm
Eladási egység: 1
Jelzőegység fejének alakja: Téglalap
Lencse/működtető színe: Fehér
Méretek
Teljes szélesség: 24 mm
Teljes magasság: 18 mm
Teljes mélység: 33 mm
Környezeti feltételek
Védőkezelés: TC
Tárolási hőmérséklet: -40...70 °C
Működési hőmérséklet: -25...70 °C
Áramütés elleni védelmi osztály: II. osztály az IEC 61140 szerint
IP védettségi fokozat: IP65 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4, NEMA 4X az UL 50 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4, NEMA 4X a CSA C22.2 No 94 szerint
Szabványok
IEC 60947-5-5, JIS C 852, UL 508, IEC 60947-1, CSA C22.2 No 14, JIS C 4520, IEC 60947-5-1
Tanúsítványok
GOST, CCC, UL, CSA
Rezgésállóság
± 3 mm (f= 2...500 Hz) az IEC 60068-2-6 szerint
5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság
30 gn (időtartam = 18 ms) félszinuszos gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinuszos gyorsulás esetén az IEC 60068-2-27 szerint
