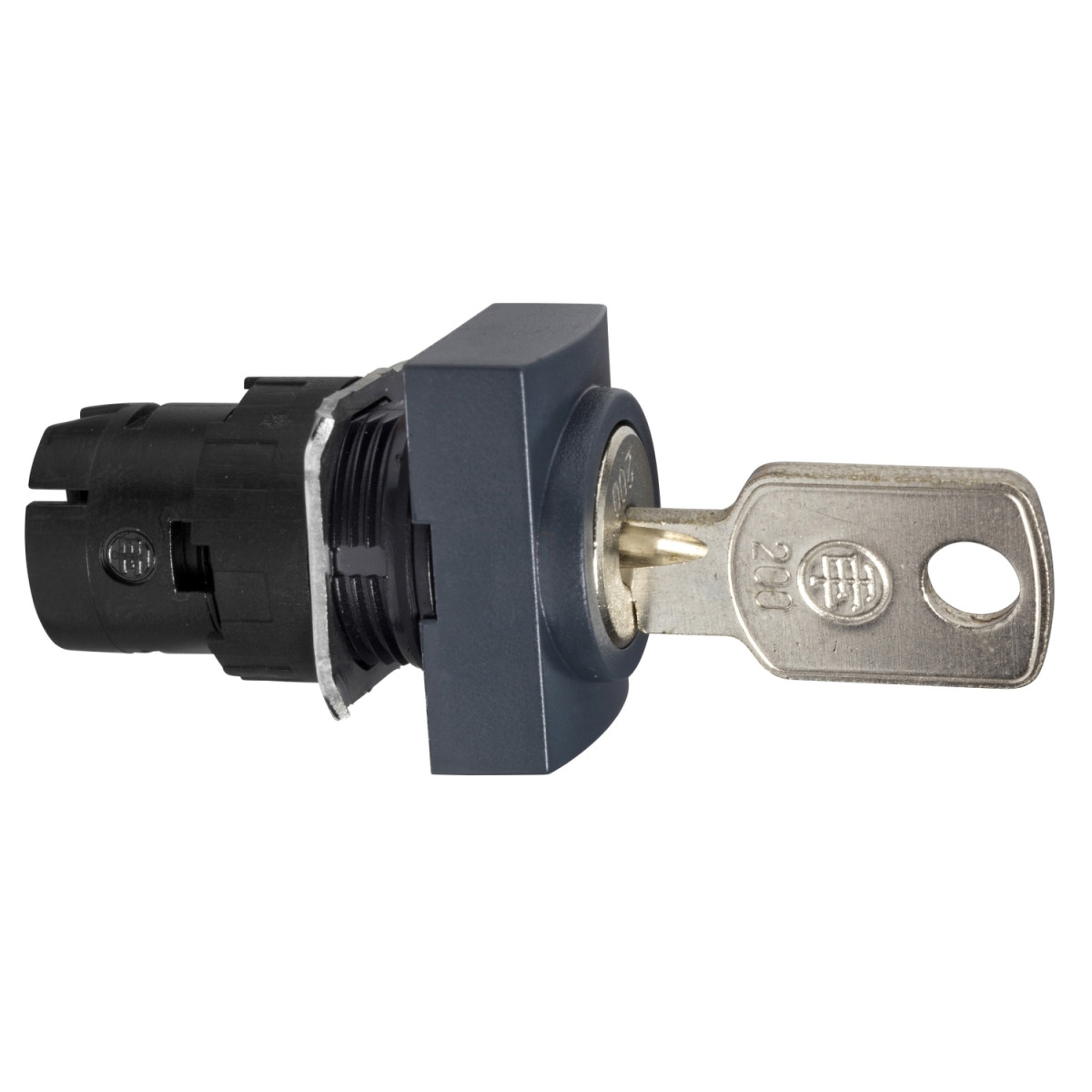

A Schneider Electric Harmony XB6 termékcsalád ZB6DGC kulcsos választókapcsoló feje egy 16 mm átmérőjű, téglalap alakú kezelőfejjel rendelkező ipari kapcsoló komponens. Ez a magas minőségű kulcsos kapcsolófej ideális vezérlőpanelek, gépek és berendezések biztonságos kezeléséhez, ahol csak jogosult személyek számára engedélyezett a berendezés működtetése.
A ZB6DGC modell két pozíciós, maradó állású kialakítású, ami azt jelenti, hogy a kapcsoló az adott állásban marad a kulcs elfordítása után. A fekete színű kulcsos kapcsoló 200-as kulcstípussal rendelkezik, amely bármely pozícióban kivehető, így rugalmas biztonsági opciót kínál különböző alkalmazási területeken. A téglalap alakú kezelőfej műanyag kerettel készül, ami könnyű, mégis tartós használatot biztosít.
A termék kiemelkedő műszaki paraméterekkel rendelkezik a megbízható ipari alkalmazásokhoz. IP65-ös védettségi szintje biztosítja a por és vízsugár elleni védelmet, így nedves vagy poros környezetben is használható. A kapcsolófej megfelel a NEMA 13, NEMA 4 és NEMA 4X szabványoknak is, mind az UL 50, mind a CSA C22.2 No 94 szerint. A ZB6DGC kapcsolófej Class II érintésvédelmi osztályba tartozik az IEC 61140 szabvány szerint, ami fokozott biztonságot nyújt a felhasználók számára. A termék széles hőmérsékleti tartományban működőképes: -25°C és +70°C között használható, tárolási hőmérséklete pedig -40°C és +70°C között lehet.
A ZB6DGC kapcsolófej méretei kompakt kialakítást tesznek lehetővé: 24 mm szélesség, 18 mm magasság és 55 mm mélység a CAD méretek alapján. A 16 mm-es szerelési átmérő szabványos méretű, ami megkönnyíti a beépítést különböző vezérlőpanelekbe. A termék kiváló rezgésállósággal rendelkezik, +/- 3 mm (f= 2...500 Hz) és 5 gn (f= 2...500 Hz) terhelésnél is az IEC 60068-2-6 szabványnak megfelelően. Ütésállósága is kiemelkedő: 30 gn (időtartam = 18 ms) fél szinusz hullám gyorsulásnál és 50 gn (időtartam = 11 ms) fél szinusz hullám gyorsulásnál is megfelel az IEC 60068-2-27 szabványnak. A termék számos nemzetközi szabványnak és tanúsítványnak felel meg, beleértve a JIS C8201-5-1, CSA C22.2 No 14, EN/IEC 60947-1, UL 508, EN/IEC 60947-5-5, EN/IEC 60947-5-1, JIS C 852, JIS C8201-1 szabványokat, valamint UL, CCC, CSA és GOST tanúsítványokkal rendelkezik.
Schneider Electric Harmony XB6 - ZB6DGC - Ø16 kulcsos választókapcsoló fej ,2állású műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB6
Terméktípus: Kulcsos választókapcsoló fej
Rövid terméknév: ZB6
Előlap anyaga: Műanyag
Szerelési átmérő: 16 mm
Eladási egység: 1
Kezelőszerv tulajdonságok
Jelzőegység fejének alakja: Téglalap
Működtető típusa: Maradó állású
Működtető kivitele: Fekete kulcsos kapcsoló
Működtető pozíció információ: 2 pozíció
Kulcszár típusa: 200-as kulcs
Kulcs kivehető pozíciója: Bármely pozícióban
Kiegészítő adatok
CAD teljes szélesség: 24 mm
CAD teljes magasság: 18 mm
CAD teljes mélység: 55 mm
Környezeti jellemzők
Védőkezelés: TC
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -25...70 °C
Áramütés elleni védelmi osztály: II. osztály az IEC 61140 szerint
IP védettségi fokozat: IP65 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13 az UL 50 szerint, NEMA 4 az UL 50 szerint, NEMA 4X az UL 50 szerint, NEMA 13 a CSA C22.2 No 94 szerint, NEMA 4 a CSA C22.2 No 94 szerint, NEMA 4X a CSA C22.2 No 94 szerint
Szabványok és tanúsítványok
Szabványok: JIS C8201-5-1, CSA C22.2 No 14, EN/IEC 60947-1, UL 508, EN/IEC 60947-5-5, EN/IEC 60947-5-1, JIS C 852, JIS C8201-1
Terméktanúsítványok: UL, CCC, CSA, GOST
Mechanikai ellenállás
Rezgésállóság: +/- 3 mm (f= 2...500 Hz) az IEC 60068-2-6 szerint, 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulásra az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulásra az IEC 60068-2-27 szerint
