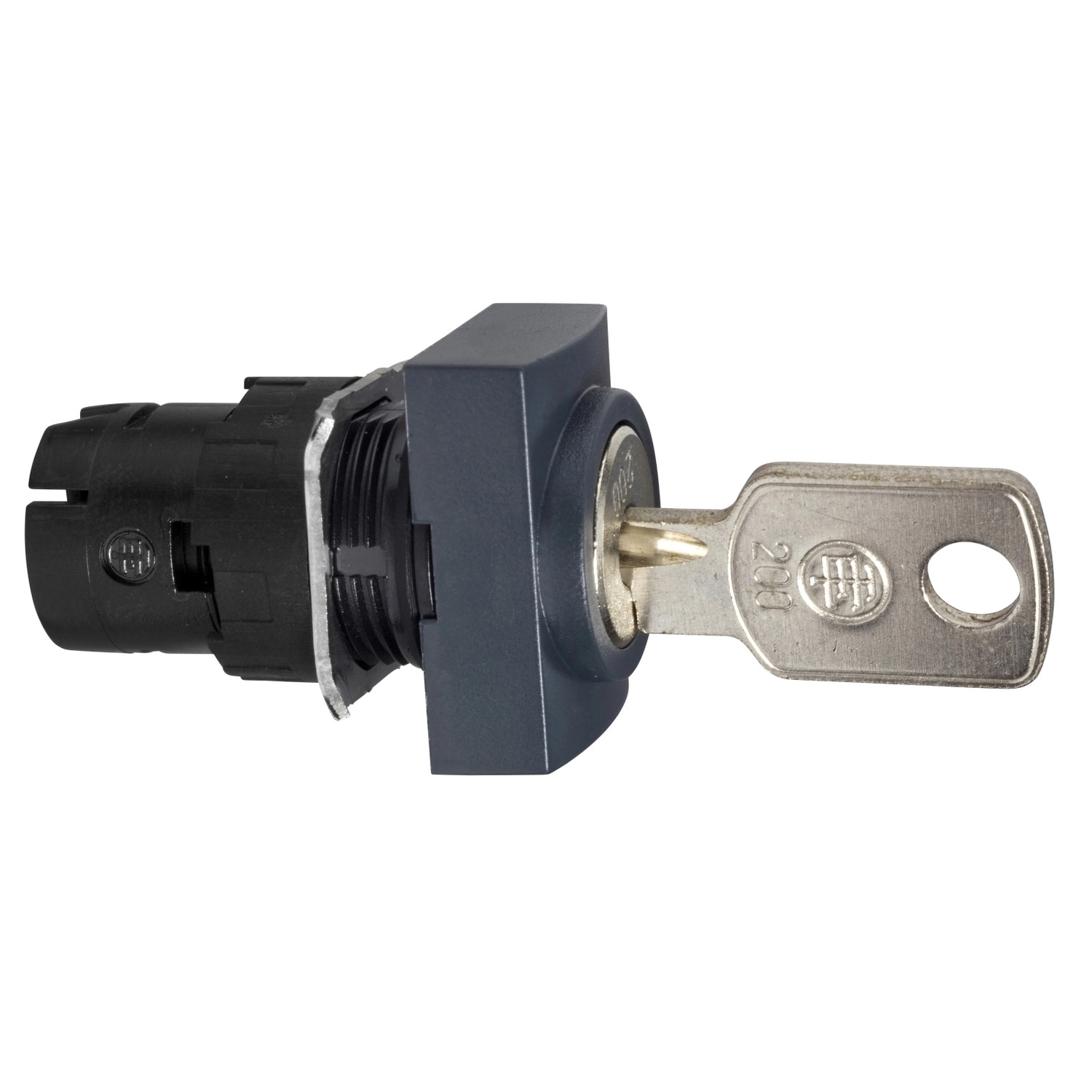

Schneider Electric Harmony XB6 - ZB6DGB - Ø16 kulcsos választókapcsoló fej, 2állású
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A ZB6DGB modell kiemelkedő műszaki jellemzőkkel rendelkezik. A két állású, bennmaradó (stay put) kivitelű kapcsoló fekete kulcsos kezelőszervvel van ellátva, és a 200-as kulcstípussal működtethető. A kulcsot középső állásban lehet kivenni, ami további biztonsági előnyt jelent. A műanyag előlappal rendelkező kapcsoló telepítése rendkívül egyszerű a 16 mm-es szabványos szerelőnyílásba, így kiválóan alkalmazható új rendszerek kiépítésekor vagy meglévő berendezések korszerűsítésekor egyaránt.
A Harmony XB6 ZB6DGB kulcsos választókapcsoló fej kimagasló védelmi tulajdonságokkal büszkélkedhet. Az IP65-ös védettség hatékony védelmet nyújt por és vízsugarak ellen, míg a NEMA 13, NEMA 4 és NEMA 4X besorolás a nemzetközi elvárásoknak is megfelel. A termék -25°C és +70°C közötti üzemi hőmérsékleten használható, tárolási hőmérséklet-tartománya pedig -40°C-tól +70°C-ig terjed. Az IEC 61140 szabvány szerinti II-es érintésvédelmi osztályú kialakítás további biztonsági előnyt jelent. A TC védőkezelésnek köszönhetően ellenáll a nehéz ipari környezetben jelentkező igénybevételeknek is.
A ZB6DGB kulcsos kapcsoló pontos méretezése lehetővé teszi a precíz tervezést és beépítést. Teljes szélessége 24 mm, magassága 18 mm, mélysége pedig 55 mm a CAD adatok szerint. A kapcsolófej téglalap alakú kialakítása és a fekete kulcsos kivitel nem csak funkcionális, hanem esztétikailag is illeszkedik az ipari környezetbe. A termék számos nemzetközi tanúsítvánnyal rendelkezik, többek között CCC, CSA, UL és GOST minősítésekkel, amelyek igazolják megfelelőségét a különböző piacok előírásainak. Az IEC 60068-2-6 szabvány szerinti rezgésállóság (±3 mm 2-500 Hz frekvenciatartományban, illetve 5 g gyorsulás 2-500 Hz között) és az IEC 60068-2-27 szerinti ütésállóság (30 g / 18 ms, illetve 50 g / 11 ms félszinusz hullámú gyorsulás esetén) biztosítja a megbízható működést még szélsőséges körülmények között is.
Schneider Electric Harmony XB6 - ZB6DGB - Ø16 kulcsos választókapcsoló fej, 2állású műszaki adatok
Fő tulajdonságok
Termékcsalád: Harmony XB6
Termék vagy alkatrész típus: Kulcsos választókapcsoló fej
Eszköz rövidneve: ZB6
Előlap anyaga: Műanyag
Szerelési átmérő: 16 mm
Értékesítési egység: 1
Jelzőegység fejének alakja: Téglalap
Működtető típusa: bennmaradó
Működtető profil: Fekete kulcsos kapcsoló
Működtető pozíció információ: 2 állás
Kulcszár típusa: 200-as kulcs
Kulcs kivételi pozíció: Középen
Kiegészítő adatok
CAD teljes szélesség: 24 mm
CAD teljes magasság: 18 mm
CAD teljes mélység: 55 mm
Környezet
Védőkezelés: TC
Környezeti levegő hőmérséklet tároláshoz: -40...70 °C
Környezeti levegő hőmérséklet működéshez: -25...70 °C
Elektromos érintésvédelmi osztály: II. osztály az IEC 61140 szerint
IP védettségi fokozat: IP65 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13 az UL 50 szerint, NEMA 4 az UL 50 szerint, NEMA 4X az UL 50 szerint, NEMA 13 a CSA C22.2 94 szerint, NEMA 4 a CSA C22.2 94 szerint, NEMA 4X a CSA C22.2 94 szerint
Szabványok és tanúsítványok
Szabványok: JIS C8201-5-1, IEC 60947-1, UL 508, IEC 60947-5-5, JIS C 852, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1
Terméktanúsítványok: CCC, CSA, UL, GOST
Mechanikai jellemzők
Rezgésállóság: +/- 3 mm (f= 2...500 Hz) az IEC 60068-2-6 szerint, 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
