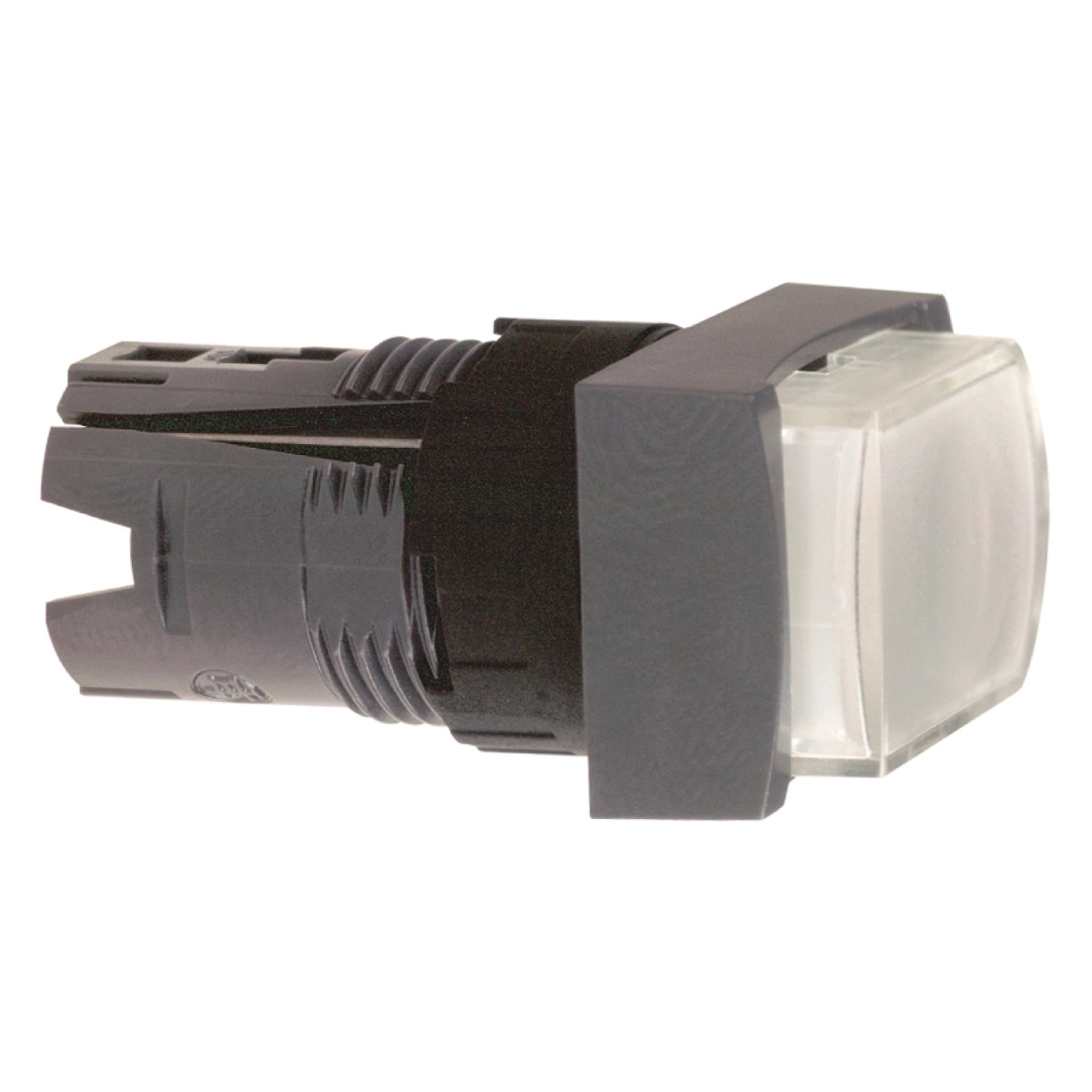

A Schneider Electric Harmony XB6 sorozatba tartozó ZB6DE1 fehér téglalap alakú kiálló világító nyomógomb fej a modern automatizálási és irányítási rendszerek ideális kapcsolóeleme. Ez a kompakt, mégis robusztus kialakítású nyomógomb fej 16 mm-es szerelési átmérővel és rugós visszatérítéssel rendelkezik, mely 12...24 V feszültségtartományban működtethető. A ZB6DE1 nyomógomb kompatibilis az integrált LED-es kialakítással, így kiváló választás olyan alkalmazásokhoz, ahol a vizuális visszajelzés is fontos szerepet játszik.
A termék sokoldalúságát jelzi, hogy számos ipari környezetben alkalmazható. A műanyag előlap és a precíz mechanikai kialakítás hosszú élettartamot biztosít. A nyomógomb fehér, jelöletlen kiálló profilja lehetővé teszi egyedi feliratok vagy szimbólumok elhelyezését, így testre szabhatod a vezérlőfelületet a konkrét alkalmazáshoz. A téglalap alakú jelzőegység fej illeszkedik a modern kapcsolószekrények és vezérlőpanelek esztétikai követelményeihez is. A CAD méretek (szélesség: 24 mm, magasság: 18 mm, mélység: 36 mm) pontos tervezést tesznek lehetővé.
A ZB6DE1 nyomógomb fej kiemelkedő tulajdonsága a magas szintű védettség. IP65-ös védettségének köszönhetően ellenáll a pornak és a víz behatolásának, így mostoha körülmények között is megbízhatóan működik. A termék NEMA 4, NEMA 4X és NEMA 13 védettségi fokozatoknak is megfelel az UL 50 és CSA C22.2 No 94 szabványok szerint. Ez a típusú védettség ideálissá teszi a nyomógombot olyan környezetben történő használatra, ahol nedvesség, por vagy más szennyező anyagok vannak jelen, például gyártósorokon, élelmiszeripari alkalmazásokban vagy kültéri vezérlőegységekben. A termék Class II védelmi osztályba tartozik az IEC 61140 szerint, ami további elektromos biztonságot nyújt a felhasználók számára.
A Schneider Electric ZB6DE1 nyomógomb széles hőmérséklet-tartományban használható: üzemeltetés közben -25°C és +70°C között, tárolás esetén pedig -40°C és +70°C között megőrzi működőképességét. Ennek köszönhetően extrém klimatikus viszonyok között is alkalmazható. A termék tervezése és gyártása során a Schneider Electric szigorú nemzetközi szabványokat követett, többek között megfelel az EN/IEC 60947-5-1, EN/IEC 60947-1, JIS C 852, CSA C22.2 No 14, JIS C8201-5-1, EN/IEC 60947-5-5, UL 508 és JIS C8201-1 szabványoknak. A ZB6DE1 nyomógomb fej kiváló rezgésállósággal is rendelkezik: ±3 mm (f = 2...500 Hz) és 5 gn (f = 2...500 Hz) az IEC 60068-2-6 szerint, valamint ütésállósággal: 30 gn (időtartam = 18 ms) és 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint. Mindezek a tulajdonságok együttesen biztosítják, hogy a Schneider Electric Harmony XB6 sorozatú ZB6DE1 nyomógomb fej megbízható választás legyen a legigényesebb ipari alkalmazások számára is.
Schneider Electric Harmony XB6 - ZB6DE1 - fehér téglalap kiálló világító nyomógomb fej Ø16 visszatérő 12...24V műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB6
Terméktípus: Világító nyomógomb fej
Termék kompatibilitás: Integrált LED
Eszköz rövid neve: ZB6
Előlap anyaga: Műanyag
Szerelési átmérő: 16 mm
Minimum rendelési mennyiség: 1
Jelzőegység fej alakja: Téglalap
Működtető típusa: Rugós visszatérítésű
Működtető profil: Fehér kiálló, jelöletlen
Kiegészítő információk
CAD szélesség: 24 mm
CAD magasság: 18 mm
CAD mélység: 36 mm
Környezeti jellemzők
Védőkezelés: TC
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -25...70 °C
Áramütés elleni védelmi osztály: II. osztály az IEC 61140 szerint
IP védettségi fokozat: IP65 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13 az UL 50 szerint
NEMA 4 az UL 50 szerint
NEMA 4X az UL 50 szerint
NEMA 4 a CSA C22.2 No 94 szerint
NEMA 4X a CSA C22.2 No 94 szerint
NEMA 13 a CSA C22.2 No 94 szerint
Szabványok és tanúsítványok
Szabványok: EN/IEC 60947-5-1, EN/IEC 60947-1, JIS C 852, CSA C22.2 No 14, JIS C8201-5-1, EN/IEC 60947-5-5, UL 508, JIS C8201-1
Termék tanúsítványok: GOST, UL, CSA, CCC
Mechanikai ellenállás
Rezgésállóság: +/- 3 mm (f= 2...500 Hz) az IEC 60068-2-6 szerint
5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
