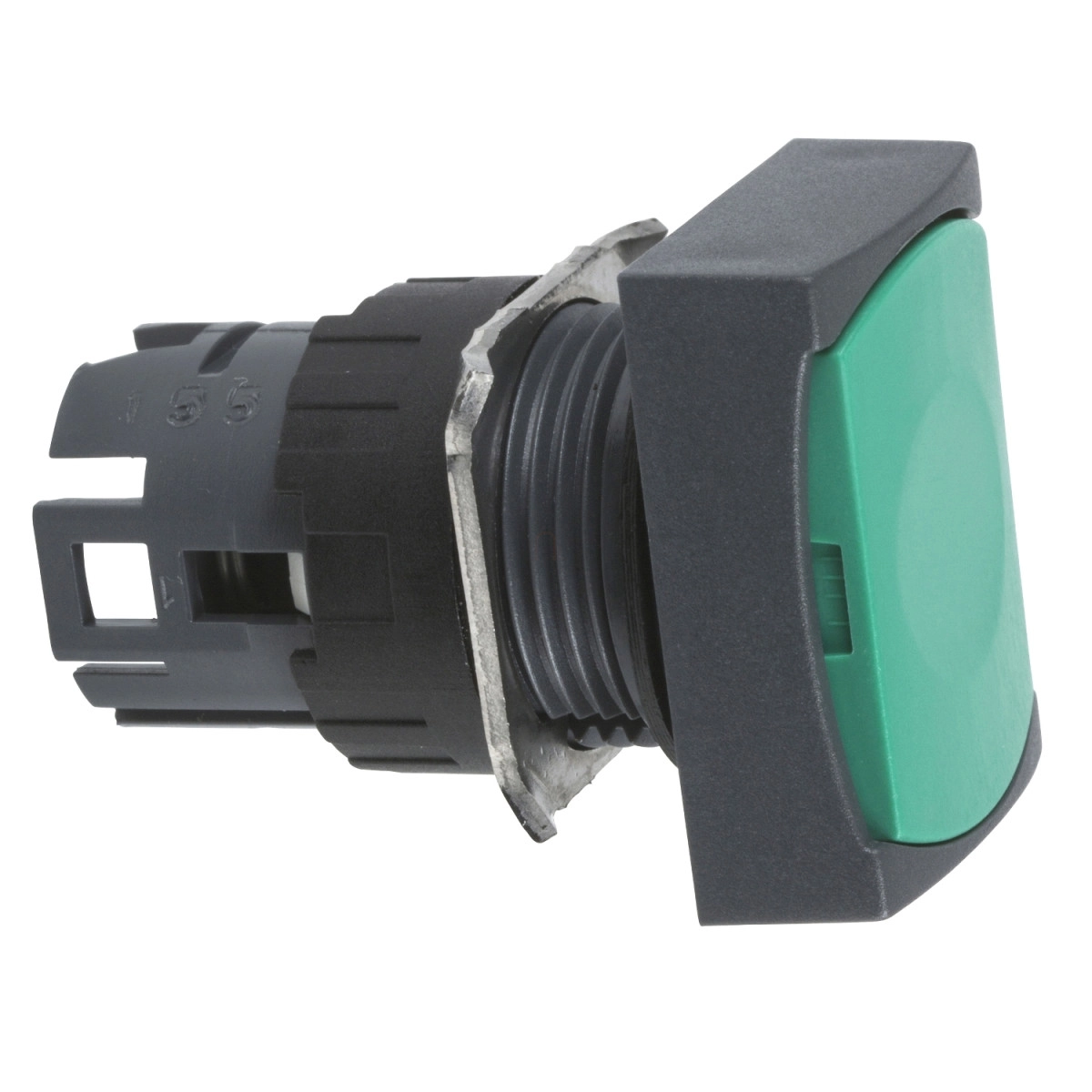

A Schneider Electric Harmony XB6 sorozatú ZB6DA3 zöld, téglalap alakú nyomógombfej kiváló választás ipari vezérlőrendszerek, kapcsolószekrények és automatizált berendezések számára, ahol megbízható és egyszerűen használható kezelőelemekre van szükség. Ez a termék kifejezetten a nem világító nyomógombok fejrészét képezi, amely a Harmony XB6 termékcsalád része, és 16 mm-es szabványos szerelési átmérővel rendelkezik.
A ZB6DA3 nyomógombfej zöld színű, téglalap alakú, süllyesztett kialakítással készült, feliratozás nélkül. A rugós visszatérítésű működtetés biztosítja, hogy a gomb a megnyomás után automatikusan visszaálljon alaphelyzetbe. A termék műanyag kerettel rendelkezik, ami könnyű és tartós használatot biztosít. A fejrész a műszaki adatlapnak megfelelően integrált LED-del van ellátva, így megfelelő kapcsolóblokkal kiegészítve különböző vezérlési és jelzési alkalmazásokban használható.
A ZB6DA3 nyomógombfej kompakt méretekkel rendelkezik: CAD szerinti teljes szélessége 24 mm, magassága 18 mm, mélysége 33 mm. A téglalap alakú kialakítás lehetővé teszi a vezérlőpaneleken történő hatékony elhelyezést. A termék IP65-ös védettségi szinttel rendelkezik az IEC 60529 szabvány szerint, ami azt jelenti, hogy teljesen védett a por ellen és védett a kisnyomású vízsugár ellen minden irányból. Emellett megfelel a NEMA 13, NEMA 4 és NEMA 4X védelmi osztályoknak is az UL 50 és a CSA C22.2 No 94 szabványok szerint.
A ZB6DA3 nyomógombfej számos nemzetközi szabványnak megfelel, többek között: UL 508, JIS C 852, CSA C22.2 No 14, EN/IEC 60947-1, EN/IEC 60947-5-5, JIS C8201-5-1, EN/IEC 60947-5-1 és JIS C8201-1. Elektromos érintésvédelmi osztálya Class II, az IEC 61140 szabványnak megfelelően, ami magas szintű biztonságot garantál. A termék -25°C és +70°C közötti üzemi hőmérséklettartományt támogat, míg tárolási hőmérséklettartománya -40°C és +70°C között van. A TC védőkezelés további tartósságot biztosít a terméknek ipari környezetben is. A termék kiemelkedő rezgésállóságot mutat, megfelelve az IEC 60068-2-6 szabványnak: ±3 mm (f=2...500 Hz) és 5 gn (f=2...500 Hz) értékekkel. Ütésállóság tekintetében a termék az IEC 60068-2-27 szabvány szerint 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás és 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás értékekkel rendelkezik. A ZB6DA3 cikkszámú termék nyomtatott áramköri lapra történő szereléshez is alkalmas, részletes szerelési útmutatók és méretek állnak rendelkezésre a megfelelő telepítéshez.
ZB6DA3 műszaki adatok
Főbb tulajdonságok
Termékcsalád: Harmony XB6
Terméktípus: Fej nem világító nyomógombhoz
Eszköz rövid neve: ZB6
Keret anyaga: Műanyag
Szerelési átmérő: 16 mm
Oszthatatlan értékesítési egység: 1
Jelzőegység fejének alakja: Téglalap alakú
Működtető típusa: rugós visszatérítésű
Működtető profilja: Zöld süllyesztett, jelölés nélkül
Kiegészítő adatok
CAD teljes szélesség: 24 mm
CAD teljes magasság: 18 mm
CAD teljes mélység: 33 mm
Környezeti jellemzők
Védőkezelés: TC
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -25...70 °C
Elektromos áramütés elleni védelem osztálya: II. osztály az IEC 61140 szerint
IP védettségi fokozat: IP65 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13 az UL 50 szerint, NEMA 4 az UL 50 szerint, NEMA 4X az UL 50 szerint, NEMA 13 a CSA C22.2 No 94 szerint, NEMA 4 a CSA C22.2 No 94 szerint, NEMA 4X a CSA C22.2 No 94 szerint
Szabványok
UL 508, JIS C 852, CSA C22.2 No 14, EN/IEC 60947-1, EN/IEC 60947-5-5, JIS C8201-5-1, EN/IEC 60947-5-1, JIS C8201-1
Terméktanúsítványok
UL, GOST, CCC, CSA
Rezgésállóság
+/- 3 mm (f= 2...500 Hz) az IEC 60068-2-6 szerint
5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság
30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás az IEC 60068-2-27 szerint
