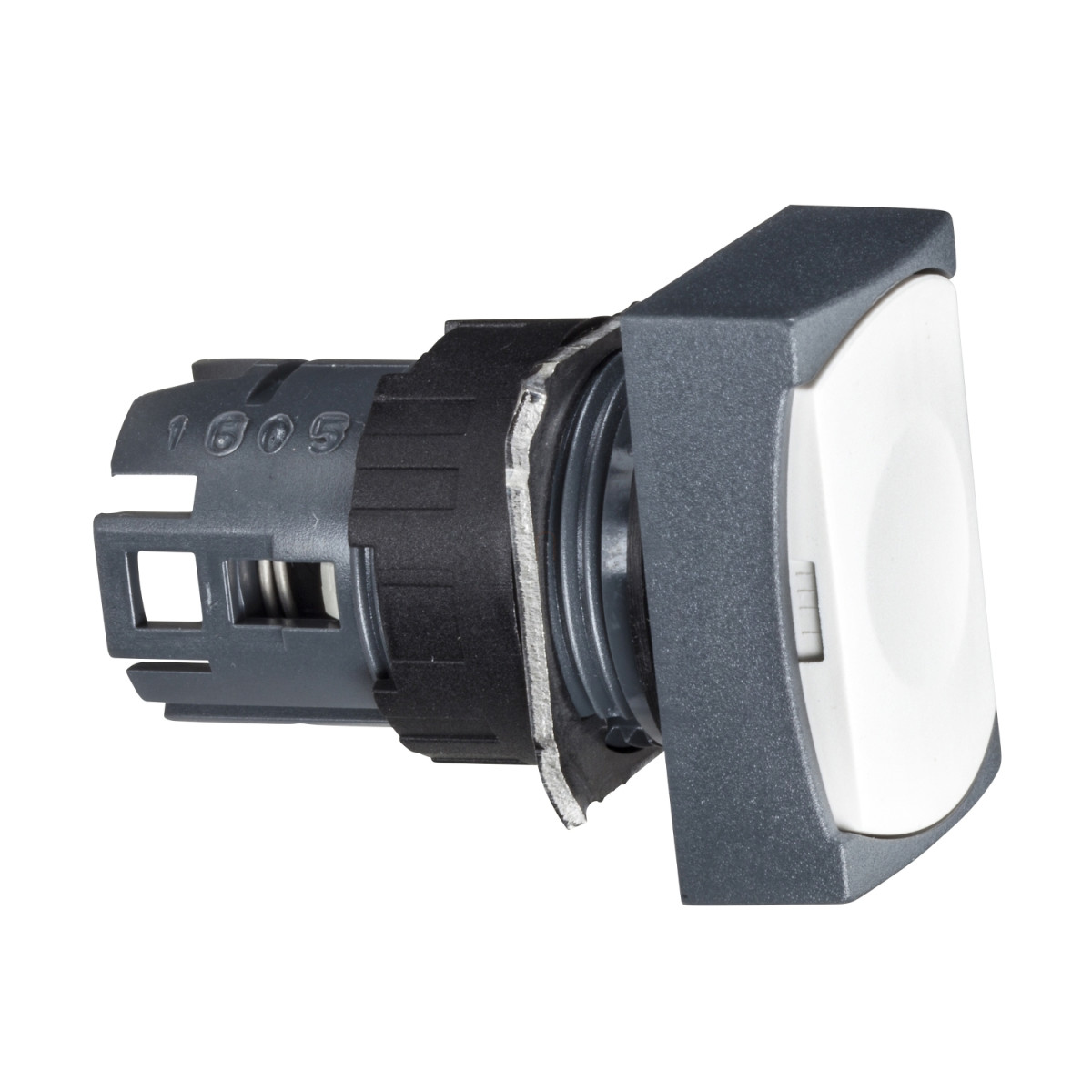

A Schneider Electric Harmony XB6 sorozatba tartozó ZB6DA1 típusú nyomógombfej egy kiváló minőségű, ipari környezetbe tervezett vezérlőelem, amely ideális választás különböző vezérlőpanelekbe és irányítórendszerekbe történő beépítésre. Ez a nem világító, fehér színű, téglalap alakú, süllyesztett kialakítású nyomógombfej 16 mm-es szerelési átmérővel rendelkezik, és rugós visszatérítésű működési mechanizmussal van ellátva.
A termék rugalmas felhasználhatóságát jelzi, hogy nem tartalmaz jelölést, így univerzálisan alkalmazható különféle vezérlési feladatokhoz. A műanyag kialakítású keretnek köszönhetően könnyű, mégis tartós, ami ipari környezetben is hosszú élettartamot biztosít. A nyomógombfej méretei pontosan meghatározottak: 24 mm széles, 18 mm magas, teljes mélysége pedig 33 mm, ami lehetővé teszi a kompakt vezérlőpanelekbe történő beépítést is. Az IP65-ös védettségi besorolásnak megfelelően por és víz ellen védett, így kiválóan alkalmas olyan környezetben, ahol ezek a tényezők kihívást jelentenek.
A ZB6DA1 nyomógombfej környezeti specifikációi kiemelkedőek: -25°C és +70°C közötti üzemi hőmérséklettartományban használható, tárolása pedig -40°C és +70°C között megengedett. Az IEC 61140 szabványnak megfelelően II-es érintésvédelmi osztályba tartozik, továbbá megfelel számos ipari szabványnak, többek között az IEC 60947-5-5, IEC 60947-5-1, JIS C8201-5-1, CSA C22.2 No 14, IEC 60947-1, JIS C 852, UL 508 és JIS C8201-1 előírásainak. A NEMA védettségi besorolás szerint NEMA 13, NEMA 4 és NEMA 4X kategóriáknak is megfelel mind az UL 50, mind a CSA C22.2 No 94 szabványok szerint, ami kiemelkedő védelmet biztosít különböző ipari környezetekben. A termék TC védőkezeléssel is rendelkezik, ami tovább növeli ellenálló képességét a környezeti hatásokkal szemben.
A ZB6DA1 nyomógombfej tervezésénél a mechanikai szilárdsági szempontok is kiemelt figyelmet kaptak. A vibráció-ellenállás tekintetében megfelel az IEC 60068-2-6 szabványnak, ellenáll a ±3 mm amplitúdójú rezgéseknek 2-500 Hz frekvenciatartományban, valamint az 5 gn erejű rezgéseknek is ugyanebben a frekvenciatartományban. Ütésállósági jellemzői szerint képes elviselni a 30 gn nagyságú, 18 ms időtartamú félszinusz hullámú gyorsulást, valamint az 50 gn nagyságú, 11 ms időtartamú félszinusz hullámú gyorsulást is, az IEC 60068-2-27 szabványnak megfelelően. Ez a magas szintű mechanikai ellenálló képesség biztosítja, hogy a ZB6DA1 nyomógombfej még a legmostohább ipari környezetben is megbízhatóan működjön. A termék a Schneider Electric nemzetközi tanúsítványokkal rendelkezik, mint az UL, CSA, GOST és CCC, ami globális felhasználhatóságot tesz lehetővé.
Schneider Electric Harmony XB6 - ZB6DA1 - Ø16 nyomógombfej fehér műszaki adatok
Fő tulajdonságok
Termékcsalád: Harmony XB6
Termék vagy komponens típus: Fej nem világító nyomógombhoz
Eszköz rövid neve: ZB6
Keret anyaga: Műanyag
Szerelési átmérő: 16 mm
Eladási egység: 1
Jelzőegység fejének alakja: Téglalap alakú
Működtető típusa: Rugós visszatérítésű
Működtető profilja: Fehér süllyesztett, jelölés nélküli
Kiegészítő információk
CAD teljes szélesség: 24 mm
CAD teljes magasság: 18 mm
CAD teljes mélység: 33 mm
Környezet
Védő kezelés: TC
Környező levegő hőmérséklete tároláshoz: -40...70 °C
Környező levegő hőmérséklete működéshez: -25...70 °C
Elektromos áramütés elleni védelem osztálya: II. osztály az IEC 61140 szerint
IP védettségi fokozat: IP65 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13 az UL 50 szerint, NEMA 4 az UL 50 szerint, NEMA 4X az UL 50 szerint, NEMA 13 a CSA C22.2 No 94 szerint, NEMA 4 a CSA C22.2 No 94 szerint, NEMA 4X a CSA C22.2 No 94 szerint
Szabványok
IEC 60947-5-5, IEC 60947-5-1, JIS C8201-5-1, CSA C22.2 No 14, IEC 60947-1, JIS C 852, UL 508, JIS C8201-1
Tanúsítványok
UL, CSA, GOST, CCC
Mechanikai ellenállás
Rezgésállóság: ±3 mm (f= 2...500 Hz) az IEC 60068-2-6 szerint, 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás az IEC 60068-2-27 szerint
