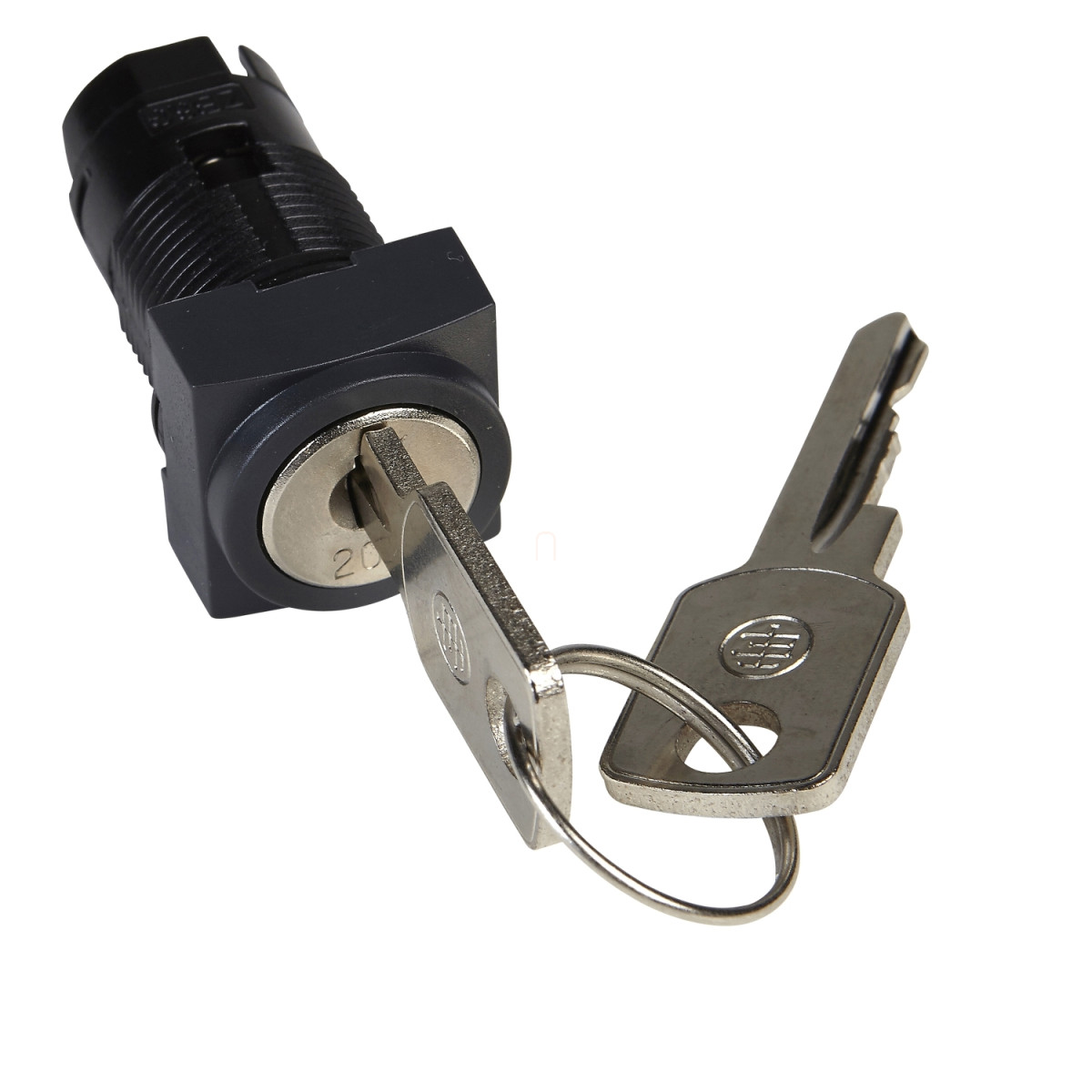

A Schneider Electric Harmony XB6 sorozatú ZB6CGC terméke egy kiváló minőségű kulcsos választókapcsoló fej, amely ipari vezérlőrendszerek, kapcsolószekrények és kezelőpanelek részére lett kifejlesztve. Ez a négyzet alakú, 16 mm átmérőjű fej megbízható működést és professzionális kivitelt biztosít a legigényesebb alkalmazásokhoz is.
A ZB6CGC kulcsos választókapcsoló fej a Harmony XB6 termékcsalád része, és két pozícióval rendelkezik, amely különböző funkciók megvalósítására teszi alkalmassá. A "stay put" technológiának köszönhetően a kapcsoló a kiválasztott pozícióban marad, amíg újra nem kapcsolják, így ideális olyan alkalmazásokhoz, ahol a beállított üzemmódnak stabilan meg kell maradnia. A fekete kulcsos kialakítás fokozott biztonságot nyújt, mivel csak a kulccsal rendelkező személyek képesek a beállítások módosítására. A kulcs bármely pozícióban kivehető, ezzel is növelve a rugalmasságot és a biztonsági szintet.
Műszaki szempontból a ZB6CGC termék számos kiemelkedő tulajdonsággal rendelkezik. A műanyag előlap és a 16 mm-es szerelési átmérő egyszerű telepítést tesz lehetővé szabványos méretű furatokba. A négyzet alakú kijelzőfej méretei 18 x 18 mm, teljes mélysége pedig 55 mm. Környezetvédelmi szempontból kiemelkedő, hogy IP65-ös védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint, így teljesen védett a por behatolása ellen, valamint védelmet nyújt vízsugár ellen is. Emellett NEMA 13, NEMA 4 és NEMA 4X védettségi fokozatoknak is megfelel az UL 50 és CSA C22.2 No 94 szabványok szerint. A termék -25°C és +70°C közötti üzemi hőmérsékleten működőképes, tárolási hőmérséklet tartománya pedig -40°C és +70°C között van.
A ZB6CGC kulcsos kapcsolófej kiváló vibrációs és ütésállósági tulajdonságokkal rendelkezik. Az IEC 60068-2-6 szabvány szerint tesztelve +/- 3 mm amplitúdójú és 5g gyorsulású rezgéseknek is ellenáll a 2-500 Hz frekvenciatartományban. Ütésállósága is kiemelkedő, az IEC 60068-2-27 szabvány szerint 30g gyorsulásnak is ellenáll 18 ms időtartamig, illetve 50g gyorsulásnak 11 ms időtartamig félszinusz hullám esetén. Elektromos biztonság szempontjából Class II védelmi osztályba sorolható az IEC 61140 szabvány szerint. A termék számos nemzetközi szabványnak és tanúsítványnak is megfelel, többek között: CSA C22.2 No 14, UL 508, különböző JIS szabványok, valamint EN/IEC 60947-1 és 60947-5-1, továbbá rendelkezik GOST, UL, CCC és CSA tanúsítványokkal is.
Schneider Electric Harmony XB6 - ZB6CGC - Ø16 kulcsos választókapcsoló fej, 2állású műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB6
Termék típusa: Kulcsos választókapcsoló fej
Rövid megnevezés: ZB6
Előlap anyaga: Műanyag
Szerelési átmérő: 16 mm
Minimális rendelési mennyiség: 1
Jelzőegység fejének alakja: Négyzet
Kezelőszerv típusa: stay put (rögzített)
Kezelőszerv profilja: Fekete kulcsos kapcsoló
Kezelőszerv pozíció információ: 2 pozíció
Kulcstípus: 200-as kulcs
Kulcs kivételi pozíció: Bármely pozícióban
Kiegészítő információk
CAD szélesség: 18 mm
CAD magasság: 18 mm
CAD mélység: 55 mm
Környezeti jellemzők
Védőkezelés: TC
Tárolási környezeti hőmérséklet: -40...70 °C
Működési környezeti hőmérséklet: -25...70 °C
Áramütés elleni védelmi osztály: II-es osztály, IEC 61140 szabvány szerint
IP védettségi fokozat: IP65, IEC 60529 szabvány szerint
NEMA védettségi fokozat: NEMA 13, 4, 4X az UL 50 és CSA C22.2 No 94 szabványok szerint
Szabványok és tanúsítványok
Szabványok: CSA C22.2 No 14, UL 508, JIS C8201-5-1, JIS C 852, EN/IEC 60947-1, EN/IEC 60947-5-1, EN/IEC 60947-5-5, JIS C8201-1
Termék tanúsítványok: GOST, UL, CCC, CSA
Mechanikai ellenállás
Rezgésállóság: +/- 3 mm (f= 2...500 Hz) az IEC 60068-2-6 szerint
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulásra, az IEC 60068-2-27 szerint
Ütésállóság: 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulásra, az IEC 60068-2-27 szerint
