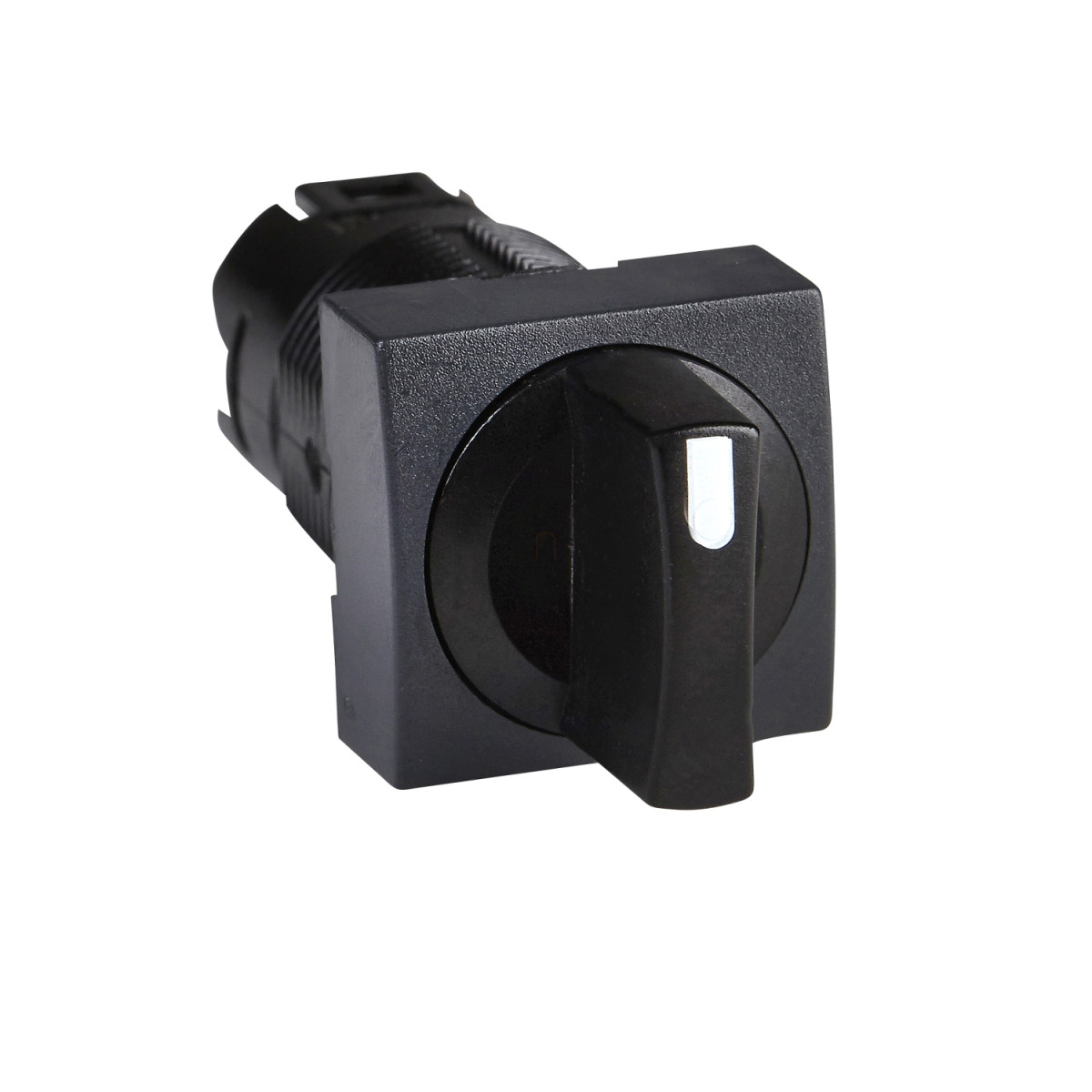

A Schneider Electric Harmony XB6 termékcsalád ZB6CD22 cikkszámú választókapcsoló feje egy precíziós ipari vezérlőeszköz, amely két pozíciós, 60 fokos elfordulási szöggel rendelkező, fekete, négyszögletes kialakítású komponens. Ez a 16 mm-es szerelési átmérővel rendelkező kapcsolófej ideális megoldás ipari vezérlőpanelek, gépek és berendezések kezeléséhez, ahol fontos a megbízható működés és a hosszú élettartam.
A ZB6CD22 választókapcsoló fej stay put (rögzített állású) funkcióval rendelkezik, ami azt jelenti, hogy a kapcsoló a választott pozícióban marad a következő működtetésig. Ez a tulajdonság különösen hasznos olyan alkalmazásokban, ahol fontos, hogy a beállított állapot véletlenszerűen ne változhasson meg. A fekete standard fogantyú ergonomikus kialakítása kényelmes kezelést biztosít, míg a 18×18 mm-es előlap és a 43 mm-es beépítési mélység kompakt méretekkel párosul. A négyzet alakú jelzőegység kiváló láthatóságot és felismerhetőséget garantál az ipari környezetben.
A Harmony XB6 ZB6CD22 választókapcsoló fej kiváló környezeti paraméterekkel büszkélkedhet. Az IP65-ös védettség teljes por elleni védelmet és vízsugár elleni védelmet biztosít az IEC 60529 szabvány szerint. Emellett a termék megfelel a NEMA 13, NEMA 4 és NEMA 4X védelmi fokozatoknak is mind az UL 50, mind a CSA C22.2 No 94 szabvány előírásai szerint. Üzemi hőmérséklet-tartománya -25°C és +70°C között, tárolási hőmérséklet-tartománya -40°C és +70°C között alakul, így szélsőséges körülmények között is megbízhatóan működik. A II-es érintésvédelmi osztályba tartozik az IEC 61140 szabvány szerint, ami fokozott védelmet jelent az áramütés ellen.
A ZB6CD22 kapcsolófej műszaki tervezése kiemelkedő minőséget képvisel, amit számos nemzetközi szabványnak való megfelelés is alátámaszt. Ezek között megtalálható az IEC 60947-5-1, IEC 60947-5-5, IEC 60947-1, UL 508, CSA C22.2 No 14, JIS C8201-5-1, JIS C 852 és JIS C8201-1. A termék kiváló rezgésállósággal rendelkezik (±3 mm és 5 gn között 2-500 Hz frekvenciatartományban az IEC 60068-2-6 szabvány szerint), valamint kiemelkedő ütésállósággal (30 gn 18 ms időtartamú és 50 gn 11 ms időtartamú félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szabvány szerint). A ZB6CD22 választókapcsoló fej műanyag kerettel rendelkezik, amely tartós használatot tesz lehetővé ipari környezetben is. A termék illeszkedik a Harmony XB6 sorozat egyéb elemeihez, így teljes vezérlőrendszerek építhetők ki azonos designnal.
Schneider Electric Harmony XB6 - ZB6CD22 - Ø16 válaszkapcsoló fej 2 állású műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB6
Terméktípus: Választókapcsoló fej
Eszköz rövid neve: ZB6
Előlap anyaga: Műanyag
Szerelési átmérő: 16 mm
Eladási egység: 1
Jelzőegység fejének alakja: Négyzet
Működtető típusa: Rögzített állású (stay put)
Működtető profilja: Fekete standard fogantyú
Működtető pozíció információ: 2 pozíció 60°
Kiegészítő adatok
CAD teljes szélesség: 18 mm
CAD teljes magasság: 18 mm
CAD teljes mélység: 43 mm
Környezeti adatok
Védőkezelés: TC
Környezeti levegő hőmérséklet tároláshoz: -40...70 °C
Környezeti levegő hőmérséklet működéshez: -25...70 °C
Elektromos áramütés elleni védelmi osztály: II. osztály az IEC 61140 szerint
IP védettségi fokozat: IP65 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13 az UL 50 szerint, NEMA 4 az UL 50 szerint, NEMA 4X az UL 50 szerint, NEMA 13 a CSA C22.2 No 94 szerint, NEMA 4 a CSA C22.2 No 94 szerint, NEMA 4X a CSA C22.2 No 94 szerint
Szabványok
JIS C8201-5-1, CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-5-5, UL 508, IEC 60947-1, JIS C 852, JIS C8201-1
Terméktanúsítványok
GOST, CCC, UL, CSA
Rezgésállóság
+/- 3 mm (f= 2...500 Hz) az IEC 60068-2-6 szerint
5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság
30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
