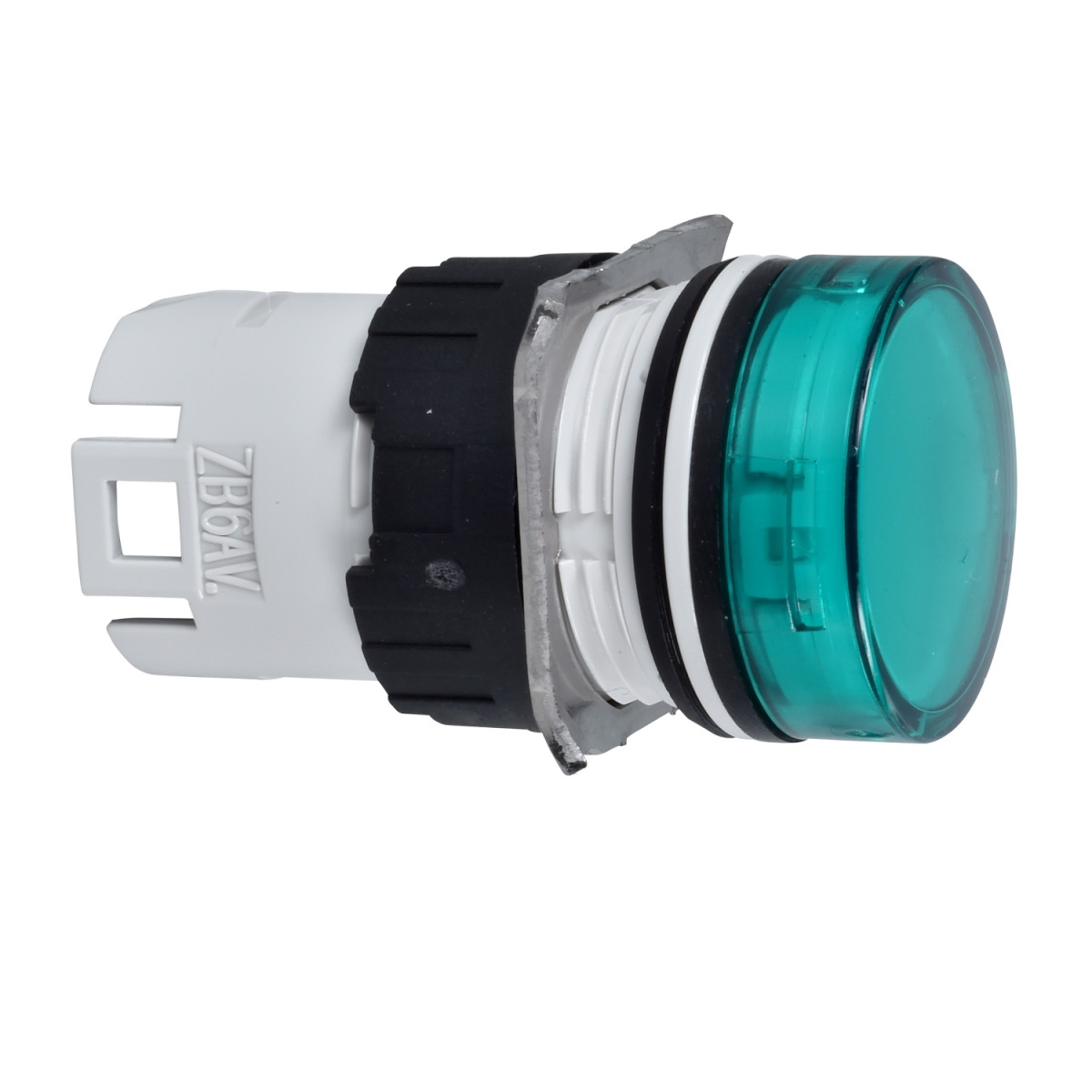

A Schneider Electric Harmony XB6 termékcsalád ZB6AV3 jelzőlámpa fej egy professzionális ipari jelzőeszköz, amely a megbízható vizuális visszajelzést biztosít különböző ipari alkalmazásokban. Ez a zöld színű, 16 mm átmérőjű jelzőlámpa integrált LED technológiát használ, amely hosszú élettartamot és kiváló láthatóságot garantál.
A ZB6AV3 jelzőlámpa kerek formájú kialakítással és zöld lencsével rendelkezik, amely egyértelmű vizuális jelzést biztosít az üzemeltetés során. A termék műanyag előlapi keret anyaggal készül, ami tartósságot és könnyű szerelhetőséget biztosít. A 16 mm-es szerelési átmérő szabványos méretével könnyen integrálható a legtöbb ipari vezérlőpanelbe, míg a kompakt, 18 mm x 18 mm x 33 mm-es (szélesség x magasság x mélység) méretei lehetővé teszik a helytakarékos elhelyezést.
A Harmony XB6 ZB6AV3 jelzőlámpa kiemelkedő védelmi képességekkel rendelkezik. Az IP65 védettségi fokozat (IEC 60529 szerint) teljes porállóságot és vízsugár elleni védelmet biztosít, míg a NEMA 13, NEMA 4 és NEMA 4X minősítések (UL 50 és CSA C22.2 No 94 szerint) garantálják a megfelelő teljesítményt még a legzordabb ipari körülmények között is. A termék II-es érintésvédelmi osztályba tartozik az IEC 61140 szabvány szerint, ami fokozott biztonságot jelent. A TC védőkezelés további ellenállóképességet biztosít a környezeti hatásokkal szemben, így a jelzőlámpa -25°C és +70°C közötti üzemi hőmérséklet-tartományban használható, tárolása pedig -40°C és +70°C között megengedett.
A ZB6AV3 jelzőlámpa fejhez külön rendelhető kompatibilis érintkező blokk, amely lehetővé teszi a rugalmas konfigurációt. A termék szerelése történhet közvetlenül nyomtatott áramköri kártyára vagy illesztő adapter (ZB6Y010) használatával, valamint rendelkezésre áll test konzol (ZB6Y011) a nyomtatott áramköri lap előlapra történő rögzítéséhez. A komplex szerelési útmutató pontos panel kivágási és furatkiosztási információkat tartalmaz, ami biztosítja a megfelelő telepítést akár egyéni, akár többszörös elrendezésben is. A termék megfelel számos nemzetközi szabványnak, köztük az IEC 60947-1, IEC 60947-5-1, IEC 60947-5-5, CSA C22.2 No 14, JIS C 4520, UL 508 és JIS C 852 előírásoknak, ezért globálisan alkalmazható. Emellett a terméken található CCC, CSA, UL és GOST tanúsítványok, amelyek igazolják a biztonsági és minőségi követelményeknek való megfelelést.
Schneider Electric Harmony XB6 - ZB6AV3 műszaki adatok
Általános tulajdonságok
Termékcsalád: Harmony XB6
Termék vagy komponens típusa: Jelzőlámpa fej
Termék kompatibilitás: Integrált LED
Rövid eszköznév: ZB6
Előlapi keret anyaga: Műanyag
Szerelési átmérő: 16 mm
Minimum rendelési mennyiség: 1
Jelzőegység fej formája: Kerek
Sapka/működtető vagy lencse színe: Zöld
Kiegészítő információk
CAD teljes szélesség: 18 mm
CAD teljes magasság: 18 mm
CAD teljes mélység: 33 mm
Környezeti jellemzők
Védő kezelés: TC
Környezeti levegőhőmérséklet tároláskor: -40...70 °C
Környezeti levegőhőmérséklet működés közben: -25...70 °C
Áramütés elleni védelem osztálya: II. osztály az IEC 61140 szerint
IP védettségi fokozat: IP65 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13 az UL 50 szerint, NEMA 4 az UL 50 szerint, NEMA 4X az UL 50 szerint, NEMA 13 a CSA C22.2 No 94 szerint, NEMA 4 a CSA C22.2 No 94 szerint, NEMA 4X a CSA C22.2 No 94 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-5, CSA C22.2 No 14, JIS C 4520, UL 508, JIS C 852, IEC 60947-1, IEC 60947-5-1
Terméktanúsítványok: CCC, CSA, UL, GOST
Mechanikai jellemzők
Rezgésállóság: +/- 3 mm (f= 2...500 Hz) az IEC 60068-2-6 szerint, 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) fél szinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
