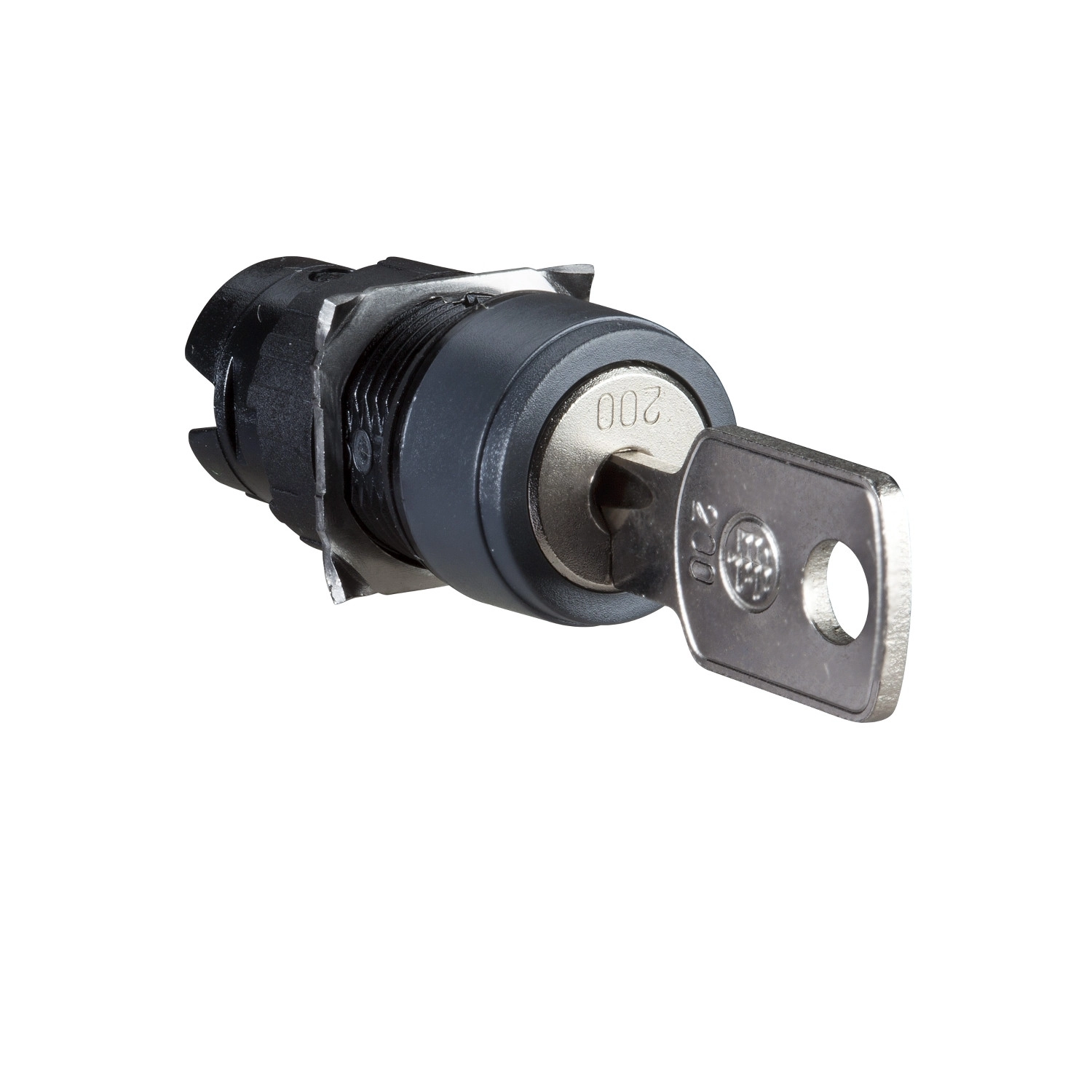

A Schneider Electric Harmony XB6 sorozatához tartozó ZB6AGL kulcsos választókapcsoló fej kiváló minőségű ipari kapcsolóeszköz, amely megbízható hozzáférés-korlátozást biztosít gépek és berendezések kezeléséhez. Ez a kerek, fekete kulcsos kapcsolófej 16 mm-es szerelőátmérővel rendelkezik, amely iparági szabványnak számít, így könnyen beépíthető meglévő panelekbe és vezérlőpultokba.
A ZB6AGL modell 2 pozíciós működési mechanizmust kínál, rugós visszatérítéssel a középponti helyzetbe. A kulcs (200-as típus) csak a középső pozícióban távolítható el, ami extra biztonsági funkciót jelent, mivel a kulcs csak akkor vehető ki, amikor a berendezés biztonságos üzemmódban van. Ez a funkció különösen hasznos olyan ipari környezetekben, ahol fontos a jogosulatlan hozzáférés megakadályozása és az üzemeltetési biztonság maximalizálása. A műanyag előlapi keret tartós kivitelű, ellenáll a mindennapi használat során fellépő igénybevételeknek.
Technikai szempontból a ZB6AGL kapcsolófej IP65 védettségi szinttel rendelkezik az IEC 60529 szabvány szerint, ami teljes porvédelmet és vízsugarak elleni védelmet jelent. Ezen kívül megfelel a NEMA 4, 4X és 13 besorolásoknak is mind az UL 50, mind a CSA C22.2 No 94 szabványok alapján, ami biztosítja a termék alkalmasságát különböző ipari környezetekben való használatra. Az elektromos áramütés elleni védelem szempontjából a termék II. osztályú besorolással rendelkezik az IEC 61140 szabvány szerint. A termék működési hőmérséklet-tartománya -25°C és 70°C között van, míg tárolási hőmérséklet-tartománya -40°C és 70°C között mozog, ami széles környezeti feltételek melletti alkalmazást tesz lehetővé.
A ZB6AGL kapcsolófej kiegészítő adatai között szerepel a CAD méretek részletezése: 18 mm-es teljes szélesség, 18 mm-es teljes magasság és 55 mm-es teljes mélység. A termék TC típusú védőkezeléssel van ellátva, valamint számos nemzetközi szabványnak megfelel, beleértve a JIS C 852, CSA C22.2 No 14, JIS C8201-5-1, IEC 60947-5-1, IEC 60947-5-5, UL 508, IEC 60947-1 és JIS C8201-1 szabványokat. A termék hivatalos tanúsítványai között szerepel a GOST, UL, CSA és CCC minősítés. Kiváló rezgésállósággal rendelkezik az IEC 60068-2-6 szabványnak megfelelően (±3 mm amplitúdó és 5g gyorsulás a 2-500 Hz frekvenciatartományban), valamint ütésállóságát az IEC 60068-2-27 szabvány szerint tesztelték (30g/18 ms és 50g/11 ms félszinusz hullám gyorsulás mellett).
Schneider Electric Harmony XB6 - ZB6AGL műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB6
Terméktípus: Fej kulcsos választókapcsolóhoz
Eszköz rövid neve: ZB6
Előlap anyaga: Műanyag
Szerelési átmérő: 16 mm
Jelzőegység fejének formája: Kerek
Működtető típusa: Középpontba rugósan visszatérő
Működtető profilja: Fekete kulcsos kapcsoló
Működtető pozíció információ: 2 állás
Kulcsoszár típusa: Key 200
Kulcs kivételi pozíció: Középen
Kiegészítő információk
CAD teljes szélesség: 18 mm
CAD teljes magasság: 18 mm
CAD teljes mélység: 55 mm
Környezeti jellemzők
Védőkezelés: TC
Környezeti hőmérséklet tároláskor: -40…70 °C
Környezeti hőmérséklet működés közben: -25…70 °C
Elektromos áramütés elleni védelem osztálya: II. osztály az IEC 61140 szerint
IP védettségi fokozat: IP65 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13 az UL 50 szerint, NEMA 4 az UL 50 szerint, NEMA 4X az UL 50 szerint, NEMA 13 a CSA C22.2 No 94 szerint, NEMA 4 a CSA C22.2 No 94 szerint, NEMA 4X a CSA C22.2 No 94 szerint
Szabványok és tanúsítványok
Szabványok: JIS C 852, CSA C22.2 No 14, JIS C8201-5-1, IEC 60947-5-1, IEC 60947-5-5, UL 508, IEC 60947-1, JIS C8201-1
Terméktanúsítványok: GOST, UL, CSA, CCC
Mechanikai jellemzők
Rezgésállóság: +/- 3 mm (f= 2…500 Hz) az IEC 60068-2-6 szerint, 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
