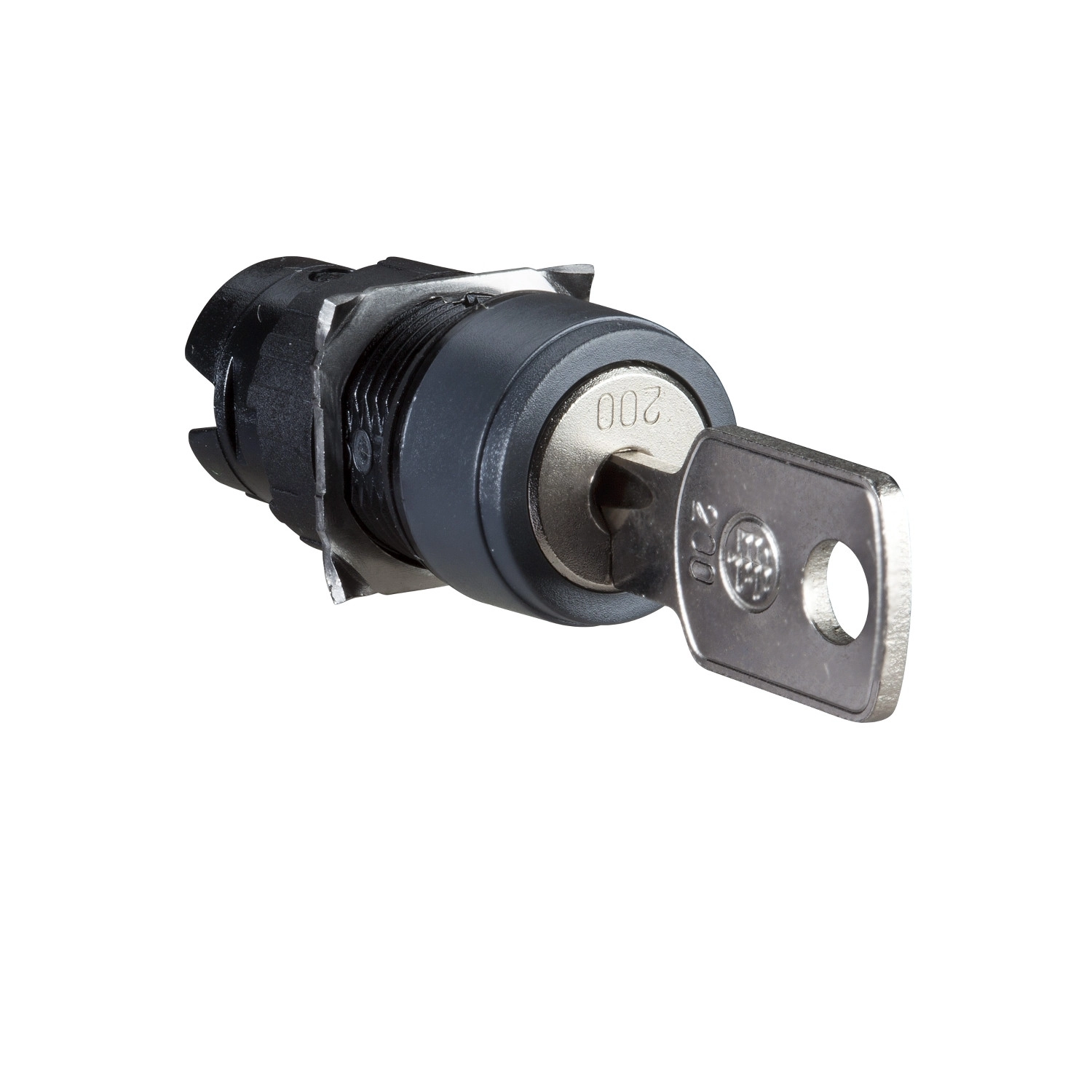

A Schneider Electric Harmony XB6 termékcsaládba tartozó ZB6AGH kulcsos választókapcsolófej kiváló megoldást nyújt ipari vezérlőpanelek, gépek és berendezések biztonságos kezelésére. Ez a kerek kialakítású, 16 mm-es átmérőjű választókapcsoló fej 3 pozíciójú, stay put (rögzített) kivitelben készült, ami biztosítja a beállított pozíció megbízható tartását különböző alkalmazási körülmények között is.
A ZB6AGH kulcsos kapcsolófej egyik legfontosabb tulajdonsága, hogy a 200-as kulcs bármely pozícióban kivehető, így rugalmasan használható különféle biztonsági követelményeknek megfelelően. A fekete kulcsos kapcsoló robusztus kialakítása ellenáll a gyakori használatból eredő kopásnak. A műanyag előlappal rendelkező egység tökéletesen illeszkedik a Harmony XB6 sorozat többi eleméhez, egységes megjelenést biztosítva a vezérlőpaneleken.
A ZB6AGH műszaki paraméterei lenyűgözőek: IP65-ös védettségi szintjének köszönhetően ellenáll a pornak és a vízsugárnak, így ideális ipari környezetben történő alkalmazásra. Megfelel továbbá a szigorú NEMA 13, NEMA 4 és NEMA 4X védelmi előírásoknak is mind az UL 50, mind a CSA C22.2 No 94 szabványok szerint. A kapcsolófej TC védőkezeléssel ellátott, működési hőmérséklet-tartománya -25°C és +70°C közötti, míg tárolási hőmérséklete -40°C és +70°C között lehet, ami szélsőséges környezeti feltételek mellett is megbízható működést biztosít. Az IEC 61140 szabvány szerinti Class II érintésvédelmi osztályba tartozik, ami fokozott biztonságot nyújt a felhasználók számára.
A ZB6AGH pontos méretadatai lehetővé teszik a precíz tervezést: teljes szélessége 18 mm, magassága 18 mm, mélysége pedig 55 mm. A jelzőegység feje kör alakú, ami ergonomikus használatot és könnyű felismerhetőséget biztosít. A Harmony XB6 sorozat részeként számos szabványnak megfelel, többek között az IEC 60947-1, IEC 60947-5-1, CSA C22.2 No 14, UL 508 előírásainak, valamint rendelkezik UL, CCC, CSA és GOST tanúsítványokkal. A kapcsolófej kiváló rezgésállósági paraméterekkel is rendelkezik: ±3 mm (f=2...500 Hz) és 5 gn (f=2...500 Hz) az IEC 60068-2-6 szabvány szerint, valamint kiemelkedő ütésállósági értékekkel bír: 30 gn (időtartam = 18 ms) és 50 gn (időtartam = 11 ms) félszinuszos gyorsulási hullámforma esetén az IEC 60068-2-27 szabványnak megfelelően.
Schneider Electric Harmony XB6 - ZB6AGH - Ø16 kulcsos választókapcsolófej kerek 3állású műszaki adatok
Általános adatok
Termékcsalád: Harmony XB6
Termék típusa: Kulcsos választókapcsoló fej
Eszköz rövid neve: ZB6
Előlap anyaga: Műanyag
Szerelési átmérő: 16 mm
Értékesítési mennyiség: 1
Működési jellemzők
Jelzőegység fejének alakja: Kerek
Működtető típusa: stay put (rögzített)
Működtető profilja: Fekete kulcsos kapcsoló
Működtető pozíciók száma: 3 pozíció
Kulcstípus: 200-as kulcs
Kulcs kivételi pozíció: Bármely pozícióban
Méretadatok
CAD szélesség: 18 mm
CAD magasság: 18 mm
CAD mélység: 55 mm
Környezeti jellemzők
Védőkezelés: TC
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -25...70 °C
Elektromos érintésvédelmi osztály: Class II az IEC 61140 szerint
IP védettségi fokozat: IP65 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13 az UL 50 szerint, NEMA 4 az UL 50 szerint, NEMA 4X az UL 50 szerint, NEMA 13 a CSA C22.2 No 94 szerint, NEMA 4 a CSA C22.2 No 94 szerint, NEMA 4X a CSA C22.2 No 94 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-1, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-5-1, JIS C 852, UL 508, IEC 60947-5-5, JIS C8201-1
Termék tanúsítványok: UL, CCC, CSA, GOST
Mechanikai jellemzők
Rezgésállóság: ±3 mm (f= 2...500 Hz) az IEC 60068-2-6 szerint, 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinuszos gyorsulási hullámforma esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinuszos gyorsulási hullámforma esetén az IEC 60068-2-27 szerint
