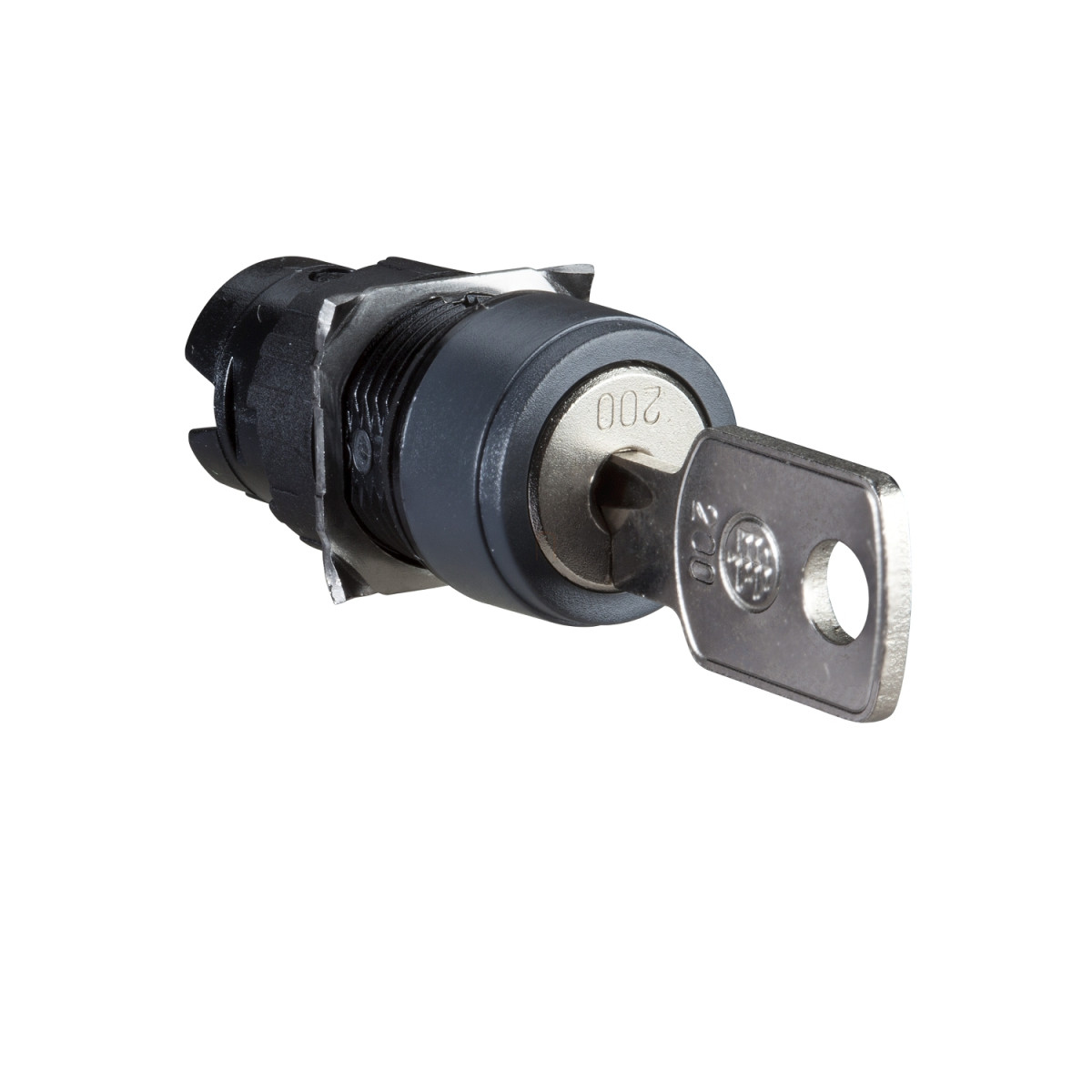

A Schneider Electric Harmony XB6 termékcsaládba tartozó ZB6AGB kulcsos választókapcsoló fej egy sokoldalú, precíziós ipari vezérlőelem, amely kompakt kialakításának és megbízható működésének köszönhetően ideális választás különböző automatizálási és vezérlési alkalmazásokhoz. Ez a 16 mm-es átmérőjű kapcsolófej két pozícióval rendelkezik, rögzíthető (stay put) funkcióval, amely biztosítja a stabil kapcsolást a kiválasztott állásban.
A ZB6AGB kulcsos kapcsolófej fekete színű, és 200-as típusú kulcsos zárral van ellátva, amely kiváló védelmet nyújt a jogosulatlan működtetéssel szemben. A kulcs csak középső állásban húzható ki, így biztosítva a rendszer biztonságos működését. A kapcsoló kerek kialakítású és műanyag előlappal rendelkezik, ami esztétikus megjelenést biztosít bármilyen kezelőfelületen. A Harmony XB6 termékcsalád többi elemével való kompatibilitás lehetővé teszi a rugalmas rendszerintegrációt különböző alkalmazásokban.
A műszaki paramétereket tekintve a ZB6AGB kapcsolófej IP65-ös védettségi szinttel rendelkezik az IEC 60529 szabvány szerint, ami kiváló por- és vízállóságot biztosít. A kapcsoló megfelel továbbá a NEMA 13, NEMA 4 és NEMA 4X előírásoknak is az UL 50 és CSA C22.2 No 94 szabványok alapján. Az eszköz Class II besorolású az IEC 61140 szabvány szerinti elektromos érintésvédelem szempontjából. Működési hőmérséklet-tartománya -25°C és +70°C között van, tárolási hőmérsékleti tartománya pedig -40°C és +70°C között. A terméket TC védőkezeléssel látták el, ami tovább növeli az ellenálló képességét a környezeti hatásokkal szemben.
A ZB6AGB kulcsos kapcsolófej különösen ajánlott olyan ipari környezetben, ahol fontos a berendezések védelme a jogosulatlan hozzáféréstől, például gyártósorokon, vezérlőpultokban, vagy biztonsági rendszerekben. Az eszköz kiválóan ellenáll a rezgéseknek (±3 mm és 5 gn 2-500 Hz frekvenciatartományban az IEC 60068-2-6 szabvány szerint) és ütéseknek (30 gn 18 ms-ig, illetve 50 gn 11 ms-ig félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szabvány szerint), ami biztosítja a megbízható működést még szélsőséges ipari körülmények között is. A kapcsoló szerelési mélysége 55 mm, teljes szélessége és magassága pedig 18 mm, ami kompakt beépítést tesz lehetővé. A ZB6AGB rendelkezik a szükséges nemzetközi tanúsítványokkal, beleértve a GOST, CCC, CSA és UL minősítéseket, így világszerte használható különböző alkalmazásokban.
Schneider Electric Harmony XB6 - ZB6AGB - Ø16 kulcsos választókapcsolófej műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB6
Termék vagy alkatrész típus: Kulcsos választókapcsoló fej
Eszköz rövid neve: ZB6
Előlap anyaga: Műanyag
Szerelési átmérő: 16 mm
Jelzőegység fejformája: Kerek
Működtető típusa: rögzíthető (stay put)
Működtető profil: Fekete kulcsos kapcsoló
Működtető pozíció információ: 2 pozíció
Kulcszár típusa: 200-as kulcs
Kulcs kivételi pozíció: Középen
Kiegészítő információk
CAD teljes szélesség: 18 mm
CAD teljes magasság: 18 mm
CAD teljes mélység: 55 mm
Környezeti jellemzők
Védőkezelés: TC
Környezeti hőmérséklet tároláshoz: -40...70 °C
Környezeti hőmérséklet működéshez: -25...70 °C
Elektromos érintésvédelmi osztály: II. osztály az IEC 61140 szerint
IP védettségi fokozat: IP65 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13 az UL 50 szerint
NEMA 4 az UL 50 szerint
NEMA 4X az UL 50 szerint
NEMA 13 a CSA C22.2 No 94 szerint
NEMA 4 a CSA C22.2 No 94 szerint
NEMA 4X a CSA C22.2 No 94 szerint
Szabványok
IEC 60947-5-5
IEC 60947-5-1
UL 508
JIS C 852
JIS C8201-5-1
CSA C22.2 No 14
IEC 60947-1
JIS C8201-1
Terméktanúsítványok
GOST
CCC
CSA
UL
Rezgésállóság
±3 mm (f= 2...500 Hz) az IEC 60068-2-6 szerint
5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság
30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
