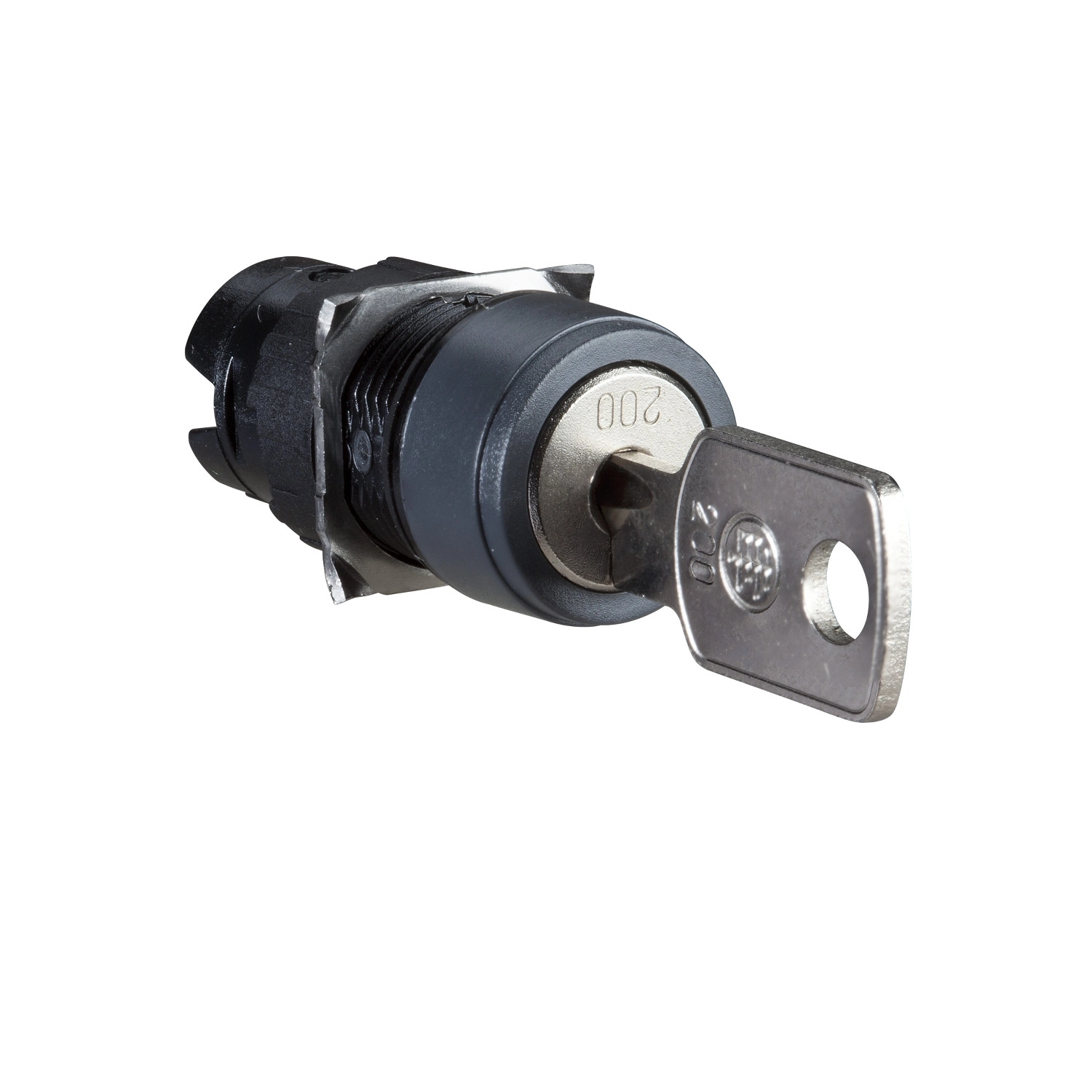

A Schneider Electric Harmony XB6 kulcsos választókapcsoló feje (ZB6AGA) egy kimagasló minőségű, 16 mm átmérőjű ipari vezérlőeszköz, amely két pozícióval rendelkezik és rögzített állapotú (stay put) működési móddal. Ez a kompakt kapcsolófej ideális megoldást kínál olyan alkalmazási területekhez, ahol a jogosulatlan működtetés megakadályozása kulcsfontosságú, mivel 200-as kulccsal működtethető, és a kulcs csak a jobb oldali pozícióban távolítható el.
A Harmony XB6 sorozat részeként ez a választókapcsolófej tökéletes választás ipari automatizálási, vezérlési és biztonsági rendszerekhez. A fekete kulcsos kapcsolófej kerek kialakítású, és műanyag előlappal rendelkezik, ami modern megjelenést biztosít bármilyen kezelőpanelen. A 16 mm-es szerelési átmérő iparági szabvány, így könnyen integrálható meglévő rendszerekbe. A termék minden egyes darabként vásárolható meg.
A ZB6AGA kapcsolófej kivételes műszaki jellemzőkkel büszkélkedhet. A CAD méretek tekintetében 18 mm szélességgel, 18 mm magassággal és 55 mm mélységgel rendelkezik. Rendkívül robusztus kialakítása ellenáll a zord környezeti feltételeknek is. Az IP65-ös védettségi besorolás szerint por ellen teljesen védett, valamint vízsugár ellen is védettséget biztosít, ami alkalmassá teszi nedves vagy poros ipari környezetben történő használatra. Az eszköz megfelel a NEMA 13, NEMA 4 és NEMA 4X védelmi előírásoknak is az UL 50 és CSA C22.2 No 94 szabványok szerint, ami tovább erősíti megbízhatóságát.
A ZB6AGA működési hőmérséklet-tartománya -25°C és +70°C között van, míg tárolási hőmérséklet-tartománya -40°C és +70°C között mozog. Az IEC 61140 szabvány szerint II. osztályú érintésvédelmi besorolással rendelkezik. A kapcsoló kiemelkedő ellenállóképességgel rendelkezik a környezeti hatásokkal szemben, köszönhetően a TC védő kezelésnek. Az eszköz rezgésállósága is figyelemre méltó: ±3 mm (f = 2...500 Hz) és 5 gn (f = 2...500 Hz) az IEC 60068-2-6 szerint. Ütésállósága 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás és 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szabványnak megfelelően. A termék számos nemzetközi tanúsítvánnyal rendelkezik, beleértve a CSA, UL, CCC és GOST minősítéseket, valamint megfelel különböző szabványoknak, mint például JIS C 852, JIS C8201-5-1, IEC 60947-1, CSA C22.2 No 14, UL 508, IEC 60947-5-1, IEC 60947-5-5 és JIS C8201-1.
Schneider Electric Harmony XB6 - ZB6AGA - Ø16 kulcsos választókapcsolófej kerek 2állású műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB6
Terméktípus: Kulcsos választókapcsoló fej
Rövid terméknév: ZB6
Előlap anyaga: Műanyag
Szerelési átmérő: 16 mm
Értékesítési egység: 1
Jelzőegység fej alakja: Kerek
Működtető típusa: Rögzített állapotú (stay put)
Működtető profilja: Fekete kulcsos kapcsoló
Működtető pozíció információ: 2 pozíció
Kulcszár típusa: 200-as kulcs
Kulcs kivételi pozíció: Jobb oldal
Kiegészítő információk
CAD teljes szélesség: 18 mm
CAD teljes magasság: 18 mm
CAD teljes mélység: 55 mm
Környezeti jellemzők
Védőkezelés: TC
Környezeti levegő hőmérséklete tároláshoz: -40...70 °C
Környezeti levegő hőmérséklete üzemeléshez: -25...70 °C
Elektromos érintésvédelmi osztály: II. osztály az IEC 61140 szerint
IP védettségi fokozat: IP65 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13 az UL 50 szerint, NEMA 4 az UL 50 szerint, NEMA 4X az UL 50 szerint, NEMA 13 a CSA C22.2 No 94 szerint, NEMA 4 a CSA C22.2 No 94 szerint, NEMA 4X a CSA C22.2 No 94 szerint
Szabványok és tanúsítványok
Szabványok: JIS C 852, JIS C8201-5-1, IEC 60947-1, CSA C22.2 No 14, UL 508, IEC 60947-5-1, IEC 60947-5-5, JIS C8201-1
Terméktanúsítványok: CSA, UL, CCC, GOST
Mechanikai jellemzők
Rezgésállóság: ±3 mm (f = 2...500 Hz) az IEC 60068-2-6 szerint, 5 gn (f = 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
